Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

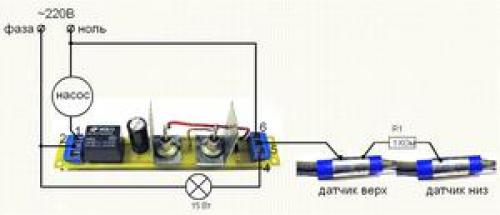

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Реле сухого хода – это прибор предназначающийся для защиты двигателя водяного насоса от включения при отсутствии воды. Насосная техника устроена так, что вода из колодца выступает как охлаждающая жидкость, и смазка, предотвращая перегрев электромотора. Поэтому «сухой ход», когда насос функционирует без воды, приводит к серьёзным поломкам, вплоть до полного выхода оборудования из строя.

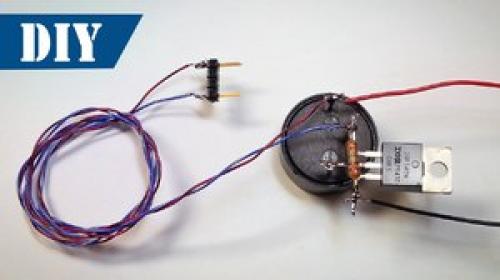

Датчик уровня воды для включения насоса своими руками. Как сделать датчик уровня воды своими руками

Контролировать уровень воды необходимо в разных областях производства и быта. Изменения уровня заполнения технологических емкостей, наполнения и откачки приемных резервуаров промышленных и бытовых сточных вод, автоматическая промывка фильтров и многие других процессы контролируются автоматикой уровня. Принцип работы автоматики простой: датчик уровня воды, расположенный на заданной высоте резервуара срабатывает и подает сигнал оповещения или изменение режима. Рассмотрим подробно, как сделать датчик уровня воды своими руками. Предварительно коротко расскажем о принципе работы датчика уровня Геркон.

Что такое датчик уровня воды «Геркон»

Геркон («герметичный контакт») представляет собой электронное устройство в виде вытянутой стеклянной колбочки с откачанным воздухом, в которой находятся два металлических ферромагнитных контакта. Контакты в обычном состоянии разомкнуты. Они замыкаются и замыкают цепь тогда, когда попадают в магнитное поле.

К преимуществам герконов отнесем:

• надежность, которая в 100 раз больше, чем у обычных открытых контактов;
• быстродействие;
• срок службы, достигающий 5 млрд. срабатываний, намного превышает обычные контакты.

Недостатки:

• малая коммутируемая мощность;
• малое число контактных групп в одном баллоне;
• хрупкость стеклянного баллона;
• чувствительность к внешним полям.

Преимущества Герконов намного превосходят его недостатки.

Прин

Как собрать датчик уровня воды

Вариант 1

Для сборки датчика уровня воды понадобится:

1. два одноразовых шприца 10 мл и 2 мл;
2. прозрачная гелевая ручка;
3. неодимовый магнит небольшого размера;
4. герконы — 2 шт.

Два Геркона необходимо для отслеживания повышения и понижения уровня воды. Если нужно контролировать либо повышение, либо понижение уровня, то достаточно одного Геркона. Если несколько Герконов установить последовательно, то можно отслеживать ступенчатое изменение уровня воды.

Подробную сборку и испытания датчика в работе можно посмотреть на

Вариант 2

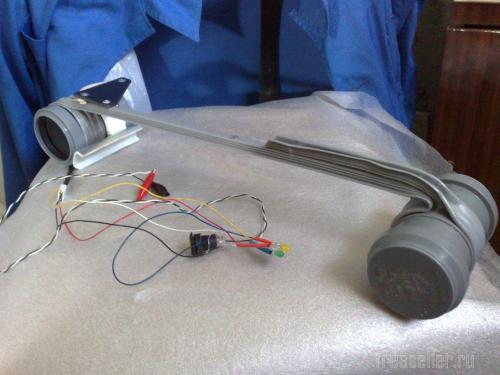

Еще один пример самостоятельного изготовления датчика уровня воды. Датчик был установлен на пластиковой трубе канализационного септика частного загородного дома. Назначение датчика — контроль заполнения резервуара септика сточной водой.

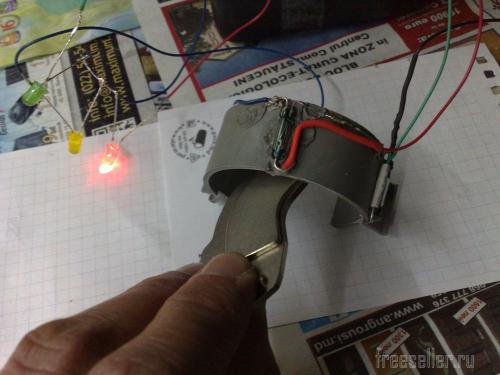

Работа датчика основана на перемещении магнита по оси, на которой закреплены два Геркона. При замыкании контактов Геркона включается световой сигнал определенного цвета, сигнализирующий о степени заполнения септика.

Когда поплавок находится в нижнем положении, горит светодиод зеленого цвета HL1 и работает второй Геркон. Уровень жидкости находятся ниже поплавка, ограниченного стопором, и контакты Геркона замкнуты магнитом. По мере заполнения септика и поднятия уровня сточной воды магнит перемещается и включает желтый светодиод HL2, отключив HL1. При максимальном уровне жидкости включается светодиод красного цвета HL3, а желтый отключится. Если поплавок или магнит несправны (поломка стопора, смещение магнита, опрокидывание поплавка), то гореть должен будет желтый светодиод. Если в схеме использовать реле, то можно применять его, как исполнительное устройство для более мощных нагрузок. Ко второму Геркону также можно подключить зуммер или сотовый телефон и т.д.

Материалы для изготовления датчика уровня воды

1. муфта соединительная д. 50 мм, 2 шт.;
2. заглушка д. 50 мм, 2 шт.;
3. хомуты пластиковые, 2 шт.;
4. профили пластиковые мебельные;
5. кембрик термоусадочный д.30-40 мм;
6. пластмассовая пластина т. 4-6 мм;
7. заклепки 10 шт.;
8. магнит неодимовый 1 шт.;
9. герконы 3 контакта, 2 шт.;
10. кнопка (выключатель) низковольтный 1 шт.;
11. резистор 680-1,5к. 1 шт.;
12. светодиоды, 3 шт.;
13. провода низковольтные 5-и жильные;
14. штекер 4 ножки;
15. термоклей, силикон;
16. питание 12В, батарейка на 3В.

Из инструментов понадобятся:

• электродрель;
• термопистолет;
• строительный фен;
• паяльник;
• отвертки, пассатижи и т.д.

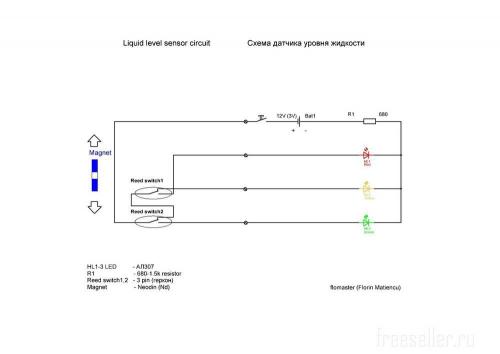

Схема датчика уровня воды

Схему датчика уровня воды для изготовления своими руками следует выбирать в зависимости от технологических задач, которые предстоит решать датчику, и условий, в которых он будет работать. Вариантами схем может быть светодиодная индикация, управление насосным оборудованием в автоматическом и ручном режиме, звуковая сигнализация и т.д. Любые варианты схем можно легко найти на интернет сайтах соответствующей тематики.

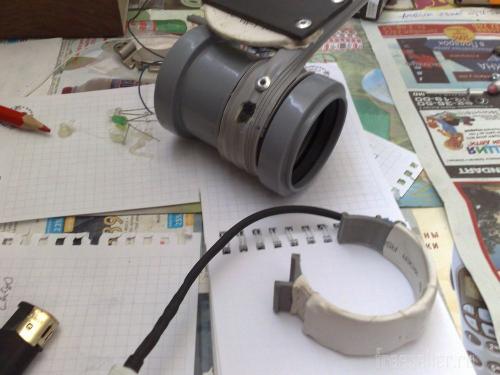

Сборка датчика уровня воды

1. На пластиковый хомут закрепите Герконы термоклеем, предварительно определив необходимое расстояние экспериментально. Соединение обработайте силиконом;
2. Готовый браслет оденьте на муфту. Длина держателя поплавка определяет ход срабатывания устройства;
3. Поплавок нужно нагреть феном и быстро положить на муфту, затем склеить и соединить заклепками. Хомут должен легко вращаться вокруг муфты с герконами;
4. Установите заглушки на поплавок и прикрепите его к профилю заклепками;
5. Также крепится неодимовый магнит, который должен находиться на расстоянии срабатывания Герконов;
6. Просверлите в муфте отверстие и установите стопор поплавка;
7. Собранную конструкцию оденьте на трубу и соедините штекер и светодиодный индикатор.

Датчик уровня воды в скважине своими руками. Изготовление поплавкового датчика уровня воды своими руками

На производстве нередко возникает необходимость в измерении уровня жидкости (воды, бензина, масла). В быту чаще всего нужно определить высоту воды в какой-либо емкости, для этого применяют специальные приспособления — уровнемеры и сигнализаторы. Измерительные устройства делятся на несколько разновидностей, их приобретают в магазинах, но для домашнего использования проще всего сделать датчик уровня воды своими руками.

Виды датчиков

Датчики различаются между собой по способу измерения уровня жидкости и делятся на два вида: сигнализаторы и уровнемеры. Сигнализаторы отслеживают заданную точку заполнения емкости и при достижении нужного объема жидкости прекращают ее поступление (пример — поплавок в бачке унитаза).

Уровнемеры непрерывно контролируют степень заполнения резервуара (пример — датчик на шахтном водоотливе).

По принципу действия датчики уровня воды в емкости делятся на такие разновидности:

• Поплавковые — в их конструкцию входят поплавок с магнитом и два герметических контакта (геркона). При достижении минимального уровня жидкости в емкости поплавок перемещается вниз и магнитом действует на геркон, при этом включается реле и запускается насос, начинается подкачка воды в резервуар. При полном заполнении емкости поплавок достигает верхнего геркона, при этом срабатывает реле, выключающее насос.
Ультразвуковые — используются не только в жидкой среде, но и в сухой. Устройства работают таким образом: излучатель подает импульсы, которые достигают резервуара и возвращаются на приемник. Встроенный контроллер обработки сигнала анализирует силу и длительность затухания ультразвуковой волны (эти параметры различны для полной и пустой емкости).
• Электродные — применяются в жидких электропроводящих средах. Состоят из двух электродов, контролирующих нужный уровень жидкости. Третий электрод является аварийным и используется при превышении заданных параметров и включении режима откачки.
• Радарные — универсальные механизмы благодаря тому, что их можно применять при работе с агрессивными и взрывоопасными жидкостями. Принцип функционирования устройств основан на использовании радиоволнового излучения — волны определенной длины направляются к поверхности жидкой технологической среды, отражаются от нее и попадают в анализатор. Уровень наполнения емкости определяется по скорости возвращения сигнала.

Это самые распространенные уровневые датчики, кроме них существуют емкостные, гидростатические, радиоизотопные и другие виды устройств, которые применяются в различных отраслях промышленности.

Правила выбора

При покупке датчика уровня жидкости в резервуаре нужно учитывать несколько факторов, при их соблюдении устройство будет работать правильно и безотказно. В первую очередь нужно определить тип жидкой среды и ее плотность, уровень опасности для человека. Значение имеют материал изготовления емкости, ее объем — от этих параметров зависит принцип действия выбранного датчика.

Следующий момент, на который нужно обратить внимание — предназначение устройства , будет оно использоваться для контроля минимального и максимального уровня жидкости или же для постоянного отслеживания заполняемости резервуара.

При выборе промышленных датчиков количество критериев может быть расширено, для бытовых сигнализаторов и уровнемеров достаточно учитывать объем резервуара и тип устройства. В домашних условиях используются приспособления, изготовленные своими руками — работают они ничуть не хуже заводских моделей.

Изготовление своими руками

Проще всего изготовить самостоятельно поплавковый датчик уровня воды в резервуаре, или сигнализатор наполнения.

Принцип действия такого устройства заключается в том, что поплавок всплывает в жидкости, при максимальном наполнении емкости замыкает контакты и сигнализирует о достаточном уровне воды.

Последовательность изготовления:

• Два колпачка от шариковых ручек соединяют между собой и заливают клеем — получается поплавок.
Трубку от корпуса ручки разрезают пополам — изготовленный ранее поплавок должен легко входить в нее и двигаться без ограничений. С одной стороны прикрепляют поперечную проволочку таким образом, чтобы поплавок не выпадал из корпуса, но в то же время внутрь беспрепятственно заходила вода.
• Два медных провода длиной 5−7 см зачищают, прикрепляют к ним квадратный кусочек фольги (зажимают плоскогубцами). Фольга с проводами клеится к основе из трубки, сверху закрывают колпачком.
• Готовый датчик опускают в воду, провода подключают к звуковому сигнализатору. При повышении уровня жидкости поплавок всплывает, замыкает контакты, раздается сигнал.

Приведенная схема изготовления датчика самая простая, ее используют для небольших емкостей.

Минус такого устройства в том, что оно не дает возможности автоматического выключения насоса. Чтобы останавливать подачу воды в резервуар, изготавливают сигнализаторы с использованием магнитов и герконов.
