Экономьте электроэнергию с терморегулятором на батареи отопления

Экономьте электроэнергию с терморегулятором на батареи отопления

В старых домах, где используется вертикальная разводка отопления, теплые полы — опция не для экономии, а скорее в угоду комфорту домочадцев. Особенно выручает ранней осенью: когда ударили первые заморозки, а коммунальщики и метеорологи пока раздумывают: давать отопление или подождать. По весне возможна обратная ситуация: батареи уже холодные, а за окном еще зябко. Впрочем, и в зимнее время даже с отоплением теплые полы все равно выручают. Те, у кого они есть, подчас описывают: уютно вставать утром, идти в ванную и готовить завтрак на кухню, не кутая нос от мерзлого воздуха, а ступни при этом обдает приятным теплом.

Минус батарей в старых домах в том, что расположены они не всегда удачно, а со временем инженерные системы изнашиваются и могут хуже отдавать тепло. Не забывайте, что по законам физики тепло, которое отдают встроенные в стены батареи и выносные радиаторы, устремляется под потолок, поэтому нижняя часть помещения оказывается «не протоплена».

В новостройках с горизонтальной разводкой отопления теплые полы — «маст хэв» в современной квартире. А в частном доме — и подавно, чтобы вы сами могли управлять комфортной температурой: зимой включать центральные батареи и по необходимости задействовать полы, а в межсезонье ограничиться только полом.

Теплые полы бывают водяными и электрическими. Водяные — более сложные конструкции в инженерном плане. Они подключены к системе отопления и «съедают» до 10 см высоты помещения. В квартирах устанавливать такие запрещено. Водяной теплый пол — дорогое решение. Относительно адекватная стоимость эксплуатации возможна только при наличии газового отопления в частном доме. С электрическим же ежемесячные счета, особенно в зимний сезон, будут ощутимо выше.

Электрический теплый пол — это система, которая состоит из нагревательного элемента (кабель или нагревательный мат), датчика и терморегулятора. Такой вид пола прост в монтаже и с помощью терморегулятора позволяет экономить до 70% электроэнергии.

У матов греющий кабель надежно закреплен на сетке с фиксированным шагом укладки. Все уже смонтировано за вас — осталось разложить и подключить. А что, если мощности не хватит? Вдруг у вас планируется толстая плитка или в конкретном помещении хотелось бы иметь запас по уровню тепла? Например, в коридоре у входной двери, где с улицы тащит холодный воздух. Или у панорамного остекления (да и обычного окна), откуда также веет сквозняк.

В этом случае можно использовать нагревательный кабель: уменьшая шаг укладки кабеля, вы увеличиваете удельную мощность обогрева (мощность на м²). Для помощи в расчетах усредненного значения есть простая формула: Шаг укладки (см) = (100×обогреваемая площадь в м²) /  длина нагревательного кабеля в метрах.

Связанные вопросы и ответы:

Какие преимущества использования терморегулятора перед традиционными методами отопления

Конструкция терморегуляторов для радиаторов отопления

Термоклапан – устройство, назначение, виды

Разновидности и выбор терморегуляторов

Установка и настройка

Монтаж регуляторов отопления

Регулировка температуры

Обслуживание

Что такоев системе отопления дома – это устройство, которое поддерживает заданную температуру, обеспечивая комфортное проживание, нагревая различные помещения в соответствии с пожеланиями жильцов.

Правильное использование терморегулятора понижает расход тепла до 25 – 40%.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор — это сочетание двух независимо подаваемых элементов регулирования, которые дополняют друг друга: терморегулируемого клапана с термостатическим механизмом и термоголовки.

Термостатический механизм работает с перекрыванием потока теплоносителя, может функционировать как в ручном режиме, так и с подключением термоголовки.

Термоголовка является управляющим элементом, реагирующим на смену температуры отапливаемого помещения.

Термоклапан имеет термостат (термостатический механизм), который давит на шток, перекрывающий поток теплоносителя в протоке. При опускании штока клапан под действием пружины движется обратно, открывая проход.

Термоголовка работает от нагрева температуры.

Внутри корпуса находится сильфон, исполненный в виде небольшого контейнера с гофрированными стенками, заполненного термочувствительной средой. Наполнитель: жидкостный и газоконденсатный.

Нагреваясь, сильфон увеличивает объем и давит на шток термостатического вентиля, который закрывает проток.

При остывании воздуха сильфон сжимается. Клапан под действием пружины возвращается на место и проток открыт.

На корпусе термоголовки расположены цифры. Выставив нужное число, мы умышленно ограничиваем закрытие клапана.

Термоклапан – устройство, назначение, виды

Регулировочные – это элемент конструкции терморегулятора. Применяются в двухтрубных отопительных системах. Служат для поддержания выставленной температуры воды на входе в радиатор.

В компании STOUT представлены термоклапаны нескольких модификаций:

Для нижней, со стороны стены, иустановки радиатора на трубопровод.

Запорно-балансировочные клапаны прямого и углового подключения – отключают батарею от трубопровода и применяются для балансировки системы отопления.

Клапаны с неподъёмным шпинделем. Работают через червячный механизм. Золотник не использует эластичные материалы, что позволяет полностью отключать батарею и регулировать температуру.

Клапаны , оборудованные дополнительным уплотнением по наружной резьбе.

Клапаны перечисленных выше модификаций, но различного диаметра для подключения к трубопроводам: ½ и ¾ мм.

Разновидности и выбор терморегуляторов

Терморегуляторы классифицируются по способу регулирования температуры нагрева батареи. Различаются как:

Вентили с ручной регулировкой: механические. Комплектуются термоголовкой.

Регуляторы с автоматическим изменением температуры с электронным микропроцессором.

Полуэлектронные: устройства схожи по принципу с механическим, но в конструкции присутствует выносной датчик.

Шаровые краны для полного закрытия или открытия потока теплоносителя (регулировать температуру радиатора шаровым краном, закрывая его не на полную, недопустимо).

Выбор производится, ориентируясь на следующие критерии:

Способ подключения радиатора.

Сечение трубопровода.

В соответствии с видом системы отопления, терморегуляторы для однотрубной и двухтрубной систем отличаются конструктивно.

В зависимости от типа датчика, жидкая или газообразная среда в сильфоне.

Способ управления: дистанционный или встроенный.

Установка и настройка

Установку и настройку клапана производят, руководствуясь паспортными характеристиками и рекомендациями.

Монтаж регуляторов отопления

Термоголовка устанавливается на термоклапан, он соединяет вход батареи с трубопроводом.

Прямой клапан используется для бокового присоединения трубопровода.

Угловой клапан при подключении радиатора от стены.

Осевой термоклапан для присоединения к горизонтальной системе отопления, когда трубная подводка к радиатору осуществляется из пола или снизу под радиатором.

Регулировка температуры

Можно сделать максимальную протоку теплоносителя, а можно настроить экономичный режим.

Настройки производятся гайкой сальникового блока. Клапан ставится в исходное положение, вращением по часовой стрелке. Запоминается риска. Последующие риски соответствуют цифрам на термоголовке. Отверните гайку до совмещения метки с риской и поставьте термоголовку.

Как установить терморегулятор на батарею отопления своими руками

Терморегулятор — это прибор, который отвечает за поддержание заданной температуры в системе отопления. Его ставят на радиаторы отопления и теплые полы.

В многоэтажках терморегуляторы ставят в каждой комнате. Дело в том, что температура на всю высотку одинаковая — система отопления общая. Поэтому, чтобы отрегулировать температуру в отдельно взятом помещении, терморегуляторы надо ставить на каждую батарею. В частном доме можно настроить температуру на самом котле, но, если дом большой, тоже есть смысл ставить терморегуляторы в отдельных комнатах.

Как работает механический терморегулятор

В механическом регуляторе нет микросхем, и ему не нужен источник питания. Как только вода внутри нагревается до заданной температуры, внутри прибора изгибается металлическая пластина и перекрывает путь воде в батарею. Когда пластина остывает, клапан открывается и в радиатор снова поступает вода.

Как работает электрический терморегулятор

Есть два вида электрических терморегуляторов: электромеханический и цифровой.

Электромеханический регулятор нужен в комплексных отопительных системах, например в теплом полу. Его отличие в том, что датчик температуры и клапан подачи воды ставят в разных местах и связывают проводкой. Например, датчик ставят в самом полу, а клапан — на входе в контур отопления.

Принцип его работы схож с действием механического: здесь тоже работает металлическая пластина, только когда она нагревается и изгибается, то давит не на клапан, а на контакты, которые замыкают электрическую цепь. Сигнал поступает к клапану, и он закрывается, подача горячей воды прекращается, помещение остывает.

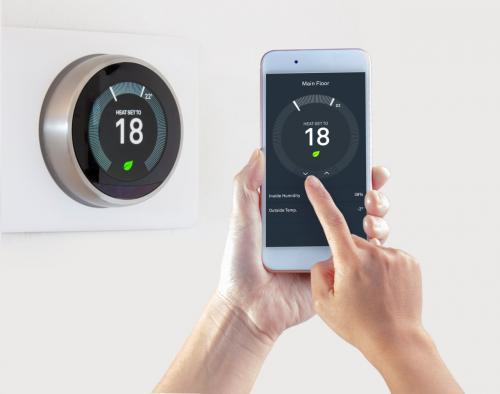

Цифровой терморегулятор — самый современный вариант. Вы можете управлять им через мобильное приложение, если у вас умный дом. Или можно настроить систему на постоянное поддержание заданной температуры воздуха в комнате.

Если механический и электромеханический терморегуляторы вы можете установить и настроить сами, то для цифрового нужен специалист.

Можно ли использовать терморегулятор с любыми видами батарей отопления

Терморегуляторы – это сердце любой системы обогрева, обеспечивающее контроль и экономию энергии. В этой категории мы рассмотрим, как правильно выбрать и настроить терморегулятор, чтобы поддерживать комфортную температуру и сократить расходы на электроэнергию. ⚡ Вы узнаете о последних моделях терморегуляторов, их функциях и преимуществах, а также получите советы по их установке и эксплуатации для максимальной эффективности.

Инструкция по работе «Адаптивной функции» терморегулятора тёплого пола

Когда дело доходит до тёплых полов, важна не только возможность подогревать полы, но и умение сделать это правильно — с учётом вашего режима дня и особенностей помещения. Именно для этого существует адаптивная функция терморегулятора. Она помогает не только поддерживать комфортную температуру,..

Функция «Открытые окна» в терморегуляторе тёплого пола: Как не обогревать улицу зимой ❄️

Представьте, что за окном метель, а дома уютно и тепло. Но что происходит, когда вы открываете окно, чтобы проветрить комнату? Правильно — вся драгоценная энергия просто уходит в морозную Сибирь ️. Именно для таких ситуаций в современных терморегуляторах есть умная функция «Открытые окн..

Как снизить энергозатраты с помощью терморегуляторов

Введение Снижение энергозатрат — актуальная задача для многих домовладельцев. Современные терморегуляторы не только повышают комфорт в доме, но и позволяют существенно сэкономить на счетах за отопление. В этой статье мы рассмотрим, как терморегуляторы помогают оптимизировать потребление эне..

Умные терморегуляторы (Wi-Fi): как управлять теплом в доме из любой точки мира

В эпоху интеллектуальных технологий умные терморегуляторы становятся неотъемлемой частью современных систем обогрева. Они позволяют управлять температурой в вашем доме из любой точки мира, обеспечивая комфорт и экономию. В этой статье мы рассмотрим, как умные терморегуляторы меняют подход к управлен..

Как выбрать и настроить терморегулятор для вашей квартиры

Выбор правильного терморегулятора — это важный шаг на пути к созданию комфортной и энергоэффективной атмосферы в вашем доме. Терморегуляторы позволяют точно контролировать температуру в квартире, что помогает не только обеспечить комфорт, но и значительно сократить затраты на отопление. В этой..

Как настроить терморегулятор для оптимальной работы в разных режимах

Терморегулятор для тёплого пола – это устройство, которое контролирует температуру самой системы обогрева и температуру окружающей среды. С его помощью пользователи могут настраивать комфортный режим работы оборудования, а ещё он позволяет организовать рациональный расход электроэнергии, идущей на нагрев полов. О видах таких приборов и правилах их выбора расскажем в этой статье.

Какие бывают терморегуляторы

Механические

У таких устройств нет внутри электронных элементов. Все провода к системе тёплых полов проходят непосредственно через термостат, что несколько осложняет его монтаж. Такая конструкция ограничивает функционал приборов только одной опцией – поддержанием температуры пола на заданном пользователем уровне.

Управление обогревом у механических устройств ручное, с помощью поворотного регулятора и температурной шкалы, нанесённой на лицевую сторону корпуса по кругу.

Многие модели имеют световую индикацию, которая помогает контролировать процесс нагрева полов.

Механические регуляторы имеют немало преимуществ даже с учётом их ограниченного функционала.

Среди плюсов этих приборов:

• простота в использовании;
• нетребовательность к условиям работы (независимость от скачков напряжения, возможность эксплуатации при низких температурах);
• надёжность и долговечность;
• невысокая стоимость.

Есть у приборов и недостатки , которые в некоторых ситуациях могут быть критичными:

• минимальный набор опций;
• отсутствие возможности дистанционного управления;
• значительная погрешность измерений;
• щёлканье во включённом состоянии.

Механические терморегуляторы пользуются стабильно высоким спросом у покупателей даже несмотря на их простоту. Список достоинств этих устройств для многих потребителей «весит» гораздо больше, чем возможные минусы их эксплуатации.

Электронные (цифровые)

Внешне эти приборы могут ничем не отличаться от механических аналогов, главная разница – в принципе их работы и технической начинке. Электронные регуляторы состоят из следующих элементов:

• корпуса;
• контролирующей микросхемы;
• температурного датчика;
• электронного ключа, включающего и отключающего питание нагревательных элементов.

У цифровых приборов есть дисплей, на который выводятся заданные настройки, а также кнопки или регулировочное колесо для установки температурного режима. Сенсорные модификации имеют специальную панель управления – тачскрин, с помощью которой можно регулировать работу системы обогрева.

Более сложные модели электронных терморегуляторов поддерживают возможность мультизонального контроля температурного режима. Они управляют сразу несколькими изолированными зонами обогрева, каждая из которых оснащена собственным термодатчиком.

Среди достоинств электронных терморегуляторов:

• расширенный функционал: мультизональный контроль, дисплей, сенсорное управление и другое;
• возможность эксплуатации с выносным термодатчиком, который допускается устанавливать в любом удобном месте помещения;
• высокая точность измерительного оборудования;
• наличие полезных индикаторов – режимов работы, ошибок, поломок;
• возможность доукомплектования блоком дистанционного управления.

Есть у цифровых устройств и свои недостатки , связанные с конструктивными особенностями этих приборов:

• их нормальная работа зависит от стабильности напряжения в сети;
• эти регуляторы стоят ощутимо дороже, чем механические модели;
• при отключении электроэнергии (даже кратковременном) у них сбиваются настройки.

Далеко не в каждой системе тёплых полов есть необходимость устанавливать электронные терморегуляторы. Однако на больших пространствах цифровые устройства показывают себя более практичными и эффективными.

Программируемые

Это усовершенствованные электронные устройства. Контролирующая микросхема у них обладает расширенным функционалом: она позволяет настраивать нужную температуру пола для каждого времени суток, дня недели, любого числа в месяце. Выбранные настройки отображаются на дисплее прибора, в любой момент их можно скорректировать под изменившиеся условия эксплуатации.

Главное преимущество таких термостатов – в возможности экономить электроэнергию за счёт индивидуального подбора настроек на периоды, когда в подогреве полов нет необходимости.

Недостатками программируемых терморегуляторов являются их дороговизна и сложность первичной настройки для тех пользователей, которые ранее не имели дела с подобным оборудованием. Прочие плюсы и минусы этих устройств – те же, что и у простых электронных регуляторов.

Продвинутые модели программируемых приборов могут иметь функцию удалённого управления через смартфон с доступом к настройкам по Wi-Fi. Естественно, такие термостаты будут стоить на порядок дороже обычных.

Как терморегулятор помогает сэкономить на энергозатратах

Долго я мучался в своей 2-х комнатной квартире с отоплением от застройщика. В зимний период батареи горячие и приходилось постоянно подкручивать механический регулятор во всех комнатах чтоб стало похолодней и хоть немного комфортней.

Вот так выглядит твоя классическая система отопления -везде одинаковая температурная ставка.

Однажды мне это сильно надоело и решил попробовать установить Термостат на радиаторную батарею Eurotronic Spirit .

Эстетичный дизайн, цифровой дисплей с показанием текущей температуры в комнате, есть защита от детей и главное - термостат легко добавляется в систему умного дома Z-Wave. Даже есть крышечки цветные на выбор от производителя. Одним словом термостат хорошо вписался в мой интерьер.

Так разберемся подробнее - Если прошлая модель Stella была в стиле квадратиш-практиш-гут, то Spirit имеет приятную овальную форму. Экран и кнопки позволяют управлять локально. Кнопки можно заблокировать, что удобно при установке в общественных помещениях.

Термостат имеет не только выбор температуры, но и возможность переключения режимов между полностью открытым или закрытым клапанами. Это удобно для прямого управления подачей теплоносителя с контроллера.

У устройства множество настроек, и даже есть шаблон под Фибаро

Итого получается такая картина - в каждой комнате я выставил комфортную температуру в зависимости от времени суток и моего местонахождения, она изменяется автоматически и это очень удобно.

Вот как наш термостат выглядит в умном доме

56.0 - виджет изменения температурной ставки - захотел похолоднее, прокрутил ползунок на нужное значение - температура опустилась в течеии 15-20 минут,

56.0.2 - виджет для переключения режимов между полностью открытым или закрытым клапанами.

56.0.1 - текущее показание температуры в комнате(датчик встроен внутри термостата, но легко можно настроить на использование внешнего датчика температуры вместо внутреннего. Таким датчиком может быть любой датчик Z-Wave. Ну например датчик движения 4в1 от Fibaro , температурный сенсор в нем встроенный. Размещаем датчик в удобном месте и дополнительно настраиваем чтобы при отсутствии движения в комнате более 60 мин - температура опускалась на 2-4 градуса Цельсия.

Как то так:

Это весьма экономит на оплате коммунальных платежей(если у вас отопление по счетчикам :))

Если используете другой датчик температуры - важно проследить, что этот датчик присылает температуру в том же формате, что и Spirit, (2 байта, два знака после запятой) и оба устройства должны быть с одинаковым режимом шифрования.

В комплекте с датчиком есть две насадки для резьбы типов RA и K.

А вот так выглядит установленная насадка на клапан перекрытия воды от батареи.

И да, в комплекте инструкция на русском языке, устройство максимально адаптировано под российский рынок!

Какие типы терморегуляторов существуют и какой из них лучше выбрать

Классический радиатор отопления в базовом исполнении и без терморегулятора не имеет регулировок и настроек. Его производительность полностью зависит от температуры теплоносителя. Чем он горячее, тем больше тепла отдают радиаторы в помещение, и наоборот. Если система собрана корректно, то все подключённые к ней приборы работают с заявленной в документации тепловой мощностью в соответствии с размерами каждой конкретной модели.

Если рассматривать централизованную систему отопления квартиры, то индивидуально управлять ею невозможно. Температура теплоносителя зависит от работы котельной, высотности этажа, и многих других факторов. В частном доме есть возможность настроить котёл. Устанавливая определённую температуру теплоносителя, пользователь может управлять общей эффективностью всех радиаторов.

В обоих ситуациях актуальной остаётся одна и та же проблема – радиаторы без терморегуляторов полностью зависят от температуры теплоносителя. Из-за этого невозможно:

• настроить комфортный микроклимат в каждой конкретной комнате под индивидуальные предпочтения;
• добиться нужной температуры в помещениях разного назначения;
• компенсировать колебания температуры на улице в зависимости от погоды;
• автоматизировать управление микроклиматом;
• экономить на отоплении.

По итогу мы имеем «топорную» систему отопления, которая греет жильё, но не делает его по-настоящему комфортным.

Чтобы решить эту проблему, нужно устранить зависимость радиаторов отопления от температуры теплоносителя. Делается это при помощи установки терморегуляторов.

Терморегулятор для радиатора отопления – это устройство, состоящее из клапана и термостатического элемента (термостата, также называемой иногда термоголовкой). Терморегулятор корректирует поток теплоносителя в зависимости от колебаний температуры воздуха в помещении. Что немаловажно, делает он это автоматически по предварительно заданной настройке. Похолодало в комнате – клапан пропускает через радиатор больше теплоносителя, он нагревается сильнее и отдаёт больше тепла. Температура в помещении превысила установленный порог – клапан прикрывает или закрывает подачу теплоносителя полностью. Радиатор греет слабее или отключается полностью.

Использование терморегуляции в радиаторной системе отопления отличается такими преимуществами:

1. Микроклиматом в помещениях можно управлять независимо от температуры теплоносителя.
2. Легко добиться нужной температуры в разных комнатах.
3. Появляется возможность подстраивать отопление под индивидуальные предпочтения.
4. Автоматически компенсируются колебания температуры на улице.
5. Уменьшается расход энергоносителей.

Терморегулятор может также решить проблему неправильно рассчитанной системы отопления. Это когда в комнате №1 слишком много радиаторов, а в комнате №2 – мало. Чтобы добиться во второй комнате приемлемой температуры, приходится топить котёл сильнее при индивидуальной или автономной системе отопления, а из-за этого в первой комнате становится невыносимо душно. Термостатическая головка и термоклапан позволяют исправить ошибку, сделанную при расчёте мощности радиаторов.

Можно ли управлять терморегулятором через смартфон или другие устройства

Внезапно теплый пол перестал греть или не включился после укладки плитки. Что же делать? Причин то в общем то всего две: терморегулятор не выдает напряжение на кабель либо где то обрыв цепи теплого пола.

Терморегулятор в общем то диагностировать не сложно. Необходим тестер, (мультиметр). Сначала демонтируем регулятор. Очень ВАЖНО!!! Обязательно отключите питание терморегулятора , скорее всего он подключен к автомату. Отключите его. Или выверните пробки во всей квартире.

Что мы Вам можем предложить

• Диагностика Вашего терморегулятора в нашем офисе - бесплатно
• Подберем необходимый датчик пола к регулятору
• Стоимость датчиков для наших регуляторов снижена вдвое
• Регулятор со скидкой при замене Вашего устройства
• Ждем звонка - много знаем

Неисправности терморегулятора

Не включается, не загорается контрольный светодиодик, не светится экран. Необходимо проверить есть ли вообще питание на входе регулятора. Схема подключения обычно на торце регулятора. Напряжение должно быть на клеммах N и L. N – это ноль. L – это линия (фаза). Если напряжение отсутствует – то проблема не в теплом поле, а в подходящей проводке или в щите распределения. Если питание есть , а светодиод или дисплей терморегулятора все равно не включается – похоже он вышел из строя. Исправить в «полевых» условиях это не возможно. Необходимо поменять весь терморегулятор. Посмотрите на гарантийный срок. Если он не вышел, мы Вам его заменим его по гарантии.
Терморегулятор включился . Но в рабочий режим все равно не вышел. На передней панели горит зеленый светодиодик, дисплей включился, но значок нагрева не загорается. Попробуйте поставить большую температуру теплого пола. Покрутите колесико по часовой стрелке. Или выставите на дисплее температуру, превышающую температуру в помещении (градусов 30 – 35). Если не помогло, похоже нужно будет менять терморегулятор.

Вы включили терморегулятор теплого пола, зеленая лампочка сразу переключается на красный и обратно никак, либо на дисплее появилась надпись о неисправности датчика пола . В этом случае похоже вышел из строя датчик температуры. Заменить его можно и самостоятельно, если изначально был сделан правильный монтаж термодатчика в гофротрубку. Необходимо отключить питание. Снять терморегулятор. Открутить провода датчика (обычно они обозначены символами NTC, самые тонкие из подходящих проводов). Попробуйте проверить его сопротивление. У DEVI оно равно 15 кОм при +25 градусах. У других регуляторов оно указано в паспорте на терморегулятор. Если сопротивление соответствует, посмотрите на контакт в клеммах. Возможно он плохой. Включите снова терморегулятор. Может заработать. Если этого не произошло обращайтесь к нам в сервисный центр.





Если же сопротивление термодатчика отличается от паспортного похоже его надо поменять. Надо выдернуть датчик из гофротрубки и вставить туда новый. Длина нового датчика должна быть не меньше вынутого. Обратите внимание термодатчики разных производителей не взаимозаменяемы. При покупке отдельно датчика необходимо знать фирму производителя терморегулятора. Если все таки Вам не удалось поменять термодатчик возможно мы подскажем какие то другие пути.

Специалисты нашего Сервисного центра по ремонту теплого пола в Нижнем Новгороде и Нижегородской области помогут найти и устранить неисправности в работе системы теплый пол.

Как часто необходимо обслуживать терморегулятор на батарее отопления

Под комбинированной системой подразумевается проектное решение, при котором помещение отапливается и водяным теплым полом и радиаторами. Такая система в основном используется в том случае, когда одно напольное отопление не может компенсировать расчетные теплопотери помещения даже при максимально допустимой температуре теплоносителя. Дело в том, что в соответствии с п. 6.4.9. СП 60.13330.2016, температура поверхности пола в помещениях с постоянным пребыванием людей не должна превышать 26 °С. Если учесть, что средний коэффициент теплоотдачи пола составляет 10,8 м²/°С • Вт, а средняя расчетная температура воздуха в помещении 20 °С, то с поверхности теплого пола можно по- лучить удельный тепловой поток, не превышающий 10,8 (26-20) = 64,8 Вт/м².

Установив у себя дома комбинированную систему отопления, мы сразу же столкнемся с вопросом: каким образом выполнять ее регулировку?

Классическим методом управления системой отопления является использование электронных комнатных термостатов совместно с электротермическими сервоприводами, устанавливаемыми на отопительном коллекторе. Принцип этого управления прост: на комнатном термостате пользователем устанавливается желаемая температура воздуха в помещении, например 20 °С. В случае, если фактическая температура воздуха превышает установленную, термостат находится в положении «выключить» и сервопривод перекрывает подачу теплоносителя к радиатору или петле теплого пола. Когда фактическая температура воздуха опускается ниже настроечной величины более чем на величину гистерезиса (0,5 °С), термостат переключается в положение «включить». Сервоприводы открываются, и поток теплоносителя начинает вновь циркулировать. Гистерезис необходим для кор- ректной работы термостата. В противном случае, при достижении требуемой величины в 20 °С термостат начал бы постоянно включаться и выключаться, то есть — вошел в режим «дребезга».

Работа системы управления теплым полом при помощи обычного комнатного термостата приведена на рис. 1 .

Рис. 1. Управление системой отопления с помощью термостата и сервопривода

С управлением обычной системой отопления все достаточно ясно, однако как быть в случае использования комбинированной системы?

Конечно, можно от комнатного термостата одновременно подавать сигнал на включение или выключение и теплого пола и радиаторов. Однако, такой вид регулирования не всегда удобен. Дело в том, что в течение отопительного периода существуют так называемые периоды межсезонья — осень и весна. В эти периоды как раз и возникает ситуация, при которой отопление должно работать лишь на 10—15 % своей расчетной мощности. В это время теплового потока от теплых полов вполне достаточно для обогрева помещений. При понижении температуры наружного воздуха к компенсации теплопотерь уже должна подключаться система радиаторного отопления. То есть при комбинированной системе отопления схема управления отоплением тоже должна быть комбинированной. Пример такой схемы приведен на рис. 2 .

Рис. 2. Двухконтурное управление комбинированной системой отопления

Как видно из рисунка, термостат уже управляет не одним, а двумя контурами отопления при помощи дополнительного реле. В меню настроек такого термостата введена величина dT , которая определяет зону температур выше уставки, при которой включено только одно реле. В примере, приведенном на рис. 2 , эта величина составляет dT = 3 °С. Рассмотрим более подробно принцип работы данного устройства. На термостате задаются две величины: первая — уставка самого термостата (20 °С), и вторая величина — dT , которая настраивается один раз и применима при любых значениях уставки. Если фактическая температура воздуха в помещении ниже уставки, то это означает, что в помещении холодно, и необходимо систему отопления включить на все 100 % для его прогрева. Этот режим обозначен на рисунке как зона 1 . В этом случае термостат включает оба реле, тем самым обеспечивая отопление теплым полом и радиатором. Такая ситуация возникает, как правило, в пиковые периоды холода, когда на улице устанавливается минимальная температура.
