Как подключить датчик движения. Краткая сводка по установке датчика движения

Момент выбора: При выборе датчика движения необходимо учесть несколько факторов. Важно определить, где именно будет установлен датчик и какой тип материала используется в этой области. Некоторые датчики могут быть установлены только в определенных местах, например, на потолке или на стене.
Удобное место установки: Наиболее удобным местом установки датчика движения является ниже потолка в центре помещения. Такое расположение позволяет ему обнаруживать движение по всей площади помещения.
Подготовка материалов: Перед подключением датчика необходимо убедиться в наличии всех необходимых материалов. Это включает в себя провода, соединительные блоки, инструменты и другие компоненты, предусмотренные производителем.
Подключение к сети: Датчик движения обычно требует подключения к электросети. Для этого необходимо обеспечить наличие рабочего источника питания рядом с местом установки датчика.
Подключение сигнала: Датчик движения обычно имеет выход для передачи сигнала о обнаруженном движении. Этот сигнал может быть подключен к другим устройствам, таким как осветительные приборы или системы безопасности, для дальнейшего реагирования на обнаруженное движение.
Комментарии и настройки: Некоторые датчики движения имеют дополнительные настройки, которые позволяют пользователю изменять чувствительность, время задержки или другие параметры работы датчика. Эти настройки могут быть осуществлены с помощью кнопок, переключателей или других элементов управления, предусмотренных производителем.
Распределительная сеть: При подключении датчика движения к распределительной сети, необходимо обратить внимание на соблюдение правильной последовательности подключения. Это важно для обеспечения правильной работы всей системы и предотвращения возможных проблем с электроприборами.
Постоянное контролируемое подключение: Если датчик движения используется для управления освещением, необходимо убедиться, что основные источники света, такие как потолочные прожекторы, постоянно подключены к электросети. В противном случае, датчик не сможет корректно реагировать на обнаружение движения.
Изменение среды: Важно помнить, что изменение среды вокруг датчика движения может повлиять на его работу. Например, сильное попадание прямого солнечного света или слишком большое изменение температуры может вызвать ложные срабатывания или неправильную работу датчика.
Особенности блокировки и отключения: Для удобства пользователей датчики движения обычно оснащены функцией блокировки или отключения. Это позволяет временно отключать датчик, например, при проведении ремонтных работ или в случае, когда не требуется его функциональность.
Бытовая техника: Многие бытовые электроприборы могут быть подключены к датчику движения для автоматического включения или выключения. Например, можно подключить датчик движения к системе освещения, чтобы она включалась автоматически при обнаружении движения в помещении.

Видео

Определенные зоны: Датчики движения могут быть установлены для контроля определенных участков или зон внутри или вокруг здания. Например, важно контролировать проходные, входные двери или другие уязвимые места с точки зрения безопасности.
IP44: При выборе датчика движения для использования на улице или во влажной среде, следует обратить внимание на его класс защиты. Класс IP44 обеспечивает защиту от брызг воды и пыли.
Регулятор: Некоторые датчики движения могут быть оснащены регулятором, позволяющим пользователю настроить его чувствительность или другие параметры работы в соответствии с конкретными требованиями и предпочтениями.

Как подключить датчик движения к светодиодному прожектору. Как смонтировать и подключить уличный прожектор с датчиками движения и освещенности

Термин «прожектор» толковый словарь русского языка объясняет, как осветительный прибор, состоящий из системы зеркал или оптических линз, предназначенный для создания сильного потока направленного света, сфокусированного в ограниченном угле.

Он обладает большим ослепляющим действием и при установке на транспортные средства должен отключаться при встречном потоке значительно раньше, чем дальний свет фар. Такие конструкции для освещения входа в здания практически не используются.

За последние два десятилетия прожекторами стали называть обыкновенные уличные светильники, освещающие территорию под широким углом и обладающие мощностью 50, 20 и даже 10 ватт. Их снабжают экономичными светодиодными источниками, датчиками движения и освещенности.

В большинстве случаев они уже налажены в заводских условиях и подготовлены к совместной работе. Конечному пользователю достаточно подключить к ним провода питания и настроить под свои условия регуляторы, чтобы светильник начал работать в автоматическом режиме.

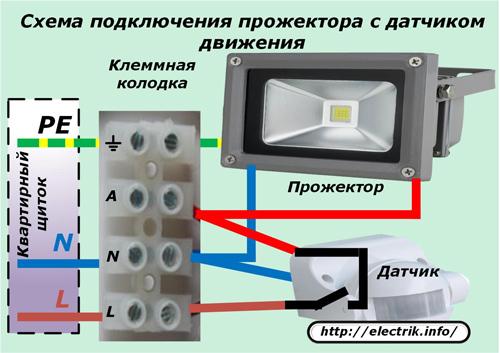

Как подключить стандартный уличный прожектор с датчиком движения

Внутри корпуса комплекта подобного светильника располагается клеммная колодка , подключенная к смонтированной внутренней электрической схеме. У нее собраны 4 цепочки:

1. коричневый провод фазы «L» подключен к датчику;

2. рабочий ноль «N» от колодки расходится двумя магистралями на светильник и датчик;

3. защитный проводник «РЕ» с клеммы заведен на корпус;

4. фазный провод от выключателя датчика «А» через клеммную колодку подведен на светильник.

Для подключения в работу прожектора необходимо подать фазу, рабочий и защитный нули кабелем питания от квартирного щитка, как показано на рисунке проводами коричневого, синего и желто-зеленого цвета.

После этого на внутренней схеме фаза и ноль от колодки пройдут к датчикам движения и освещенности, подготавливая их блоки питания, логики и исполнительной части к работе. Когда возникнут условия для срабатывания датчика, то замкнется внутренний контакт, который подаст потенциал фазы «А» на прожектор для его включения.

Размыкание этого контакта происходит после прекращения движения внутри наблюдаемого пространства или наступления нормальной освещенности, что приводит к отключению света прожектором в автоматическом режиме.

Защитный ноль РЕ предназначен для контроля и отключения возможных токов утечек при случайных нарушениях изоляции проводки внутри светильника. В зданиях, эксплуатируемых по системе TN-C , он не используется.

Таким образом, чтобы подключить готовый уличный прожектор с датчиком движения, достаточно к его колодке подсоединить провода питания L, N, PE.

Особенности установки прожектора на месте старых светильников

Довольно часто владельцы зданий просто меняют старые светильники, управляемые выключателем на стене новыми, работающими в автоматическом режиме. При этом можно использовать уже проложенную проводку без изменения схемы.

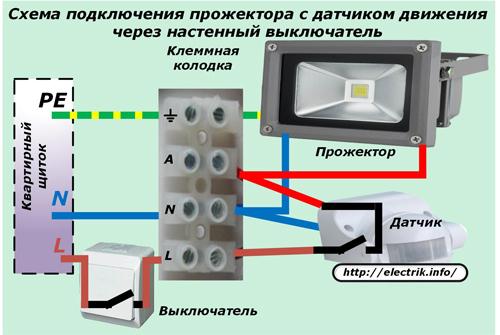

Прожектор будет управляться автоматикой после того, когда выключатель включен и подает фазу. Если же он отключен, то света не будет.

Поскольку у владельцев здания разные пристрастия, то часть из них шунтирует контакты выключателя и полностью доверяет работу автоматике, а другие предпочитают совмещать обе функции.

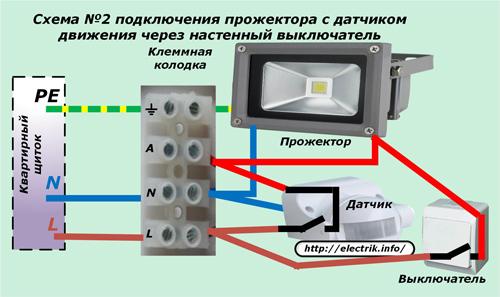

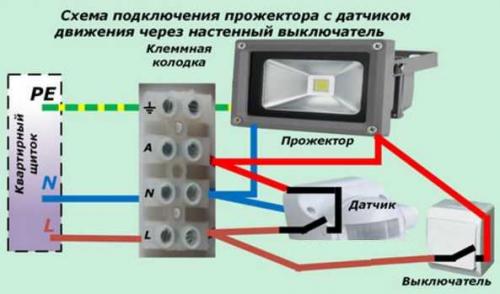

Некоторые хозяева предпочитают параллельное включение датчика движения и выключателя.

При таком способе всегда можно включить освещение вручную и заблокировать функцию автоматического управления. Чтобы она стала работать потребуется отключить параллельную цепочку подачи напряжения выключателем.

С точки зрения работы автоматики подобная схема не самая удачная, но отдельные люди ею пользуются. Правда, выключатель в большинстве случаев просто отключают.

Особенности монтажа датчиков движения и освещенности

Способы механического закрепления уличного прожектора необходимо выполнять так, чтобы чувствительные элементы сенсоров были строго направлены в контролируемое пространство.

Как необходимо регулировать положение датчика

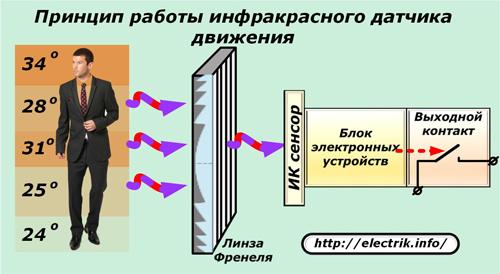

Для объяснения рассмотрим излучение инфракрасных лучей, исходящих от тела человека при нормальных условиях.

На внешней плоскости датчика тепловые потоки собираются линзой Френеля, а после нее фокусируются и направляются на инфракрасный сенсор пиродетектора. Затем они обрабатываются логикой блоков электронных устройств, в составе которых находятся:

усилитель сигналов;

сумеречный выключатель;

Итогом работы датчика является замыкание или отключение его выходного контакта, который используется для включения либо погашения прожектора.

Как подключить датчик движения 4 провода. Как подключить датчик движения. Схемы подключения датчика движения.

В независимости от типа датчика движения и его конструкции, для подключения датчика движения можно использовать несколько основных схем. Например, самой ходовой схемой подключения датчика движения является базовая схема. Она приводится в техническом паспорте для большинства датчиков движения.

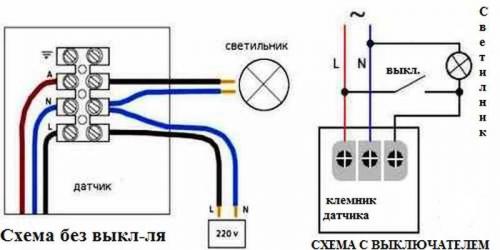

Базовая схема подключения датчика движения.

В данной схеме нулевой провод напрямую подаётся на светильник и на датчик движения. Фазный провод подаётся на нормально разомкнутый контакт датчика движения и транзитом через него на светильник. Таким образом фаза подаётся на светильник или другой потребитель, только после того как, сработает датчик движения. Данная схема обладает рядом минусов. Прежде всего, основной минус заключается в том, что большинство датчиков обеспечивают нормальную работу только до -20 C по Цельсию. При более низких температурах датчик может работать некорректно , в результате, пользователь может попросту остаться без освещения.

Схема подключения датчика движения с выключателем.

Избежать данной проблемы, прежде всего поможет правильная схема подключения датчика движения, в которой дополнительно используется выключатель света (Схема подключения выключателя света). В данной схеме нулевой провод напрямую подаётся на светильник и на датчик движения. Фазный провод, во-первых, подаётся на нормально разомкнутый контакт датчика движения и транзитом через него на светильник. Во-вторых, фазный провод подаётся на нормально разомкнутый контакт выключателя и через него на светильник. Выключатель света подключается параллельно датчику движения. Если, не срабатывает датчик, то освещение возможно включить принудительно. В результате, увеличивается надёжность схемы.

Таким образом, сегодня мы рассмотрели две основные схемы подключения датчиков движения. Если, статья оказалась полезной, поделитесь с друзьями. Это поможет нашему ресурсу развиваться быстрее и выпускать больше полезных материалов.

Как подключить датчик движения к прожектору. Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как « прибор для освещения » . Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

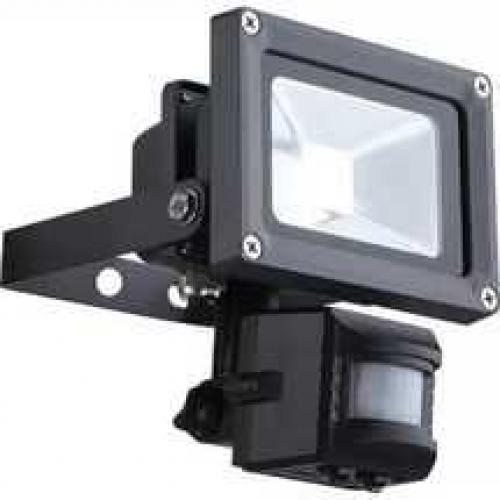

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

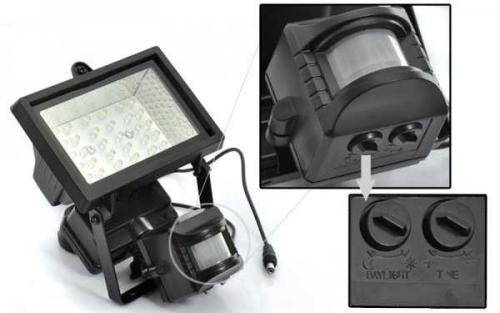

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Как подключить датчик движения через выключатель. Как выбрать подходящую модель

В продаже можно найти множество датчиков движения для освещения. Их делят на несколько видов:

по способу монтажа — на настенные и потолочные;
степени защиты от влаги — уличные и для помещений;
принципу работы — инфракрасные, ультразвуковые, радиоволновые.

Самыми безопасными считаются инфракрасные. Они считывают тепло с тела человека, но сами ничего не излучают. Ультразвуковые и радиоволновые как бы сканируют пространство своими лучами и находят препятствия, которых раньше в нем не было. Они чуть чувствительнее, чем ИК, но имеют много минусов. Ультразвук может заставить нервничать домашних животных. Микроволны большой мощности опасны для здоровья человека.

К минусам инфракрасных можно отнести ложное срабатывание на тепло. Их нужно устанавливать вдали от батарей, мощных ламп накаливания, кондиционеров, теплого пола . На улице придется защищать от прямых солнечных лучей.

Еще одна классификация — по углу обзора. У потолочных он самый большой, до 360 градусов, но это не всегда плюс. Стоит оставить слепые зоны у самого пола, чтобы исключить срабатывание на кошек, собак, случайно упавший предмет. У настенных — от 60 до 180 градусов.

Вид на способ установки не влияет. Подключить инфракрасный датчик движения можно по тому же принципу, что и ультразвуковой. Но нужно понимать, как работает сенсор, чтобы выбрать оптимальное место для установки. Инфракрасные настенные рекомендуют размещать над верхним углом двери. Их слегка наклоняют, чтобы сенсор фиксировал движение в зоне 1 метра над полом и выше.

Источник: https://stroyvsepodryad.info/novosti/kak-podklyuchit-datchik-sveta-datchik-dvizheniya

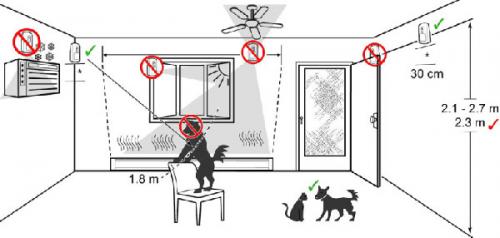

Как подключить датчик движения к лампочке. Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Как установить датчик движения в коридоре. Как установить датчик движения простыми способами

Перед подключением датчика движения его нужно разобрать. При помощи отвертки на задней панели корпуса откручивается крышка, под ней размещается колодка для подключения кабелей. Контакты имеют маркировку L (line – фаза), N (neutral – ноль), L со стрелкой или буквой A – к нему подключается осветительный прибор. Нетрудно заметить, что установка датчика похожа на монтаж обычного бытового выключателя, роль которого в данном случае выполняет датчик, вместе с лампой последовательно включающийся в цепь.

Маркировка на корпусе поможет правильно установить датчик движения для включения света. Также рекомендуется изучить руководство по эксплуатации прибора, в нем можно найти более подробные инструкции.

Рассмотрим самые часто встречающиеся способы подключения датчика движения.

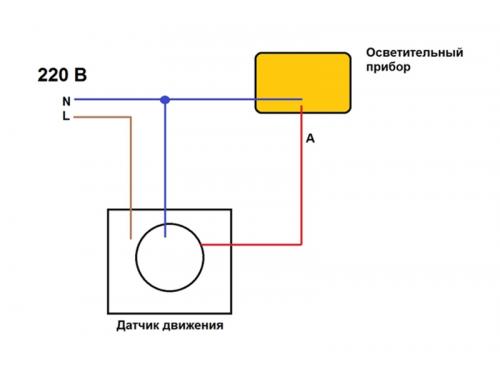

Вариант 1: подключение через светильник

Популярная схема, которая позволяет обойтись без выполнения монтажных работ в распределительном щитке. Подходит для помещений, в которых человек находится непродолжительное время, например прихожей дома. При срабатывании датчика свет автоматически загорается и продолжает светить, пока человек находится в помещении. Когда движение в зоне обнаружения датчика прекращается, свет автоматически выключается по истечении заданного промежутка времени.

Для подключения необходимо соединить питающий кабель с клеммой L, нулевой провод – с клеммой N, а светильник – с контактом A.

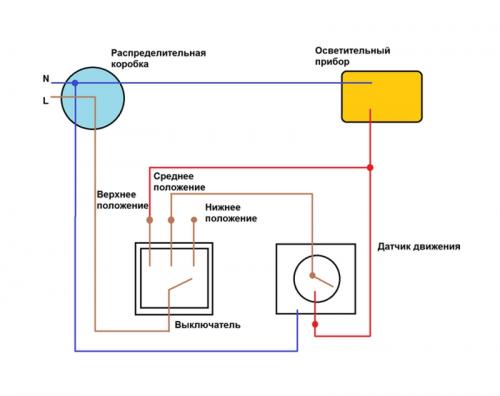

Вариант 2: подключение через выключатель

Данный вариант монтажа более сложен, но иногда без него не обойтись. Представьте, что вы зашли в комнату, включился свет, вы легли на диван, и через некоторое время свет погас. Если вы не собираетесь спать, то это не очень удобно. Для таких случаев используется трехпозиционный выключатель.

Его подключение выполняется следующим образом. От контакта N нулевой кабель уходит в распределительный щиток, в котором идет разводка на светильник. К контакту L подключается силовой кабель, который идет к трехпозиционному выключателю и в нем соединятся с клеммой, которая соответствует среднему положению клавиши. В этом положении управление включением и выключением освещения будет выполняться датчиком движения.

От контакта «А» идет еще один кабель, который соединяет датчик и светильник. От светильника, в свою очередь, уходит кабель, соединяющийся с клеммой для верхнего положения клавиши. В этом случае управление лампами выполняется выключателем. Для выключения света клавиша устанавливается в нижнее положение.

По окончании подключения поставьте крышку обратно. Теперь осталось только установить прибор на стену или потолок. Для этого необходимо перфоратором просверлить одно-два отверстия, вбить в них дюбели и закрепить датчик при помощи саморезов. Если корпус сенсора поворачивается, направить его нужно на зону наблюдения. Монтаж окончен, теперь нужно только включить прибор и проверить его работу.

Как подключить датчик движения (3 провода). Основные функции

Как работает датчик движения? Упрощенно, процесс выглядит так:

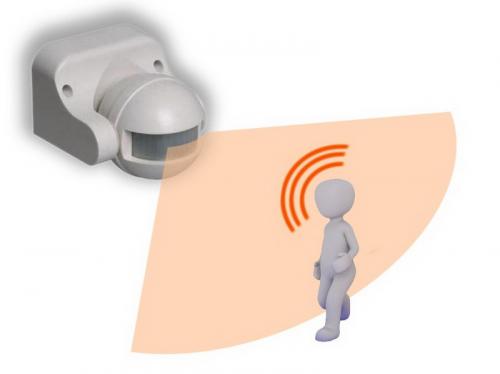

У сенсора есть обозримое поле. Оно указывается в документации, и сенсор устанавливается в соответствии с ним.
Когда в поле попадает движущийся объект, сенсор передает импульс в головное устройство.
ГУ подает сигнал на лампочку, и включается свет.

Принцип работы большинства моделей движения основан на определении освещенности обозримого поля. Если оно ниже заданной точки (например, стоит человек), то реле замыкается и ток идет к осветительному прибору.

Более продвинутые модели работают на ИК сенсоре, от чего их способность к определению куда выше.

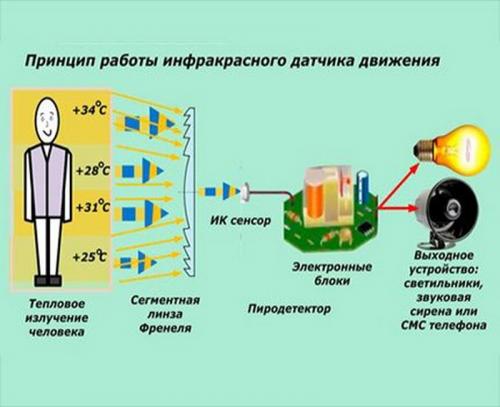

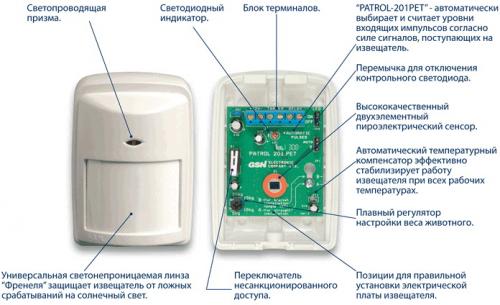

Инфракрасный датчик движения для включения света работает так:

Человек постоянно испускает ИК (тепловое) излучение. Попадая в обозримую область, начинается процесс определения.
Тепловое излучение попадает на собирающую линзу (иногда устанавливают линзу Френеля). Она собирает сразу несколько пучков излучения и концентрирует их в 1.
Пучок света попадает на ИК сенсор и отправляет импульс на ГУ.
От ГУ электрический ток идет в лампочку.

Принципиальной разницы между тем, как подключить инфракрасный датчик движения или световой — нет. Они устанавливаются одинаково и вы можете использовать нижеизложенные инструкции для любого сенсора. Удобно то, что покупать готовый заводское устройство не понадобится.

Датчик движения можно сделать своими руками из сенсора и отдельно купленного (или собранного) ГУ.
