Как выбрать правильный предохранительный клапан для своего бойлера

Как выбрать правильный предохранительный клапан для своего бойлера

Предохранительный или обратный клапан для бойлера представляет собой металлический (чаще всего латунный) корпус, дополненный рукояткой для принудительного сброса избыточного давления и штуцером для сброса излишней воды, внутри которого размещаются:

• пружина, предназначенная для функционирования предохранительного клапана;
• пружина, предназначенная для работоспособности обратного клапана;
• запорные элементы, приводимые в действие соответствующими пружинами;
• уплотнительные прокладки, исключающие возможность протекания оборудования.

Внутреннее устройство оборудования для защиты бойлера

Защитный клапан, предназначенный для водонагревателя, может быть дополнен манометром и вентилями для принудительного слива воды в случае поломки.

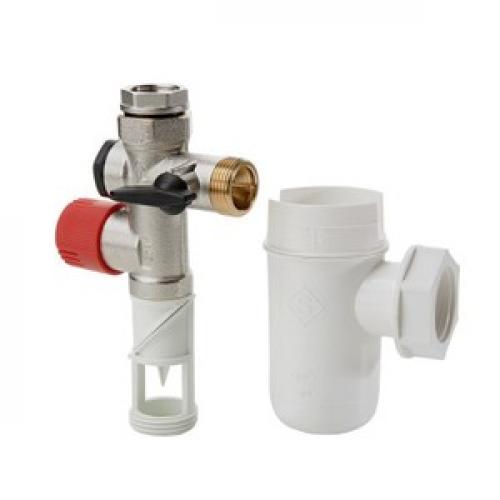

Устройство с дополнительным оборудованием

Как работает клапан? Его основными функциями являются:

• защита бойлера от избыточного давления трубопроводной системы и гидроударов. При повышении номинального параметра пружина открывает проход воде к штуцеру, через который и удаляется лишняя жидкость.

Когда давление в системе сравнивается с номинальными показателями, пружина возвращается в исходное положение, перекрывая штуцер;

Порядок работы при избыточном давлении

• защита бойлера от перегрева в результате отсутствия воды. Принцип работы клапана в данной ситуации следующий: при нормальной работе система заполняется водой по мере необходимости.

Если давление в водопроводной магистрали падает, и вода не поступает в водонагреватель, то зажимается пружина обратного клапана, что препятствует прохождению жидкости в обратном порядке.

Связанные вопросы и ответы:

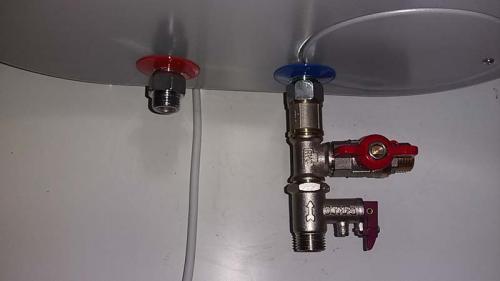

Что такое предохранительный клапан на бойлере

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

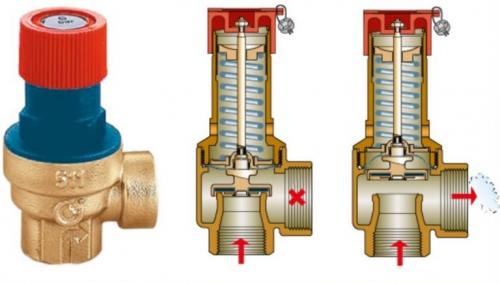

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие типы предохранительных клапанов существуют для бойлеров

Выпускают несколько видов предохранительных клапанов: прорывные, пружинные,магнитно-пружинные,рычажно-грузовые. Для защиты водонагревателей применяют пружинные устройства.

Клапаны такого типа обладают следующими преимуществами:

• Могут применяться много раз. После срабатывания и сброса давления рабочий механизм возвращается в исходное положение, перекрывая утечку горячей воды.
• Рассчитаны на давление 0,6–0,8 МПа. Величина давления срабатывания соответствует нормальному давлению в водопроводной системе или в емкости. При необходимости можно установить устройства на большее давление без существенного удорожания.

Клапан состоит из корпуса с выпускным патрубком, тарельчатого седла, пружины, защитной крышки. Вместо седла в устройствах для бойлеров большой емкости в качестве запорного устройства применяется шаровой узел. Такая конструкция более надежна и устойчива к износу. Клапан может комплектоваться рукояткой для ручного принудительного сброса давления.

Выпускают также совмещенные пружинные клапаны. Устройства предохраняют от повышения давления и предотвращают попадание горячей воды во входной патрубок. Клапаны совмещают функции предохранительного и обратного.

Прорывные клапаны применяются реже. Устройства рассчитаны на сброс большого объема воды. При повышении давления мембрана клапана разрывается, выпуская рабочую среду из емкости или трубы. Устройства такой конструкции действуют однократно. После срабатывания замене подлежит мембрана или сам клапан.

Как выбрать предохранительный клапан для своего конкретного бойлера

• 1 Устройство и принцип работы клапана
• 2 Как работает предохранительный клапан в различных ситуациях
  • 2.1
  • 3 Рекомендации по выбору и монтажу предохранительного клапана
    • 4 Часто задаваемые вопросы (F.A.Q.)

    Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу - обеспечение безопасности эксплуатации электрического нагревателя.

    Для сравнения – рассмотрим устройство обычного обратного клапана:



    Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

    Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси - штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

    При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

    Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

    Предохранительный же клапан устроен несколько сложнее:



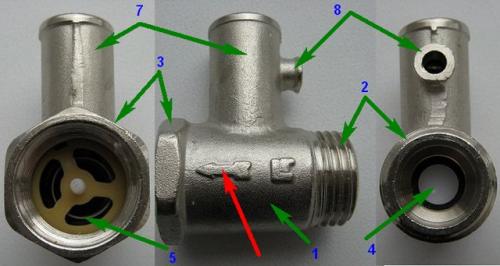

    Устройство предохранительного клапана для водонагревателя

    По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

    В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

    На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

    А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

    В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

    Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно - под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:



    Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

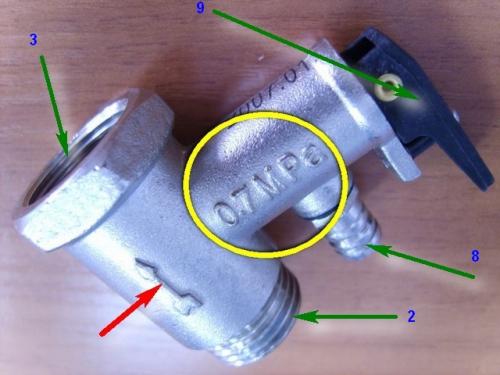

    На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

    На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Какие факторы необходимо учитывать при выборе предохранительного клапана

Предохранительные клапаны встречаются во многих системах, работающих под давлением и связанных с управлением потоком жидкости, например, в системах с электронным, гидравлическим или пневматическим управлением.  В то время как типичные системы, подобные этим, требуют определенного источника энергии для работы, предохранительные клапаны по своей природе должны быть способны работать при любых условиях, особенно в случае отключения основного питания, когда органы управления системой могут быть неработоспособны. По этой причине перепускные клапаны в основном не являются устройствами с отдельным питанием и используют пассивную силу давления технологической жидкости для приведения клапана в действие.

Кроме того, необходимо, чтобы перепускные клапаны были надежными по своей сути, поскольку они могут быть единственным устройством, которое предотвращает возникновение катастрофического состояния. Поэтому конструкции перепускных клапанов стремятся к простоте действия, поскольку усложнение устройства может снизить его надежность.

Предохранительные клапаны предназначены для открытия при заданном значении давления, затем обеспечивают поток жидкости из клапана при номинальной пропускной способности и закрываются, когда состояние давления ослабевает. Эти устройства также должны быть совместимы с различными жидкостями, от воздуха, воды и пара до более агрессивных и вязких жидкостей. Выбор материала в конструкции предохранительного клапана должен отражать предполагаемые условия давления и температуры, а также потенциал коррозии или химического воздействия жидкости в системе. В зависимости от среды, жидкость, выводимая через клапан, может отводиться непосредственно в атмосферу или в закрытую систему в случае, если среда коррозионная, токсичная или имеет достаточно высокую степень восстановления. Выпуск в закрытую систему требует оценки и учета условий противодавления, которые могут существовать, и которые могут негативно повлиять на работу предохранительного клапана. Это может произойти, когда выход клапана подключен к системе, которая обычно находится под давлением, или когда могут быть другие предохранительные клапаны, выходящие в один общий коллектор.

Как часто нужно менять предохранительный клапан на бойлере

Причинами утечки жидкости через предохранительный клапан чаще всего становятся:

1. Брак производителя. Он выражается в использовании некачественного сырья, установке слабых пружин, плохой обработке поверхностей, отсутствии герметичности соединений и корпуса.
2. Засор от накипи, ржавчины или примесей. В этом случае можно прочистить места приложения пластин и витки пружин для восстановления работоспособности узла.
3. Повышенное давление в водопроводе. Потребуется установка оборудования для его выравнивания.
4. Износ деталей. Нужна замена клапана.

При включенном бойлере

Во время работы медленное скопление воды на водостоке считается нормальным явлением. Однако усиленные потери жидкости возникают в результате таких явлений:

1. Повышенный расход кипятка. В таком случае объем горячей воды быстро уменьшается и замещается холодной. При нагреве жидкость расширяется, излишки сливаются в канализацию через затвор. Чем больше выливается из бойлера, тем чаще повторяется этот цикл и интенсивнее водоток в дренажной трубке.
2. Небольшой, растянутый по времени водоразбор при мытье посуды или приготовлении пищи. Такая ситуация предполагает небольшое подкапывание из предохранительного затвора. Постоянный даже небольшой поток является признаком неисправности.

При включенном бойлере медленное скопление воды считается нормой.

Иногда жидкость из дренажного отверстия вытекает при отсоединенном от сети питающем кабеле. Чаще всего такая ситуация возникает по нескольким причинам:

1. Повышение давления в системе на 1-2 атмосферы выше предельного. В этом случае происходит автоматическое срабатывание клапана и утечка воды в канализацию.
2. Износ тарелки или места ее прилегания внутри корпуса.
3. Ослабление пружины.
4. Попадание под запорный механизм грязи.

В результате вода стекает по трубке непрерывным потоком. Некоторые владельцы бойлеров в таком случае демонтируют клапан и ставят на его место пробку.

Такой способ ремонта недопустим, т.к. эксплуатация водонагревателя без предохранительного клапана запрещена.

Какие проблемы могут возникнуть, если использовать неправильный предохранительный клапан на бойлере

Устройство и принцип работы предохранительного клапана

Правила установки предохранительного клапана на бойлер

Для чего нужен предохранительный клапан водонагревателя

Открытие клапана на электрический водонагреватель

Устройство и работа обратного клапана на бойлере

Замена предохранительного клапана на водонагревателе

Место установки клапана

Работа клапана в различных ситуациях

Функции клапана

Срабатывание предохранительного клапана для водонагревателя

Описание обратного клапана для домашнего водонагревателя

Действия перед установкой предохранительного клапана на водонагреватель

Необходимость установки обратного клапана для канализации

Почему недостаточно только обратного клапана

Советы для успешной установки обратного клапана на бойлере

Действия при протечке клапана

Устройство арматуры предохранения

Коротко о главном

Водонагреватель в доме очень важная вещь, которая создает комфорт и повышает качество жизни. Однако бывают случаи, когда бойлер выходит из строя и может произойти короткое замыкание или взрыв. Чтобы исключить эти ситуации на систему аппарата устанавливаются предохранительный клапан. Его главная задача предотвратить подобные ситуации и защитить от чрезвычайных ситуаций.

Вид предохранителя

Устройство и принцип работы предохранительного клапана

Предохранительный клапан на бойлер – это устройство, которое предотвращает серьезные аварии, но при этом обладает маленьким размером и своей простотой. Клапан водонагревателя состоит из двух пружинок в металлическом корпусе, которые располагаются под углом 90 градусов.

Трубка, у которой диаметр больше, имеет две резьбы на концах. Именно в ней находиться обратный клапан. Его задача направлять воду только в одну сторону, благодаря «тарелке».

Из-за действия давления, которое направленно в бойлер, заслонка открывается и сжимает пружину. После того как давление выравнивается, клапан на водонагреватель автоматически закроется.

Второй цилиндр с меньшим диаметром выполняет задачу открывания заслонки, когда давление в первом клапане увеличено выше нормы. Именно эта функция защищает от взрыва.

Как установить предохранительный клапан на бойлер самостоятельно

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.
