Водонагреватель является одним из самых важных устройств в любом доме. Он обеспечивает нам горячую воду для мытья, купания и других бытовых нужд. Однако, водонагреватель может быть опасным, если неправильно установлен или не был проверен на предмет дефектов. Одним из самых важных элементов безопасности водонагревателя является предохранительный клапан.

Что такое предохранительный клапан?

Предохранительный клапан — это устройство, которое установлено на водонагревателе для предотвращения перегрева воды. Он защищает вас и ваш дом от возможных пожаров и взрывов, которые могут произойти, если вода нагревается слишком сильно.

Почему предохранительный клапан необходим?

Предохранительный клапан необходим для защиты вашего водонагревателя от перегрева. Если вода нагревается слишком сильно, она может вызвать взрыв, который может привести к серьезным повреждениям вашего дома и угрозе для вашей безопасности.

Предохранительный клапан также защищает ваш водонагреватель от коррозии. Если вода нагревается слишком сильно, она может вызвать коррозию, которая может повредить ваш водонагреватель и сократить его срок службы.

Как работает предохранительный клапан?

Предохранительный клапан работает на основе принципа давления. Когда вода нагревается, она расширяется и увеличивает давление в системе. Если давление становится слишком высоким, предохранительный клапан открывается и позволяет воде выйти из системы, чтобы снизить давление.

Предохранительный клапан также может открыться, если вода нагревается слишком сильно. Это предотвращает перегрев воды и предотвращает возможные взрывы и пожары.

Как часто нужно проверять предохранительный клапан?

Предохранительный клапан должен быть проверен минимум раз в год. Проверка включает в себя проверку давления и надежности клапана. Если клапан не работает правильно, он должен быть заменен.

Таблица: Как проверить предохранительный клапан

ШагОписание 1Отключите электричество и газовое или электрическое питание водонагревателя. 2Наденьте защитные очки и перчатки. 3Убедитесь, что предохранительный клапан находится в верхней части водонагревателя. 4Нажмите на предохранительный клапан, чтобы проверить его надежность. Если клапан открывается и вода выходит из системы, значит он работает правильно. 5Если клапан не открывается или не работает правильно, он должен быть заменен.

Список: Преимущества предохранительного клапана

Предотвращает перегрев воды

Уменьшает риск пожаров и взрывов

Защищает ваш водонагреватель от коррозии

Увеличивает срок службы вашего водонагревателя

Обеспечивает безопасность вашего дома и семьи

Заключение

Предохранительный клапан является важным элементом безопасности водонагревателя. Он защищает вас и ваш дом от опасностей, связанных с перегревом воды. Если вы не проверяли свой предохранительный клапан уже давно, рекомендуется сделать это как можно скорее.

Связанные вопросы и ответы:

Что такое предохранительный клапан на водонагревателе

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие риски возникают при отсутствии предохранительного клапана на водонагревателе

Выпускают несколько видов предохранительных клапанов: прорывные, пружинные,магнитно-пружинные,рычажно-грузовые. Для защиты водонагревателей применяют пружинные устройства.

Клапаны такого типа обладают следующими преимуществами:

• Могут применяться много раз. После срабатывания и сброса давления рабочий механизм возвращается в исходное положение, перекрывая утечку горячей воды.
• Рассчитаны на давление 0,6–0,8 МПа. Величина давления срабатывания соответствует нормальному давлению в водопроводной системе или в емкости. При необходимости можно установить устройства на большее давление без существенного удорожания.

Клапан состоит из корпуса с выпускным патрубком, тарельчатого седла, пружины, защитной крышки. Вместо седла в устройствах для бойлеров большой емкости в качестве запорного устройства применяется шаровой узел. Такая конструкция более надежна и устойчива к износу. Клапан может комплектоваться рукояткой для ручного принудительного сброса давления.

Выпускают также совмещенные пружинные клапаны. Устройства предохраняют от повышения давления и предотвращают попадание горячей воды во входной патрубок. Клапаны совмещают функции предохранительного и обратного.

Прорывные клапаны применяются реже. Устройства рассчитаны на сброс большого объема воды. При повышении давления мембрана клапана разрывается, выпуская рабочую среду из емкости или трубы. Устройства такой конструкции действуют однократно. После срабатывания замене подлежит мембрана или сам клапан.

Как предохранительный клапан на водонагревателе работает

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

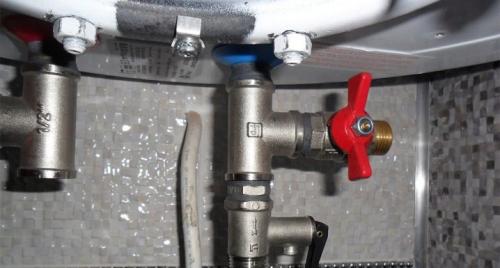

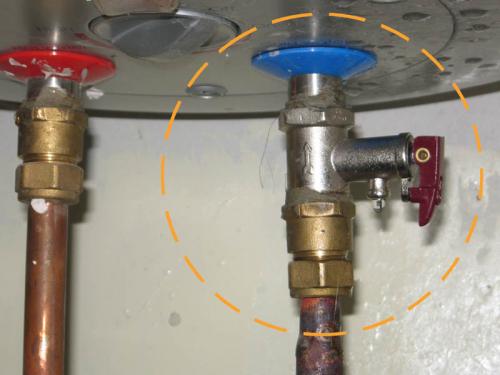

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Какие материалы используются для изготовления предохранительного клапанов на водонагревателях

• 1 Устройство и принцип работы клапана
• 2 Как работает предохранительный клапан в различных ситуациях
  • 2.1
  • 3 Рекомендации по выбору и монтажу предохранительного клапана
    • 4 Часто задаваемые вопросы (F.A.Q.)

    Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу - обеспечение безопасности эксплуатации электрического нагревателя.

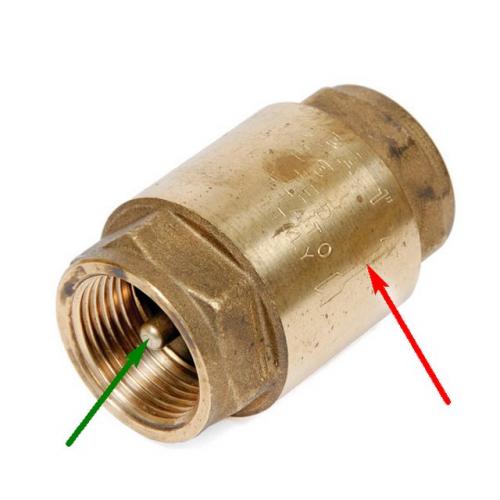

    Для сравнения – рассмотрим устройство обычного обратного клапана:



    Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

    Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси - штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

    При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

    Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

    Предохранительный же клапан устроен несколько сложнее:



    Устройство предохранительного клапана для водонагревателя

    По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

    В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

    На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

    А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

    В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

    Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно - под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

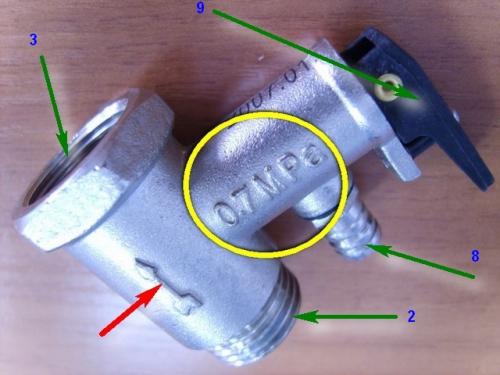

    Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

    На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

    На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как часто нужно менять предохранительный клапан на водонагревателе

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Как выбрать подходящий предохранительный клапан для своего водонагревателя

Иногда владельцы демонтируют обратный клапан. Если вода поступает в нагреватель равномерно, то такой вариант возможен. Однако при небольшом сбое возможны такие последствия:

1. Снижение уровня жидкости ниже нагревательных элементов. В этом случае они быстро перегорят, а замена их обойдется недешево.
2. Изменение давления в водопроводе в результате парообразования. В этом случае происходит разрыв накопительного бака с выплескиванием кипятка наружу. Возникает угроза получения ожогов для окружающих водонагреватель людей.

Функции

Основными функциями этого узла являются:

1. Аварийный сброс излишков жидкости при ее расширении в результате нагрева. В этом случае возрастает воздействие на стенки бака, что может привести к их деформации или разрушению. В зависимости от напора вода начинает капать через клапан или течь сильным потоком.
2. Предотвращение влияния на корпус гидроударов, которые возникают при резком увеличении скорости наполнения бойлера. Возникающее при этом давление выравнивается через предохранительное устройство.

Принцип работы

Основными деталями предохранительного клапана являются:

1. Стальной или латунный корпус, иногда с никелевым, хромовым или цинковым покрытием для продления срока службы. У него есть внешняя резьба для монтажа на накопительный бак и патрубок для отвода жидкости.
2. Большой и малый цилиндры, расположенные в виде буквы Т, с пружинами и тарельчатыми пластинами.

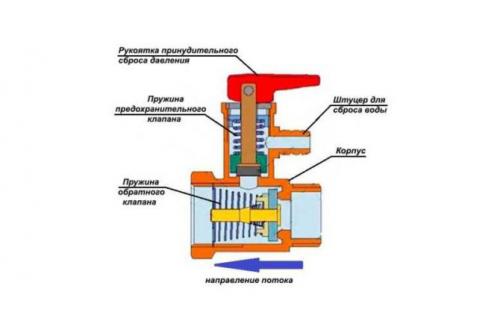

Устройство предохранительного клапана.

Порядок срабатывания устройства таков:

1. До тех пор, пока напор в накопителе меньше, чем в трубопроводе, клапан большого цилиндра открыт. По мере заполнения пластина большого цилиндра поджимается к выступам корпуса пружиной и прекращает подачу жидкости.
2. Во время нагрева происходит повышение температуры и давления внутри бойлера. Пока оно не превышает максимально допустимое, клапан не работает.
3. Как только давление превышает предельное, происходит сжатие пружины малого цилиндра. В результате открывается проход к выходному штуцеру, через который излишки воды стекают по трубке.
4. После выравнивания давлений клапан закрывается.

Для того чтобы жидкость не стекала на пол, на сброс надевают трубку из армированного прозрачного материала и закрепляют ее прочными металлическими хомутами. Через ее стенки владелец контролирует работоспособность предохранительного устройства. Если вода при нормальной работе лишь чуть подкапывает, то клапан исправен. В этом случае через него выходит за сутки примерно 1,5-3% воды от общего объема водонагревателя.

Если этот показатель больше, то нужно искать причину неполадок — утечку в баке или поломку клапана.

Можно ли установить предохранительный клапан на водонагреватель самостоятельно

Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:

Некачественные изделия

Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;

Загрязнение

Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;

Избыточное давление в системе водоснабжения

Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.

Дефекты от механических повреждений

Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;

Протечки бака

Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;

Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.

Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.

Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.
