Какие предохранительные клапаны лучше использовать для бойлера

Какие предохранительные клапаны лучше использовать для бойлера

У предохранительных клапанов всех разновидностей предельно простая конструкция. Внутри литого корпуса из латуни или стального сплава расположен элементарный пружинный механизм. При превышении давления пружина с золотником сжимается, а поток выталкивает воду или теплоноситель в боковой патрубок, к которому подключают гибкий прозрачный шланг для контроля, реже его выводят в канализацию. В подсоединенном шланге всегда будет некоторое количество воды. Это подтверждение нормальной работы предохраняющего приспособления.

В поиске лучшего предохранительного клапана для водонагревателя помогут следующие критерии:

1. Назначение . Предохранительные клапаны устанавливают в трубопроводы, по которым перемещается любая нагреваемая жидкость в отопительные и ГВС контуры. Устройства для работы в паре с бойлерами конструктивно отличаются от средств защиты сетей теплоснабжения рукояткой, с помощью которой избыток горячей воды принудительно сбрасывается в дренажный шланг.
2. Предельное давление. В технической документации и на самих устройствах указывают предельное давление, превышение которого сопровождается выводом жидкой среды в дренаж.
3. Материал корпуса. Большинство представленных на рынке моделей предохранительных клапанов, предназначенных для защиты водонагревателей и трубопроводов от разрыва, выполнено из латуни. Если корпус покрыт дополнительной хромовой защитой, меньше вероятность ржавления и окисления.
4. Обратный клапан. Модели с вмонтированным в основной патрубок обратным клапаном исключают движение нагретой воды в возвратном направлении, уравновешивают давление на предыдущем и последующем участке трубопровода, защищают от гидроударов.
5. Температура среды. Указанный производителем температурный предел недопустимо превышать, чтобы исключить преждевременный выход из строя, а также ослабление основного рабочего органа – стальной пружины.

Связанные вопросы и ответы:

Что такое предохранительный клапан для бойлера

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие типы предохранительных клапанов существуют для бойлера

Выпускают несколько видов предохранительных клапанов: прорывные, пружинные,магнитно-пружинные,рычажно-грузовые. Для защиты водонагревателей применяют пружинные устройства.

Клапаны такого типа обладают следующими преимуществами:

• Могут применяться много раз. После срабатывания и сброса давления рабочий механизм возвращается в исходное положение, перекрывая утечку горячей воды.
• Рассчитаны на давление 0,6–0,8 МПа. Величина давления срабатывания соответствует нормальному давлению в водопроводной системе или в емкости. При необходимости можно установить устройства на большее давление без существенного удорожания.

Клапан состоит из корпуса с выпускным патрубком, тарельчатого седла, пружины, защитной крышки. Вместо седла в устройствах для бойлеров большой емкости в качестве запорного устройства применяется шаровой узел. Такая конструкция более надежна и устойчива к износу. Клапан может комплектоваться рукояткой для ручного принудительного сброса давления.

Выпускают также совмещенные пружинные клапаны. Устройства предохраняют от повышения давления и предотвращают попадание горячей воды во входной патрубок. Клапаны совмещают функции предохранительного и обратного.

Прорывные клапаны применяются реже. Устройства рассчитаны на сброс большого объема воды. При повышении давления мембрана клапана разрывается, выпуская рабочую среду из емкости или трубы. Устройства такой конструкции действуют однократно. После срабатывания замене подлежит мембрана или сам клапан.

Как часто нужно менять предохранительный клапан на бойлере

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми поломками бойлера и ремонтом . Не хватает навыков – пригласите специалиста из сервисного центра.

Какие факторы могут повлиять на работу предохранительного клапана

Перед тем как остановиться на конкретном предохранительном оборудовании, нужно обязательно подробно ознакомиться с техническими характеристиками котельной установки.

На работе предохранительного клапана негативно отражаются минусовые температуры. Поэтому достаточно важной характеристикой для устройства является наличие защиты от промерзания

Не стоит пренебрегать изучением инструкций производителя, в которых указываются все предельные значения.

Решающую роль в выборе устройства для отопления имеют несколько критериев:

1. Производительность котла.
2. Максимально допустимое давление среды для тепловой мощности нагревательного оборудования.
3. Диаметр предохранительного клапана.

Следует проверить, чтобы регулятор давления в устройстве имел диапазон, в пределы которого входят параметры того или иного котла. Давление срабатывания должно быть на 25-30% больше рабочего показателя, требуемого для стабильной работы системы.

Чем выше рабочие показатели давления, тем меньше времени должен тратить прибор на срабатывание. Разрыв между давлением на старте движения и при полном открытии затвора должен составлять 15 % для номинального значения меньше 2,5 атм, 10% — для более высоких параметров

Диаметр предохранительного клапана не может быть меньше разъема подводящего патрубка. Иначе постоянное гидравлическое сопротивление не даст предохранителю в полной мере выполнять непосредственные задачи.

Оптимальный материал изготовления оборудования – латунь. Она обладает малым коэффициентом температурного расширения, при котором исключено разрушение корпуса от воздействий сильного давления.

Регулирующий блок производят из термостойких пластиковых материалов, сохраняющих нужную жесткость даже при контакте с кипящей жидкостью.

Как узнать, что предохранительный клапан на бойлере не работает

Иногда владельцы демонтируют обратный клапан. Если вода поступает в нагреватель равномерно, то такой вариант возможен. Однако при небольшом сбое возможны такие последствия:

1. Снижение уровня жидкости ниже нагревательных элементов. В этом случае они быстро перегорят, а замена их обойдется недешево.
2. Изменение давления в водопроводе в результате парообразования. В этом случае происходит разрыв накопительного бака с выплескиванием кипятка наружу. Возникает угроза получения ожогов для окружающих водонагреватель людей.

Функции

Основными функциями этого узла являются:

1. Аварийный сброс излишков жидкости при ее расширении в результате нагрева. В этом случае возрастает воздействие на стенки бака, что может привести к их деформации или разрушению. В зависимости от напора вода начинает капать через клапан или течь сильным потоком.
2. Предотвращение влияния на корпус гидроударов, которые возникают при резком увеличении скорости наполнения бойлера. Возникающее при этом давление выравнивается через предохранительное устройство.

Принцип работы

Основными деталями предохранительного клапана являются:

1. Стальной или латунный корпус, иногда с никелевым, хромовым или цинковым покрытием для продления срока службы. У него есть внешняя резьба для монтажа на накопительный бак и патрубок для отвода жидкости.
2. Большой и малый цилиндры, расположенные в виде буквы Т, с пружинами и тарельчатыми пластинами.

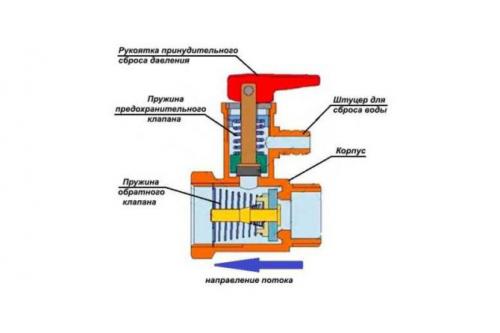

Устройство предохранительного клапана.

Порядок срабатывания устройства таков:

1. До тех пор, пока напор в накопителе меньше, чем в трубопроводе, клапан большого цилиндра открыт. По мере заполнения пластина большого цилиндра поджимается к выступам корпуса пружиной и прекращает подачу жидкости.
2. Во время нагрева происходит повышение температуры и давления внутри бойлера. Пока оно не превышает максимально допустимое, клапан не работает.
3. Как только давление превышает предельное, происходит сжатие пружины малого цилиндра. В результате открывается проход к выходному штуцеру, через который излишки воды стекают по трубке.
4. После выравнивания давлений клапан закрывается.

Для того чтобы жидкость не стекала на пол, на сброс надевают трубку из армированного прозрачного материала и закрепляют ее прочными металлическими хомутами. Через ее стенки владелец контролирует работоспособность предохранительного устройства. Если вода при нормальной работе лишь чуть подкапывает, то клапан исправен. В этом случае через него выходит за сутки примерно 1,5-3% воды от общего объема водонагревателя.

Если этот показатель больше, то нужно искать причину неполадок — утечку в баке или поломку клапана.

Как правильно установить предохранительный клапан на бойлере

Требований к правильной установке клапанного устройства немного:

• Предохранительный клапан всегда устанавливается в разрыв магистрали холодной воды между запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
• Максимальное расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
• Для большинства моделей предусмотрена вертикальная установка устройства, при этом вода должна поступать снизу вверх. Направление движения водяного потока обозначается стрелочкой на корпусе.

Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень удобна в пользовании – хорошо видно, как работает предохранительный клапан.

Чтобы не сверлить или не резать канализационную трубу, можно использовать специальный тройник для стиральных машин, как на

Перед установкой корпус аккуратно продувают воздухом, чтобы избежать неплотного прилегания тарелки к седлу из-за случайно попавшего внутрь мусора или обрезков паковочной ленты. Сборку клапана выполняют по традиционной схеме – резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом или подводными шлангами.

Перед запуском бойлера соединение на холодную опрессовывают под рабочим давлением. Если в течение 5-7 мин на стыках не появились капельки воды, значит, установка выполнена правильно.

Можно ли использовать один и тот же предохранительный клапан для разных типов бойлеров

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Что делать, если предохранительный клапан на бойлере открылся

• 1 Устройство и принцип работы клапана
• 2 Как работает предохранительный клапан в различных ситуациях
  • 2.1
  • 3 Рекомендации по выбору и монтажу предохранительного клапана
    • 4 Часто задаваемые вопросы (F.A.Q.)

    Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу - обеспечение безопасности эксплуатации электрического нагревателя.

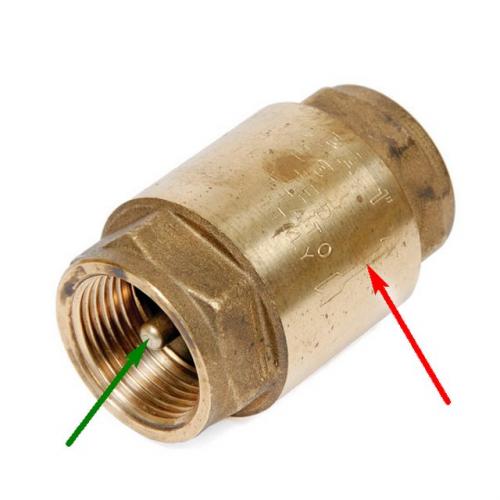

    Для сравнения – рассмотрим устройство обычного обратного клапана:



    Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

    Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси - штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

    При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

    Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

    Предохранительный же клапан устроен несколько сложнее:

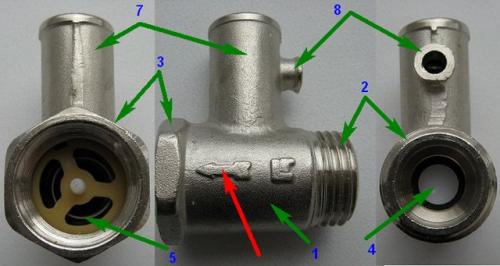

    Устройство предохранительного клапана для водонагревателя

    По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

    В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

    На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

    А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

    В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

    Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно - под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

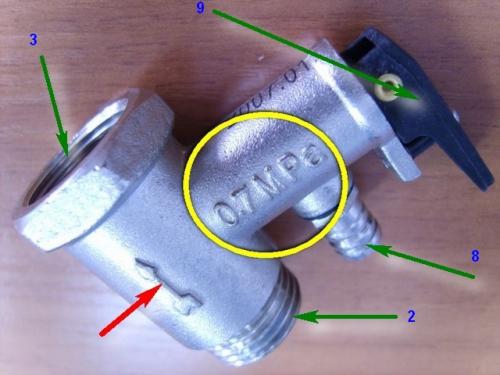

    Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

    На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

    На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Какие материалы используются для изготовления предохранительных клапанов для бойлера

Если из предохранительного клапана водонагревателя вода течёт, не переставая, независимо от интенсивности ее использования в локальной системе горячего водоснабжения квартиры или суточной интенсивности использования во всём доме, то вероятность выхода из строя изделия весьма высока. Причины поломок могут быть следующие:

Некачественные изделия

Многие владельцы водонагревателей, экономя на комплектующих, приобретают дешёвые китайские предохранительные клапана. Эти устройства имеют довольно слабые пружины, а сборка выполнена некачественно с нарушением герметичности цилиндров. Такие клапана быстро выходят из строя и срабатывают даже при низком давлении в баке бойлера и начинают течь. Настоятельно рекомендуется заменить изделие на более качественное;

Загрязнение

Если вода в системе водоснабжения имеет низкое качество, а бак бойлера долго не проходил техобслуживание и не очищался от накипи, ржавчины и других твердых частиц, то с большой долей вероятности можно сказать, что внутрь попала твердая частица и не даёт пружине разжаться. В качестве экспресс ремонта рекомендуется открыть клапан на полную и пусть вода течет несколько минут. Засор может вынести потоком воды и пружина станет на свое место;

Избыточное давление в системе водоснабжения

Такая ситуация наблюдается на последних этажах многоквартирных высотных домов, если система водоснабжения имеет верхнюю подачу. Определить, это довольно просто. Будет наблюдаться непрерывная слабая протечка. Более точно проверить давление в системе можно, присоединив к трубе подачи манометр на гибком шланге. Стандартное давление составляет 1,5-3 атм. Если эти показатели превышены, то на входе в локальную систему водоснабжения квартиры рекомендуется установить редукционный клапан. Это устройство предназначено для регулировки давления. Его применение не только устраняет течь предохранительного клапана бойлера, но и защитит некоторые бытовые приборы (стиральная машина, посудомойка) и смесительные краны сантехнического оборудования.

Дефекты от механических повреждений

Причины физического воздействия, как на предохранительный клапан, так и на бойлер могут быть самые разные: падение, повреждение во время чистки, монтажа или транспортировки. При этом повреждённой может быть пружина или прокладка устройства, а также подающий патрубок водонагревателя. Если поврежденный клапан можно заменить на новый, то с ремонтом бойлера рекомендуется обратиться к специалистам;

Протечки бака

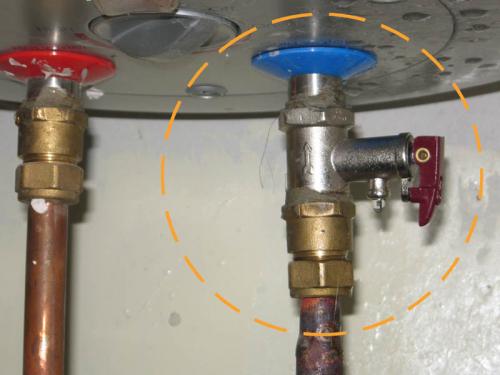

Подтекание может образоваться в месте подсоединения трубы к бойлеру или течет сам бак. В этом случае вода стекает по защитному устройству и может показаться, что течет предохранительный клапан. Причины таких протечек могут быть самыми разными: сквозная коррозия материала бака, разгерметизация швов, и т.п. В этом случае речь идет уже о замене самого бойлера;

Разгерметизация в месте подсоединения устройства к патрубку водонагревателя.

Одна из наиболее распространенных поломок. Причиной является строение и утрата эластичности уплотнительной прокладки или ФУМ ленты. Ремонт заключается в демонтаже и повторной установке.

Износ. В результате длительной эксплуатации пружина теряет упругость и открывает сливное отверстие даже при рабочем давлении системы водоснабжения. Потребуется замена устройства.
