МОНТАЖ АВТОМАТИЧЕСКИХ секционных ВОРОТ.. Коротко о конструктивных особенностях секционных ворот
МОНТАЖ АВТОМАТИЧЕСКИХ секционных ВОРОТ.. Коротко о конструктивных особенностях секционных ворот
С точки зрения эстетики и функциональности секционным воротам, пожалуй, нет равных. Это современное изобретение представляет собой герметичное полотно из металлических секций, которое движется на подшипниковых роликах по металлическим направляющим. В открытом состоянии возможно два варианта размещения полотна:
- Горизонтальный — полотно заводится под потолок параллельно полу.
- вертикальный — полотно становится отвесно выше дверного проёма. Редкость для стандартных гаражей.
Управление воротами может быть ручным и автоматическим. Благодаря подъёмно-силовому механизму вес ворот скомпенсирован, и полотно открывается лёгким усилием. Автоматическое управление подразумевает подъём или опускание полотна электроприводом, который обычно приводится в действие с пульта ДУ.
Механизм балансировки полотна ворот, который собственно и облегчает их ручное открытие, бывает двух типов: пружины растяжения и торсионные. Пружины растяжения позволили производителям удешевить конструкцию ворот. Механизм менее металлоёмкий, проще в производстве и установке. Торсионный считается более надёжным и долговечным механизмом.
Установка секционных ворот алютех. Как правильно установить ворота?
Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:
- Молоток;
- Плоскогубцы;
- Уровень и рулетка;
- Дрель с набором сверл разного диаметра.
При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.
Подготовка дверного проема
Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема.
Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.
Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.
Возможный вариант выполнения притолоки
Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.
После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.
Процесс монтажа ворот
Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.
Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!
В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.
Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели.
После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

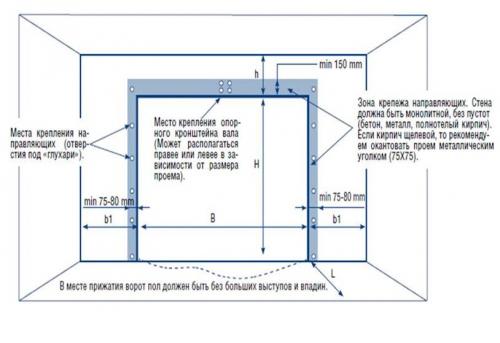

Предполагаемые места крепления
Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.
Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.
Начинать сборку рекомендуется с нижней части полотна.
Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.
Установка автоматических ворот в гараж. Как установить ворота?
Процесс монтажа ворот ответственный и требует особой внимательности. Мы выбрали основные правила о которых не следует забывать при установке.
- Главное правило монтажа дверей и ворот – соблюдение абсолютной вертикали дверного проема и надежное крепление всех деталей конструкции. В отличие от более простых распашных, секционные ворота не потерпят перекошенности – они просто не будут работать или будут, но некачественно.
- Для монтажа нужно использовать именно те размеры болтов, дюбелей и саморезов, которые подходят для вашей конструкции. Уточнить этот вопрос лучше еще при покупке.
- Для выравнивания конструкции категорически не рекомендуется использовать монтажную пену или изделия из дерева. Наиболее оптимальный вариант – металлические пластинки разного размера.
Помня эти три простые правила, даже своими руками вы сможете произвести качественную установку ворот без лишних сложностей. Если все-таки сомневаетесь в своих силах, обратите внимание на инструкцию. Для каждой системы ворот предусмотрена вложенная инструкция по установке, которая значительно упростит для вас весь процесс.
Наконец, закончив все подготовительные работы и уточнив необходимые детали, мы готовы перейти непосредственно к процессу установки.
- На подготовленный проем ворот нужно нанести схему ворот. Ее можно заранее составить самостоятельно, но лучше посмотреть в инструкции – шансы ошибиться меньше. Главное что вам необходимо сделать – отметить места креплений. От того насколько точно вы поставили отметки, будет зависеть правильность сборки конструкции, поэтому будьте внимательны.
- Далее выставляется и фиксируется вертикаль проема.
- Можно начинать крепление несущих деталей. Обязательно следуйте инструкции.
- Полотно ворот собирается начиная с нижней ламели. При сборке следует соблюдать осторожность и внимательность. Панели должны плотно прилегать.

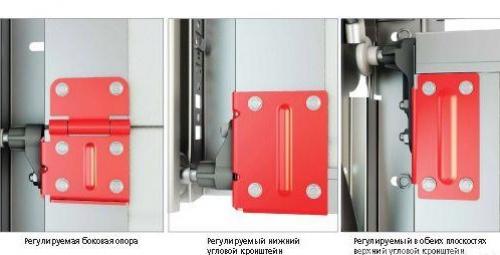

- Последняя (верхняя) часть полотна должна быть надежно соединена с нащельником. Добиться плотного прилегания можно с помощью регулировки кронштейнов.
- После установки панелей можно монтировать системы управления, ручки, замки и прочие аксессуары.
- Производится монтирование уравновешивающих пружин. Обратите внимание на то, чтоб подъемные тросы были хорошо натянуты.
- Установка автоматических гаражных ворот своими руками предполагает подсоединение к электросети, что и производится на этом этапе.
Установка секционных ворот дорхан. Разнообразие моделей
Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:
- секционные ворота;
- откатные;
- складные;
- гибкие.
Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.
Секционные ворота
Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.
Откатные
Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:
- экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
- конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
- отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.
Складные
Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.
Гибкие
Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.
