Приобретая детектор для инициации светильника в ответ на обнаружение перемещения объекта в зоне действия, каждый настраивает его в соответствии с конкретными условиями эксплуатации. Однако рассмотрим, как настроить датчик движения для освещения в помещении в общей ситуации:

• Установить и подключить датчик в соответствии с инструкцией от производителя и правилами электромонтажных работ.
• Отрегулировать угол обзора.
• Протестировать прибор с установленными заводскими настройками.
• Внести корректировки, если требуется, подкрутив регуляторы.

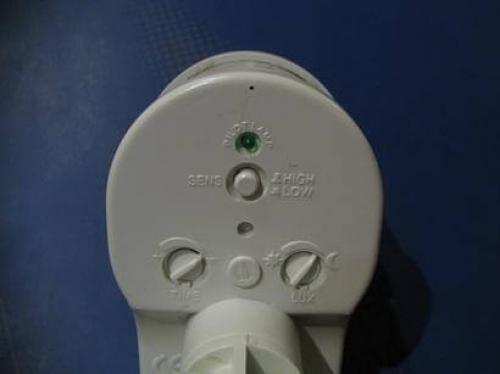

Все современные датчики движения оснащаются двумя или тремя регуляторами. Ниже рассмотрим, как выполнить их правильную настройку.

Какие показатели можно регулировать в датчике?

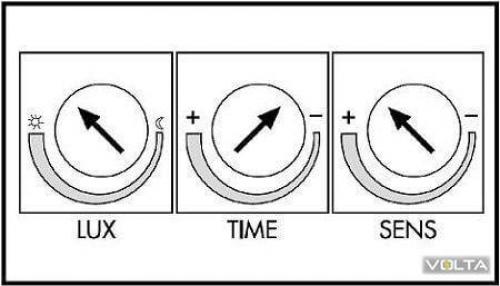

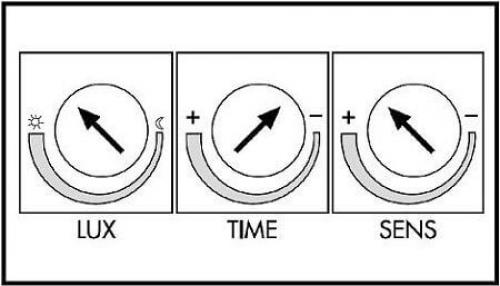

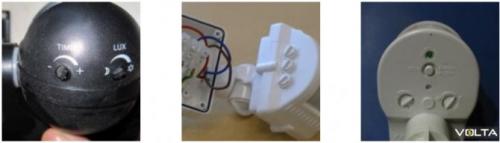

Как правило все последние модели датчиков движения имеют возможность отрегулировать освещенность, чувствительность, время задержки отключения света, а также угол установки.

Если правильно отрегулировать все эти показатели, то Вы можете получить экономию до 50%, что весьма существенно. И стоит учесть, что в устаревших моделях датчиков движения может быть только два настраиваемых показателя – чувствительность и время задержки или освещенность. Пример на фото ниже:

Теперь подробно рассмотрим, как следует проводить настройку показателей на светильнике либо прожекторе.

Настройка показателей датчика

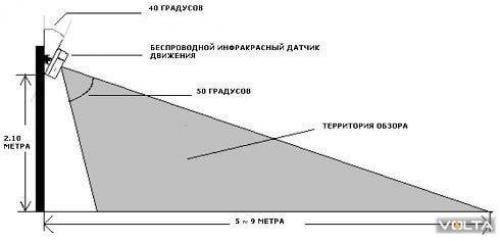

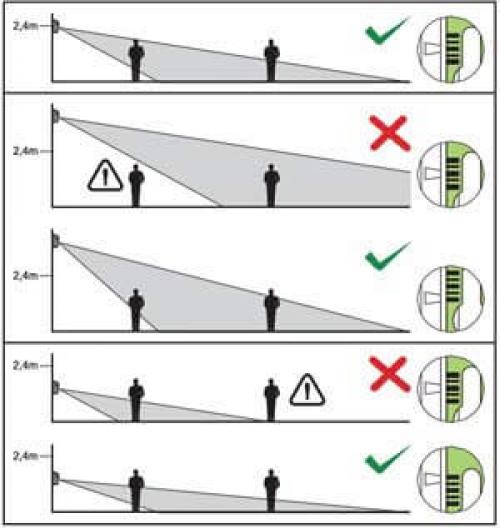

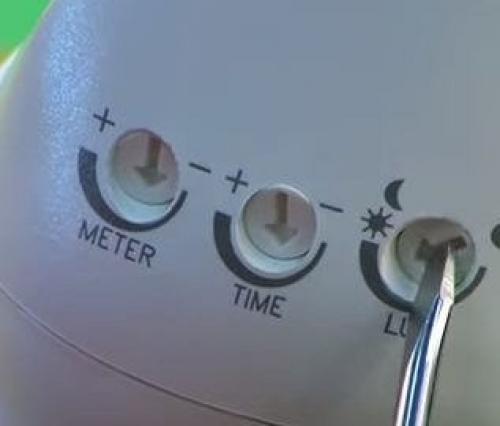

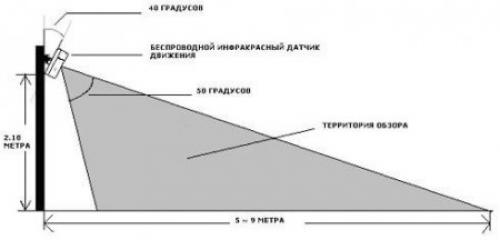

В первую очередь проводят регулировку рабочей зоны покрытия датчика. В новых моделях датчиков движения детектор выполнен отдельной составляющей, которая закрепляется на шарнирах. Как раз его Вам и предстоит настроить таким способом, чтобы инфракрасные лучи могли захватить как можно большую область обнаружения. Также стоит учесть, что важную роль в этом деле играет и высота установки датчика движения, поэтому Вы должны постараться выбрать наиболее оптимальную высоту установки.

Чувствительность датчика движения

Далее Вы снижаете величину чувствительности покуда не получите оптимальный режим работы датчика. Однако Вам стоит понимать, если Вы держите крупную собаку, которая может пробегать мимо датчика, то настроить датчик игнорировать её присутствие скорее всего не получится.

Как увеличить чувствительность датчика движения. Правильная настройка датчика движения под конкретные задачи

В современном мире многие люди давно пользуются разными приборами для экономии электроэнергии. Именно такими и являются датчики движения (ДД). Потому что с их помощью можно регулировать включение и отключение света в любом помещении, доме, квартире или на улице только в тот момент, когда это нужно. Таким образом, лампочка в светильнике или фонарь во дворе не будут все время гореть без надобности.

Большим спросом этот прибор пользуется не только у владельцев частных домовладений, но и широко применяется для контроля подъездных и уличных светильников, ламп на лестничных площадках. Также с их помощью можно вести видеонаблюдение. Ведь это не только удобно, чтобы без особых усилий при появлении человека в определенном месте загорался свет. А также получается экономия электроэнергии и, как следствие, личных финансов. Но если приходится первый раз самостоятельно устанавливать такую аппаратуру, то полезно будет узнать, как настроить датчик движения.

Для начала надо внимательно прочитать инструкцию. Проверить, чтобы комплектация совпадала с той, что указана в паспорте оборудования. Схема работы таких приборов очень проста. Датчик движения постоянно отслеживает помещение или прилегающую территорию с помощью инфракрасных лучей. При движении объекта идет подача сигнала (в зависимости от выставленных настроек), и происходит замыкание контактов по цепи, вследствие чего подается электричество на светильник, прожектор или лампу. Через некоторое время, при отсутствии повторных сигналов, цепь разрывается, и свет выключается.

Схемы подключения датчиков движения

Схема подключения должна быть отображена в инструкции, которая прилагается к прибору. В зависимости от модели датчика движения, подключение осуществляется двумя способами – с разрывом нулевого провода или подсоединением к светильнику напрямую. При этом фазный провод всегда имеет разрыв на контактах непосредственно самого датчика. Поэтому перед сборкой электрической цепи внимательно надо прочитать все пункты, которые описывает инструкция, чтобы правильно настроить прибор.

Есть два вида датчика движения:

К активным относятся микроволновый и ультразвуковой ДД. Их работа заключается в постоянном мониторинге помещения. При получении звуковых волн происходит срабатывание контактов и лампочка светится. Ультразвуковые менее популярны, так как при постоянном поиске движущихся предметов идет излучение волн, что при длительном воздействии может плохо отобразиться на организме человека.

Микроволновый имеет большой плюс, в отличие от ультразвукового он может вести поиск через преграды в виде стен. Поэтому находит частое применение в охранных объектах. К нему также может быть присоединена камера, чтобы в нужный момент начать видеозапись. Но в этом его и минус, потому что увеличивается вероятность ложной реакции.

Инфракрасный датчик движения срабатывает при появлении тепловых излучений. Так как человек или животное имеет определенную температуру тела, то, соответственно, они излучают инфракрасный свет. При обнаружении датчиком такого сигнала, контакты замыкаются и освещение включается. Они могут быть как пассивные, так и активные.

Принцип работы ИК датчика движения

В первом случае (пассивные) происходит постоянное слежение за температурой окружающей среды. Во втором (активные) – устанавливаются отдельно друг от друга приемник и передатчик сигнала. И когда происходит обрыв сигнала между ними, то срабатывают контакты, и включается лампа. Еще к пассивным относятся акустические ДД. Они срабатывают при хлопке, разговоре, при любом шуме, который происходит в зоне их действия.

Также возможно использование, так называемого, смешанного вида, где присутствует и активный, и пассивный элемент. Ложность срабатывания таких видов датчиков сводится к минимуму. Поэтому и цена у них на порядок выше.

В современном мире многие люди давно пользуются разными приборами для экономии электроэнергии. Именно такими и являются датчики движения (ДД). Потому что с их помощью можно регулировать включение и отключение света в любом помещении, доме, квартире или на улице только в тот момент, когда это нужно.

Для начала надо внимательно прочитать инструкцию. Проверить, чтобы комплектация совпадала с той, что указана в паспорте оборудования. Схема работы таких приборов очень проста. Датчик движения постоянно отслеживает помещение или прилегающую территорию с помощью инфракрасных лучей. При движении объекта идет подача сигнала (в зависимости от выставленных настроек), и происходит замыкание контактов по цепи, вследствие чего подается электричество на светильник, прожектор или лампу. Через некоторое время, при отсутствии повторных сигналов, цепь разрывается, и свет выключается.

Схемы подключения датчиков движения

Схема подключения должна быть отображена в инструкции, которая прилагается к прибору. В зависимости от модели датчика движения, подключение осуществляется двумя способами – с разрывом нулевого провода или подсоединением к светильнику напрямую. При этом фазный провод всегда имеет разрыв на контактах непосредственно самого датчика. Поэтому перед сборкой электрической цепи внимательно надо прочитать все пункты, которые описывает инструкция, чтобы правильно настроить прибор.

Правила настройки датчика движения

1. Установите датчик движения в месте, где будет наблюдаться движение, которое вы хотите отслеживать.
2. Установите чувствительность датчика движения, соответствующую вашим потребностям. Это можно сделать, изменяя настройки в меню программного обеспечения.
3. Проверьте, что датчик движения работает правильно, включив и выключив светильник или лампу.

Таким образом, с помощью правильной настройки датчика движения, вы сможете экономить электроэнергию и улучшить безопасность и комфорт в вашем доме.

Настройка датчика движения lux. Быстрый ответ: Что такое Sens на датчике движения?

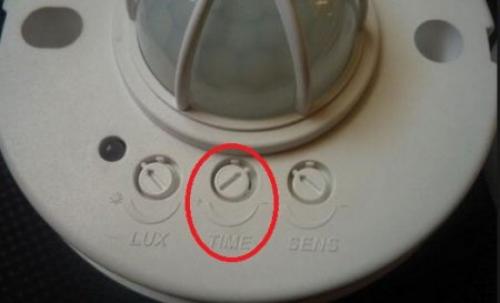

SENS — определяет уровень чувствительности сенсора движения к инфракрасному излучению; TIME — регулирует время задержки выключения; LUX — настраивает уровень освещенности: при повышенном пороге освещение включаться не будет, если уровень освещенности ниже установленного – датчик включит осветительные приборы.

Что означает Lux на датчике движения?

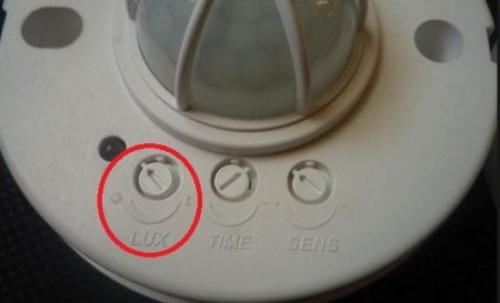

Освещенность Следующая настройка – порог освещенности, обозначенный на корпусе « LUX ». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст.

Что такое чувствительность датчика движения?

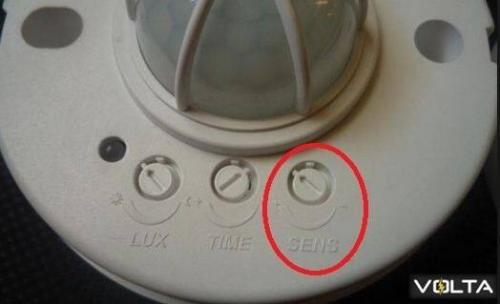

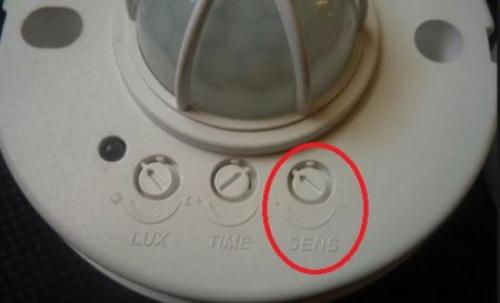

Чувствительность (SENS) датчика определяет дальность, на которой он обнаруживает движущиеся объекты. Стоит учитывать, что наибольшую чувствительность датчик имеет, когда движущийся объект передвигается перпендикулярно лучам зоны обнаружения, наименьшую – при движении параллельно лучам (см. рисунок 3).

Почему ломаются датчики движения?

Однако, как и другие устройства, датчики движения иногда ломаются , выходят из строя, работают неправильно. Это может быть связано с неполадками внутри прибора либо с неправильным подключением и настройкой. Если работа датчика дает сбои, нужно выяснить причину и устранить ее.

Какие есть датчики движения?

В зависимости от типа используемого излучения датчики движения делятся на:

• инфракрасные,
• ультразвуковые,
• фотоэлектрические, в которых применяется видимый свет,
• микроволновые,
• томографические, где используются радиоволны.

Как работает датчик освещенности?

Принцип работы датчиков освещенности заключается в отслеживании уровня светового излучения, попадающего в поле «видимости» прибора. Лучи света фокусируются с помощью фотоэлемента (светового реле) и направляются к детектору. … Требуемая освещенность , при которой срабатывает датчик света, составляет 5 – 50 люкс.

Как обмануть детектор движения?

Способы обойти датчик движения :

1. Экранирование – скрыться от датчика можно, прикрывшись куском стекла или тканью, но так, чтобы ни одна часть тела не вышло за периметры защиты. …
2. Движение рывками – передвигаться надо с перерывами, так как у большинства датчиков диапазон скорости обнаружения цели от 0,1 до 5 м/с.

На каком расстоянии работает датчик движения?

Важные характеристики датчиков движения Радиус действия (максимальная дистанция сканирования). В зависимости от модели датчики движения могут реагировать на появление людей на расстоянии от 5 до 50 метров.

Как работает датчик движения дома?

Датчики движения и присутствия автоматически включают/выключают освещение в помещении в зависимости от интенсивности естественного потока света и/или присутствия людей. Принцип их действия основан на регистрации изменения инфракрасного (ИК) излучения, вызванного перемещением или деятельностью человека.

Почему сам по себе включается датчик движения?

Причины ложного срабатывания датчиков движения потоки ветра, сквозняки и перемещение воздушных масс с разной температурой; наличие внешних ИК-излучателей, генерируемые волны, которых попадают в область чувствительности датчика .

Как проверить датчик движения работает или нет?

Чтобы проверить сразу наличие потенциалов фазы и нуля на датчике движения надо воспользоваться вольтметром и приложить его щупы к клеммам 1 и 2. Если на шкале прибора будет показан приемлемый уровень, то все нормально. В противном случае надо искать причину отсутствия напряжения.

Что значит используйте устройство с датчиком движения?

Это свойство используется для создания пассивных датчиков движения в системах автоматического включения освещения и охраны помещений. Такие датчики реагируют на малейшие изменения теплового излучения, вызываемые перемещением предметов в охраняемом помещении.

Сколько стоит датчик движения?

Датчик движения (pir), потолочный: угол обзора — 360°; уровень освещенности: 10-1275 Лк, … Цена 2100 руб.

Где устанавливаются датчики движения?

Нельзя ставить датчик движения рядом с приборами, которые излучают тепло или электромагнитные волны. Особенно эффективна установка датчика в помещениях, где вы находитесь малое количество времени (коридор, подвал). Устанавливать же данное устройство в спальнях, ванных комнатах, гостиных не рекомендуется.

Сколько потребляет датчик света?

Порог срабатывания выставляется в ручную от 5 до 2000 люкс. Потребление 0,45 Вт. Срок службы 10 000 часов.

Настройка датчика движения на прожекторе. Схема подключения

Следует начать рассмотрение этого вопроса с того, как правильно подсоединить датчик движения к светодиодному или любому другому типу прожектора. Ведь неправильное подключение может оказаться причиной замыкания или выхода прибора из строя. Даже если схемы подключения нет, разобраться в этом вопросе сможет даже новичок.

Начать требуется с того, что необходимо найти оптимальные места для размещения устройств . Тут следует принимать в расчет функционал каждой части. Сенсор должен быть смонтирован так, чтобы быть максимально ориентированным на точку предполагаемого появления человека. Требуется принимать в расчет максимальное расстояние реагирования, а также угол обзора . А диодный прожектор для освещения следует установить таким образом, чтобы он освещал максимально возможное пространство.

Кроме того, нужно учесть и длину кабеля, который потребуется, чтобы соединить элементы между собой.

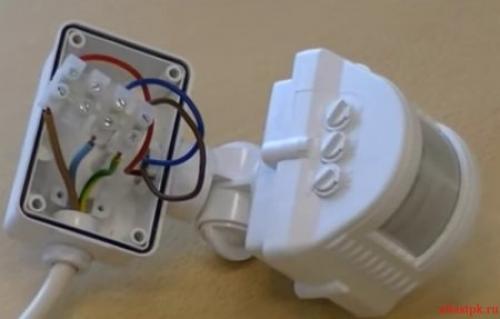

Теперь перейдем непосредственно к схеме подключения. Внутри корпуса светильника будет располагаться клеммная коробочка, где собрано 4 цепи, что имеют следующие функции и обозначения:

коричневый кабель фазы L должен быть подсоединен к датчику;

так называемый рабочий ноль, что имеет маркировку N, от колодки раздваивается на 2 магистрали, идущие на датчик и прожектор;

кабель защиты с маркировкой PE с клеммы заводится на корпус;

фазный кабель от выключателя датчика с маркировкой А через колодку уходит на прожектор.

Чтобы он начал работать корректно, следует подать рабочий и защитный нули, а также фазу проводом электропитания от щитка в помещении кабелями соответствующих цветов.

Далее на внутренней схеме фаза и ноль от колодки идут к датчикам, что отвечают за освещенность и движение, готовя их исполнительную область, блоки питания и логику к использованию. По плану, когда возникают причины для активации устройства, происходит замыкание внутреннего контакта, что подает потенциал фазы А на устройство. Из-за этого происходит его активация.

Размыкание осуществляется, когда движение в области, за которой идет наблюдение, исчезает, либо наступает нормальный уровень освещенности, что приводит к тому, что прожектор автоматически отключает свет.

Защитный ноль с маркировкой РЕ необходим для контроля и выключения возможных потерь тока при повреждении целостности изоляции проводки в осветительном устройстве. Защитным нулем можно пренебречь, если здание будет эксплуатироваться по специальной системе под названием TN-C.

То есть, если говорить максимально кратко, для подключения готового прожектора для улицы с датчиком движения потребуется просто к его колодке подключить кабели питания с маркировкой PE, L и N.

Как отрегулировать датчик движения света. Выбор места установки датчика движения

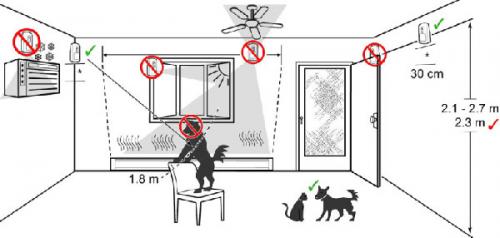

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар ( например, чайники и пр. ) или тепловое излучение ( обогреватели, трубы отопления, кондиционеры ).

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Настройка датчика движения IEK. Что из себя представляет датчик движения IEK ДД 009?

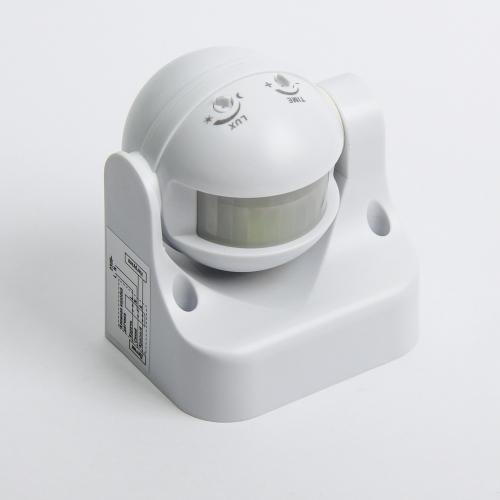

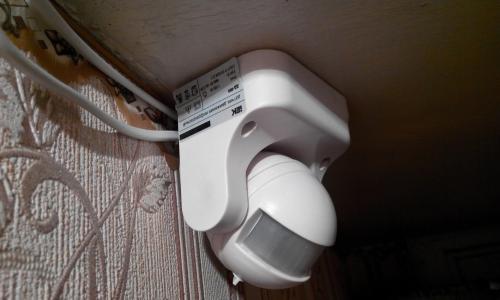

Датчик движения IEK ДД 009 представляет собой инфракрасный датчик. Он управляет освещением и реагирует на движущиеся объекты. Внутри находится реле, которое и управляет включением света.

Как выглядит и где используется?

Датчик может использоваться внутри помещения и на улице.

Прибор бывает в основном белого или черного цвета. Обычно датчики движения устанавливаются в местах общего пользования, где люди ходят, но постоянно включенный свет использовать нецелесообразно. Это лестничные площадки, подвалы, подъезды, дворы. В квартире часто необходимо установить такой датчик в ванной, туалете или коридоре.

Как работает: устройство и принцип действия

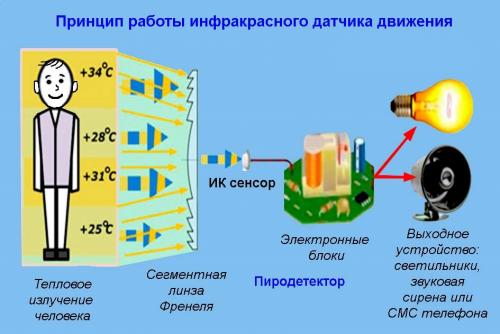

Датчик движения имеет инфракрасный сенсор, который реагирует на тепловые волны, излучаемые объектом. Сигнал поступает на выходное устройство, обычно это свет или звук.

Инфракрасный датчик движения ДД-009 имеет угол обзора 180º. Дальность действия данного устройства — 12 метров. Масса устройства составляет 0,16 кг. Устанавливаться датчик может как на стену, так и на потолок.

Отзывы о датчиках движения ДД 009: плюсы и минусы

По отзывам пользователей, датчики движения ДД 009, имеют свои положительные и отрицательные особенности.

Плюсы

• Экономия электроэнергии.
• Удобство. Не нужно беспокоиться о невыключенном свете, а также, если руки заняты, устройство все сделает за вас.
• Доступная стоимость.
• Простой монтаж.
• Подключение к сети 220 В.
• Возможность настройки чувствительности и задержки света.

Минусы

• При отсутствии движения свет отключается, а это не всегда удобно.
• Инфракрасный сенсор может ложно срабатывать на тепло светильника, близко расположенный отопительный прибор и т.п. Поэтому нужно место для прибора выбирать заранее.

Как настроить датчик движения с двумя регуляторами. Инструкция по настройке датчика движения

Узнайте, как настроить датчик движения, чтобы он не реагировал на животных и включал свет только ночью!

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами. Содержание:

Чем можно регулировать детектор?

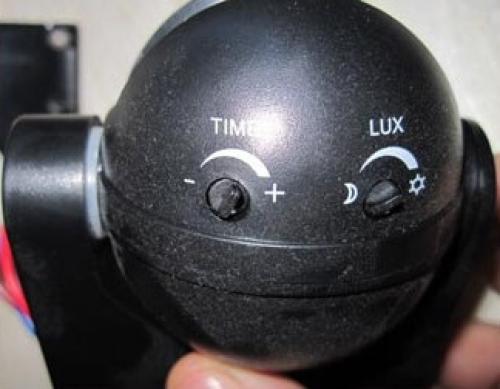

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.
