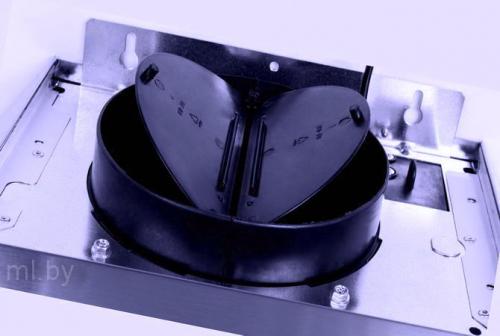

Обратный клапан для кухонной вытяжки и вентиляции: почему он необходим

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции . Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Связанные вопросы и ответы:

Вопрос 1: Что такое обратный клапан для кухонной вытяжки и вентиляции

Обратный клапан для кухонной вытяжки и вентиляции — это устройство, которое устанавливается в вентиляционной системе для предотвращения обратного тока воздуха. Он позволяет воздуху проходить только в одном направлении, обеспечивая эффективное удаление воздуха из помещения. Это важно, чтобы предотвратить проникновение запахов и влаги из вентиляции обратно на кухню. Обычно клапан состоит из подвижных частей, которые открываются при выходе воздуха и закрываются, когда поток прекращается. Это помогает поддерживать комфорт и свежесть воздуха в доме.

Вопрос 2: Как работает обратный клапан в системе вентиляции

Обратный клапан работает на основе простого принципа: когда воздух выходит через вентиляцию, клапан открывается, пропуская его наружу. Как только воздушный поток останавливается, клапан автоматически закрывается, не допуская проникновения воздуха обратно. Это обеспечивает одностороннее движение воздуха и предотвращает попадание посторонних запахов и влаги в помещение. Конструкция клапана может быть пружинной или гравитационной, что обеспечивает надежное закрытие без дополнительных механизмов. Таким образом, клапан эффективно выполняет свои функции без необходимости внешнего управления.

Вопрос 3: Какие преимущества использования обратного клапана для кухонной вытяжки

Использование обратного клапана на кухонной вытяжке имеет несколько преимуществ. Во-первых, он предотвращает проникновение неприятных запахов из вентиляции обратно на кухню, что особенно важно, если вентиляция общая. Во-вторых, он снижает уровень шума, который может возникать из-за движения воздуха в трубах. В-третьих, он защищает помещение от проникновения посторонних частиц и влаги, которые могут скапливаться в вентиляционных каналах. Это способствует поддержанию чистоты и сухости воздуха в доме. Кроме того, обратный клапан помогает сохранять тепло в помещении, не допуская его утечек через вентиляцию.

Вопрос 4: Где рекомендуется устанавливать обратный клапан в вентиляционной системе

Обычно обратный клапан устанавливается в месте, где вентиляционный канал выходит на улицу или в общий вентиляционный шахт. Это может быть как на самом вытяжном шкафу, так и в месте соединения с вентиляционной трубой. Важно, чтобы клапан был установлен так, чтобы он не препятствовал нормальному воздухообмену, но при этом надежно закрывал вентиляцию, когда она не используется. Также стоит учитывать, что клапан должен быть установлен в месте, доступном для осмотра и обслуживания, чтобы можно было своевременно чистить или заменять его при необходимости.

Вопрос 5: Как выбрать подходящий обратный клапан для кухонной вытяжки

Выбор обратного клапана зависит от нескольких факторов. Во-первых, нужно учитывать диаметр вентиляционного канала, чтобы клапан подходил по размеру. Во-вторых, важно выбирать изделия из качественных материалов, которые устойчивы к коррозии и выдерживают высокие температуры. В-третьих, стоит обратить внимание на конструкцию клапана: пружинные модели более надежны, тогда как гравитационные могут быть менее дорогими, но требуют периодического обслуживания. Также важно убедиться, что клапан подходит к типу вентиляционной системы, используемой в доме, и соответствует необходимым санитарным и техническим требованиям.

Вопрос 6: Как правильно установить обратный клапан на кухонную вытяжку

Установка обратного клапана требует внимания и соблюдения некоторых правил. Сначала нужно определить место установки – обычно это вход или выход вентиляционного канала. Затем необходимо снять старый клапан, если он есть, и очистить место установки от мусора и пыли. Далее, устанавливаем новый клапан, убедившись, что он правильно подогнан по размеру и надежно закреплен. Важно проверить герметичность соединения, чтобы избежать утечек воздуха. После установки рекомендуется протестировать клапан, создав воздушный поток и убедившись, что он открывается и закрывается правильно. Также стоит периодически осматривать и чистить клапан, чтобы обеспечить его бесперебойную работу.

Что такое обратный клапан для кухонной вытяжки и вентиляции

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов . Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

Ручные . Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.

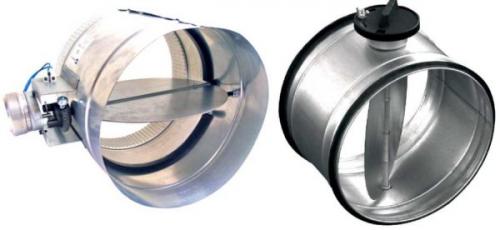

С электроприводом . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
Механические . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

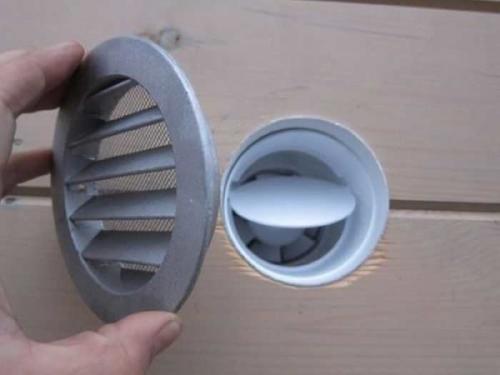

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

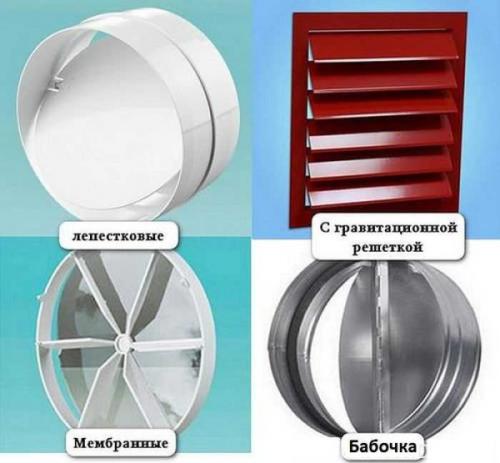

Виды заслонок на обратном клапане для вентиляции
С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.
Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

Для чего предназначен обратный клапан в системе вентиляции

Наличие антивозвратного клапана вытяжки для кухни не дает воздуху, находящемуся в воздуховоде, возвращаться на кухню через включенную вытяжку.

Во время приготовления пищи содержание окиси углерода в воздухе превышает безопасную норму в 10 раз и более. От такого воздуха на кухне страдает не только повар, но и все члены семьи, находящиеся в квартире, так как газообразные вредные соединения очень быстро распространяются по всей квартире. В это же время жир и копоть поселяются на стенах, фасадах и потолке кухни под заказ . О том как выбрать практичный потолок на кухню читайте во второй части данного материала. Самый лучший способ избежать всего этого приобрести кухонную вытяжку. Кухонные вытяжки бывают нескольких видов: плоские, встраиваемые, купольные, островные.

При выборе вытяжке и установке ее необходимо учесть следующие моменты: самый наиболее эффективный -это отвод воздуха из помещения в вентиляционную шахту при помощи воздуховода ; угольные фильтры не удаляют полностью запахи, к тому же, чем плотность фильтра больше, тем менее эффективна очистка воздуха; от размера сечения жироулавливающих фильтров; от габаритов вытяжки; от диаметра воздуховода; от наличия антивозвратного клапана.

Антивозвратный клапан не допускает попадания в воздух кухни неприятных запахов, насекомых, и мелкого мусора из шахты вентиляции. Клапан антивозврата состоит из системы подвижных створок, установленных в основании

воздуховода. Принцип работы антивозвратного клапана простой. Когда Вы включаете двигатель вытяжки, створки клапана открываются, не мешая высасыванию воздуха из помещения. При отключении двигателя створки клапана опускаясь, закрывают отверстие вентиляции, мешая проникновению в помещение запахов.

При приобретении вытяжки обратите внимание на наличие антивозвратного клапана или на возможность его установки, замены. Внимательно читайте технические характеристики вытяжки.

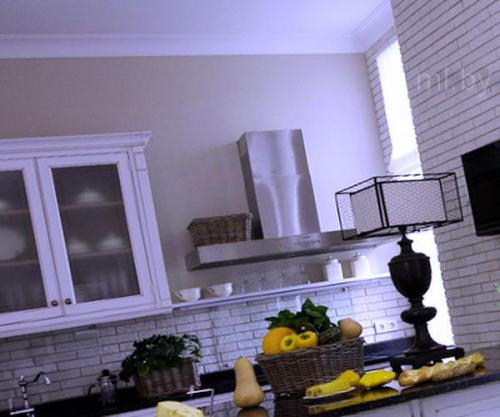

Практичные потолки на кухне с вытяжкой

Кухня самое востребованное место в квартире. Именно здесь хозяйки проводят наибольшее количество своего времени. Именно поэтому важно, что бы практичная кухня с вытяжкой, в которой правильно функционирует антивозвратный клапан, радовала глаз. Немаловажной часть дизайна интерьера является потолок. Мы рады представить вам различные виды потолков на кухне.

Как выбрать практичный материал для оформления кухни оборудованной вытяжкой и воздуховодом? В современном мире существует множество материалов готовых удовлетворить самого требовательного обывателя. Для дизайна потолка на кухни существует множество различных видов технологий, чаще всего используются потолочные панели из пенополистирола, потолки из гипсокартона, реечные потолки, подвесные и натяжные потолки.

Самым экономичным и простым по установке решением при практичном дизайне потолка на кухне является использование панелей (плиток) из пенополистирола. Но такой потолок впитывает влагу, подвержен горению. Поэтому такой материал следует использовать только в помещения с очень хорошей вытяжкой и эффективным антивозвратным клапаном.

В дизайне практичных потолков на кухне заняли свое место потолки из гипсокартона. Но гипсокартон достаточно много впитывает влаги, поэтому на кухне с недостаточной вентиляцией лучше использовать другие материалы. Натяжные и подвесные потолки в дизайне потолков на кухне используются не так часто, как того заслуживают. Но такие потолки позволяют придать кухне более яркий, нарядный и необычный вид, хотя они и менее практичны, чем панели ПВХ или гипсокартон.

Какие преимущества использования обратного клапана для кухонной вытяжки

Вентиляционные клапаны для естественной вентиляции можно разделить на две основные категории: обратные клапаны и клапаны для вентиляционных каналов и шахт. Рассмотрим особенности каждого типа.

Вентиляционные клапаны для вытяжки: принципы работы, виды и материалы изготовления

Обратные вентиляционные клапаны устанавливаются непосредственно на вытяжное отверстие и работают по принципу односторонней проходимости воздуха. Они оснащены подвижными створками или мембраной, которые открываются под напором воздуха, идущего из помещения, и закрываются под действием собственного веса или пружины при прекращении тяги.

Обратные клапаны изготавливаются из различных материалов:

Пластиковые клапаны - легкие, недорогие, устойчивые к коррозии и простые в монтаже. Подходят для помещений с нормальным уровнем влажности.
Металлические клапаны - прочные, долговечные, стойкие к высоким температурам. Оптимальны для установки в банях, саунах, производственных кухнях.
Комбинированные клапаны - состоят из металлического корпуса и пластиковых створок. Сочетают преимущества обоих материалов.

По конструкции обратные клапаны делятся на створчатые (бабочка, флюгер, жалюзи) и мембранные. Створчатые более надежны и долговечны, а мембранные отличаются меньшим сопротивлением воздушному потоку.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Обратные вентиляционные клапаны для естественной вентиляции: особенности функционирования и преимущества использования

Обратные клапаны для естественной вентиляции работают без электричества и не требуют специального обслуживания. Они защищают от проникновения запахов, холодного воздуха, пыли и насекомых с улицы или из соседних помещений через вентканалы.

Использование обратных клапанов на кухне имеет ряд преимуществ:

Предотвращение распространения кухонных запахов
Защита от сквозняков и backdraft'а
Улучшение тяги в вентканалах за счет открытия клапана только в одном направлении
Препятствование проникновению насекомых и грызунов через вентиляцию
Снижение уровня уличного шума

При выборе обратного клапана важно учитывать его размер, материал, конструкцию и предполагаемые условия эксплуатации. Для оптимальной работы диаметр клапана должен соответствовать диаметру вентиляционного отверстия.

Клапаны для естественной вентиляции в вентиляционных шахтах и каналах: специфика применения

В многоквартирных домах вытяжка с кухни часто осуществляется через общедомовые вентиляционные каналы и шахты. Для регулирования тяги и предотвращения backdraft'а на входе в такие каналы устанавливаются специальные клапаны.

Наиболее распространены следующие типы клапанов для вентшахт и каналов:

Дроссель-клапаны - позволяют регулировать проходное сечение воздуховода и интенсивность вытяжки. Могут иметь ручной или автоматический привод.
Огнезадерживающие клапаны - препятствуют распространению огня и дыма по вентиляционным каналам в случае пожара.
Зонные клапаны (шиберы) - предназначены для перекрытия отдельных участков разветвленных вентканалов.
Обратные клапаны для вентшахт - устанавливаются на входе в вертикальный участок шахты и защищают от backdraft'а. Имеют более прочную конструкцию по сравнению с обычными обратными клапанами.

Клапаны для вентиляционных каналов и шахт могут монтироваться как в сам канал, так и на стену или потолок перед входом в него. Выбор конкретной модели зависит от конфигурации и размеров вентсистемы, а также от требований пожарной безопасности и санитарных норм.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Как работает обратный клапан в вентиляционной системе

Выбор конкретного типа обратного клапана зависит еще и от особенностей системы водоснабжения дома. Стоит обратить внимание на следующие нюансы:

назначение клапана . Очень важно, где именно будет использоваться устройство — в водопроводе, на входе в водонагреватель или насос либо в вентиляции, поскольку от места установки могут зависеть и конструктивные особенности;
способ монтажа . Обычно решение принимается еще на этапе проектирования разъемов, к которым будет крепиться клапан, чтобы после не монтировать лишние переходники. В домашних трубопроводах обычно используются муфтовые клапаны, так как их проще устанавливать и обслуживать. Фланцевые клапаны чаще применяются в трубопроводах с большим сечением;
условный проход клапана . Его диаметр должен полностью соответствовать диаметру трубы. Меньший по диаметру обратный клапан создаст повышенное сопротивление в трубе и уменьшит надежность всей конструкции. На сегодня производители предлагают клапаны диаметром от 10 мм до 400 мм;
материал изготовления . Выбирают обратный клапан в зависимости от того, из какого именно материала произведены прочие элементы трубопровода. В быту чаще всего применяются пластиковые изделия. Но при выборе клапана для пластикового трубопровода обязательно нужно выбирать модели, рассчитанные на эксплуатацию при высоких температурах. Обычный полипропиленовый клапан в такой среде проработает значительно меньше заявленного времени. Для промышленных систем водоснабжения с горячей водой лучше использовать латунные или чугунные клапаны. Практически идеальными для любой рабочей среды считаются латунные клапаны, поскольку они не окисляются и в меньшей степени подвержены механическим повреждениям;
ремонтопригодность . Желательно, чтобы обслуживание и ремонт обратного клапана не вызывали сложностей, поэтому при его размещении следует позаботиться о свободном доступе;
рабочее давление в системе. При выборе необходимо учитывать, что для долгой и стабильной работы клапана рабочее давление должно быть примерно в два раза меньше, чем номинальное по паспорту. Например, если в трубе рабочее давление составляет 12 кг/см³, то необходимо выбирать клапан с давлением 25 кг/см³. Клапан, рассчитанный на меньшее давление, может преждевременно выйти из строя;
пропускная способность клапана. В нормальном состоянии клапан должен иметь максимальную пропускную способность, равную пропускной способности трубопровода, на который он установлен. Этот параметр измеряется в кубометрах воды, поступающей на клапан в течение часа при температуре среды 20°С. Недостаточная пропускная способность приводит к тому, что в месте расположения клапана возникает слишком высокое сопротивление, чреватое поломкой всей системы;
производитель запорной арматуры . Этот параметр может оказаться исключительно важным, поскольку рынок буквально наводнен клапанами низкого качества от китайских кустарных мастерских. Качество у таких изделий соответствующее.

Как установить обратный клапан на кухонную вытяжку

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
металлический либо пластиковый затвор с прокладкой;
пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным.

Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Какие виды обратных клапанов существуют для кухонной вентиляции

Обратные клапаны — это незаменимые элементы в различных системах , будь то водоснабжение , отопление , вентиляция или канализация. Они обеспечивают движение жидкости или газа только в одном направлении , предотвращая обратный поток. Однако неправильная установка может привести к серьезным последствиям , начиная от снижения эффективности системы и заканчивая ее полным выходом из строя. ️ Давайте разберемся , как избежать ошибок и обеспечить правильную работу обратных клапанов.

Изучите нужный раздел, кликнув по ссылке:

Неправильная установка обратного клапана: риски и последствия
Обратный клапан – это незаменимый элемент в системах водоснабжения, отопления и канализации, призванный предотвращать обратный ток жидкости. Его правильная установка – залог бесперебойной работы всей системы. Однако, если монтаж выполнен с ошибками, последствия могут быть весьма плачевными.
Неправильная ориентация клапана: Наиболее распространенная ошибка – установка обратного клапана в неправильном направлении. В результате, вместо предотвращения обратного потока, клапан может его спровоцировать. Это может привести к затоплению помещений, повреждению сантехники и дорогостоящему ремонту.
Несоответствие диаметра трубы: Выбор клапана с неподходящим диаметром также чреват проблемами. Слишком узкий клапан создаст препятствие для нормального потока жидкости, что приведет к снижению давления и, как следствие, к плохому функционированию системы. Слишком широкий клапан может привести к его ослаблению и преждевременному износу. ️
⚙️ Некачественная герметизация: Неправильная установка уплотнительных элементов может привести к протечкам. Вода, просачиваясь через неплотности, может повредить материалы, на которых установлен клапан, а также вызвать коррозию и появление плесени.
⚠️ Повреждение клапана: В случае неправильной установки, обратный клапан может подвергнуться повышенным нагрузкам, что приведет к его преждевременному износу и поломке. Это повлечет за собой необходимость замены клапана, что потребует дополнительных затрат времени и средств.
Важно помнить: Установка обратного клапана – это важный этап, требующий знаний и опыта. Доверьте эту работу профессионалам, чтобы избежать негативных последствий. Регулярное обслуживание клапана, включая проверку его работоспособности и герметичности, позволит предотвратить возможные проблемы и обеспечить длительный срок службы системы.
Надеемся, что эта информация поможет вам избежать ошибок при установке обратных клапанов и обеспечить бесперебойную работу вашей системы!
