Часто установка LED светильников подразумевает установку и присоединение нескольких ламп к одному выключателю. К примеру, для освещения одной комнаты может использоваться сразу 10-12 встроенных светодиодных источников света.

Чтобы правильно подключить светодиодные лампы, выбирается одна из трех схем:

• Последовательное соединение.

Проводится прокладка фазного провода к первому в линии устройству и от него последовательно ко второму, третьему и далее. Нулевой провод соединяется с последним источником света в цепочке.

При последовательном подключении светодиодных ламп требуется мало проводов. Но количество подключенных приборов влияет на их яркость: чем больше лампочек, тем меньше света от каждой. И при выходе из строя хотя бы одного элемента, выключается вся система.

• Параллельная схема.

Практичный метод, при котором провода протягиваются к каждому осветительному прибору.

Недостаток - большой расход кабелей. Зато перегорание одной лампочки не влияет на работу всей системы. И яркость приборов выше.

• Лучевой метод.

Определенная вариация параллельного подключения, но с меньшим расходом электропроводов. Первый кабель тянется до определенной точки на стене или потолке. Место его окончания выбирается так, чтобы точка была равноудалена от всех приборов. В ней устанавливается распределительная коробка, от которой идут отдельные линии к каждому элементу.

При лучевом подключении светодиодных светильников сохраняется яркость каждого из них. Работоспособность одного элемента не сказывается на всем освещении.

Вариант, как подключать светодиодные лампы, выбирается индивидуально. На схему влияет площадь, расположение приборов. Можно делать комбинированную схему с двумя выключателями, так получится две самостоятельные линии освещения.

Связанные вопросы и ответы:

Какие типы соединений светильников существуют и в каких случаях они применяются

Если рассматривать классификацию светильников по способу крепления, можно разделить их на настенные, потолочные , потолочно-настенные и встраиваемые . Больше всего отличаются способы крепления потолочных люстр. Причина этому — разные типа потолка, и, как следствие, кардинально отличающиеся процессы монтажа.

Крепления для бетонного потолка

В большинстве современных квартир крепить люстру предстоит именно на бетонный потолок. Этот тип потолков до сих пор остается самым распространенным, ведь обходиться с ним гораздо проще — не нужно никаких лишних действий, как с монтажом натяжного, да и шансов быть поврежденным и разрушенным у него гораздо меньше.

На бетонный потолок люстры крепятся :

• С помощью встроенного еще на моменте строительства крюка или проволоки. Корпус люстры соединяется с выходящим из потолка крюком, провода подсоединяются и декорируются пластиковым колпаком, закрывающим и защищающим зону соединения.
• Встраиваемые крюки с различными механизмами. Для установки самого простого из них необходимо просверлить отверстие в потолке, установить в него пластмассовый или деревянный дюбель, после чего вкрутить в него крюк. Такую конструкцию используют для относительно легких светильников. Более массивные устанавливают с помощью анкерных крюков, оборудованных разного рода упорными механизмами. Процесс их установки исключает использование дюбеля, в потолке проделывается отверстие, диаметр которого позволяет полностью разместить упорный механизм, после чего на крюк подвешивается люстра.
• Монтажные планки — металлические пластинки, ввинчивающиеся в потолок и обеспечивающие плотное прилегание люстры. Они выдерживают веса больше, чем крюки, крепятся проще, а выглядят аккуратнее. В теле планки имеются отверстия, предназначенные специально для крепления через них корпуса люстры.
• Крестовая планка — усиленный вид монтажной планки, по механизму крепления никак от нее не отличающийся, но выдерживающий люстры в несколько раз массивнее.

Как выбрать подходящий провод для подключения светильников

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

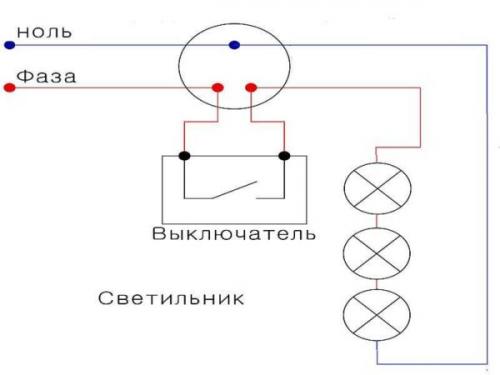

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

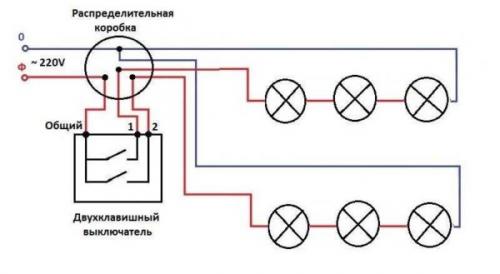

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Какая схема подключения светильников считается самой надежной

Количество проводов, выходящих из потолка и из люстры, может быть разным. Поэтому ниже мы будем рассматривать возможные комбинации и способы соединения.

Из потолка и из люстры выходит по два провода

Это самый простой вариант. В данном случае один провод люстры (все равно какой) соединяем с потолочным нулем, второй – с фазой. Если в люстре несколько ламп, загораться они будут одновременно.

Так выглядит схема поключения люстры в этом случае

Из потолка выходит два провода, а из люстры – три

Такой вариант возможен только в одном случае: третий провод в люстре является заземляющим. Он отличается желто-зеленой изоляцией. Его придется просто заизолировать. Дальше поступаем, как в предыдущем случае.

Из потолка выходит три провода, а из люстры – два

Такое возможно в двух случаях:

1. Один из проводов в потолке – заземление. Его не нужно никуда подключать, а только заизолировать. Теперь можно считать, что из потолка выходит два провода, и поступать, как в первом рассмотренном варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможна установка двухклавишного выключателя. Если из люстры выходит всего два провода, то устанавливать такой выключатель особого смысла нет, потому что все лампы (если их больше одной) все равно будут зажигаться одновременно. В этом случае может быть два варианта соединения:

• Заизолировать один потолочный фазный провод и дальше действовать так, как будто из потолка выходит только два провода (этот вариант рассмотрен выше).
• Соединить оба фазных потолочных провода с одним из проводов люстры, а нулевой провод из потолка соединить со вторым проводом из люстры. В этом случае, если пользоваться двухклавишным выключателем, включаться освещение будет любой клавишей, а выключаться только при переводе обоих клавиш в положение «выключено».

Из потолка выходит два провода, а из люстры – больше трех

Такое возможно, если люстра рассчитана на несколько ламп и провода для подачи напряжения на каждую из них не сгруппированы производителем определенным образом, а просто выведены наружу: по два для каждой лампы плюс общее заземление.

Сначала надо сразу найти выходящий из люстры заземляющий провод и, если он есть, заизолировать его. Все оставшиеся провода предназначены для подключения к потолочному нулю и фазе. Они отличаются цветом. Соответственно, требуется сгруппировать (соединить друг с другом) выходящие из люстры провода одного цвета. Далее одну группу нужно соединить с потолочной фазой, вторую – с потолочным нулем. Все лампы в люстре после подключения будут загораться одновременно.

Так в этом случае подключается люстра к выключателю

Из потолка выходит три провода, а из люстры – больше трех

В данном случае конструкция люстры такая же, как в предыдущем, но наличие третьего потолочного провода вносит изменения в схему ее подключения.

Три провода могут выходить из потолка в двух случаях:

1. Один из них – заземление. Его нужно соединить с заземлением люстры, а если такого провода нет, просто заизолировать. Дальнейшие действия такие же, как в предыдущем варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможно использование двухклавишного выключателя. Он применяется, чтобы включать не все лампы сразу, а группами. Для этого провода, выходящие из люстры (они двух цветов), нужно разбить уже не на две, а на три группы. Необходимо выполнить следующие действия:

• Соединить между собой провода одного цвета и подключить их к потолочному нулю.
• Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. В результате их можно будет включать раздельно.

Такой способ подключения удобно использовать для люстр, в которых три и больше ламп. Провода можно сгруппировать и подключить таким образом, что, например, в трехрожковой люстре одной клавишей двухклавишного выключателя будет включаться одна лампа, второй – две, а двумя одновременно – три. По такому же принципу можно подключать люстры с бо́льшим количеством рожков, группируя их произвольным образом.

Так подключается люстра, если используется двухклавишный выключатель

Из потолка выходит четыре провода, а из люстры – три или больше

Такое возможно только в одном случае: один из потолочных проводов – заземление, а оставшиеся три – это две фазы и ноль. Потолочный заземляющий провод нужно соединить с заземлением люстры или заизолировать. Дальнейшие действия такие же, как в пункте 2 предыдущего варианта.

Как правильно определить фазу и ноль при подключении светильников

Для того чтобы подключить два светильника к одному проводу, важно иметь определенные инструменты и следовать четкой инструкции. Начнем с необходимых инструментов и материалов, которые понадобятся для работы:

• Изолированные провода необходимой длины
• Клеммники или соединительные коробки
• Кабельный резак и stripper
• Отвертка
• Проверка напряжения (тестер)
• Перчатки для безопасности

Теперь перейдем к пошаговым действиям:

1. Отключите электричество на щитке. Это самое важное правило, которое рассматривается при выполнении любых электрических работ.
2. Подготовьте провода. Если у вас есть уже установленный провод, достаньте его из стены и проверьте на наличие повреждений.
3. Определите схему подключения. Один из возможных способов – параллельное соединение. Это позволит каждому светильнику получать полное напряжение.
4. Снимите изоляцию с концов проводов на нужную длину.
5. Соедините провода. Подключите один конец провода к первому светильнику, затем от него отведите другой провод ко второму светильнику.
6. Убедитесь, что соединения надежные. Используйте клеммники для быстрого и безопасного соединения проводов.
7. Подключите провода к источнику питания. После этого проверьте с помощью тестера, что нет замыкания.
8. Включите электричество и проверьте работу светильников. Если все сделано правильно, оба светильника должны засиять.

Следуя этой инструкции, вы сможете успешно подключить два светильника к одному проводу без лишних сложностей.

Как соединить несколько светильников в одну цепь

Интерьер современных помещений невозможно представить без осветительных приборов, ведь свет – это неотъемлемая часть нашей жизни. Сегодня практически все подобные устройства применяются не только для освещения пространств, но и для их украшения. Люстры по сей день считаются самым красивым и изящным световым оборудованием, поскольку могут изготавливаться из множества материалов и в несметном количестве форм и видов. Правильно подобранная по стилю, форме, цвету и техническим характеристикам, она может наполнить новыми красками любое помещение, скрыть его недостатки и подчеркнуть достоинства. Излучаемый поток света от грамотно выбранной люстры способен улучшить настроение, создать приятную атмосферу в комнате, положительно повлиять на эмоциональный фон человека.Правильный выбор люстры – это только начало пути к созданию качественного освещения. После покупки понравившегося Вам оборудования наступает самый ответственный этап – монтаж. Правильное и безопасное подключение – принципиальные моменты, которые влияют на дальнейшее пользование люстрой.

Подготовительный процесс

Прежде, чем приступить к установке осветительного устройства данного вида, необходимо тщательно подготовиться.

Во-первых, собрать воедино все необходимые инструменты и приспособления:

• стремянка или любая другая надежная опора (стул, стол и т.п.);
• инструкция к люстре;
• мультиметр – прибор для измерения силы тока, напряжения и сопротивления электроцепи;
• индикаторная отвертка , а также отвертки с разными шлицами (пазами/прорезями);
• изоляционная лента (изолента);
• клеммы для проводов;
• карандаш или маркер .

Во-вторых, самые обыкновенные схемы, прилагаемые к люстрам, содержат информацию о том, как подключить устройство к выключателю быстро и надежно. Внимательно изучите ее, прежде чем приступить к самому процессу. Например, в схеме люстры с тремя различными проводами описывается этап разделения выходов прибора и дальнейшее подключение ламп. При необходимости регулировки освещенности в момент соединения нужно прибегнуть к применению диммера (регулятор мощности).

Какие меры безопасности необходимо соблюдать при подключении светильников

Неисправности светодиодных светильников могут возникать по разным причинам, и их решение зависит от конкретной ситуации. Перечислим наиболее распространенные причины, по которым не включается светодиодная лампа:

• выход из строя светодиодов;
• некорректная работа драйверов;
• нештатное срабатывание защиты;
• недостаточный теплоотвод;
• неправильное подключение;
• воздействие окружающей среды;
• износ материалов;
• проблемы с питанием.

Теперь давайте подробнее рассмотрим, как правильно проверить светодиодный светильник на работоспособность, а также как можно устранить каждую из этих неисправностей.

Выход из строя светодиодов

Светодиоды имеют ограниченный срок службы и со временем могут перестать работать. Это может быть вызвано естественным износом, некачественными компонентами или в результате резкого скачка напряжения в сети.

Диагностика светодиодов:

• визуальный осмотр (светодиоды светильника не должны мигать или светиться слишком слабо);
• проверка с помощью мультиметра (если светодиод исправен, он должен давать стабильное напряжение).

При обнаружении неисправных светодиодов потребуется их замена. Эту работу лучше доверить специалистам. Неправильный ремонт может лишь ухудшить ситуацию и даже повредить другие компоненты светильника.

Некорректная работа драйверов

Как мы уже сказали выше, драйверы отвечают за контроль питания светодиодов. Если не работает диодный светильник, нужно мультиметром провести проверку напряжения и тока. Для этого нужно отсоединить светильник от питания и отключить провода, идущие к светодиодам. Затем подключите мультиметр к выводам драйвера и включите светильник. Если напряжение и ток не соответствуют спецификациям, указанным на драйвере, это может быть признаком его неисправности.

Визуально определить проблему можно по следующим признакам:

• периодическом мерцании света;
• неравномерному освещению;
• полному отключению светильника.

Полезная информация. Важно помнить, что драйверы светодиодных светильников имеют критическое значение для стабильной работы светильника, и их замена или ремонт должны выполняться с осторожностью и с соблюдением правил безопасности.

Нештатное срабатывание защиты

Многие светильники имеют защитные механизмы, которые могут выключить светильник в случае перегрева или короткого замыкания. Иногда защита может срабатывать в результате не правильно выбранных условий эксплуатации. Из-за этого иногда перегорают светодиодные светильники. Поэтому важно обеспечить правильные условия работы и электробезопасность.

Устранение этой проблемы:

• проверка проводов и соединений на наличие коротких замыканий;
• установка светильника в место с лучшей циркуляцией воздуха;
• замена источника питания, соответствующего требованиям светильника.

Недостаточный теплоотвод

Неисправности светодиодных светильников, вызванные недостаточным теплоотводом, могут привести к перегреву светодиодов и других компонентов. Это существенно снижает срок их службы.

Для диагностики можно предпринять следующие шаги:

• Визуальную проверку. Посмотрите на светильник во время его работы. Если светодиоды перегреваются, они могут светиться менее ярко или мерцать.
• Измерение температуры. Используйте инфракрасный термометр для измерения температуры корпуса светильника. Если она превышает рекомендуемые значения, это может свидетельствовать о перегреве.

Устранение данной неисправности светодиодного светильника можно выполнить путем улучшения системы охлаждения светильника. К примеру, можно добавить дополнительные радиаторы, установить вентиляторы или увеличить количество вентиляционных отверстий в корпусе. Если светильник постоянно перегревается из-за высокой нагрузки, можно уменьшить количество активных светодиодов. Кроме того, можно приобрести диммер. С его помощью можно снизить уровень яркости.

Неправильное подключение

Чтобы исключить неправильное подключение, обязательно проверьте соответствие полярности. Все провода должны быть правильно подключены к соответствующим клеммам или разъемам. Если напряжение или полярность неверны, это может быть причиной неисправности.

Важно! При проверке подключения требуется строго соблюдать правила. Всегда отключайте светодиодный светильник от источника питания перед проведением диагностики или каких-либо ремонтных работ.

Воздействие окружающей среды

Сложные условия окружающей среды (повышенная влажность, пыль, вибрации и низкие температуры) могут повлиять на работу светодиодных светильников.

Как проверить, правильно ли соединены светильники

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.



  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

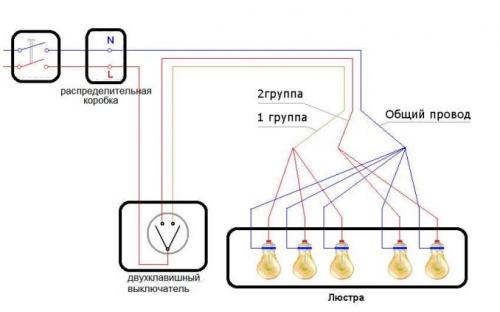

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

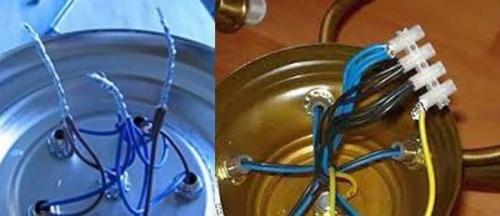

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

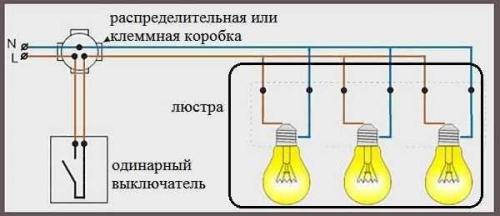

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как устранить неисправность если светильники не работают после подключения

Любые контакты разветвления от питающего кабеля нужно оформлять в распределительной коробке. При этом доступ к распайке перекрывать нельзя. Для этого производители предлагают образцы со съемными крышками (вставляются, защелкиваются, накручиваются). В эту распредкоробку выводятся все провода: основной, от коммутатора, от светильников.

В большинстве случаев во время подсоединения светильников с выключателями к общему питанию проще и правильно сначала сформировать контакты с основным кабелем: фаза на коммутатор, ноль на освещение. Далее идут фаза(ы) от устройства управления светом на светильник(и).

Соединения проводов в распредкоробке Источник ledsshop.ru

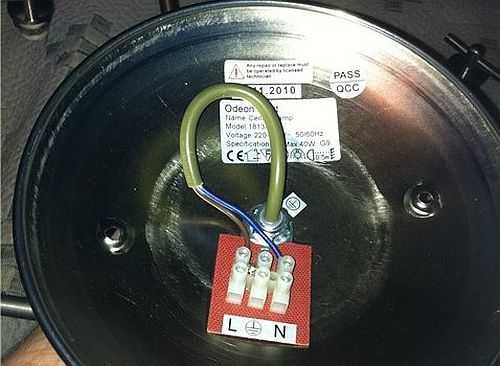

Чтобы не перепутать клеммы на приборах, нужно ориентироваться на следующее:

• буквенное обозначение – L и N (фаза и ноль соответственно);
• схема – на корпусе большинства электрических устройств отштамповано или нарисована схема правильного подключения проводников;
• патрон – фаза идет к тому клеммнику, который контактирует с наконечником цоколя.

Обычно кроме перечисленных ориентиров и цветовой индикации на проводах хватает, чтобы разобраться как подсоединить выключатель света, подключить светильники к питанию. В дополнение к этому можно использовать сопроводительную документацию. Она всегда имеется в комплекте со сложными устройствами типа диммеров с датчиками и электронным табло.

Нюансы в проведении монтажа

В старом фонде электрики и домашние мастера часто сталкиваются с тем, что новый коммутатор в подрозетнике не держится. Возникает проблема с тем как правильно установить выключатель света. Причина в разнице диаметров монтажных коробок – у советских на 3 мм больше.

Новое устройство вываливается из старого подрозетника Источник dom-alyeparusa.ru

Как подключить выключатель и розетку от одного провода – устройство электросети, варианты подключения, особенности совмещенных моделей

Решить проблему грамотно – заменить устаревший образец на современный. Нормативы меняются, как правило, редко, поэтому рациональнее не вкладыши с распорками подбирать, а сразу поставить новую «уменьшенную» коробку.

Второй момент – как правильно ставить выключатель света. Клеммы для подключения проводов на коммутируемых устройствах могут находиться в нижней или в верхней части корпуса. Чтобы скрытую проводку не перенаправлять относительно входа в монтажный короб, можно предпринять 2 действия. В частности, перевернуть коммутирующее устройство или подсоединить жила как есть. Первый способ актуален, если торчащие концы проводов слишком короткие или жесткие. Второй предполагает, что выведенные отрезки кабеля длинные и гибкие. Чаще практикуется последнее, так как на освещение протягиваются медные провода с тонкими жилами.

Подключение и установка выключателей Источник remont.vgceiling.ru

Светильники сегодня, как правило, подключаются к питающей линии посредством клемм, чтобы проще было размыкать контакты без повреждения жил. В распределительных коробках редко вносятся какие-то изменения после полной электрификации дома. Поэтому распайку выключателя и прочие соединения рекомендуется оформлять в виде скрутки, которая спаивается и изолируется. Также допустимо использование клемм. Но здесь нужно правильно выбирать соединители по рабочему сечению проводников, по их количеству и в целом по качеству приспособления. Дешевые могут перегреваться даже на освещении, нередко наблюдается слабый контакт.

Соединение проводов с помощью клемм Источник market-crimea.com

В случае с клеммниками важно правильно подходить к оголению жил. Для каждого приспособления имеется ограничение (обычно 10-12 мм). если оставить много оболочки, то провод плохо будет контактировать с внутренними пластинами соединителя. Если срезать слишком много изоляции, то медь/алюминий останутся беззащитными перед окружающей средой, начнут окисляться. Коррозия выводит провод из строя, повышает сопротивление, уменьшает его сечение. Кроме прочего, разные проводники не должны касаться друг друга в зачищенном состоянии, чтобы замыкание в цепи не происходило.
