Полное руководство: как подключить точечные светильники с подсветкой

Полное руководство: как подключить точечные светильники с подсветкой

Точечные светильники с подсветкой — это популярное решение для освещения помещений, которое сочетает в себе функциональность и эстетическую привлекательность. Они позволяют создать уютную атмосферу, акцентировать внимание на определенных деталях интерьера и обеспечивать дополнительное освещение в необходимых зонах. Однако, несмотря на свои преимущества, подключение таких светильников может показаться сложным процессом для неподготовленного человека. В этой статье мы рассмотрим все этапы подключения точечных светильников с подсветкой, чтобы вы могли выполнить работу самостоятельно, безопасно и эффективно.

Подготовка инструментов и материалов

Перед началом работы важно подготовить все необходимые инструменты и материалы. Это позволит избежать перерывов в процессе и минимизировать риски. Вот что вам понадобится:

• Светильники с подсветкой (точечные)
• Электрический кабель
• Выключатель (если не установлен)
• Коробка соединений
• Плоскогубцы с ножницами
• Отвертка (крестовая и плоская)
• Индикатор напряжения
• Изоляционная лента
• Дрель и сверла
• Крепежные элементы (клипсы, дюбели, винты)

Подготовка к подключению

Отключение электроэнергии

Перед началом работ убедитесь, что электроэнергия в сети отключена. Это можно сделать, выключив автоматический выключатель на щите или пробки. Проверьте отсутствие напряжения с помощью индикатора напряжения.

Разметка стен

Определите места, где будут установлены светильники. Обычно их размещают на расстоянии 1-1.5 метра друг от друга, в зависимости от мощности и размера помещения. Сделайте разметку с помощью карандаша и уровня, чтобы светильники были ровными.

Монтаж светильников

Установка корпуса светильника

Если вы устанавливаете светильники в натяжной потолок или в стену, используйте крепежные элементы, подходящие для вашего типа поверхности. Убедитесь, что корпус светильника надежно закреплен и не будет шататься.

Прокладка кабеля

Проложите кабель от щита к месту установки светильников. Если вы прокладываете кабель по стене, используйте клипсы или гофрированные трубки для защиты проводки. Убедитесь, что кабель не перегибается и не перетирается.

Подключение светильников

Схема подключения

Таблица ниже показывает основную схему подключения точечных светильников с подсветкой:

Элемент	Подключение
Фаза (L)	Подключается к входным клеммам светильника
Ноль (N)	Подключается к выходным клеммам светильника
Земля (PE)	Подключается к заземляющей клемме светильника

Пошаговое подключение

1. Откройте корпус светильника и найдите клеммную коробку.
2. Подключите фазный провод (L) к соответствующей клемме.
3. Подключите нулевой провод (N) к следующей клемме.
4. Подключите заземляющий провод (PE), если он предусмотрен.
5. Закройте корпус светильника и проверьте надежность соединений.

Меры предосторожности

Для безопасного выполнения работ соблюдайте следующие правила:

• Отключите электроэнергию перед началом работ.
• Используйте индикатор напряжения для проверки отсутствия напряжения.
• Изолируйте открытые концы проводов с помощью изоляционной ленты.
• Не работайте с электрией в влажных помещениях.
• Если вы не уверены в своих силах, обратитесь к профессиональному электрику.

Проверка и тестирование

После завершения подключения включите электроэнергию и проверьте работу светильников. Убедитесь, что все лампы светятся равномерно и нет перегрева или мерцания. Если вы заметили какие-либо неисправности, отключите электроэнергию и проверьте соединения.

Устранение неполадок

Если возникли проблемы, ознакомьтесь с таблицей ниже:

Проблема	Причина	Решение
Светильник не включается	Неправильное подключение фазы или нуля	Pроверьте соединения и убедитесь, что фаза и ноль подключены правильно
Мерцание ламп	Неправильное напряжение	Pроверьте напряжение в сети и убедитесь, что оно соответствует требованиям светильника
Перегрев корпуса	Неправильная установка или перегрузка	Проверьте установку и убедитесь, что мощность ламп соответствует требованиям

Следуя этим рекомендациям, вы сможете безопасно и корректно подключить точечные светильники с подсветкой, создав уютное и функциональное освещение в вашем доме.

Связанные вопросы и ответы:

Какие материалы и инструменты нужны для подключения точечных светильников с подсветкой

Совет:
Не делайте ОШИБКИ в расчётах!
Используйте строительные калькуляторы онлайн - расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев.

Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как определить необходимую схему подключения точечных светильников с подсветкой

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

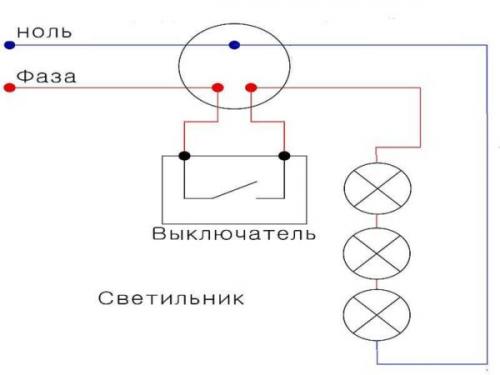

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

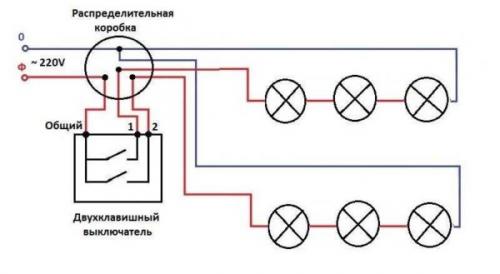

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

В чем особенности подключения точечных светильников с подсветкой по сравнению с обычными

Прежде чем заняться планированием расположения светильников на натяжном потолке, следует тщательно обдумать, какие источники освещения вам нужны.

На натяжных потолках можно использовать несколько типов приборов:

1. Подвесные люстры. Привлекает декоративность светильников, широкая линейка выбора моделей. Их легко устанавливать. Но следует учитывать тот факт, что люстра, как правило, располагается в центральной части комнаты, а значит, яркость света будет сконцентрирована именно в этом месте, а в угловых и дальних частях помещения эффективность иллюминации снижена. Кроме того, такой тип освещения дает тени.

1. Точечные осветительные приборы. Решающим фактором в пользу выбора именно таких устройств часто становится широкий ассортимент спотов и модные тенденции. С ними можно организовать освещение так, что не останется без света ни один уголок комнаты. Большой выбор приборов в любом магазине позволяет приобрести нужное устройство для любого дизайнерского решения. Однако надо учитывать, что подобные светильники нагреваются. Придется рассчитывать мощность ламп, чтобы не испортить покрытие натяжного потолка.

1. Лампочки накаливания. Их преимущество в том, что они достаточно надежны и долговечны в эксплуатации, привлекает цена и простота в использовании. Кроме того, их можно устанавливать в местах с высоким уровнем запыленности и влажности. Существенный недостаток этих устройств в высокой теплоотдаче и недостаточной эффективности.

1. Галогенные устройства. Стоят недорого, но сильно нагреваются.

1. Люминесцентные источники света. Плюсом является их высокий коэффициент полезного действия, при этом они практически не нагреваются при эксплуатации. Однако их нельзя соединять с регулятором мощности. К тому же в помещениях с высокой влажностью их устанавливать нельзя.

1. Диодные лампочки. Прекрасное решение в качестве освещения для натяжного потолка, масса плюсов: возможна различная цветовая гамма источников света, безопасны для материала натяжного потолка, так как не нагреваются, и при этом высокий уровень эффективности. Минус заключается в приличной стоимости и недолговечности работы блоков питания.

Натяжные потолки прослужат вам долго при соблюдении ряда условий:

• Температура ламп при работе не должна превышать шестидесяти градусов, в противном случае портится материал потолка.
• Мощность лампочки выбирайте до 35 Вт.
• Свет должен отражаться в зеркальных поверхностях.
• Недопустимо наличие острых деталей, способных испортить материал потолка при установке.

Оригинально выглядит конструкция с подвижными деталями, благодаря чему можно акцентировать освещение на нужном предмете или участке комнаты. Такое устройство поможет зонировать помещение.

Лучше, если спот будет иметь широкую окантовку, она поможет скрыть установочную конструкцию.

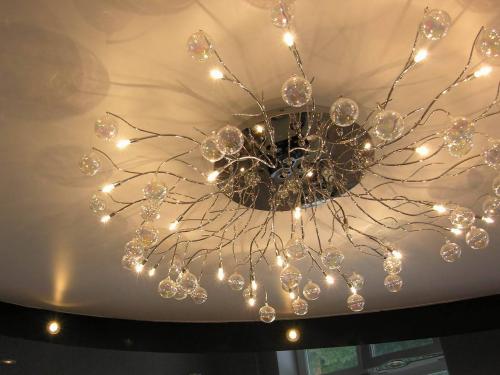

Рассматривая люстру в качестве осветительного прибора для натяжного потолка, придется учесть такие детали, как материал покрытия, тип лампы и индивидуальные характеристики помещения. Так, например, для матовой поверхности лучше подойдут приборы классической формы, а для глянцевой можно экспериментировать, выбирая любую оригинальную модель. Эффект отражения в виде ярких световых пятен создадут на потолке люстры с открытыми светодиодными лампочками. Их можно размещать непосредственно под полотном, они ему не навредят, поскольку не выделяют тепло.

Плафоны у люстры в идеале должны скрывать лампы, а если они расположены слишком близко к потолку, то это будет обязательным условием.

Выбирая галогенные лампочки для люстры, располагайте ее не ближе чем тридцать сантиметров от потолка. У осветительного прибора с таким типом ламп плафоны должны быть направлены вниз.

Определились с источниками освещения? Теперь рассчитаем их количество.

Как выбрать правильное место для установки точечных светильников с подсветкой

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

1. Последовательная . Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

2. Параллельная . Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

3. Лучевая . Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.


Как подключить точечные светильники с подсветкой к электрической сети

Ассортимент светильников такого типа на рынке очень велик и насчитывает тысячи моделей. Все они классифицируются по нескольким техническим особенностям.

Схема диодного светильника для натяжных потолков Ecola GX53 H4

По способу изготовления такие светильники бывают:

• литые;
• штампованные.

Доступные цвета светильников для натяжных потолков Ecola GX53 H4

По механизму крепления лампы:

• поворотные;
• статичные.

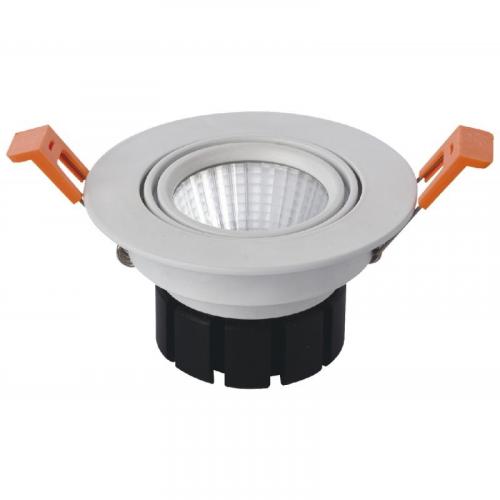

Встраиваемый светильник с поворотным плафоном

По форме лампы:

• с рефлектором (направленный свет);
• без рефлектора (рассеянный свет).

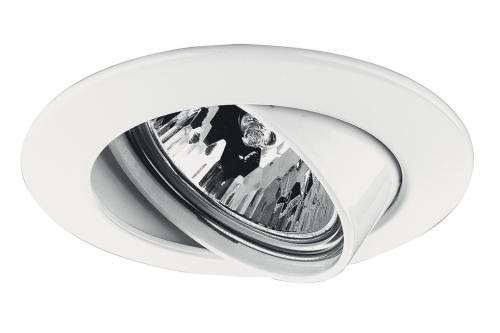

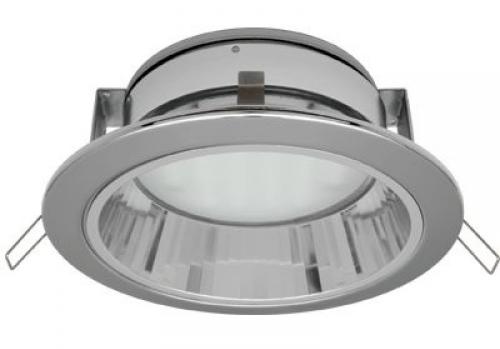

Встраиваемый потолочный точечный светильник-спот с рефлектором

Встраиваемый потолочный точечный светильник-спот без рефлектора

По типу лампы:

• светодиодные;
• люминесцентные.

Светодиодный точечный светильник BELLSON GX53

Цены на светильник BELLSON GX53

светильник BELLSON GX53

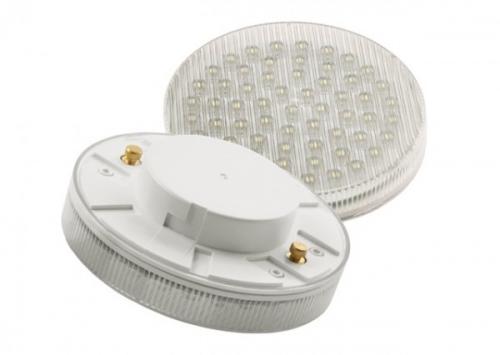

Лампа светодиодная KANLUX ESG-75 LED60 GX53-WW

По световой температуре:

• с холодным светом (4500 К);
• с теплым светом (2700 К).

Что такое теплый и холодный свет

По форме корпуса светильника:

• круглые;
• квадратные;
• овальные.

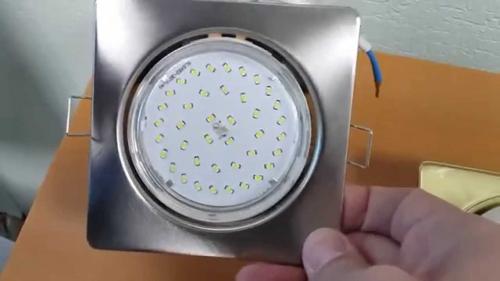

Встраиваемый квадратный плоский светильник Ecola GX53 с лампами

Все эти параметры следует учитывать, выбирая светильник для натяжного потолка.

Если мы говорим о форме, то круглые светильники универсальны и подойдут к дизайну любого помещения. Квадратный корпус удачно впишется в офис или комнату с преобладающими прямыми углами. А овальный будет интересно смотреться в многоуровневых криволинейных потолочных конструкциях.

Лампы теплого тона обычно подбирают для жилых помещений, холодного – для офисов и общественных мест.

С формой самой лампы немного сложнее. Если вы хотите сделать себе направленный точечный свет и выбираете рефлекторный светильник (с колбой-отражателем), нужно учитывать высоту прибора. Дело в том, что безрефлекторные светильники GX53 съедают меньше высоты (обычно 4-5 см). А для колбы потребуется больше межпотолочного пространства (не менее 6-7 см). Поэтому соотносите свой выбор с имеющимся у вас натяжным потолком. Если же полотно еще не натянуто, то заранее прикиньте, какие светильники будете устанавливать. И уже в зависимости от этого выставляйте высоту натяжения потолочного полотна.

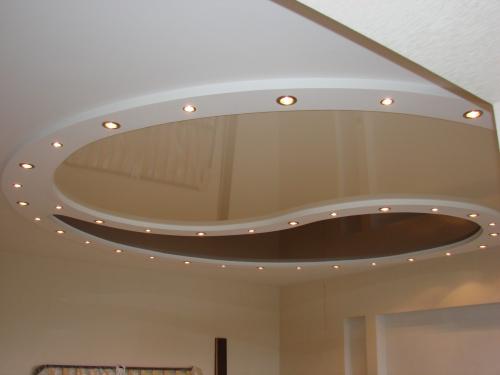

Светильники «Экола» GX53 на натяжном потолке

Важно! Встроенные потолочные светильники не рекомендуются к применению на тканевых натяжных потолках. Такое полотно сильнее подвержено выгоранию и потере цвета. Поэтому у вас два варианта: либо устанавливаете внешние светильники на тканевый потолок, либо используйте встроенные приборы в натяжном полотне из пленки ПВХ.

Литые светильники GX53 более дешевые, но они не рекомендуются к использованию в натяжных потолках, т. к. нуждаются в усиленной вентиляции. В противном случае начнется перегрев. Поэтому следует остановить выбор на штампованных моделях, причем желательно с двойным термокольцом.

Термокольцо прозрачное для GX53 H4

Также в натяжных потолках редко используют светильники с поворотным механизмом. Сейчас специалисты рекомендуют останавливаться на светодиодных лампах (LED). Замена источника света в натяжном потолке – дело довольно хлопотное, требующее аккуратности и времени. А LED-лампы имеют ресурс до нескольких десятков тысяч часов, поэтому не будут требовать замены много лет. К тому же люминесцентные лампочки имеют срок накаливания – при щелчке выключателя они загораются не сразу. А у светодиодных аналогов этот минус отсутствует.

Какие виды подсветки бывают и как их подключать к точечным светильникам

Схема подключения диммера для светодиодного светильника предусматривает использование 2 и 3 жильных проводов. При большой нагрузке сечение такого провода должно составлять не менее 1,5 кв. мм. Для электрощитка от автомата идут три кабеля:

• на корпус осветительного прибора;
• к лампам на ноль;
• на клемму на входе для фазы диммера.

Подключение 2 устройств для регулировки светодиодного освещения имеет принципиальное отличие – количество электропроводов будет большим. Для регулирующего устройства требуется прокладка общей фазы, на выходе ставятся уже 2 провода, которые будут направлены к различным группам ламп. В комплекте с лентами или светильниками, которые предназначены для установки с регуляторами, обычно идут переходники 220 В на 12 В. Также в набор может входить блок питания, который вставляется в розетку.

Схема подключения к ЛЕД лампам:

• от преобразователя повода протягиваются к выключателю света с регулятором;
• выполняется подсоединение к разъемам, от выходных клемм питание распределяется к необходимым осветительным приборам.

Одновременно с таким вариантом можно использовать проходные выключатели . Это повышает комфорт использования электросети, позволяет экономить электроэнергию. Место расположения подобного вспомогательного оборудования разное – между диммером и щитком или между регулятором и осветительным прибором.

Подключение к выключателю напоминает стандартный монтаж, но требует внимания при присоединении к фазным жилам. На корпусе обычно имеется вся необходимая информация, поэтому при правильном подходе к монтажу проблем не возникает.

Как правильно проложить провода для точечных светильников с подсветкой

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру. Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

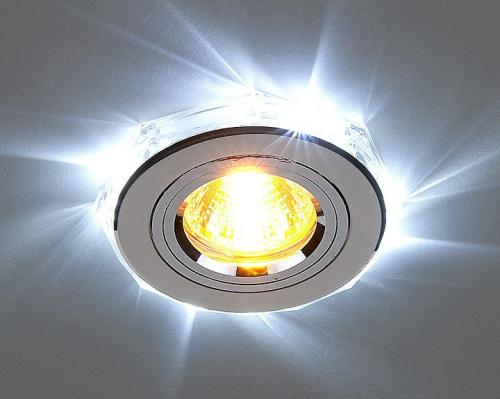

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

Схемы подключения. Варианты могут быть следующие:

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

4

Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор.ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.
