Полное руководство по монтажу проводки для точечных светильников

Установка точечных светильников – это один из самых популярных способов освещения помещений. Однако для корректной работы таких светильников требуется правильно организованная проводка. В этой статье мы рассмотрим все этапы монтажа проводки для точечных светильников, а также поделимся полезными советами и рекомендациями.

Подготовка инструментов и материалов

Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Это позволит избежать перерывов в процессе монтажа и минимизировать риски ошибок.

Инструменты	Материалы
Отвертка	Электрический кабель
Плоскогубцы	Коробки для проводки
Индикатор напряжения	Выключатели
Рулетка	Клеммные коробки

Планирование схемы проводки

Перед началом монтажа важно разработать схему проводки. Это поможет определить оптимальное расположение проводов и избежать ошибок.

Как выбрать количество светильников?

Количество точечных светильников зависит от площади помещения и желаемого уровня освещенности. Как правило, на 1 квадратный метр площади требуется 20-30 Вт мощности.

Создание электрической схемы

Для создания схемы можно использовать специальные программы или сделать чертеж вручную. Убедитесь, что схема включает все необходимые элементы: источники питания, выключатели, светильники.

Монтаж проводки

Монтаж проводки – это самый ответственный этап работ. Все действия должны выполняться с соблюдением правил электробезопасности.

Установка коробов для проводки

Короба устанавливаются по периметру помещения на расстоянии 10-15 см от потолка. Используйте дюбели и саморезы для крепления.

Прокладка проводов

Провода прокладываются внутри коробов. Убедитесь, что провода не перегибаются и не перетираются.

Подключение к электрической панели

Подключение к электрической панели должно выполняться только квалифицированным электриком. Убедитесь, что напряжение отключено.

Установка выключателей

Выключатели устанавливаются в удобном месте. Они должны быть подключены к проводам, которые идут к светильникам.

Подключение точечных светильников

Подключение точечных светильников – это завершающий этап работ. Все действия должны выполняться с соблюдением правил электробезопасности.

Как подключить точечный светильник?

Подключение светильника включает следующие шаги:

Отключите напряжение в сети.
Подключите фазный провод к соответствующему контакту.
Подключите нулевой провод к нулевому контакту.
Подключите заземляющий провод к заземляющему контакту.
Убедитесь в правильности подключения с помощью индикатора напряжения.

Использование клеммных коробок

Клеммные коробки используются для подключения проводов. Убедитесь, что все соединения надежно закреплены.

Проверка и тестирование

После завершения монтажа необходимо проверить все соединения и убедиться в корректной работе системы.

Как проверить проводку?

Проверка проводки включает следующие этапы:

Проверка отсутствия коротких замыканий.
Проверка напряжения в сети.
Проверка работы выключателей.
Проверка работы светильников.

Тестирование системы

Тестирование системы включает включение и выключение светильников, а также проверку их работы на разную нагрузку.

Распространенные ошибки

При монтаже проводки важно избегать распространенных ошибок, которые могут привести к неисправности системы или даже создать опасность.

Ошибка	Последствия	Как избежать
Неправильное подключение фазы и нуля	Неисправность светильника или короткое замыкание	Использовать индикатор напряжения
Отсутствие заземления	Опасность поражения током	Убедиться в наличии заземляющего провода
Перегрузка сети	Перегрев проводов или короткое замыкание	Рассчитать нагрузку на сеть

Соблюдая правила электробезопасности и внимательно выполняя все этапы монтажа, вы сможете обеспечить корректную работу точечных светильников и создать уютную атмосферу в вашем доме.

Связанные вопросы и ответы:

Вопрос 1: Какие подготовительные работы необходимо выполнить перед монтажом проводки для точечных светильников

Перед началом монтажа проводки для точечных светильников необходимо выполнить ряд подготовительных работ. Во-первых, нужно определить расположение всех точечных светильников в комнате, учитывая их количество и расстояние между ними. Это поможет составить точный план и избежать ошибок при прокладке проводки. Во-вторых, требуется проверить наличие и состояние электрической сети в доме, а также убедиться, что напряжение соответствует требованиям светильников. В-третьих, нужно приобрести все необходимые материалы, такие как провода, соединители, гофрированные трубки и другие комплектующие. Также важно подготовить инструменты, такие как дрель, отвертка, пассатижи и тестер напряжения. Наконец, перед началом работ следует отключить электропитание в сети, чтобы избежать несчастных случаев.

Вопрос 2: Как правильно составить схему монтажа проводки для точечных светильников

Составление схемы монтажа проводки для точечных светильников — это важный этап, который требует внимания к деталям. Сначала необходимо определить, где будут установлены светильники, и как они будут подключены к электрической сети. Затем нужно решить, будет ли проводка открытой или скрытой. Для скрытой проводки важно учитывать расположение стен, потолков и полов, чтобы проложить провода так, чтобы они не мешали и были защищены от повреждений. Схема должна включать все элементы, такие как распределительные коробки, выключатели и светильники, с указанием их соединений. Также важно учитывать мощность проводки и нагрузку, чтобы избежать перегрузки сети. После составления схемы рекомендуется проконсультироваться с профессионалом, если вы не уверены в своих силах.

Вопрос 3: Какие материалы необходимы для монтажа проводки для точечных светильников

Для монтажа проводки для точечных светильников потребуется ряд материалов, которые обеспечат надежность и безопасность установки. Основными материалами являются провода — они должны быть подходящего сечения и типа, в зависимости от мощности светильников. Также необходимы соединители и гофрированные трубки для защиты проводов. Если вы планируете скрытую проводку, потребуются кабель-каналы или гофры. Для установки светильников нужны кронштейны или крепежные элементы, а также распределительные коробки для соединения проводов. Не забудьте про инструменты, такие как дрель, отвертка, пассатижи и тестер напряжения. Все материалы должны соответствовать требованиям безопасности и быть рассчитаны на необходимую нагрузку.

Вопрос 4: Как установить точечные светильники в натяжных потолках

Установка точечных светильников в натяжных потолках требует особого внимания, так как такие потолки имеют специфическую конструкцию. Сначала необходимо определить место для установки светильников, учитывая их расположение и расстояние друг от друга. Затем нужно сделать отверстия в потолке, используя специальное оборудование, чтобы не повредить материал. После этого устанавливается корпус светильника, который закрепляется в потолке с помощью специальных крепежных элементов. Проводка подключается к светильнику, а затем потолок натягивается. После натяжки потолка светильник устанавливается в корпус, и проверяется его работа. Важно убедиться, что все соединения надежны и безопасны, а также что светильники равномерно распределяют свет.

Вопрос 5: Как правильно соединить провода при монтаже проводки для точечных светильников

Соединение проводов при монтаже проводки для точечных светильников должно выполняться с соблюдением правил безопасности и требований электротехники. Сначала нужно определить, какие провода необходимо соединить — фазный, нулевой и заземляющий. Соединение должно быть надежным, чтобы избежать перегрева и короткого замыкания. Для соединения можно использовать соединители или пайку, но важно убедиться, что соединение герметично и защищено от влаги. Также необходимо проверить правильность соединения с помощью тестера напряжения. Если вы не уверены в своих силах, лучше обратиться к профессионалу, чтобы избежать ошибок, которые могут привести к авариям.

Вопрос 6: Какие меры безопасности необходимо соблюдать при монтаже проводки для точечных светильников

При монтаже проводки для точечных светильников важно соблюдать меры безопасности, чтобы избежать несчастных случаев. Во-первых, перед началом работ необходимо отключить электропитание в сети и убедиться, что напряжение отсутствует. Для этого можно использовать тестер напряжения. Во-вторых, нужно использовать защитные средства, такие как перчатки и защитные очки, чтобы предотвратить травмы. В-третьих, не следует работать с электричеством в влажных условиях или при высокой влажности воздуха. Также важно следовать инструкциям по монтажу и не превышать допустимую нагрузку на сеть. Если вы не уверены в своих силах, лучше обратиться к профессиональному электрику.

Вопрос 7: Как проверить правильность монтажа проводки для точечных светильников

Проверка правильности монтажа проводки для точечных светильников — это важный этап, который обеспечивает безопасность и надежность работы. Сначала нужно включить электропитание и проверить, что все светильники работают корректно. Затем необходимо убедиться, что нет перегрева проводов или соединений — это можно сделать с помощью специального инфракрасного термометра. Также нужно проверить отсутствие коротких замыканий и правильность соединения проводов. Если вы обнаружите какие-либо неисправности, необходимо немедленно отключить питание и устранить неполадки. После проверки можно быть уверенным, что монтаж выполнен правильно и безопасно.

Какие материалы и инструменты необходимы для монтажа проводки для точечных светильников

Точечные светильники – это встраиваемые в подвесные потолки осветительные приборы небольшого размера. Поскольку точечные светильники предназначены для обеспечения равномерного потока света, необходимо рассчитать их количество в соответствии с показателями: тип и мощность ламп; категория помещения; освещаемая площадь.

Разводка точечных светильников – с чего начать?

Если вас интересует, как провести электропроводку для точечных светильников, то для начала необходимо cмонтировать ответвительную коробку и позаботиться о том, чтобы в процессе эксплуатации доступ к ней был открыт. Важно отметить, что в случае, если вы решили установить точечные светильники с низковольтными лампами, то для их подключения дополнительно потребуется понижающий трансформатор 220/12 вольт. При выборе трансформатора стоит учесть, что мощность трансформатора должна превышать мощность светильников на 20-30%. После этого от коробки (трансформатора) к местам установки протягиваются кабельные линии.

Если вы решили использовать точечные светильники как основное освещение, лучше расположить их так, чтобы на 1м² приходился один светильник с мощностью 35W или на 3м² два светильника с мощностью ламп 50W. Необходимо также заранее выбрать кабель (провод) для точечных светильников – лучше всего подойдет гибкий кабель КГВВ 2x1,5 или КГВВ 3x1,5.

Как монтируется проводка для точечных светильников?

Поскольку данные светильники монтируются в подвесные потолки, то электропроводку необходимо заранее прокладывать в гофрированной трубе, крепить к элементам конструкции и выводится к распределительной коробке.

После прокладки кабельной линии к местам к предположительному расположению светильников. Затем сразу после установки первой части подвесного потолка (например, плиты гипсокртона) с помощью коронки с центровочным сверлом проделываются отверстия, через которые вытягивается кабель. Если светильников много, то это проделывается каждый раз, чтобы не «потерять» кабель.

Далее необходимо присоединить кабель к светильнику, а сам светильник вставить в отверстие со сжатыми фиксаторами. Когда фиксаторы светильника окажутся в свободном пространстве над покрытием потолка они распрямятся и надежно закрепятся на потолке.

Как определить количество проводов, необходимое для подключения точечных светильников

Основными марками кабельной продукции, рассматриваемыми нами для обеспечения питания светильников являются следующие типы:

ШВВП ;
ПВС ;
ВВГ ;

Рассмотрим ШВВП. Аббревиатура расшифровывается как шнур, с изоляционным материалом каждой жилы и внешней оболочкой из винила. Основной проводящий материал выполнен из множества свитых проволок между собой, что придает высокую гибкость продукту.

Благодаря гибкости, шнур подходит для подключения нестационарных электроприборов. Данный вид кабеля является непрофильным решением для обеспечения питания светильников, но само по себе решение является дешевым, что находит отклик у монтажников и монтажных организаций. Простота монтажа из-за повышенной гибкости также играет роль при его прокладке. В целом решение о его применении является нестандартным.

Следующий вид продукции это ПВС. Провод соединительный в виниловой изоляции. Основное отличие от продукта ШВВП, это наличие более толстой изоляции и круглая форма при срезе. Жилы такие же многопроволочные, что обеспечивают достаточную гибкость для применения и легкости прокладки и монтажа. Провод лучше подходит для применения в удлинителях или для обеспечения питанием электроприборов, чем для подключения светильников. Однако качественная оболочка позволяет применять ПВС именно как проводник питания для светильников.

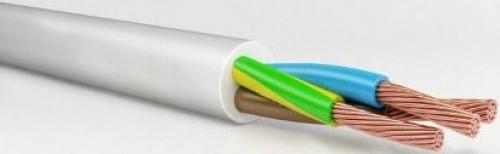

Кабель марки ВВГ является наиболее подходящим видом продукции для обеспечения питанием стационарных установок и приборов освещения. Кабель с медными основными жилами. Изоляция выполнена на основе ПВХ материала, при наличии примесей может не поддерживать горения и не распространять эффект возгорания. Монтажники по разному относятся к применению данного вида продукции. Кабель не очень удобен ввиду своего конструктивного исполнения, обладая монолитной жилой он не очень гибок при монтаже и подключении приборов освещения.

Как спрятать провода для точечных светильников в стене или потолке без натяжки

Провода на стене

Провода на стене комнаты портят весь ее внешний вид, поэтому лучший выход – спрятать их вовнутрь, для этого нужно:

На месте где проходят провода аккуратно разрезать обои острым ножиком.
Разрезанные обои отогнуть с обеих сторон и закрепить их иголками.
В открывшейся стене проделать канавку, куда будут прятаться провода.
Положить провод в углубление.
Можно замазать провода штукатуркой, а можно залепить пластилином.
Нанести на место спрятанных проводов клей и приклеить обои на место.

Провода на полу

Также как спрятать провода на стене, можно это сделать и под полом. Никто даже не догадается, куда исчезли все провода в доме. Существует несколько вариантов:

Для этого есть специальные плинтусы, которые уже продаются с нишей для кабеля. Центральная часть плинтуса вынимается, туда кладут кабель, а затем ставят эту часть на место. Это самый удобный и непыльный способ.
Если же провода планируют спрятать при ремонте в пол, то можно в самом полу перфоратором пробить канавку, провод продеть в гофре и уложить его в эту выемку. Сверху все залить цементом.
При выравнивании пола цементной стяжкой, вам нужно будет протянуть провод в гофре, уложить его на пол и сверху делать как обычно цементную стяжку.

Провода на потолке

Спрятать провода на потолке проще, чем в стену.Можно это делать разными вариантами:

Сделать декоративную нишу из гипсокартона, она должна идти по периметру всего потолка. В нее можно положить все провода, перед этим стянуть их в одну магистраль. А чтобы потолок еще и выглядел более эстетично, можно в этой же нише оборудовать подсветку, которая в темное время суток преобразит комнату.
Если потолок подвесной, то провода прячут в его нише. Этот способ хорош тем, что провода можно прокладывать в любую сторону, хоть по диагонали.

Как правильно проложить провода для точечных светильников в квартире с натяжными потолками

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
Принцип последовательного соединения
Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

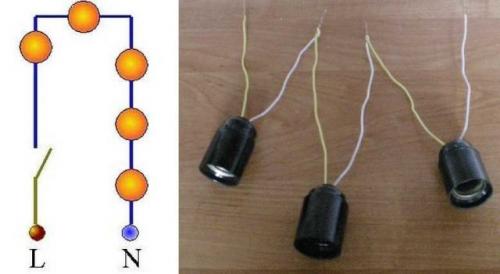

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Источник: https://stroyvsepodryad.info/stati/polnaya-instrukciya-po-razvodke-provodov-pod-tochechnye-svetilniki

Как подключить несколько точечных светильников к одному выключателю

9 мин.

Освещение

Точечное освещение — один из самых популярных способов оформления помещений. Оно может быть как основным, так и вспомогательным. Небольшие источники света помогают выделить зону, эффектные декоративные элементы, наиболее выигрышные участки стен, они же делают привлекательными потолочные конструкции. Универсальность, их компактность и экономичность — те причины, по которым многие хозяева отдают предпочтение именно этим приборам. Еще одно преимущество «точек» — их относительно простая установка. Однако перед монтажом мастерам нужно узнать о потенциальных схемах и о том, как подключить точечные светильники самостоятельно.

Разновидности устройств

Второе их название — «споты», «точки» по-английски. Прежде чем разбираться в том, как подключить точечные светильники, надо познакомиться с видами конструкций. Вполне возможно, что хозяева еще не выбрали для себя идеальные осветительные приборы.

Виды источников света

В зависимости от них точечные светильники можно разделить на галогенные, люминесцентные и светодиодные приборы. Все они имеют разные эксплуатационные характеристики.

Галогенные лампы имеет более длительный срок службы, если сравнивать их с обычными устройствами с нитью накаливания. Они экологически безопасны, свет их максимально приближен к естественному, поэтому очень комфортен для глаз. Минусы этих приборов — нестабильность при перепадах напряжения и высокое энергопотребление.
Люминесцентные приборы — более удачливые «коллеги». Они дают возможность уменьшить счета за электроэнергию. Если сравнивать их с обычными лампами, то экономия ощутима: она составляет приблизительно 80%. Минус люминесцентных источников света — присутствие в колбе ртути, поэтому обращение с ними требует осторожности.

Светодиодные лампы лишены серьезных недостатков соперников, к преимуществам их относится более длительный срок эксплуатации. Эти изделия способны выдерживать серьезные скачки напряжения (до 60 В). Относительный минус светодиодных приборов — самая высокая цена, но она может быть оправдана их «долгожительством».

Варианты осветительных приборов по месту монтажа

Небольшие источники света бывают встраиваемыми, внешними (накладными) или подвесными. Все приспособления имеют одну общую характеристику: она — небольшой угол рассеивания (около 30°). Поэтому чтобы обеспечить необходимое количество света, на каждый квадратный метр нужен как минимум один точечный светильник.

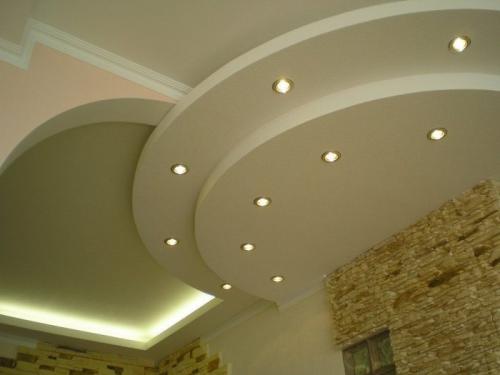

Какие схемы подключения точечных светильников существуют и как их выбрать

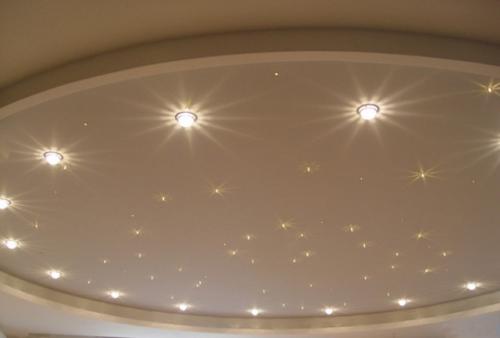

Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

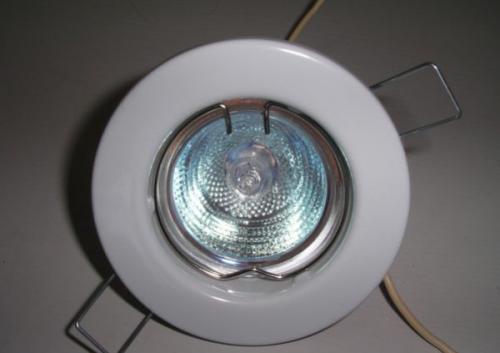

Любой точечный светильник состоит из нескольких основных элементов:

корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
отражатель, позволяющий задавать направление светового потока;
декоративная панель, крепящаяся снаружи;
источник света.

Внешняя панель производится из пластика, дерева, металла: именно она видна на потолке или стене. Обычно декорированные панели имеют круглую форму, но нередко производятся квадратными, многоугольными, в виде звезды, треугольника и т. д., аналогично с цветом панели. Главная функция элемента — декорирование светильника и ограничение площади устройства.

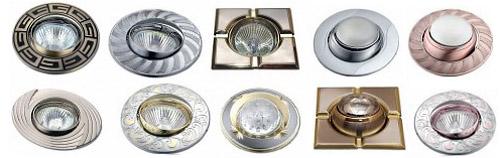

Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.

Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.

Все без исключения светильники классифицируются по типу используемых источников света и бывают:

галогенные;
люминесцентные;
светодиодные.

В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.

Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.

Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %). При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность.

В светодиодных точечных устройствах используются стеклянные или пластиковые рассеивающие линзы, за которыми спрятаны LED-диоды, излучающие белый свет. В зависимости от цветовой температуры световой поток получается холодным белым или теплым желтым. Изделия способны выдерживать перепады напряжения до 60 В. Высокая стоимость в сравнении с остальными источниками света нивелируется продолжительными сроками эксплуатации.

Как определить необходимое сечение проводов для точечных светильников

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

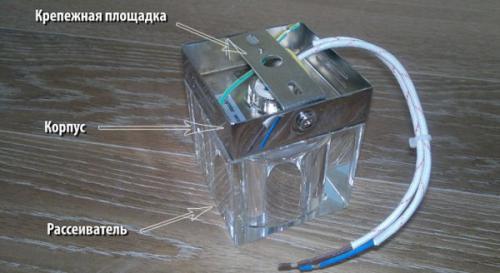

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

Последовательная . Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

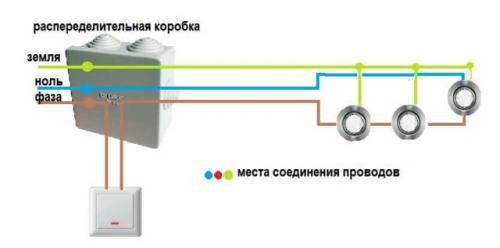

Параллельная . Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.
Лучевая . Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.
