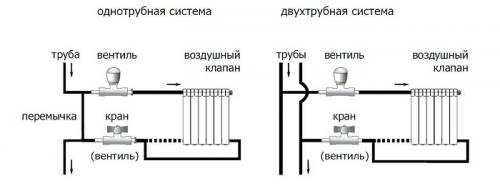

Подключение батарей ведется с учетом особенностей трубопровода системы отопления – разводка подразделяется на однотрубную и двухтрубную. Однотрубная разводка чаще всего используется в системах с естественной циркуляцией теплоносителя (гравитационных). Радиаторы подключаются последовательно, из-за чего нагреваются не одинаково – в дальних помещениях батареи холоднее по сравнению с теми, что расположены ближе к котлу.

К достоинствам однотрубной разводки относятся:

• небольшая материалоемкость (прокладка трубопровода обойдется дешевле);
• простой монтаж;
• возможность использования совместно с теплыми полами и подключать радиаторы любого типа;
• эстетичный вид, так как используется только одна труба.

В число минусов входят:

• повышенная требовательность к точности гидрорасчетов и тепловых расчетов (погрешности обернутся неэффективностью системы);
• повышенные теплопотери;
• отсутствие возможности регулировать микроклимат в отдельных помещениях.

Если гравитационная однотрубная система плохо работает, ее модернизируют, установив циркуляционный насос.

Двухтрубная разводка предусматривает подачу теплоносителя в радиаторы по одной трубе и сбор обратки во вторую, ведущую к котлу. В отличие от однотрубной системы, такой вариант позволяет равномерно прогревать батареи во всем доме.

Список преимуществ двухтрубной системы включает:

• комфорт и энергоэффективность за счет установки терморегуляторов на приборы отопления;
• отсутствие серьезных проблем при погрешностях в тепловых и гидротехнических расчетах;
• удобство в эксплуатации.

Недостатками считаются:

• повышенная материалоемкость, что увеличивает финансовые затраты на обустройство системы отопления;
• более продолжительные сроки монтажа в сравнении с однотрубной системой.

Двухтрубная система обычно предусматривает последовательную подачу теплоносителя в батареи и такой же последовательный сбор обратки. Существует и коллекторная схема разводки – в этом случае от коллектора к каждому прибору отопления отдельно подсоединяются подающий и обратный трубопроводы. Такой вариант самый дорогой в монтаже, но дает возможность максимально тонко настраивать режим работы отопления в каждом из помещений.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/sposoby-i-shemy-podklyucheniya-radiatorov-otopleniya-vidy-razvodki-trub

Связанные вопросы и ответы:

Какие основные типы подключения радиаторов отопления существуют

Сейчас лучшими вариантами трубопроводов являются трубы из полипропилена и сшитого полиэтилена. Они надежны и имеют привлекательный внешний вид. Специалисты не советуют использовать для разводки отопительной системы стальные трубопроводы.

Трубы, подсоединяемые к батарее снизу, часто прокладывают под напольным покрытием или даже по потолку нижерасположенного этажа. Для такого способа монтажа – трубопроводы из стали не самый удачный вариант. Оптимальное решение, проверенное на практике – обвязка батарей отопления полипропиленом. Хорошим решением также является использование медных и PEX трубопроводов для разводки отопления.

Полипропиленовая труба для отопительной системы Источник vyborexperta.ru

Использование изоляции на трубах тоже имеет свои особенности:

• отсутствие теплоизоляционной защиты обеспечит дополнительный нагрев помещения;
• наличие теплоизоляции уменьшит потери тепла – это актуальный нюанс, если трубопроводы проложены в подвесном потолке нижерасположенного этажа;
• теплоизоляционный слой заменяет демпферный материал, когда разводка отопления выполняется в стяжке – утеплитель компенсирует тепловое расширение полимера, что позволяет пластику расширяться в любом направлении без негативных последствий.

Проложенные в стяжке теплоизолированные трубы отопления Источник odstroy.ru

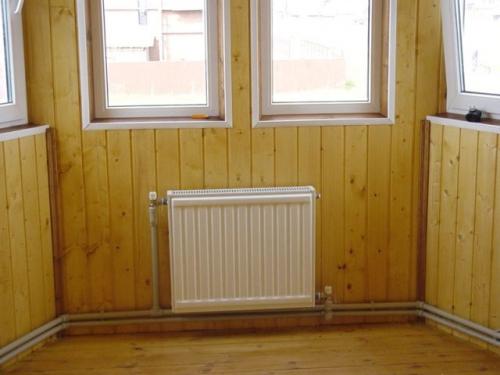

Перед монтажом трубопроводов обязательно определяют точное месторасположение нагревательных приборов. Их смещение по горизонтали недопустимо в отличие от высоты. Причина этому отсутствие поворотного фитинга над напольным покрытием.

Обычно над поверхностью находятся только небольшие прямые участки трубопроводов. Они соединяются с отводами нагревателя. Исключением являются батареи, которые обвязывают снизу с применением узлов, обеспечивающих нижнее боковое подсоединение к трубам. Этот вариант предполагает расположение выводов трубопроводов на расстоянии примерно 120 мм от футорок.

Радиаторы отопления для частного дома – разновидности и классы, правила выбора, цены

Арматурные элементы и расходные материалы

Монтаж батарей, к которым трубопроводы подсоединяются снизу, выполняется несложно. Однако процесс осуществляется с применением специальной арматуры. Ее тип подбирается под устанавливаемые радиаторы.

Нижнее подключение батареи отопления полипропиленом или другими трубопроводами подразумевает применение комплекта переходников. Они подбираются под материал подсоединяемых труб. Обычно используют гильзы для пайки и пресс-фитинги. Если подсоединяются полипропиленовые трубы, рекомендуется применять «американки» с резьбой.

Как выбрать оптимальную схему подключения радиаторов для моего дома

Когда приходит время выбирать отопительные приборы, один из самых частых вопросов — сколько нужно секций радиатора на квадратный метр помещения ? От правильного ответа зависит, будет ли в комнате тепло и комфортно. В этой статье мы объясним, как быстро и без сложных формул определить необходимое количество секций радиатора, даже если вы не профессионал в сфере отопления.

---

Что такое секция радиатора?

Секция радиатора — это одна вертикальная часть прибора, которая отдает тепло в помещение. В многосекционных радиаторах (чаще всего алюминиевых или биметаллических) количество секций напрямую влияет на теплоотдачу. Чем больше секций — тем больше тепла поступает в комнату.

---

Средний расчет: сколько секций нужно на 1 м²?

В большинстве случаев для обогрева 1 квадратного метра жилого помещения достаточно 1–1,5 секций радиатора.

Это значение может меняться в зависимости от:

• высоты потолков;
• качества утепления;
• наличия окон и дверей;
• типа радиатора;
• региона проживания (чем холоднее климат, тем больше нужно тепла).

---

Простой способ расчета

Чтобы не вдаваться в сложные расчеты, воспользуйтесь проверенным правилом:

Для стандартной комнаты с потолками 2,5–2,7 метра, пластиковыми окнами и средней теплоизоляцией нужно:
1 секция радиатора на каждые 1,5–2 м².

Например:

• Комната 10 м² → нужно от 5 до 7 секций
• Комната 15 м² → от 7 до 10 секций
• Комната 20 м² → от 10 до 13 секций

Что влияет на количество секций?

1. Тип радиатора

• Алюминиевые и биметаллические — обладают высокой теплоотдачей, на 1 м² может хватить даже меньше одной секции.
• Чугунные — более инерционные, требуют большего количества секций при одинаковой площади.

2. Потолки выше 3 метров

Если у вас высокие потолки, добавляйте примерно 10–20% к общему количеству секций .

3. Угловая или неутепленная комната

Такие помещения остывают быстрее, поэтому также стоит увеличить количество секций на 15–25% .

---

Советы по выбору:

• Учитывайте теплоотдачу одной секции (обычно указывается в паспорте радиатора). В среднем — от 130 до 200 Вт на секцию .
• Лучше брать радиаторы с небольшим запасом мощности, чтобы не работать «на пределе».
• При сомнениях — проконсультируйтесь со специалистом или продавцом, особенно если дом находится в регионе с холодной зимой.

---

Заключение

Итак, ответ на вопрос «Сколько нужно секций радиатора на квадратный метр?» — в среднем 1 секция на 1,5–2 м² . Это базовое значение, которое можно корректировать в зависимости от особенностей помещения. Помните: важно не только количество, но и качество самого радиатора, его мощность и тип установки.

Хотите точный расчет и подбор радиатора под вашу квартиру или дом? Обращайтесь — наши специалисты помогут выбрать и установить отопление без лишних переплат и ошибок!

Какие материалы лучше использовать для труб при подключении радиаторов

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

• Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
• Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
• Цена нижней схемы подключения меньше остальных;
• Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Рис. 3 Панельные модели биметаллических радиаторов Недостатки нижнего подключения:

• Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
• Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно рассчитать необходимое количество радиаторов для комнаты

assets/from_origin/upload/resize_cache/iblock/f50/600_450_2/f5027ddfcd78eb86d501536f41b52d29.jpg

Из этой статьи вы узнаете:

• Какие схемы отопления используются в квартире
• Чем однотрубные схемы отопления в квартире отличаются от двухтрубных
• Какие существуют схемы подключения радиаторов отопления в квартире

Сегодня многие владельцы квартир предпочитают автономное отопление. Данная отопительная система выгоднее и эффективнее централизованной. Принцип работы автономного оборудования следующий: вода, поступающая в батареи, нагревается с помощью газового котла. Какие схемы подключения отопления в квартире используются на практике? Об этом вы узнаете из нашей статьи.

Распространенные схемы отопления в квартире

Чтобы определить, какой способ отопления подобрать для вашей квартиры, нужно знать отличительные особенности разных отопительных систем. Проект системы отопления в каждом случае будет свой. Чаще всего используются следующие схемы отопления:

1. Коллекторная схема подключения батарей отопления в квартире. Нагретая вода поступает в батареи из распределительного коллектора. В данном случае можно регулировать температуру каждого радиатора. Если какой-то нагревательный элемент выйдет из строя, его легко заменить. Для этого не потребуется останавливать работу всей отопительной системы. Минусы данной схемы: придется устанавливать коллектор; для этой схемы разводки понадобится большое количество труб.
2. Двухтрубная схема отопления. Можно контролировать нагревание каждой батареи. Система независимая, каждый радиатор отключается. Двухтрубная система отопления устроена основана на том, что к каждой из батарей подключены две трубы. Для подачи горячей воды используется одна труба, а для обратки другая.

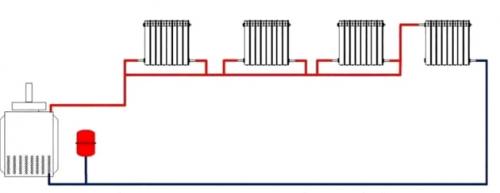

3. При однотрубной схеме подключения отопления радиаторы в квартире устанавливаются последовательно. Сначала теплоноситель поступает в первую батарею, затем во вторую, третью и так далее. Первый радиатор самый горячий. Температура последней батареи будет ниже всех в цепи. Недостаток данной схемы: нельзя регулировать нагрев отдельного радиатора. Плюс: низкая цена, так как труб требуется не много.

Какие преимущества и недостатки имеет верхнее подключение радиаторов

Не редко возникает ситуация, когда в доме нужно сделать отопление на мансардном или втором этаже, которые достраиваются позже . Как подключить систему на втором этаже правильно?, какую схему включения радиаторов применить…

Ситуация осложняется тем, что зачастую стояки удобней поднять на второй этаж только в определенных местах. Но можно ли это делать?

Как не нужно подключать отопление на втором этаже

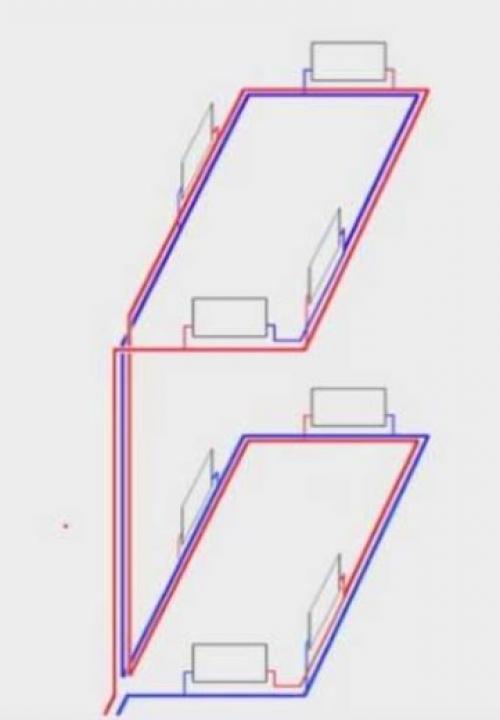

Схемы, когда первый и второй этаж объединены в одно кольцо, например, в одну петлю Тихельмана, являются ненадежными. Работоспособности от них добиться можно, но это стоит дополнительных усилий. Завоздушивание длинных петель возникает часто. Особенно это проявляется, если есть значительные перепады высоты. В результате единая петля для двух этажей не работает вовсе, или работает плохо.

Гораздо рациональней разбить большую общедомовую петлю на несколько маленьких. Одна петля по первому этажу, а вторая — по второму…

Можно ли подключить отопление второго этажа в любом месте схемы

Имеется обычная схема отопления первого этажа и нужно подключить второй. Но стояки, по каким-то причинам, нужно поднимать в определенном месте, например, чтобы не портили интерьер… Можно ли врезаться в тупиковую схему первого этажа где-либо в случайном месте?

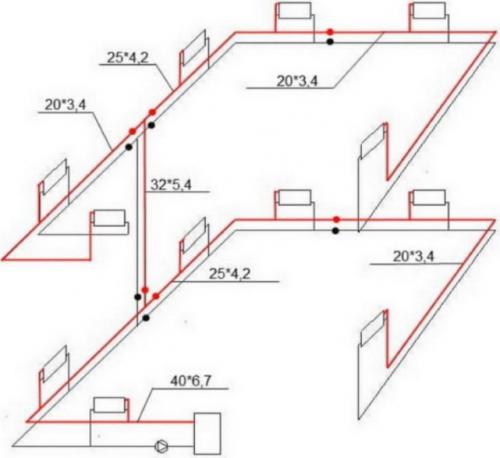

Если подключить стояки на второй этаж в средней части схемы первого этажа  (в любом месте), то их можно условно считать лишь длинными подводками очередного радиатора. А вся схема второго этажа будет выполнять роль этого радиатора. Таким образом, врезаться стояками в схему первого этажа, например в тупиковую, можно в любом месте.

Но, чтобы обеспечить эти длинные подводки нужным количеством теплоносителя, нужно применить для стояков и второго этажа трубы не меньшего диаметра, чем магистрали первого этажа, а также на каждом радиаторе первого этажа установить балансировочные клапаны, и увеличить их гидравлическое сопротивление…

Балансировка в этом случае обязательна, так как весь второй этаж, как «дополнительный радиатор первого», может не дополучать тепла…

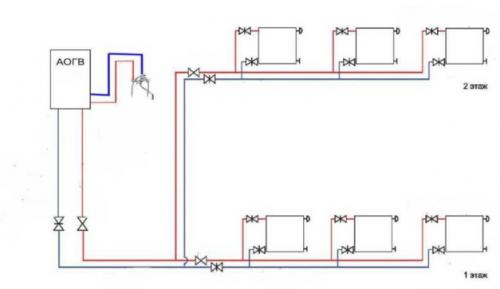

Классическая схема подключения второго этажа

Для подключения второго этажа к уже действующему отоплению все же лучше воспользоваться классической схемой. Стояки подключаются тройниками к магистралям возле котла. В таком случае возникает примерное равенство гидравлических сопротивлений у ветвей на первый и второй этаж и балансировки не требуется. Но балансировочный кран в более короткое плечо все же устанавливается.

Типичной надежной системой отопления является два плеча тупиковой схемы – одно на первый этаж, второе – на второй.

Как упростить схему второго этажа

Не редко, когда на мансардном этаже нужно подключить всего лишь 3 радиатора. Ведь мансарда и так достаточно теплая, так как подогревается воздухом от первого этажа. При малом количестве радиаторов можно воспользоваться однотрубной петлевой схемой, которая несколько дешевле и проще в монтаже.

Делается ответвление с подачи, затем прокладывается петля по второму этажу одной трубой, к которой подключаются последовательно 2 – 3 радиатора, затем обратка опускается вниз к котлу в любом удобном месте.

Быстрое отопление для мансардного этажа

Довольно часто в домах осваивается и утепляется чердачное отделение, его нужно как-то дополнительно отапливать. При этом заниматься с трубами отопления владельцы не сильно спешат, ведь после утепления крыши, мансардный этаж стал довольно теплым. Но все же небольшой подогрев нужен.

Тогда, до создания полноценной водяной системы отопления, второй этаж можно подогреть электрическими конвекторами. Как правило, 3 шт. конвекторов по 0,5 кВт, вполне создадут комфортную температуру в данном случае. Подключить же их можно и в штатную электропроводку в виду небольшой суммарной мощности – до 1,5 кВт. А создание стационарного отопления с дешевой энергией можно отложить на более удобное время.

Можно ли подключать радиаторы отопления к системе "теплый пол

Я неспроста выделил угольные котлы отдельным пунктом в статье. Дело в том, что автоматизация систем отопления на твердом топливе отличается от идентичного оборудования газовых и электрических агрегатов. Прежде всего, твердотопливные котлы подразделяются на пиролизные и длительного горения. Поэтому о них чуть подробнее.

Принцип функционирования котла с пиролизным горением

Источник unidim.com

Пиролизный котел имеет две камеры сгорания. В основном отсеке, как и в любом твердотопливном агрегате, горит уголь или дрова и от него поднимаются горячие газы, температура которых составляет порядка 1200-1300°C. Преимущество устройства в том, что этот технически полезный продукт не уходит в атмосферу через дымоход, а попадает в другую камеру, где догорает почти без остатка. Окончательный выброс газов у пиролизного котла не имеет цвета, а их температура составляет всего 150-160°C.

Принцип работы угольного котла длительного горения на примере отдельной модели

Источник teplogidromash.ru

Котлы длительного горения имеют особую конструкцию, во всяком случае, она отличается от общепринятых взглядов и технических норм. Дело в том, что теплообменник здесь устанавливается сзади топки или вокруг неё. Такое необычное расположение позволяет повысить КПД до максимума - слой угля здесь горит не снизу-вверх, как обычно, а сверху-вниз, и это реально сокращает расход энергоносителя. Кроме того, уголь в камере не горит, а тлеет, но этого вполне достаточно для теплообменника.

Комплект автоматики для угольного котла CS-19 с вентилятором для разгона тяги

Источник termopoint.com.ua

Автоматика для систем отопления с твердотопливными котлами не может быть такой же точной, как если бы она была установлена на электрическом или газовом котле. В данном случае приходится регулировать интенсивность горения угля, дров или пеллетов в топке, а это нельзя сделать так быстро, как запустить либо отключить ТЭН или газовую горелку. Поэтому, основные усилия автоматизации направлены на регулировку тяги – это поднятие и опускание заслонки топливной камеры, а также включение и отключение тягового вентилятора. Кроме того, в таких котлах может быть предусмотрен бункер для угля или пеллетов, откуда энергоноситель автоматически подается в камеру сгорания (временной разрыв и дозы задаются вручную или автоматически).

Остальная автоматизация систем отопления с твердотопливными котлами состоит из регулировки радиаторов и теплого пола. Здесь применяются газовые, жидкостные и электронные термоголовки, о которых мы говорили выше. Также для совмещения двух разнотемпературных контуров используют трехходовой клапан с сервоприводом.
