Технология кладки столбов такая же, как при кладке стен и других элементов. Столбики из кирпича для забора должны быть ровными, поэтому в процессе кладки нужно замерять горизонтальный и вертикальный уровень. Если столбики из кирпича будут иметь отклонения по горизонтали или вертикали, то забор получится кривым и ненадежным.

Перечислим и другие технологические особенности строительства кирпичных заборных столбиков:

• Учитывайте при выборе фундамента не только нагрузку, которую на него будет оказывать забор, но и тип, и качественные характеристики грунта. Так, ленточный фундамент станет идеальным решением для забора, который строится на слабопучинистом грунте и с низким уровнем грунтовых вод. А вот на болотистых грунтах, на торфе, на пучинистых грунтах строить такой фундамент крайне нежелательно. Он не подойдет и для влажной почвы, с высоким уровнем грунтовых вод. Для таких грунтов лучше выбрать вариант строительства столбчатого фундамента, либо предусмотреть дополнительную защиту для основания.
• Кирпичные столбы, которые будут удерживать ворота, возводят вокруг металлической трубы. Это повысит прочность столбов, они смогут выдержать нагрузку, оказываемую воротами. Труба не просто вкапывается в землю, оптимально ее будет забетонировать. Некоторые специалисты советуют заливать трубу, используемую для столбиков, полностью бетоном.
• Не допускается строить кирпичные заборные столбы пустотелыми – такие конструкции не смогут вынести нагрузку, оказываемую ограждением. Армирование всех столбов, а не только тех, что удерживают ворота, обязательно. Не армированные и пустотелые столбы со временем поведет, даже если вы вмонтируете лаги в кладку. Если для армирования столбов используется арматура, металлические уголки или проволока, то пространство внутри столба также нужно залить бетоном.

Связанные вопросы и ответы:

Какие материалы необходимы для кладки столбов из кирпича

какие кирпичные столбы можно установить

колонны из кирпичных блоков при строительстве ограждений используют, чтобы получить дополнительную поддержку навесных оснований. массивные столбы выполняют и эстетическую функцию. они становятся декором всей конструкции. существует несколько разновидностей столбов.

• Несущие. Такие столбы выполняют роль основных опор, поддерживающих навесные системы. Они полностью берут на себя общий вес конструкции. После завершения строительства нагрузка распределяется также на фундамент.
• Заборные. Это простые столбы, между которыми остаются секции. Собственный вес конструкции является единственной тяжестью, оказывающеюся на нее. Горизонтальные нагрузки возможны после установления конструкций между колоннами.
• Воротного типа. Такие колонны способны выдерживать большие нагрузки: от собственного веса и установленных конструкций. На опоры монтируют подвижные элементы (двигаются относительно столбов).
• Декоративные. Основная их функция эстетическая. Столбы соединяются с несущими основаниями. Они практически не чувствуют нагрузок.

Для любого их этих типов столбов важно избегать длинных рядов кладки. Рекомендуют выбирать колонны с прямоугольным или квадратным сечением. Это делает их более устойчивыми. Часто для высокой надежности такие столбы подвергают дополнительному укреплению.

какой кирпич выбрать

при возведении забора важно выбрать надежный качественный стройматериал, отличающийся повышенной прочностью и долгим периодом эксплуатации. для строения столбов подходят разные виды кирпича, но у каждого есть свои особенности и характеристики. делать колонны можно из пустотелого и полнотелого кирпича. стоит только выбирать морозостойкие, износостойкие материалы. важно покупать экологически чистое сырье, которое не будет наносить вред человеческому организму. из разновидностей кирпича для строительства можно выбрать:

• · Силикатный. Изготовляют из песка. Он прочный, влагостойкий, отличается высокими показателями морозостойкости; в готовой конструкции имеет красивый внешний вид.
• Керамический. Для производства используют глину. Самый распространенный вариант: прочный, водостойкий, долговечный.
• Клинкерный. Блоки отличаются повышенной прочностью. В производстве используют тугоплавкую глину. Кирпич выдерживает более полутора сотен циклов заморозки. Подходит для строительства в регионах с холодными зимами. Стойкий к перепадам температур.
• Гиперпрессованный. Техника производства позволяет достичь такой же прочности, как у клинкерного кирпича.

По эстетическому виду материал разделяют на строительный и отделочный кирпич.

Какие инструменты необходимы для кладки столбов из кирпича

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

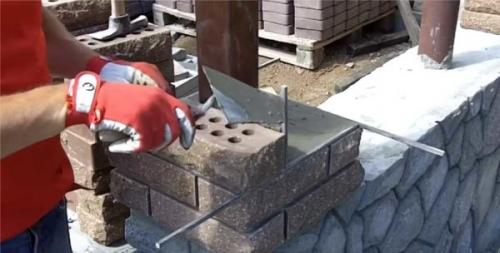

Под пруток наносим раствор на боковую грань

Затем берут короткий отрезок прутка около 10 см (для вертикального шва), ставят его вдоль тычка, кельмой наносят раствор на боковую часть уложенного кирпича, также снимая излишки по прутку. Ставится и выравнивается второй кирпич. После того, как уровень выставлен, шов прижимается сверху кельмой, а вертикальный пруток вынимается.

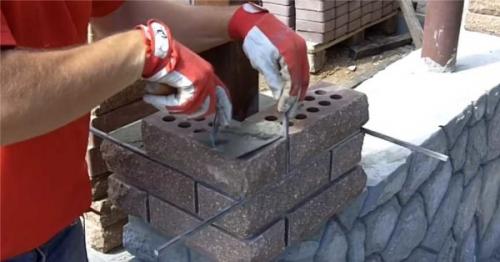

Вынимаем пруток, придерживая кельмой шов

Так выкладываются все кирпичи в ряду. Затем прутки вынимают, приступают к следующему ряду. Эта технология кладки столбов из кирпича позволяет контролировать швы и делать их аккуратными. Так сложить столб своими руками может даже начинающий каменщик-любитель. Важно только в процессе контролировать параметры каждого ряда (чтобы столб в сечении был одного размера).

Как правильно подготовиться к кладке столбов из кирпича

Приступим к кладке столбов для забора из кирпича, и первым этапом будет возведение фундамента. Подробно остановимся на свайном типе: это когда в грунт глубоко вкапываются стальные опоры, служащие в качестве армирования. Собственно, о том, как установить металлические столбы, мы писали в другой статье , но повторим последовательность.

Наша рекомендация — сделать снизу бутование, «сухое бетонирование», а сверху залить цементом. Метод заключается в засыпании опоры щебнем вперемешку с песком. Смесь тщательно трамбуется. Преимущества налицо:

• между частицами щебня остается пространство, которое позволяет отводить грунтовые воды, то есть, столб не вытолкнет наружу из-за оттепелей;
• сама технология предельно проста — с ней легко справится даже начинающий строитель.

Последовательность установки свайного фундамента

1. бурится лунка, глубина которой должна быть как минимум метр, а диаметр — 25–35 см; для этого можно использовать ручной бур или бензобур;
2. на дне создается подушка из смеси песка и щебня, которая хорошо трамбуется, желательно — с использованием виброинструмента, но можно и вручную;
3. устанавливается опорный столб, вокруг которого засыпается и трамбуется все та же щебнево-песчаная смесь;
4. начиная с середины погружённой в грунт части и до поверхности все заливается цементным раствором.

Армирование может быть немного короче кирпичного столба, кроме тех опор, на которые планируется вешать ворота и калитки: им армирование необходимо до самой верхушки.

Свайный фундамент подойдет для не слишком ветреной местности и относительно легких заборных материалов — профнастила, металлоштакетника, сетки. Если вы планируете строить весь забор из кирпича, фундамент придется сделать полноценным ленточным.

Какие основные принципы и техники используются при кладке столбов из кирпича

Кладку кирпичных столбов забора начинают и заканчивают тычковыми рядами из целого кирпича ( рис. 1 ). Столбы шириной до 1 м выкладывают с применением трехрядной системы перевязки из отборного кирпича или по однорядной системе перевязки со сдвигом чередующихся рядов кладки на четверть кирпича. Кладочные швы в столбах не должны превышать 100 мм. Сопряжение тонких стен со столбами выполняют при помощи штрабы, выпускаемой из столба или арматуры, закладываемой в кладку. Усиление кирпичного столба возможно за счет того, что создается каркас кирпичного столба .

Рис. 1. Схема кладки столбов: А - сечение 1½ x 2 кирпича; Б - сечение 2х2 кирпича; сечение 2½ x 2 кирпича; Г - сечение 2½ x 2½ кирпича: 1, 2, 3, 4 - последовательность кладки

Волгоградским политехническим институтом разработан способ формирования углов стен и столбов, в основу которого положено устройство уширенного шва в тычковых рядах ( рис. 2 ). В этом методе при пересечении уширенных рядов в смежных рядах образуются вертикальные колодцы на всю высоту кладки, в которых удобно размещать арматуру. По данным экспериментальных исследований прочность кладки при этом возрастает, трудоемкость снижается с упрощением производства работ.

Квадратные, многоугольные или круглые в плане столбы и колонны кладут из тесаного или лекального кирпича так, чтобы швы нижнего ряда перекрывались кирпичом следующего ряда. Это достигается за счет поворота, и ряды кирпичной кладки встают по отношению к следующим на угол 45°.

Рис. 2. Формирование кладки углов стен и столбов: 1 - кладка фасадов; 2 - первый ряд кладки; 3 - второй ряд кладки; А - угол в 1½ кирпича; Б - угол в 2 кирпича; B - столб сечением 3х3 кирпича; Г - столб сечением 2x2 кирпича

Многорядная перевязка при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная перевязка со сдвигом чередующихся рядов на ¼ кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе приходится применять большое количество трехчетверток. Поэтому для выкладывания столбов применяется трехрядная перевязка , если рисунок перевязки может быть допущен по условиям отделки поверхности кладки. Кладку выполняют из целого кирпича с добавлением половинок. При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд укладывают через три ложковых. Для кладки требуется незначительное количество неполномерного кирпича, например, столбы сечением 2х2 кирпича ( рис. 3, а ) перевязывают целыми кирпичами, а в столбах сечением 1½ или 2х2½ кирпича ( рис. 3, б, в ) в каждые четыре ряда кладки укладывают по две половинки. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, которые закладывают в столбы.

При кладке кирпичных столбов, стен с большим объемом усложняющих элементов, а также когда возводятся узкие кирпичные простенки - звено «пятерка» делится на: звено «двойка» и звено «тройка».

Как обеспечить прочность и надежность кладки столбов из кирпича

В последнее время особой популярностью пользуются заборы, построенные из кирпича. Такое сооружение не только роскошно смотрится, но многое говорит о материальном состоянии хозяев.

Столбы из кирпича фото строительства

Конечно забор, построенный полностью из кирпича весьма затратное мероприятие. Но всегда есть возможность снизить затраты, если подойти к этому процессу творчески.

Такой выход комбинированный забор, в котором только столбики выкладывают кирпичными, а вставки (наполнение) могут быть любыми – профлисты, деревянные пролеты или кованные металлические.

Заборные столбы чаще всего выполняются из облицовочного кирпича и в этом случае несут помимо эстетической функции еще и опорную. Такие комбинированные заборы, использующие кирпичные столбы, являются прочными и долговечными сооружениями.

Этапы строительства и инструменты

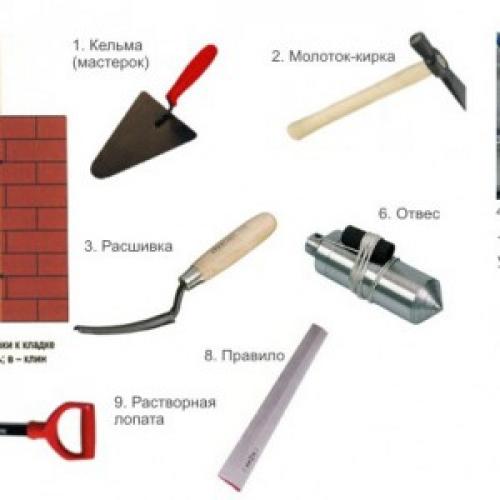

Инструменты для кладки столбов из кирпича

Кирпичные колонны из кирпича для забора выполняются в несколько этапов :

1. Разметка . Это первый и важный этап. От его качественного выполнения зависит все строительство. Нужно определиться, где будет располагаться забор, его длину, в каком месте будут ворота и калитка, каким будет расстояние между кирпичными столбами забора? Расстояние между колоннами должно быть одинаковым, а линия установки прямой.
2. Выбор способа кирпичной кладки . Это будет зависеть от ваших финансовых возможностей и основной функции колонны. Чаще всего для возведения колонны из кирпича для забора применяют кладку в полтора или два кирпича.
3. Расчет нужного количества материалов и инструментов, их приобретение. Чтобы рассчитать потребность материалов, нужно определить какой должна быть высота столбиков и способ кладки. При выборе материалов следует особое внимание уделить качеству. Ни в коем случае не стоит экономить на материалах. От этого напрямую зависит срок его службы. Обратите внимание на оттенок кирпича. Даже в одной партии он может немного отличаться.
4. Строительство столбиков и забора . Этот этап включает в себя подготовку фундамента под кирпичный забор и само возведение колонн.

Какие факторы могут повлиять на качество кладки столбов из кирпича

В кирпичных столбах основной причиной разрушения является появление вертикальных трещин. Вследствие большей пластичности раствора, чем кирпича, в растворе возникают растягивающие усилия, которые и приводят к появлению трещин — сначала по вертикальным швам, а затем и по кирпичу (рис. 5.27). В заключительной стадии столб как бы расчленяется на отдельные «малые» столбы, которые разрушаются быстрее вследствие их большей гибкости. При этом надо помнить, что кирпич (камень) в кладке испытывает сложное напряженное состояние — сжатие, изгиб и растяжение, что приводит

Рис. 5.27. Схема разрушения кирпичного столба: а) нормальная работа столба, трещин нет; б) появление начальных трещин; в> разрушение

зачастую к более раннему разрушению его в кладке, чем в лабораторных условиях при испытании на те же виды деформаций. Каменная кладка работает упруго-пластично, пластические деформации развиваются достаточно долго, что особенно сказывается на элементах малой толщины и учитывается при расчете. Указанная схема разрушения происходит на фоне потери общей устойчивости, которая и лежит в основе расчета кирпичных столбов.

Влияние различных факторов на прочность кладки

На прочность кладки при сжатии влияют многие факторы: прочность камня, размеры камня, форма камня, наличие пустот в камне, прочность раствора, подвижность раствора, качество кладки, способ перевязки швов, сцепление раствора с камнем, степень заполнения вертикальных швов и др.

Степень влияния каждого из факторов:

• а) прочность камня имеет решающее значение для прочности кладки, обычно прочность кладки составляет 40—50% от прочности камня, но может при определенных условиях (вибрированная каменная кладка, использование высоких марок раствора) достигать 70- 100%; увеличение прочности марки кирпича в 2 раза повышает прочность кладки в 1,5—1,7 раза;
• б) размеры камня: с увеличением размеров камня увеличивается прочность кладки (так как уменьшается количество горизонтальных швов, а также высота камня ведет к увеличению его сопротивления изгибу и срезу). Так, кладка, выполненная из керамических камней высотой 19 см, при прочих равных условиях прочнее в 1,4 раза, чем кладка, выполненная из одинарного кирпича;
• в) форма камня: прочность кладки из камней правильной формы выше, чем из неправильной. Кладка из рваного бута Ml000-900 на растворе Ml00 составляет 5—8% от прочности кладки из камня правильной формы;
• г) прочность раствора: с увеличением прочности раствора растет прочность кладки, особенно резко при изменении марки раствора от 0 до 25, а затем более слабо;
• д) качество кладки: вибрированная кладка в 1,7—2 раза прочнее кладки среднего качества. Кладка, выполненная высококвалифицированным каменщиком, в 1,6-1,7 раза прочнее, чем выполненная неквалифицированным каменщиком;
• е) подвижность раствора: каменная кладка на жестких растворах получается менее прочной, чем на пластичных. Разброс прочности — до 14%;
• ж) перевязка швов: уменьшение количества перевязочных рядов в 1,5 раза вызывает понижение прочности кладки на 10%, особенно понижается прочность кладки при перевязке реже, чем через 5 рядов;
• з) полное заполнение вертикальных швов увеличивает прочность кладки до 8%.

Как избежать ошибок при кладке столбов из кирпича

Один из способов кладки кирпичной опоры ограждений

А теперь пришла пора заняться самым интересным – кладкой столбов для забора своими руками. Запаситесь всеми необходимыми инструментами.

• кельма для работы с раствором;
• кирочка – молоток с заточенным бойком. Пригодится для того, чтобы подтесать или сколоть кирпич;
• болгарка. С ее помощью можно будет легко разрезать кирпич или сделать в нем паз;
• отвес, уровень, шнур – для проверки вертикальности и горизонтальности кладки.

Кладка кирпичных столбов для забора может выполняться в полтора или в два кирпича. В первом случае, каждый следующий кирпич необходимо выложить под углом к предыдущему, таким образом, чтобы ширина столба составила полтора кирпича, то есть, 38 см.

При кладке вторым способом, два кирпича укладываются в ряд, соединяясь торцами. Затем, под прямым углом к ним укладывается один кирпич. Под углом к нему – два кирпича, и, наконец, последний кирпич тоже под углом. Ширина столба составит два кирпича или 510 см.

Не забываем о том, что кирпичи укладываются не вплотную друг к другу: между ними обязательно должен быть слой цемента, то есть мастеру предстоит правильно выполнить расшивку.

Наиболее популярная ширина расшивочного шва – 8 мм, она обеспечивает достаточную прочность кладки при минимальном расходе раствора.

Расшивка, повышая прочность столба, выполняет и чисто эстетическую функцию. Делает кладочные швы ровными, а сами столбы – внешне более привлекательными.

Какие советы и рекомендации можно дать для начинающих строителей, которые хотят научиться кладке столбов из кирпича

В большинстве случаев столбы для забора делают в 1,5 или 2 кирпича, сечение 380*380 мм и 510*510 мм соответственно, высота — до 3-х метров.

Кладку ведут с перевязкой (смещением) — шов нижнего ряда перекрывается «телом» кирпича, лежащего сверху. Шов стандартный — 8-10 мм. Схема кладки столбиков в полтора и два кирпича на фото ниже.

Кирпичные столбы в 1,5 и 2 кирпича

Кладка столбов: порядок работы

На готовый фундамент расстилают отсечную гидроизоляцию. Это может быть рубероид в два слоя, но лучше гидроизол на битумной мастике. Этот слой необходим, чтобы кирпич не «тянул» влагу из грунта. Если влажный кирпич замерзает, он быстро начинает трескаться и крошиться. Потому гидроизоляция необходима. Рулонную гидроизоляцию можно заменить — два раза промазать фундамент битумной мастикой, а на участках с высоко влажностью лучше сделать двойную гидроизоляцию — промазать мастикой, а потом настелить еще и «Гидроизол».

По размерам столба на гидроизоляцию наносится раствор слоем чуть больше 1 см. На него, согласно схемы, укладываются кирпичи. Их выравнивают в вертикальной и горизонтальной плоскостях, постукивая специальным резиновым молотком. Мастера могут использовать ручку кельмы, но, в таком случае, с плоскости кельмы могут слетать остатки раствора, пачкая руки и кирпич, а он от цемента оттирается плохо.

Керамический кирпич очень быстро впитывает влагу, потому чуть замешкавшись, вам будет сложно «посадить» его на место. Чтобы раствор дольше сохранял пластичность, кирпич перед укладкой на несколько секунд окунают в воду. Этот же маневр позволяет легче вытирать раствор с поверхности (его снимают сразу,сухой тряпкой).

Подбиваем молотком

Второй ряд кладут также: на кирпичи расстилается раствор, на него выставляют кирпичи, но уже с перевязкой — развернув так, чтобы шов был перекрыт. Снова выравнивают. Затем берут рулетку и проверяют размеры уложенных рядов. Устраняется даже небольшое смещение в 1-2 мм. Постукивают по торцу кирпича (называется «тычок»), сдвигая кирпичи ближе. Затем, если боковые грани не промазывались, заполняют вертикальные швы. Все последующие ряды кладутся аналогично.

Если между внутренней трубой армирования и кирпичной кладкой есть пустота, ее заполняют. Если расстояние небольшое, можно использовать кладочный раствор, если пустота значительная, для экономии пространство можно засыпать щебнем, утрамбовать, затем пролить жидким цементно-песчаным раствором.

Кладка под пруток

Описанная выше кладка столбов давно проверена, но новичкам, при самостоятельном изготовлении, тяжело выдерживать ровный шов. Еще проблема — раствор вылезает из шва, пачкая поверхность. Получается не очень красиво. Для облегчения работы придумали кладку под пруток. Берут квадратный металлический пруток со стороной 8-10 мм, нарезают его не куски, на 10-15 см длиннее размеров столба.

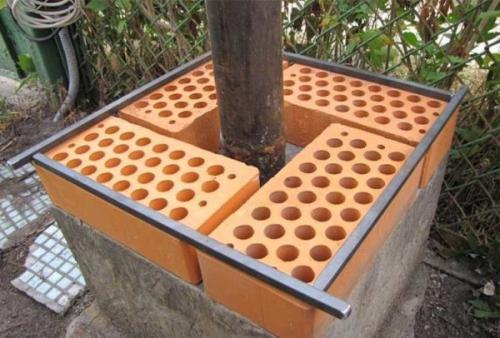

Раскладка прутка

Уложив первый ряд, на него по краю кирпича выкладывают пруток. Заполняют площадку раствором с небольшим запасом, причем ближе к трубе слой делают больше. Затем, ведя кельмой по прутку, снимают излишек, очищая пруток от раствора. Но при этом уклон раствора сохраняется. Ставят кирпич, выравнивают его по уровню. При этом сильно осесть ему не дает пруток, а положение другого конца контролируем уровнем.

Как обеспечить безопасность при кладке столбов из кирпича

1

В целях безопасности выполнения каменных работ очень важно правильно осуществлять основные технологические приемы и методы кладки стен. Так, кладку из кирпича следует начинать с закрепления угловых и промежуточных порядовок. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также напрямых участках стен на расстоянии 10…15 м одна от другой. К порядовкам крепят шнур-причалку. При кладке наружных верст шнур-причалку натягивают для каждого ряда на уровне верха укладываемого ряда отступив от вертикальной плоскости кладки на 3…4 мм.

После установки порядовок, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают наружную версту. Дальнейшие операции зависят от способа кладки: порядного, ступенчатого или смешанного.

При кладке соблюдаются следующие общие правила. Стены и простенки выполняют по единой системе перевязки швов многорядной или однорядной (цепной). Для кладки столбов, узких простенков (шириной до 1 м) внутри зданий, стен, предназначенных под отделку, применяют трехрядную систему перевязки швов. Выступы стен (пилястры) выкладывают по одно- или многорядной системе перевязки, если ширина пилястры 4 кирпича и больше, при ширине пилястры до 3,5 кирпичей — по трехрядной системе перевязки, как кладку столбов. Для перевязки с основной стеной в зависимости от размера пилястры используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.

Стены с нишами для приборов отопления выкладывают с теми же перевязками, что и сплошные участки. Ниши образуют, прерывая в соответствующих местах внутреннюю версту, а в углах ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Газоходы, вентиляционные и другие каналы выкладывают одновременно с возведением стены, как правило, во внутренних стенах толщиной 380 мм — в один ряд, толщиной 640 мм — в два ряда. Сечение каналов обычно бывает 140x140 (0,5x0,5 кирпича), а дымоходов больших печей и плит — 270X140 (1,5x0,5 кирпича) или 270x270 мм (1x1 кирпич).

Газоходы и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены. Толщина стенок каналов и перегородок между ними должна быть не менее 0,5 кирпича.

При кладке столбов многорядная система перевязки запрещается, потому что она не обеспечивает монолитности и требуемой прочности столбов. Столбы выкладывают по трехрядной системе перевязки, если рисунок перевязки может быть допущен по условиям отделки поверхности кладки. Кладку выполняют из целого кирпича с добавлением половинок. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, которые закладывают в столбы.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, их не разрешается выкладывать впустошовку. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 2,5 кирпича и менее выкладывают только из отборного целого кирпича.
