Столбчатые фундаменты по праву считаются наиболее бюджетным вариантом основания для легкой постройки.

• К их преимуществам также относят простоту сооружения, небольшое количество материалов, возможность подстраиваться под любую геометрию постройки.
• К сожалению, есть и минусы – подвал в доме на столбчатом фундаменте устроить не получится, теплый пол первого этажа сделать достаточно сложно, да и грунты подходят не любые.

Разберем подробнее детали обустройства столбчатого фундамента своими руками в разных условиях.

Принципы устройства основания из столбов-опор

В самом названии конструкции заложен общий принцип его организации. Столбчатыми называют фундаменты, представляющие собой более или менее заглубленные в грунт столбы круглого, квадратного или прямоугольного сечения.

Различают основания по:

• степени заглубления – поверхностные (опора на поверхность грунта), малозаглубленные, заглубленные ниже глубины промерзания;
• сечению – одинаковое по всей высоте опоры или с «башмаком», то есть расширением, в нижней части (обычно подземной);
• наличию песчано-гравийной подушки. Может использовать послойная засыпка, только один слой (песок, гравий, щебень), при плотных не пучинистых грунтах допустимо обойтись без подушки;
• материалу – используют монолитный железобетон, кладку из кирпича или бетонных блоков, буронабивные сваи (данный вид основания также считается свайным);
• способу крепления к домовым конструкциям – с ростверком из того же материала (обычно для монолитного железобетона), с металлическим ростверком, деревянным ростверком с последующей укладкой венцов сруба или монтажом каркаса.

Устройство столбчатого фундамента. Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть дачный домик , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но  именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

• Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

Монолитный железобетонный столбик

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

• Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельство м м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

• Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

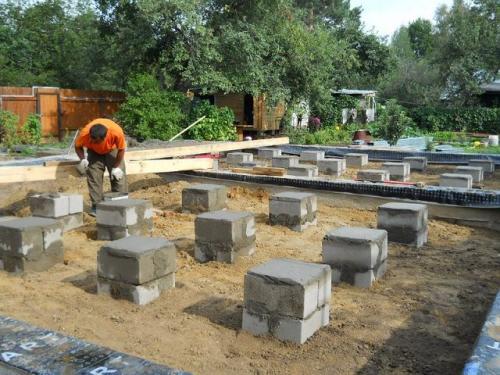

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

• Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.

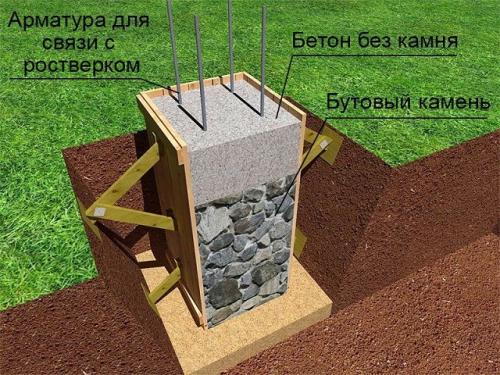

• Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или бетон , залитый в колодец, сложенный из бута.

Бутобетонная фундаментная опора

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

• Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

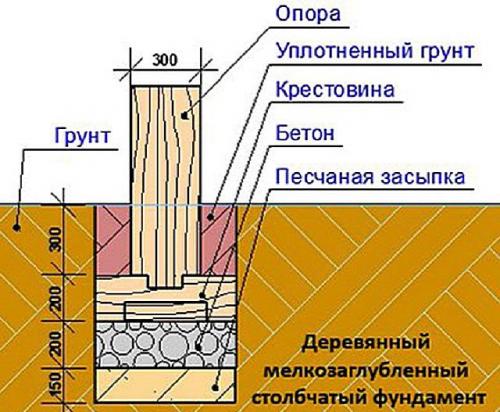

В ряде случаев будет вполне достаточно и деревянных свай для фундамента

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

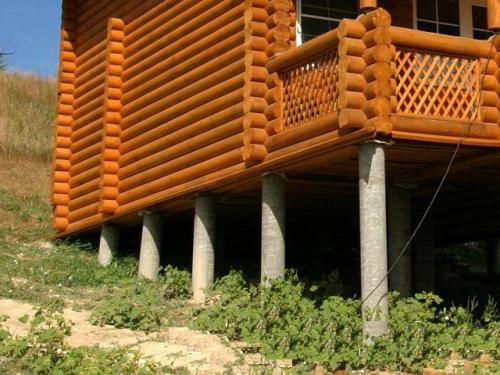

Столбчатый фундамент из асбестоцементных труб

• Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

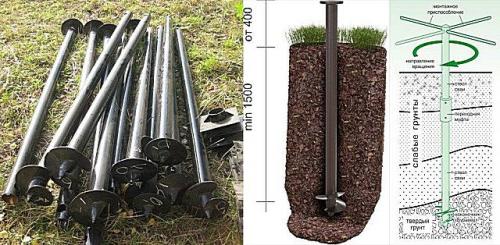

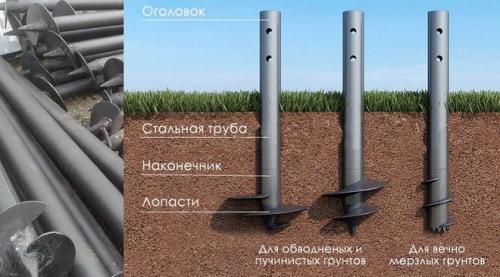

Металлические винтовые сваи для фундамента

• Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Кстати, с помощью свай можно сделать не только  фундамент на сваях  или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию.

Устройство столбчатого фундамента. Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть дачный домик, каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые, то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего — в регионах с вечной мерзлотой. Но именно в этих случаях требуются особые подходы и специализированная техника — в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

Монолитный железобетонный столбик

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

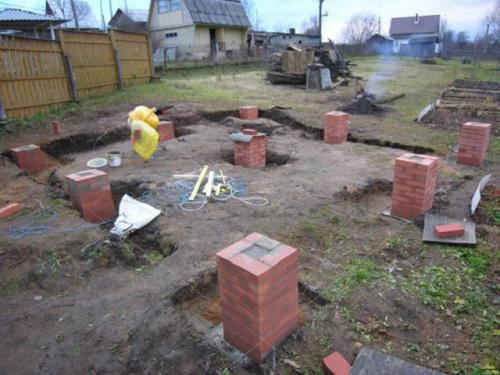

Кирпичные столбики

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной».

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

Обратите внимание, что в этой статье рассматриваются только общие принципы устройства столбчатых фундаментов, а не специфические технологии, используемые в промышленном и жилом строительстве в регионах с вечной мерзлотой.

Фундамент под столбы из кирпича. Особенности строительства из кирпича опорных стоек забора

Выбор способа установки стоек на конкретном земельном участке напрямую зависит от свойств грунта. Предположим, что он оказался пучинистым, а почвенные воды залегают на глубине 80 см. Значит наиболее рационально построить отдельный фундамент под каждую опору. При этом основа будет выполнена комбинированным способом – на дне котлована мы установим подушку из песка и щебня, а оставшееся пространство забетонируем. А вот для обеспечения устойчивости конструкции – весит кирпичный столб изрядно — по центру мы установим стальную профильную трубу квадратного или круглого сечения. Но обо всем по порядку.

Важно знать! Чем тяжелее будет ограждение, тем основательнее должны быть опоры. Поэтому очень важно правильно рассчитать высоту опоры и размер ее сечения. Стандартно сторона последнего имеет длину 1,5 длины кирпича плюс просвет для раствора.

Отметим, что строительство необходимо вести только в хорошую погоду. При этом, если ваш участок расположен далеко от города, следует запастись всеми необходимыми материалами заранее, чтобы потом не отрываться от работы для неблизкой поездки за какой-нибудь мелочью.

Заборы с кирпичными опорами относятся к люкс-классу. Поэтому важно уделить надлежащее внимание дизайну. При всем разнообразии возможных решений следует помнить, что кирпич нужен специальный – красный или облицовочный. Также необходимо использовать пропитки, которые защитят его от разрушения и высолов.

Столбчатый фундамент чертеж. Проектирование столбчатых фундаментов зданий и сооружений

Столбчатый фундамент – это конструктивные элементы в виде столбов, опор, подушек или их комбинаций, расставленные с определенным шагом. На столбчатый фундамент опираются колонны, фундаментные балки, ростверки или другие конструкции, которые предают нагрузки от здания или сооружения на столбчатый фундамент.

Подробно о типах:

Столбчатые фундаменты отличаются экономичностью и простотой монтажа.

Неблагоприятным условием для столбчатого фундамента является низкая несущая способность грунта под подошвой фундамента.

Мы рассмотрим следующие вопросы проектирования столбчатых фундаментов.

При проектировании столбчатых фундаментов могут оказаться полезными следующие типовые серии:

1	Серия 1.012.1-3.97	Фундаменты сборно-монолитные под стальные колонны производственных зданий и инженерных сооружений.
2	Серия 1.412.1-6	Фундаменты монолитные железобетонные на естественном основании под типовые железобетонные колонны одноэтажных и многоэтажных производственных зданий.
3	Серия 1.412.1-8	Фундаменты монолитные железобетонные на свайном основании под колонны фахверка перегородок.
4	Серия 1.412.1-11	Фундаменты сборно-монолитные на естественном основании под железобетонные колонны одноэтажных и многоэтажных производственных зданий.
5	Серия 1.812.1-2	Фундаменты железобетонные под трехшарнирные железобетонные рамы для однопролетных сельскохозяйственных зданий.
6	Серия 1.812.1-5с	Фундаменты железобетонные сборные под колонны сельскохозяйственных производственных зданий для строительства в районах сейсмичностью 7, 8 и 9 баллов.
8	Серия 1.412-1	Монолитные железобетонные фундаменты под типовые колонны прямоугольного сечения одноэтажных промышленных зданий.
9	Серия 1.412.1-4	Монолитные железобетонные фундаменты на естественном основании под железобетонные стойки фахверка. Материалы для проектирования и рабочие чертежи.

Источник: https://otoplen-dom.ru/novosti/fundament-stolbchatyy-rasstoyanie-mezhdu-stolbami-raspolozhenie-elementov-oporno

Мелкозаглубленный столбчатый фундамент из кирпича. Плюсы и минусы

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве

По сути, столбчатое основание – это сетка из вертикальных опор с минимально возможным поперечным сечением. Опоры устанавливаются во всех точках здания, где сосредотачиваются максимальные нагрузки (по углам, на пересечении стен, под колоннами, простенками, несущими балками, в месте обустройства печи или камина).

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве. Они подходят для лёгких каркасных строений, деревянных построек без подвалов, которые несильно нагружают грунт. Такие конструкции простые в исполнении и относительно недорогие.

Важно: столбчатое основание идеально подходит для лёгких построек весом не больше 1 т/м³. К ним относятся каркасные дома, деревянные бани, садовые и гостевые домики, хозяйственные постройки, навесы, террасы, беседки, летние кухни и т.п.

К преимуществам таких конструкций можно отнести следующее:

1. Монтаж, проектировка и расчёт могут выполняться собственноручно без привлечения специалистов и строительной техники.
2. Такие конструкции можно использовать на любых почвах, за исключением пучинистых грунтов и территорий с высоким УГВ.
3. Столбчатые фундаменты можно применять на склонах и на участках с большим перепадом высот.
4. Для выполнения такого основания не нужно проводить выравнивание территории.
5. Скорость монтажа значительно превосходит сроки создания других оснований.
6. Не нужно обустраивать сложную и дорогую гидроизоляцию.
7. Срок службы столбчатого фундамента значительный (до 50-70 лет).
8. Расходы на обустройство всей конструкции небольшие.

Недостатков у таких конструкций хоть и немного, но они есть:

1. Мелкозаглублённый столбчатый фундамент нельзя обустраивать при возведении стен из кирпича, железобетона, природного камня. Они также не подходят для многоэтажных строений.
2. При выполнении такого фундамента не получится организовать подвальные помещения.

Источник: https://interer-stil.ru-land.com/stati/stolbchatyy-melkozaglublennyy-fundament-fundament-melkogo-zalozheniya

Точечный фундамент своими руками Точечный, или как его называют столбчатый фундамент, является идеальным видом фундаментов при строительстве облегченных зданий на пучинистых грунтах. Он отличается простотой, скоростью и дешевизной возведения. Малая опорная площадь, снижает воздействие грунта на фундамент в момент примерзания. Для того, чтобы возвести точечный фундамент своими руками, необходимо:

а) Составить проект будущего фундамента.

В нем отражают; размеры фундамента, число и места установки столбов, глубину ям. Количество необходимого строительного материала.

б) Закупка и доставка строительного материала.

Для строительства фундамента потребуется: - цемент, песок карьерный, гравий; - трубы асбестоцементные или металлические, диаметром 20 сантиметров из расчета по 2 метра на каждый столб; - арматурные прутья, по 4 прута на каждый столб, длиной 2 метра каждый прут; - бетономешалка; - бур для сверления отверстий под столбы; - болгарка с кругами по металлу или бетону; - электровибратор; - рулетка, лопата штыковая, молоток, емкость на 10 литров.

в) Подготовка площадки под фундамент.

На месте планируемого строительства фундамента, вырубается кустарник, выкорчевываются крупные деревья, выравнивается грунт. Производится разметка будущего фундамента на местности. Это важный этап возведения фундамента. От правильности подбора глубины ям зависит качество будущего фундамента. Если ямы будут слишком мелкие, то в период промерзания грунта, он может вытолкать столбы, что повредит строение, опирающееся на фундамент. Глубоко выкопанные ямы приведут к необоснованному перерасходу строительного материала и удорожанию фундамента. Сейчас не составляет труда узнать физический состав грунта и глубину его промерзания в любом районе строительства. Достаточно сделать запрос в интернете, и он выдаст все необходимые данные по интересующему вопросу. Если по каким-то причинам нет интернета, нужно доехать до ближайшей гидрометеостанции и попросить у них карту состава грунта и глубину промерзания почвы в нужном районе. В средних районах России глубина промерзания земли не превышает 1,2 метра. Следовательно, для того чтобы построить точечный фундамент своими руками, нужны ямы глубиной 1,5 метра. Для ускорения и простоты исполнения, ямы бурят буром, диаметром равному диаметру труб. Бур без труда можно изготовить своими руками из металла, толщиной 2 миллиметра. Для этого из листа железа вырезают круг, диаметром 20 сантиметров. В нем в центре делается отверстие. Круг с одной стороны разрезается до середины. Края круга изгибаются под углом 35 – 40 градусов и приваривается к металлической трубе, диаметром 22 миллиметра. Бур готов. Отверстия сверлятся под каждый угол здания и в местах соединения внутренних стен с наружными. Если здание большое по размерам, 10 и более метров в длину, свыше 8 метров в ширину, ямы распределяют равномерно, с расстоянием до 2 метров, друг от друга. На дно подготовленных ям засыпается слой гравия, толщиной 5 сантиметров, и слой песка, такой же толщины. Подушка утрамбовывается. Ямы под столбы готовы. Это следующий этап работы, для того чтобы возвести точечный фундамент своими руками. Нужно вспомнить, что глубина ям составляет 1,5 мета. Из них 10 сантиметров занимает песчано-гравийная подушка. На 20 сантиметров столбы будут выше уровня земли. Следовательно, общая длина труб составляет 1,6 метра, 1,4 в земле и 0,2 м над землей. Готовятся трубы соответствующей длины. Металлические режутся болгаркой с кругом по металлу, асбестоцементные – кругом по бетону. Подготовленные трубы опускаются в ямы. Выравниваются по горизонтали. Уровень у них должен быть одинаков. В трубы опускаются по 4 арматурных прута. Устанавливаются прутья по центру, квадратом 10 на 10 сантиметров. Их делают на 15 сантиметров длиннее труб. На этот размер они забиваются в землю, верхний срез прутьев находится на одном уровне с верхним срезом труб. Самый ответственный момент в создании фундамента. Качественно подготовленный цементный раствор, обеспечит длительный период эксплуатации здания. Поэтому для того чтобы возвести прочный точечный фундамент своими руками, нужно покупать высококачественный цемент, не ниже 400 марки, соблюдать пропорции раствора.

Столбчатый фундамент расстояние между столбами. Особенности столбчатого основания

Основание, выполненное таким способом, гораздо удешевляет работу и делает ее менее трудоемкой

Такой фундамент напоминает свайный, с той разницей, что готовые сваи вбиваются (ввинчиваются) в грунт, а столбы выливаются или выкладываются на месте в приготовленных углублениях. Основание, выполненное таким способом, гораздо удешевляет работу и делает ее менее трудоемкой.

Однако устройство столбчатого фундамента подходит не всегда. Если масса надземной части здания значительна (стены выполнены кирпичом, бетоном, шлакоблоком или другим тяжелым стройматериалом), предполагается большая площадь опоры на грунт. В этом случае лучше предпочесть сооружение заглубленного или мелкозаглубленного (в зависимости от структуры почвы) ленточного основания с достаточной площадью подошвы.

Если же дом предполагается возводить из легких стройматериалов (дерево, пенобетон, материалы для каркасного строительства), столбчатого фундамента, вернее площади его опоры на грунт, хватает.

Важно! Площадь подошвы столбчатого фундамента также рассчитывается. Регулируется этот показатель количеством вертикальных опор и их собственной поперечной площадью.

Симбиозом между ленточным вариантом устройства основания дома и столбчатым, является столбчато-ростверковый фундамент, когда вертикальные опоры дополнительно усиливаются и связываются между собой мелкозаглубленной железобетонной лентой. Так делают не только для усиления столбов, но и в тех ситуациях, когда обычное мелкозаглубленное ленточное основание постройки может быть ненадежно из-за рыхлых или склонных к пучению грунтов на участке. В этом случае столбы, опираясь подошвой на более глубокие и надежные грунтовые пласты, выполняют функцию свай, укрепляющих основную ленту.

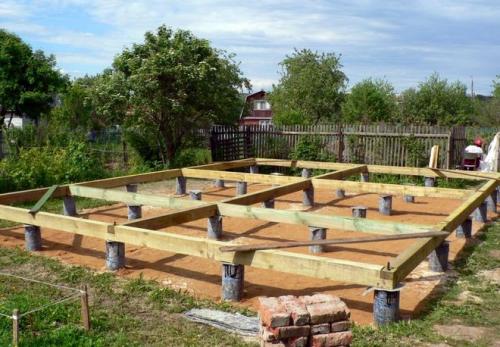

Столбчатый фундамент из кирпича для беседки. Столбчатый

Для изготовления данного варианта используется наименьшее количество строительных материалов. Не во всех случаях он получается самым дешевым (за исключением фундаментных блоков и покрышек), но при правильном подходе к возведению является очень надежным и устойчивым.

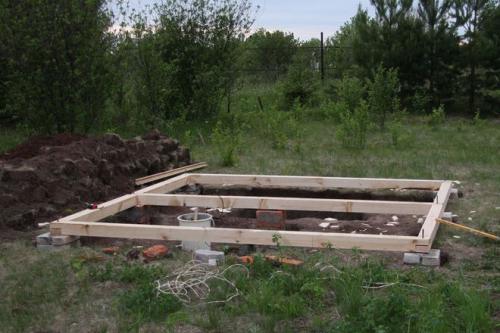

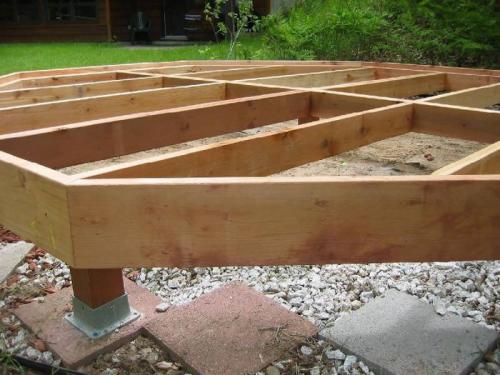

Классический столбчатый фундамент под беседку (с лагом по центру для пола)

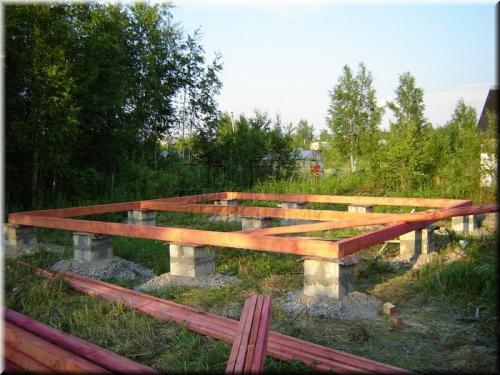

Блочный

Если вы сталкивались с покупкой готовой беседки, то наверняка видели, что в большинстве случаев строители предлагают в качестве основы сооружения полнотелые фундаментные блоки с размерами 20 на 20 на 40 см .

Цена каждого из них варьируется от 100 до 300 рублей, а всего для возведения фундамента может понадобиться от 9 до 54 таких блоков (общая стоимость составит в районе 2-7 тысяч рублей). Например, для строительства восьмигранной беседки понадобится 12 блоков.

Это самый дешёвый, быстрый и популярный способ организации фундамента в современном строительстве. Периодически возникают проблемы с хождением грунта и дальнейшей «просадкой» беседки в одну из сторон. Этого можно избежать, сделав бетонные ямки под каждый блок.

Помимо блоков может использоваться кирпич или тротуарная плитка.

Ниже представлено

Буронабивные сваи

Буронабивные сваи представляют из себя трубы, изготовленные из бетонного раствора с использованием арматуры, которые устанавливаются по периметру и в центре беседки.

Пример буронабивного фундамента

Технология изготовления выглядит следующим образом:

1. С помощью специально бура подготавливаются скважины.
2. Внутри укладывается круглая гидроизоляция из рубероида, которая будет защищать сваи от воздействия воды.
3. Вставляется небольшая (необязательно до конца скважины) асбестоцементная труба с высотой около 30 см.
4. Внутрь заливается бетонный раствор и вставляется арматура.

В итоге мы имеем полноценные сваи из бетона, которые послужат отличным основанием для будущей постройки. На каждую сваю уйдет порядка 400 рублей строительного материала.

ТИСЭ с расширением в земле

По аналогии с буронабивными сваями, ТИСЭ (технология индивидуального строительства и экология) изготавливается с расширением на дне земельной «подушки» (фото справа). Благодаря такому дополнительному слою бетона, несущая способность фундамента увеличивается еще сильнее. Себестоимость каждого столба немного возрастает и составляет около 500 рублей.

На выходе получаются бетонные столбы с отличными несущими характеристиками, которых достаточно для удержания небольшого дачного домика 6 на 6 метров. Поэтому для беседки подобного основания более, чем достаточно.

Винтовые сваи

Металлические сваи используются в тех случаях, когда необходимо ощутимо поднять конструкцию сооружения над грунтом либо установить беседку на воде. В данном случае применяют винтовые сваи, которые закручиваются с помощью спецтехники или рычажного механизма (лом и длинные трубы).

Разнообразие винтовых свай

Стоимость одной сваи варьируется от 800 рублей и выше. Если заказывать установку под ключ, то с завинчиванием, бетонированием и разметкой по уровню цена будет в несколько раз выше — более 2 тыс. рублей за один столб.
