Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды

03.04.2022 в 19:55

Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Место установки реле сухого хода. 2 Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

  • датчик сухого хода для насоса;
  • реле сухого хода для насоса;
  • реле давления;
  • выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

  • уровню воды;
  • давлению на выпускном патрубке;
  • по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

2.1 Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды 01

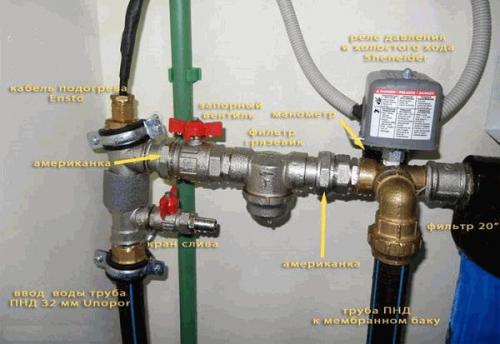

Подключение насоса с автоматикой

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.

2.2 Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.

2.3 Реле давления

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды 02

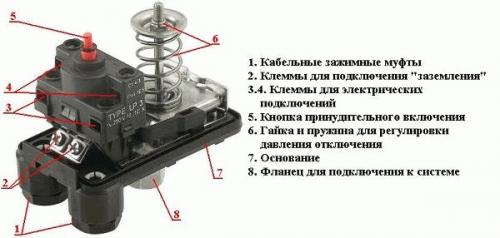

Устройство реле сухого хода LP-3

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью).

2.4 Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Датчик сухого хода для насоса. Когда оно не гарантирует отключение при отсутствии воды 03

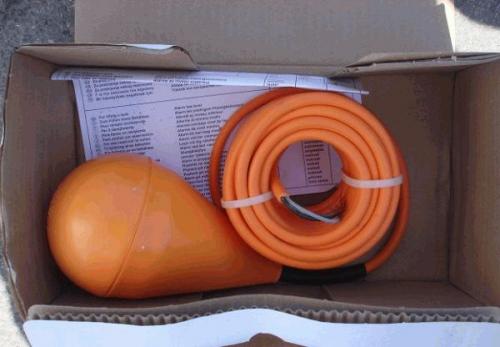

Поплавковый выключатель MS-1

Датчик протока имеет компактные габариты и небольшой вес, что позволяет использовать его не только в промышленных, но и в бытовых устройствах.

Датчик сухого хода, как работает. Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

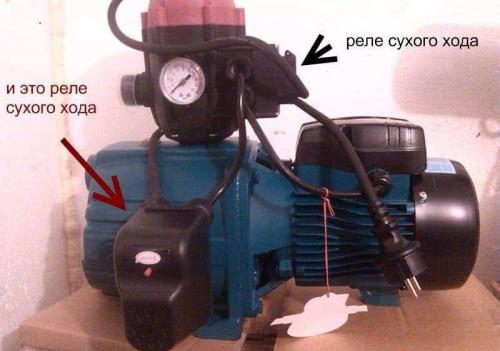

Датчик сухого хода, как работает. Датчик сухого хода для насоса: принцип работы

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

  • Мембрана, установленная внутри корпуса реле.
  • Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
  • Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.
