Аварийный клапан для водонагревателя. Срабатывание предохранительного клапана

Аварийный клапан для водонагревателя. Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку  ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Предохранительный клапан для бойлера валтек. Описание

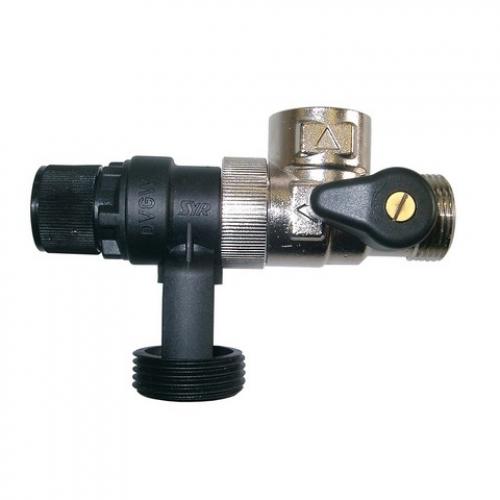

Группа безопасности бойлера Valtec VT.461.N.04 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и прямой сливной патрубок. В комплект входит также сифон. Модель 1/2" снабжена красным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.

Производительность предохранительного клапана по воде при давлении 7,7 бар составляет 650 л/час, по по насыщенному пару - 21 кг/час.

Конструкция

Комплектация

• латунный никелированный корпус
• запорный вентиль в комбинации с обратным клапаном
• предохранительный клапан с зелёной ручкой
• обратный клапан
• прямой сливной патрубок
• сифон (гидрозатвор)

Указания по монтажу

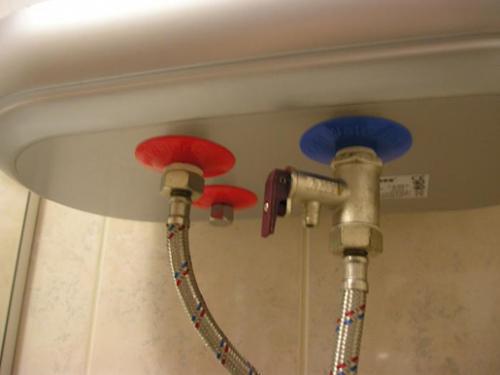

• Группа безопасности должна ставиться на входной патрубок водонагревателя (бойлера). На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
• Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана (запорного вентиля) и рукоятка предохранительного клапана были доступны для управления.
• В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
• К воронке разрыва струи рекомендуется присоединять сифон, входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе пластиковой трубой. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.
• Поворотная воронка позволяет устанавливать группу безопасности как в вертикальном, так и в горизонтальном положении.

Указания по эксплуатации

• Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
• Для слива воды с водонагревателя необходимо перекрыть шаровой кран (запорный вентиль) группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
• Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки со степенью очистки не более 500 мкм.
• Не допускается замерзание рабочей среды внутри элементов группы безопасности.

1. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики

Предохранительный клапан для бойлера без ручки. Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

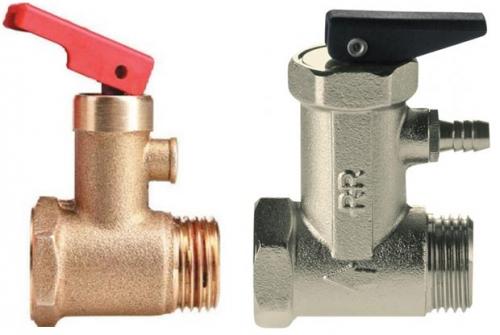

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

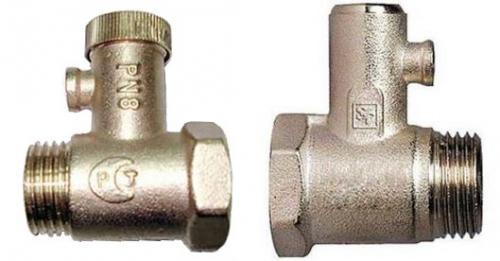

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

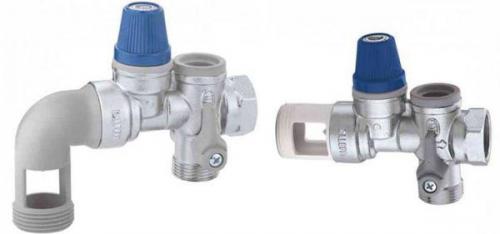

Узлы безопасности для больших водонагревателей

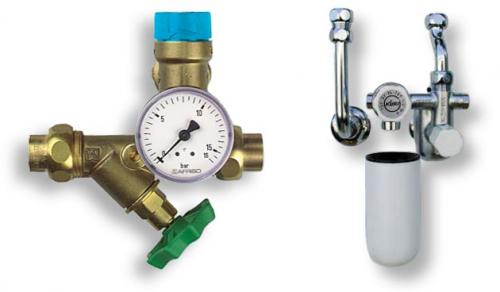

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

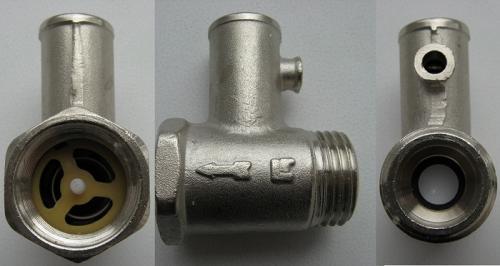

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Предохранительный клапан водонагревателя термекс. Что делать, если капает вода из предохранительного клапана водонагревателя Термекс?

Разберемся, зачем устанавливается предохранительный клапан для водонагревателя Термекс и что означает, если из него капает вода.

Рассмотрим основные причины того, что течет жидкость и способы их устранения:

1. Жидкость, нагреваясь в бойлере, расширяется и возникает избыточное давление в баке . Когда оно достигает предельного значения, на которое рассчитан обратный клапан, он срабатывает, и небольшое количество воды сливается.

   Это нормальный процесс, если бы он не сработал, то бак мог бы разорваться. Некоторые производители дают в комплекте специальную трубку, которую выводят в канализацию.

   Обычно это происходит, если выставлена слишком высокая температура нагрева. Не рекомендуется постоянно использовать устройство в таком режиме, так как это приводит к постоянной нагрузке на стенки емкости и более быстрому изнашиванию оборудования.

   Лучше всего удерживать температуру в пределах 60-67 градусов. В модели Thermex Flat Smart Energy на 80 литров есть режим «Эко», который нагревает воду в этом диапазоне температур. Этот режим оптимально расходует электроэнергию, создает минимальное количество накипи, не дает размножатся вредным микроорганизмам, а главное, продлевает срок службы бака.

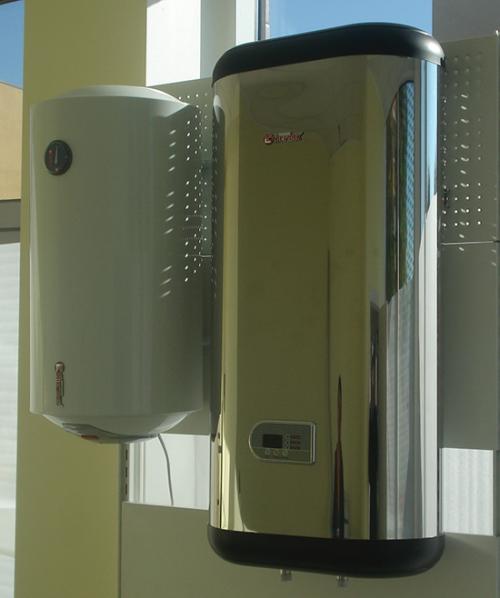

   Водонагреватель Thermex Flat Smart Energy

2. Слишком сильный напор на входе в устройство. Чтобы это проверить, надо измерить давление воды в кране. Это можно сделать с помощью тройника с манометром и краном. Такое оборудование должно быть у сантехника.

   Если показатель превышает характеристику клапана, то необходимо установить редуктор входного давления на вводе в квартиру. Он позволяет выставить нужный напор, защищает бойлер и остальное сантехническое оборудование от резких перепадов давления и решает проблему протечки на предохранительном клапане.

3. Внутрь клапана попала грязь . При срабатывании, в систему могла попасть соринка, которая мешает правильной работе. Чтобы устранить эту поломку нужно несколько раз открыть флажок, и он промоет сам себя.
4. Установлена деталь, рассчитанная на меньшее давление . Проверить это можно посмотрев данные в инструкции к водонагревателю, и сравнив их с меткой на трубке. Например, бойлер Термекс ER с объемом 200 литров рассчитан на давление 0,6 МПа.




   Предохранительный клапан бойлера

   Этот же показатель должен быть обозначен на корпусе защитного клапана. В случае, если эти показатели не совпадают, надо установить другой клапан с соответствующими характеристиками.

Обычно в комплекте с водонагревателем Термекс уже идет предохранительный клапан GP. В случае поломки, необходимо пойти в магазин сантехнического оборудования, где купить новую деталь. Важно выбрать то же значение давления, что и указано в паспорте водонагревателя.

Для того чтобы его заменить, перекрываем вентиль на входе в квартиру и сливаем воду с бойлера. Потом снимаем шланги с патрубков ввода и вывода, откручиваем старый клапан, на резьбу наматываем новую фум ленту и вкручиваем новый.
