После полного застывания фундамента, необходимо смонтировать скелет стен гаража и его крыши. Именно к ним впоследствии будут прикручиваться листы профнастила. Основание можно выполнять из металла или бруса. В последнем случае к металлическим стойкам дерево будет прикручиваться через небольшие пластины. Чаще всего скелет делают из 80-мм уголков. Последовательность монтажа следующая:

1. Используя болгарку, нарезать уголки такой длины, которая будет соответствовать запланированному размеру постройки.
2. К вертикальным стойкам (с нижней стороны) приварить металлические пластины с отверстиями.
3. Перфоратором просверлить отверстия в бетоне и с помощью болтов с цангами соединить вертикальные уголки с фундаментом, если этого не было сделать в процессе возведения последнего. Если в гараже планируется монтаж двери, то на этом этапе нужно сделать металлическое основание для него с петлями.
4. Применяя сварку, приварить к стойкам горизонтальные перекладины (расстояние между ними не должно превышать 0,5 м).
5. Чаще всего на подобной конструкции возводят односкатную крышу. Сделать ее можно, приварив к стойкам уголки, на которые затем будет установлена обрешетка. Для ее изготовления используют доски. Чтобы крыша была максимально прочной, доски размещают очень плотно друг к другу, подробнее про обрешетку под профнастил можно прочитать.
6. Сваривают основание для ворот. Для этого металлические уголки отрезают под углом в 45 градусов, что позволит соединить их под прямым углом. Полученную конструкцию присоединяют к главному скелету гаража. Чтобы усилить жесткость, обе составляющие дополнительно соединяют уголками. На этом этапе нужно не забыть приварить к гаражной стойке петли для ворот.
7. Приварив петли, приставляют к ним ворота и на противоположной стойке маркером отмечают вторую пару петель.

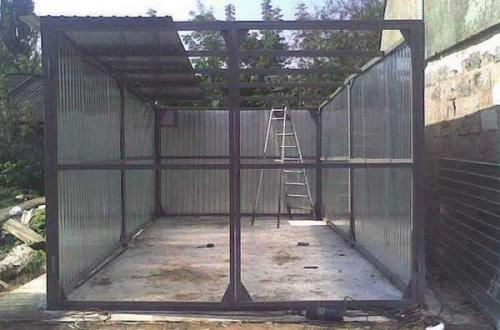

Каркасный гараж из металлопрофиля. Как делать каркас

Каркас лучше сварить из профилированной трубы. Для стоек рекомендуют сечение 80*40 мм с толщиной стенки от 3 мм, для обвязки можно меньшего размера. Еще вариант — стальной уголок с шириной полочки не менее 50 мм и толщиной металла от 3 мм.

Если сварка не входит в число ваших навыков, можно использовать оцинкованный П-образный профиль для монтажа профнастила. Ширина полочки не менее чем 50*50 мм. Этот материал нарезают на куски нужно длины и собирают при помощи болтов.

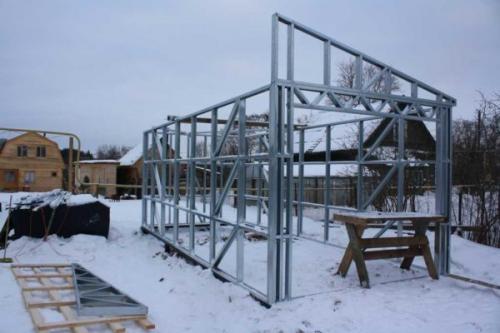

Каркас гаража, собранный из оцинкованных профилей для монтажа профлиста

Иногда делают каркас под гараж из профнастила из бруса. Не лучший вариант в плане пожаробезопасности, но в некоторых регионах именно брус — самый дешевый из вариантов. Сечение бруса для стоек и обвязки — не менее 80*80 мм.

Определившись с материалом для каркаса, надо решить, каким способом будете крепить нижнюю обвязку к фундаменту. Есть две возможности. Об одной уже говорили — замуровать в фундамент шпильки, а вторая — крепить обвязку к фундаменту при помощи анкеров. В этом случае обвязку варят, раскладывая металл по фундаменту и проверяя углы и диагонали. Затем, готовый каркас, крепят анкерными болтами

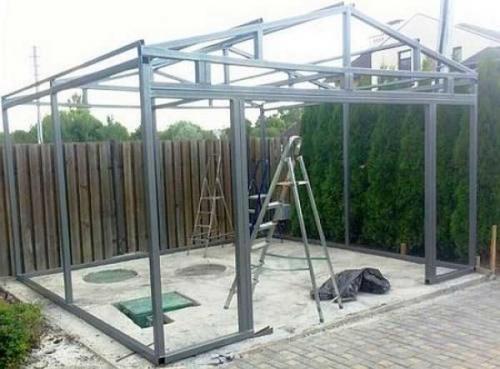

Каркас для гаража из профнастила обычно делают из профилированной трубы или стального уголка

При монтаже каркаса стойки ставят так, чтобы стык листов приходился на их. Так как монтируется профлист с перехлестом в одну волну, то при расчетах нужна будет полезная ширина (есть такой параметр в технических характеристиках. Именно это и будет шаг установки стоек.

К стойкам крепится три пояса обвязки — в самом низу и вверху, и посредине. Для увеличения жесткости конструкции, можно поставить уголки (на фото вверху) или укосы — детали, идущие наискосок от одной стойки до другой. Под ворота стойки делают усиленными — сваривают две трубы или уголка. Двойной делают и верхнюю балку — пролет без опоры получатся солидный, чтобы балка не провисала, добавляют вторую трубу.

В местах крепления гаражных ворот стойки делают усиленными

При небольших размерах гаража и большом сечении трубы можно обойтись только двумя обвязками — верхней и нижней. Но только в тех регионах, где ветра несильные или гараж защищен стеной дома, забором, другими сооружениями.

Гараж из профнастила чертеж. Особенности: плюсы и минусы

Гараж из профнастила представляет собой строение, которое устанавливают из профилированных листов стали. Данный материал может иметь различную высоту волны и толщину, поэтому в зависимости от того, какая предполагается нагрузка на конструкцию, могут выбирать профнастил марки С18 или С21. При этом, чем больше будет высота волны листов, тем надёжнее получится постройка. Так как вес профлиста небольшой, то монтаж такого гаража чаще всего выполняют на ленточный или трубный фундамент. Чтобы ускорить процесс установки конструкции, рекомендуется приобретать готовые комплекты деталей , на сборку которых уйдет не более 3 дней, они, как правило, состоят из каркаса, кровли, стен, ворот и карниза.

Кроме этого, гараж из металлопрофиля можно изготовить по индивидуальному проекту, для этого готовятся чертежи постройки и закупается нужный материал. Главным достоинством самостоятельного строительства считается экономия денежных средств и времени.

Что же касается положительных качеств профнастила, то к ним можно отнести:

• морозоустойчивость;
• легкий вес;
• долговечность и надежность в использовании;
• негорючесть материала;
• удобство в транспортировке;
• низкая стоимость;
• эстетичный вид;
• высокая устойчивость к процессам гниения;
• не нуждается в дополнительной обработке.

Несмотря на наличие плюсов, профлисты имеют и свои минусы:

• Возможность деформации. При ржавлении металла и сильном ударе, защитный слой материала повреждается.
• Легкость взлома. Если грабители захотят проникнуть внутрь такого гаража, то сделать это им не составит особого труда. Поэтому постройку рекомендуется устанавливать только во дворе дома.
• Низкая теплопроводность. Летом металл сильно нагревается, а зимой охлаждается.
• Конструкция нуждается в дополнительной опоре.

Теплый гараж из профнастила своими руками. Особенности выбора утеплителя

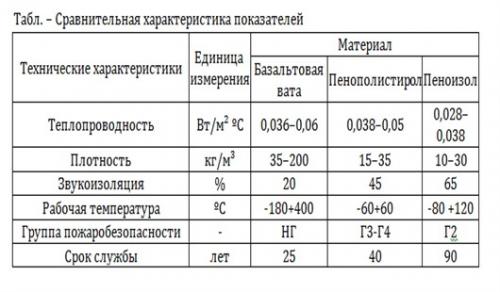

Для теплоизоляции такой конструкции гаража можно выбрать следующие материалы:

• пенопласт – недорогой и легкий материал, монтаж которого можно выполнить быстро и просто. Толщину листа пенополистирола выбирают в зависимости от климата региона, для юга достаточно 20 мм толщины, а для северных районов – минимум 40 мм. Материал имеет средний класс пожарной безопасности, поэтому необходима дополнительная финишная защитная отделка – штукатурка, плиты ОСБ.

Важно. Пенопласт чувствителен к высоким температурам, поэтому крышу металлического гаража лучше изолировать минеральной ватой, так же как и стену постройки, которая расположена на южной стороне.

• минеральная вата – негорючий теплый материал, для утепления листов профнастила лучше выбирать минеральную базальтовую вату в плитах с фольгированным теплоотражающим слоем. Минус минеральной ваты – при намокании она теряет свои изоляционные свойства, поэтому обязательно выполнить качественную гидроизоляцию и устранить все мостики холода.

• напыляемый пенополиуретан – создает полностью герметичное прочное изоляционное покрытие, устойчивое к действию влаги, перепадов температур и плесневым грибкам. Единственный минус материала – стоит дорого, но для утепления ворот гаража – это идеальное решение;
• подложка для линолеума из полиэтилена с фольгированным покрытием – легкий, прочный и надежный материал для утепления, можно монтировать своими руками на любой универсальный водостойкий клей прямо к стене. Важно не забывать о герметизации стыков, так как влага, которая попадает под слой утеплителя, вызывает коррозию листов профнастила;
• астратек – краска утеплитель, лучшее наружное покрытие для стен и ворот гаража, гарантирует надежное утепление. Но для кровли нужно выбирать другой вариант утепления, так как астратек быстро разрушается под действием дождя и снега на крыше. Стоит материал недешево, но гарантирует удобную и быструю теплоизоляцию гаража.

Бюджетный и надежный популярный материал для гаражей из профнастила – пенопласт и минеральная вата. Если правильно выполнить монтаж, соблюдая технологию теплоизоляции, то можно сократить до нуля потери тепла в гараже.

Источник: https://detali-interera.ru-land.com/novosti/garazh-iz-metalloprofilya-svoimi-rukami-chto-predstavlyaet-soboy-karkasnyy-garazh-iz

Гараж из профнастила без фундамента. Бетонирование фундамента

Весят гаражи из профнастила немного. Если не предусматривается обустройства под полом погреба или смотровой ямы, достаточно залить монолитную плиту. Порядок проведения работ следующий:

• Размер фундамента должен превышать габариты постройки, то есть, плита будет выступать за границы стен минимум на 10 см. На выбранном участке наносят разметку, после чего снимают лопатой дерн глубиной 50–60 см. Дно котлована засыпают слоем щебня с песком толщиной 20 см. Подушку нужно плотно утрамбовать.

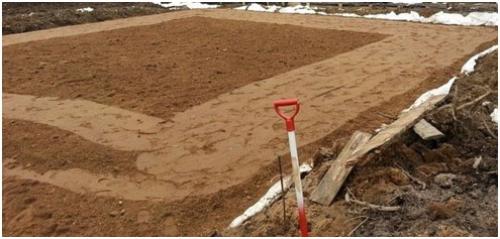

Готовая площадка с песчаной подушкой

• В местах установки стоек каркаса буром высверливают ямки глубиной ниже уровня промерзания грунта. По периметру площадки устанавливают опалубок из досок или фанеры.
• Из прутов арматуры диаметром 10–14 мм изготавливают армирующую сетку. Ячейки делают размером 20х20 см. Между собой арматуру связывают проволокой. Чтобы сетка не лежала на песке, под нее подкладывают половинки красного кирпича.

Армирующая сетка на песчаной площадке

• По количеству пробуренных ямок нарезают куски труб такой длины, чтобы они выступали над фундаментом около 30 см. К этим закладным в будущем будут приварены стойки каркаса. Нижнюю часть труб обрабатывают битумом, опускают в ямки, после чего заливают бетонным раствором с добавлением камней.
• Общую площадку заливают бетонным раствором марки М 400. Сделать это нужно за один раз, чтобы получилась монолитная плита.

Схема фундамента

Дальнейшие работы следует начинать по истечении 25 суток. Опалубок вокруг плиты демонтируют и приступают к монтажу каркаса гаража.

Гараж из профнастила с односкатной крышей. Варианты односкатной крыши гаража

Система односкатной крыши представляет собой ряд уложенных параллельно друг другу стропил , расположенных таким образом, что один их конец поднят относительно другого на определенную высоту, для создания уклона. Стропила становятся основание для монтажа необходимой обрешетки, а уже она, в свою очередь – для настила выбранного кровельного покрытия.

Превышение одного края стропил на другим может обеспечиваться несколькими способами:

• Еще в процессе проектирования гаража одна из стенок планируется выше противоположной, на величину (о расчете такого превышения будет рассказано чуть ниже). Двум другим стенам в этом случае придается форма трапеции.

Одна стена гаража сразу возводится выше противоположной.

Такой подход очень часто практикуется в каркасном строительстве. Еще при составлении чертежей предусматривается, что высота опорных вертикальных стоек каркаса с одно стороны будет выше. Таким образом, на разной высоте, с соблюдением необходимой ΔН окажутся и брусья верхней обвязки, который будут играть роль мауэрлата. В итоге сразу закладывается готовая система односкатной крыши, на которую останется только смонтировать стропила, а затем — нужную обрешетку.

В каркасном строительстве уклон ската кровли обеспечивается разницей по высоте вертикальных стоек противоположных стен.

Какие стены станут различаться по высоте, безусловно, будет зависеть от выбранного направления ската.

— Это может быть поперечный уклон, в сторону одной из боковых сторон гаража. Такой способ привлекает тем, что стропила получаются короче, и часто можно обойтись простейшей схемой, без создания для них дополнительных опор.

— Другой вариант, когда фасадная стена строения выше задней, и тогда уклон ската организуется назад. Длина строил в таком случае, применительно к гаражу, уже достигает 5÷6 и даже более метров, и без их усиления уже не обойтись.

• Если по проекту обе стены здания – одинаковой высоты, или же односкатная крыша возводится на ранее сооруженную постройку, то организовать уклон стропил можно подстановкой под них в одной стороны стоек той же высоты ΔН. Стойки поверху обычно объединяются брусом обвязки, который и станет выполнять функцию мауэрлата.

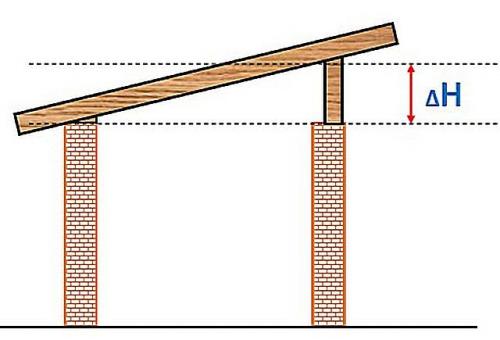

Стены одинаковой высоты, и с одной из сторон под стропильные ноги устанавливаются стойки.

В этом случае фасадную часть кровельной конструкции и остающиеся открытыми фронтонные треугольники после монтажа стропильной системы просто зашивают деревом или иным материалом, по своему усмотрению.

Искусственная фасадная стенка односкатной кровли – стойки с верхним обвязочным брусом, и дощатая обшивка.

Такой подход нередко позволяет достичь экономии при возведении капитальных стен гаража – меньше уйдет кирпича или блоков, а сам процесс кладки пройдет быстрее – нет нужды выводить дополнительные боковые трапециевидные стенки фронтонов.

• Если стенки одинаковой высоты, то прибегают и к другому приему – на «земле» монтируют стропильные фермы, а затем уже устанавливают их с определенным шагов на мауэрлат.

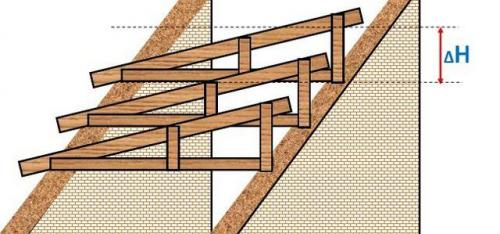

Конструкция крыши представляет собой «анфиладу» установленных стропильных ферм

Обычно в ходе работы изготавливается одна такая ферма, тщательно примеряется и подгоняется к месту. Ну а затем она становится шаблоном для «клонирования» — по ее образцу изготавливаются остальные, в удобных условиях на земле. Когда все фермы готовы – переходят к окончательному монтажу. Нижние углы ферм крепятся к мауэрлату, верхние – обвязываются между собой брусом, создавая единую жесткую конструкцию.

Такой подход особенно удобен, когда большое расстояние между стенами обязывает строителя усиливать стропила. А ферма уже сама по себе является жестким конструктивным элементом, так как сочетает в себе и своеобразную балку перекрытия, и стропильную ногу, с установленными между ними усиливающими перемычками – стойками или подкосами.

Крепление для стропил

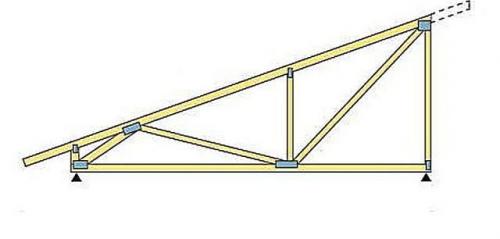

Стропильная ферма сочетает в себе свойства и балки перекрытия, и стропильной ноги

Еще одно очевидное удобство – в таком гараже намного проще будет подшить потолок, при необходимости еще и утеплив его – горизонтальные балки ферм предоставляют для этого все возможности.

Еще один вариант – когда гараж пристраивается к готовой сплошной стене уже ранее возведенного капитального здания.

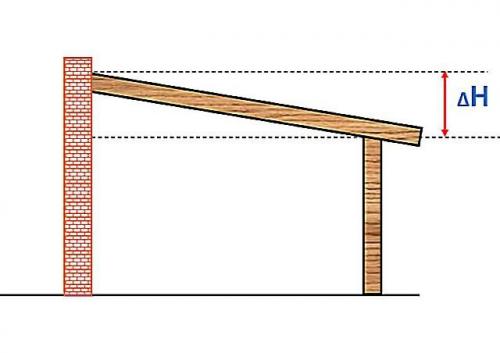

Еще один вариант – гараж пристраивается к уже ранее возведенному зданию.

В этом случае один конец стропил опирается на установленные на стене на определенной высоте кронштейны или опорный брус, а второй – на вертикальные стойки с обвязкой – в случае каркасной конструкции, или на мауэрлат пристроенной рядом стены. В любом случае, эта точка опоры опять же расположена с расчетным перепадом высоты ΔН.

Гараж с односкатной крышей пристраивается к дому

При необходимости, вместо стропил с стене дома могут крепиться и стропильные фермы, по аналогии с ранее рассмотренным случаем.
