Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю

07.10.2021 в 10:11
Содержание
  1. Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю
  2. Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управления
  3. Из люстры выходит 1 провод. Подключение люстры
  4. Как скрутить 4 провода вместе. Многожильные
  5. Видео как подключить люстру

Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю

Как произвести подключение люстры на 2, 3, 4, 5 или 6 ламп, а также переделаем потолочный светильник с одинарного выключателя на двойной? По сути все очень просто, но просто тому, кто знает, как делать.

На самом деле, подсоединение от 2 до даже 8 ламповых осветительных устройств к двухклавишному выключателю, разницы в присоединении нет. Отличается только в количестве проводов в осветительном устройстве.

Инструменты и материалы для подключения люстры

Давайте определимся, что у вас уже все готово для установки и подключения люстры и выключателя:

  • у вас есть осветительный прибор на 2 – 6 лампы;
  • с потолка свисает 3-х или 4-х жильный проводник;
  • для подсоединения выключателя проложен двух или трехжильный провод по стене.

Подготовим инструмент для данной работы:

  • отвертки;
  • маркер или карандаш;
  • пассатижи;
  • шуруповерт;
  • отвертка индикатор (от 90 до 500 В);
  • канцелярский нож;
  • перфоратор.

Так же нужно приготовить следующий материал:

  • пластиковый дюбель по бетону;
  • саморезы;
  • зажимы «WAGO».

Перед тем, как подключать осветительный прибор, должна быть прикручена пластина с креплением к потолку. Если светильник должна одеваться на крючок, то в таком случае нам понадобится сам крючок.

С крючком совсем просто. Нужно всего лишь вставить этот крючок в отверстие зафиксировать гайкой. Затем навесить люстру.

Перед тем, как подсоединить кабель на потолке к осветительному прибору нужно определить их назначение. Какие из них фазные, какой провод общий «нулевой», а какой защитный «заземление».

Внимание! Хочу обратить внимание на то, что по правилам ПУЭ на светильники должны прокладываться кабели с дополнительным защитным проводом «заземлением».

Поэтому предполагается, что для люстр с раздельным включением ламп, с использованием 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель.

Для этого, проверяем, что автоматический выключатель отключен и напряжение на проверяемую жилу не подается.

Далее снимаем изоляцию:

После того, как сняли изоляцию, опять включаем автомат, тем самым подаем напряжение на проверяемую жилу.

Не забудьте, что одноклавишный или двухклавишный выключатель должен быть включен.

С помощью индикатора отвертки (емкостной индикатор) проверяем наличие напряжение на всех проводах.

Из трех жил, на двух должно быть напряжение. Это фазные. Маркируются такие жилы буквой «L».

Значит провод, на котором отсутствует напряжение, является общим «нулевым». Маркируется буквой «N».

Заземление маркируется «PE».

Если в вашем доме (квартире) электропроводка сделана по всем правилам электромонтажа, то нулевой должен быть голубым цветом.

Но проверять индикатором нужно всегда, потому что горе электрики могут подключить нулевую жилу другого цвета.

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Теперь займемся люстрой.

Для примера возьмем 5-ти ламповую. Вы берите ту, какая у вас есть. Повторюсь. Разницы подключения нет. Разница только в количестве проводов.

В светильнике для потолка на каждую лампочку используются 2 жилы разного цвета.

Снимите изоляцию длинною не более 2 см.

Так как в осветительном приборе 5 лампочек, разделим их на две части. В одной 3, а в другой получится 2 лампочки.

Соедините все жилы 3-х выбранных лампочек одного цвета вместе. Тоже самое сделайте с двумя лампочками. У вас получилось 2 скрутки фазных проводов.

Затем нужно взять все 5 оставшихся жил другого цвета и скрутить их вместе. Вы сделали третью общую скрутку нулевых жил.

Схема подключения люстры к двойному выключателю:

У вас получится 3 скрутки. На потолке то же 3 провода.

Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управления

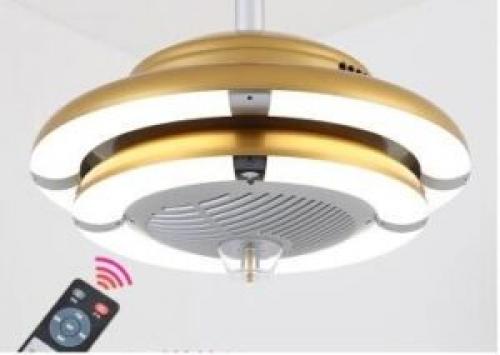

Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управленияЛюстра с пультом управления оснащена дополнительными функциями, упрощающими жизнь пользователям.

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

  1. Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
  2. Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
  3. Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
  4. Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управленияБлок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Важно отметить! Диоды соединены последовательно, и при поломке одного элемента, функционировать перестанет вся группа.

Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция

Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управленияСобирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.

Перед подключением нужно обязательно обесточить помещение!  Работать под напряжением запрещено.

Инструкция по подключению:

  • подключение блока управления;
  • соединение фазного и нулевого проводов с клеммами;
  • закрепление люстры на специальной планке на потолке;
  • установка источников света;
  • добавление декоративных элементов.

Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

Установка и крепление светодиодной люстры

Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода.  Затем при помощи декоративных гаек люстра крепится к потолку.

Правильное подключение проводов

Как настроить люстру с пультом управления. Самостоятельное подключение люстры с пультом дистанционного управленияДля правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.

К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.

Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.

Подсоединение заземления

Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.

Фиксация, монтаж плафонов, подача напряжения

После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться. При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой.

Для качественного подключения нужно выполнять следующие требования:

  1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.

Из люстры выходит 1 провод. Подключение люстры

Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

  • фазный;
  • и нулевой.
Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 04
А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

  • рабочий ноль-проводник должен быть синим или голубым;
  • защитный ноль-проводник — желто-зеленым.
Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 05
Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 06Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

  1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.

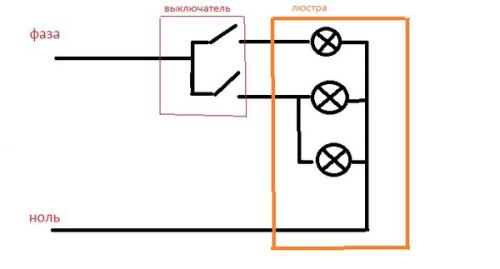

    Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 07
  2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.

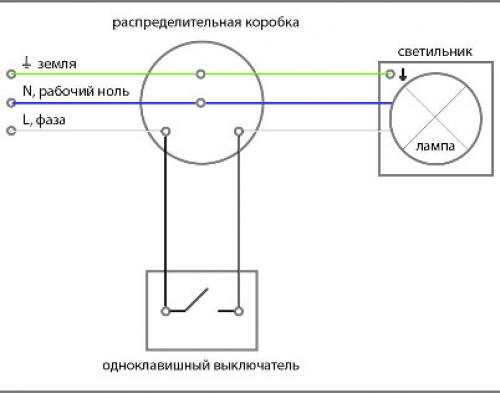

    Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 08
  3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.
    Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 09
  4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

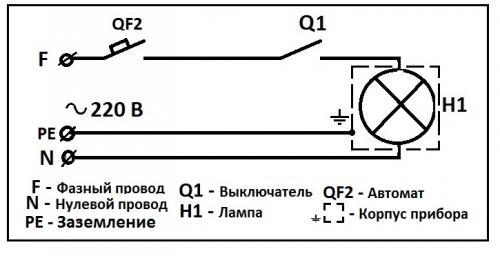

    Из люстры выходит 4 провода. Как подключить люстру: с 2, 3, 4 проводами к двойному и одинарному выключателю 10

Как скрутить 4 провода вместе. Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

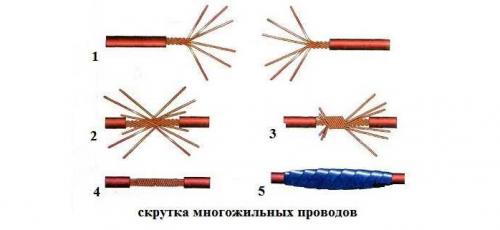

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Как скрутить 4 провода вместе. Многожильные

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?».  Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».
