Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.
Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.
В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.
Согласно этому стандарту для квартирной электросети:
Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.
Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).
3 жильный провод цвета и назначение. Цветовая маркировка проводов однофазной сети
При покупке одножильных или многожильных кабелей для электросетей переменного напряжения, то есть для домашних электрических розеток, ламп и проводки, мы видим определенное количество медных проводов, оплетенных изоляционным слоем.
Цвета внутренней изоляции проводов не являются случайными (хотя некоторые горе-электрики и подключают их как в голову взбредёт), цель статьи заключается в рассмотрении роли проводов с определенным цветом.
Цвета проводов однофазной сети
- Фазовая линия L — коричневая, черная, красная, серая, белая.
- Нейтральный провод N — синий
- Защитный PE — желто-зеленый
- Изоляция всех проводников кабеля — обычно белого цвета
Обозначение проводов в электрике
В электроусетях и установках переменного тока делят провода на 3 типа:
- фазный провод — обозначение L (если имеется больше фаз, L1, L2, L3)
- нейтральный проводник — обозначение N
- защитный проводник — PE
Внимание! В старых зданиях и сетях, прокладываемых нетрезвыми электриками, цвета проводников могут иметь другое значение, это всегда следует иметь в виду.
Цвет фазовой линии L
Этот кабель чаще всего коричневый или черный, но он также может быть красного, серого, белого … Всё зависит от количества проводов в кабеле и производителя кабеля.
В принципе лишь запрещенные цвета для фазного проводника являются недопустимыми — синий и желто-зеленый. Фазовые провода напрямую подключаются к катушке трансформатора.
В случае отечественных домов это означает, что электрическое напряжение между землёй и кабелем этого типа составляет 220 В.
Цвет нейтральной линии N
Нейтральный проводник N отмечен синим цветом. Это провод, который как и фазовый необходим для правильного функционирования электрического устройства. Однако на этом сходство между этими проводами заканчивается.
Полезное: Программируемый таймер – реле времени на 220В
N проводник подключен к нейтральной точке трансформатора силовой сети и заземлен, что означает напряжение заземления должно составлять 0 В.
В результате касание к нейтральному проводнику не будет приводить к поражению электрическим током (теоретически). Но вы всегда должны быть осторожны когда речь идет об электричестве.
Точно неизвестно как электрик выполнял установку, соответствует ли сеть стандартам.
Цвет защитной линии PE
Защитный проводник отмечен желтым и зеленым. Как следует из названия, у него есть задача защитить человека от удара электрическим током.
Защитный проводник подключен в прямом смысле слова к земле, основная защитная линия заканчивается проволокой или стальным плоским стержнем, зарытым в землю.
Если нет соединения с землей, защитный проводник подключается к нейтральному проводнику N в блоке предохранителей в квартире (или в каждой электрической розетке отдельно, когда нет защитных проводников во всей квартире — это относится в основном к более старой разводке).
Если в кабеле отсутствует нужный цвет
Может случиться так, что в приобретенном электрическом кабеле отсутствует цвет, который мы хотим использовать в электрической установке, например коричневый. Что тогда делать?
Просто берем жилу другого цвета (например, серого) и соединяем его с нейтральным проводником. Затем берем изоленту (или термоусадочную трубку нужного цвета) и маркируем кабель на обоих концах. Благодаря этому будем знать что тут введено изменение.
Какого цвета ноль и фаза в проводах трехфазной сети. Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов

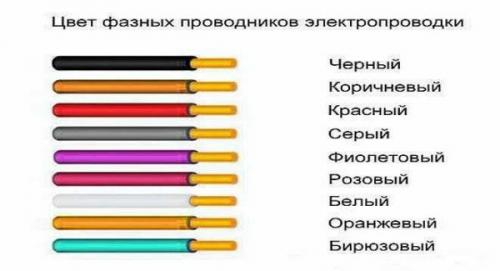

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления

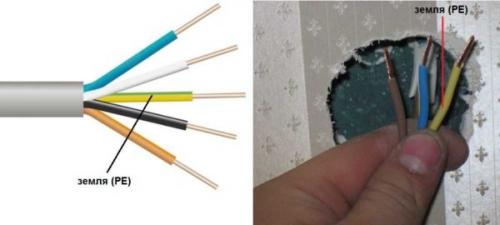

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE . Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод

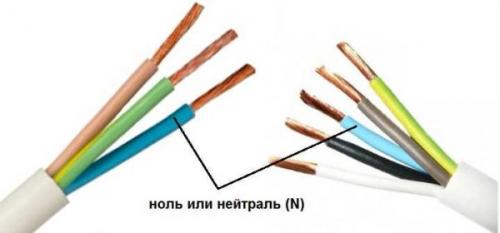

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

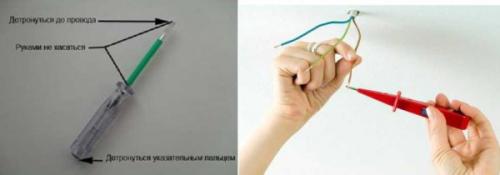

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
