Обратный клапан для вентиляции 125 мм 125 ОК: что это и для чего он нужен

Обратный клапан для вентиляции 125 мм 125 ОК: что это и для чего он нужен

Обратный клапан серии ОК предназначен для бытовых осевых вентиляторов с диаметром фланца 100, 125 и 150 мм. Он обеспечивает защиту от всевозможных запахов, которые могут просочиться через вентиляционные отверстия.

С целью повышения упругости и гибкости обратного клапана, произошла замена материала створок с ABS-пластика на более пластичный полипропилен. Это повысило износоустойчивость изделия, что важно при постоянном открытии-закрытии обратного клапана при эксплуатации вентилятора.

Благодаря технологии тонкостенного литья и пружинному механизму, открытие обратного клапана от ERA при включении вентилятора происходит намного легче, чем у конкурирующих слюдовых клапанов. Обратный клапан снабжен пружинным механизмом, который обеспечивает полное перекрытие воздушного потока и не препятствуют естественной вентиляции. Клапан крепится к патрубку вентилятора при помощи 8-ми «точек крепления», что обеспечивает его надежную фиксацию в течении всего срока службы.

Связанные вопросы и ответы:

Для чего предназначен обратный клапан для вентиляции 125 мм 125 ОК

Назначение клапана :

Обратный клапан D125 предназначен для установки в системах вентиляции и кондиционирования воздуха. Его основная функция заключается в предотвращении обратного потока воздуха, обеспечивая стабильную работу системы вентиляции. Клапан используется в тех случаях, когда необходимо предотвратить попадание загрязненного или горячего воздуха обратно в помещение через вентиляционные каналы.

Особенности конструкции :

• Материал изготовления : Корпус клапана выполнен из высококачественного пластика ABS (Acrylonitrile Butadiene Styrene), который обладает высокой устойчивостью к воздействию агрессивной среды и механическим повреждениям.
• Диаметр прохода : Диаметр проходного сечения составляет 125 мм, что позволяет эффективно пропускать воздух даже при значительных объемах воздушного потока.
• Тип присоединения : Фланцевое присоединение обеспечивает надежное крепление клапана к трубопроводу и упрощает процесс монтажа.

Преимущества использования :

Повышенная надежность работы : Благодаря прочному материалу корпуса и качественной сборке, клапан способен выдерживать значительные нагрузки и длительно сохранять свою функциональность.

Простота обслуживания : Легкость демонтажа и замены элементов клапана облегчает проведение профилактических работ и ремонта.

Энергоэффективность : Использование обратного клапана помогает снизить потери энергии, связанные с утечкой теплого или холодного воздуха.

Монтаж и установка :

Установка обратного клапана D125 требует соблюдения определенных правил:

• Подготовка места установки: Необходимо убедиться, что поверхность, на которую будет устанавливаться клапан, чистая и ровная.
• Крепление фланца: Фланец крепится к трубе с помощью болтов и гаек, обеспечивающих плотное соединение.
• Проверка герметичности: После завершения монтажа рекомендуется провести проверку герметичности соединений с использованием мыльного раствора.

Технические характеристики :

• Рабочее давление: до 16 бар
• Температура эксплуатации: от -20°C до +80°C
• Максимальный расход воздуха: 1000 м³/ч

Применение :

Обратный клапан D125 широко применяется в различных отраслях промышленности, включая пищевую промышленность, фармацевтику, химическое производство и другие сферы, где требуется поддержание чистоты воздушной среды.

Таким образом, использование обратного клапана D125 является эффективным решением для обеспечения надежной работы систем вентиляции и поддержания комфортного микроклимата в помещениях.

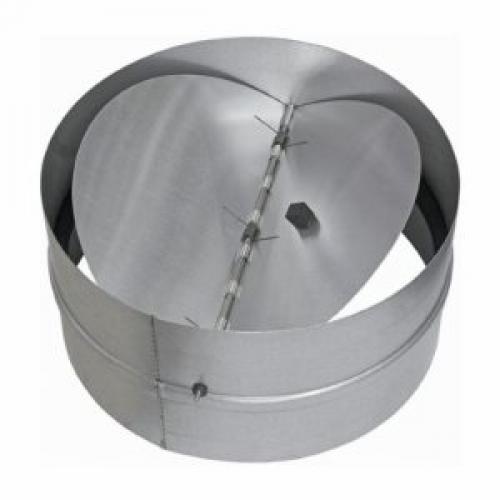

Как работает обратный клапан в системе вентиляции

Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.

Перепад давлений , который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».

Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.

Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство —, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.

-20%



Обратный клапан для вентиляции

Клапан обратный КО 100

0 out of 5

410 ₽ Первоначальная цена составляла 410 ₽. Текущая цена: 328 ₽.

Источник: https://stroyvsepodryad.info/stati/obratnyy-klapan-dlya-ventilyacii-kak-rabotaet-i-pochemu-vazhen

Какие типы обратных клапанов существуют для вентиляции 125 мм

Установка клапана необходима для предотвращения образования обратной тяги в вентиляционных воздуховодах.

Технология монтажа зависит от типа прибора. Предусмотрена установка обратного клапана на вентиляцию методом вставки в воздуховод, креплением на отверстие вентиляционного канала или в паре с тройником.

В этой статье подробно рассмотрим этапы монтажа и варианты изготовления вентиляционного узла своими руками. Сделаем обзор разновидностей и рейтинга популярных моделей. Рассмотрим принцип работы, плюсы и минусы клапана, санитарные нормы вентиляции.

Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.

Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.

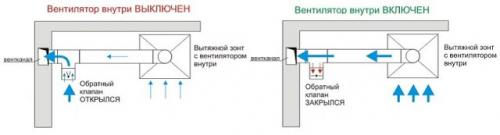

Бытовые вытяжные зонты производители иногда комплектуют антивозвратным устройством, установленным после вентилятора.

Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.

Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.

В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.

Для каждой комнаты в квартире и частном доме установлены санитарные нормы вентиляции. Табличные значения имеются в свободном доступе, поэтому рассмотрим в качестве примера основные данные:

• раздельная ванная комната или душевая и туалет – 25 м³/час;
• кухня с газовой плитой – 90 м³/час;
• кухня с электроплитой – 60 м³/час;
• хозяйственные комнаты – 25 м³/час;
• жилые комнаты – 30 м³/час на 1 человека.

Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.

Устройство, принцип действия обратного воздушного клапана

Антивозвратный вентиляционный узел состоит из корпуса с шибером. Роль заслонки исполняет мембрана, лепестки в виде жалюзи, круглый пятак цельной или раздельной конструкции из двух половинок.

Независимо от вида, все приборы обратной тяги работают по одному принципу:

• Когда грязный воздух принудительной или естественной тягой отводится из помещения на улицу, заслонка открыта.
• После прекращения отведения воздуха из помещения заслонка закрывается. Шибер плотно прилегает к посадочному гнезду на корпусе. Обратные потоки воздуха через закрытую заслонку не способны проникнуть в помещение.

Полезность установки вытяжки с клапаном обратной тяги ощутима, когда к одному каналу подключены вентиляционные воздуховоды соседних комнат.

Если, к примеру, на кухне выключен вытяжной вентилятор, принудительно отводимый грязный воздух с неприятными запахами не попадет в помещение из туалета или ванной.

Плюсы и минусы установки воздушного клапана

Установка на вытяжку антивозвратного узла – необходимая мера для правильной работы вентиляции. Независимо от конструкции, прибор обратной тяги имеет следующие плюсы:

• предотвращает образование обратной тяги, проникновение по общему воздуховоду грязного воздуха из одной комнаты в другое соседнее помещение;
• бесшумно работает, не создает дискомфорт находящимся в помещении людям;
• не требует сложного обслуживания, замены расходных материалов из-за их отсутствия как в примере с угольным фильтром вытяжки;
• Минус установки вентиляционного узла обратной тяги проявляется только в некачественном его исполнении.

У дешевых пластиковых моделей способны самопроизвольно выпадать заслонки. Проблема решается простой доработкой конструкции своими руками или покупкой качественной модели.

Как выбрать подходящий обратный клапан для вентиляции 125 мм

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Доставка по всей России и СНГ

Работаем со странами СНГ через наших партнеров

Только оригинальная продукция

Мы официальный дилер многих заводов и поставщиков

Работаем с ТК

Деловые линии, ПЭК, Главдоставка и др. (по согласованию с вашим менеджером)

Свои курьеры

Оперативная доставка оборудования "До дверей"

Поставка на заводы

Поддержание складской программы, по договору поставки и спецификациям

Монтаж и установка

Дополнительная услуга (по согласованию с вашим менеджером)

Гарантия на оборудования

От производителя

Описание Клапаны для защиты от обратной тяги ОК 125:

Технические характеристики:

• Модель: ОК 125 ;
• Код товара: ERA-0246;
• ID товара: 52732;
• Типоразмер: 125 мм;
• Страна: Россия ;
• Производитель, Бренд: ERA.

Как правильно установить обратный клапан для вентиляции 125 мм

Как вы уже поняли, для создания вентиляционной системы с защитой от обратной тяги совсем необязательно покупать готовую конструкцию. Конечно, полностью обойтись без затрат не получится, поскольку вам придется купить вытяжной вентилятор . Именно он станет основой для обратного клапана.

Перед началом работ вам следует подготовить все необходимые инструменты и материалы. Так, для сооружения мембранного клапана вам понадобится кусок пластика и толстая полиэтиленовая пленка. Также важно сразу подготовить дрель, саморезы, резиновые прокладки и клей.

Чтобы понимать, как правильно сделать обратный клапан для вентиляции своими руками, важно ознакомиться со следующей инструкцией.

Все вытяжные вентиляторы изготавливаются по уже установленным стандартам, соответствующим отверстиям вентиляционного канала в частных и многоквартирных домах

Из плотного пластика выпиливаем пластину строго по форме отверстия вентиляционного канала. Собственно, это и будет основа будущего клапана.

Далее по краям высверливаем несколько отверстий для крепления панели к стене и фиксации вентилятора. Количество отверстий можно регулировать самостоятельно.

В центре пластины также просверливаем несколько отверстий, через которые будет выводиться отработанный воздух. Их количество вам также придется определить самостоятельно, опираясь на личные потребности. Чем больше отверстий в центре пластины, тем больше будет пропускная способность клапана.

Далее закрепляем вытяжку к готовому основанию. Для начала на месте соединения понадобится установить резиновую прокладку, и только после этого можно будет зафиксировать вентилятор. Это позволит обеспечить необходимую герметичность, а значит, улучшить качество работы клапана.

Чтобы избежать назойливого шума, исходящего от вентилятора в процессе работы, рекомендуется подложить небольшие кусочки резины под крепежи устройства.

Толщина пластика для сооружения мембранного клапана должна составлять не менее 4-5 мм, чтобы под давлением даже небольшого воздушного потока гибкие мембраны могли легко сгибаться

Из толстой полиэтиленовой пленки делаем створки для клапана. Прежде всего, понадобится подрезать пленку до размеров основания, и только после этого приклеить к основанию клапана. Обратите внимание, створки должны полностью закрывать вентиляционные отверстия .

Следующий этап – разрезаем створку на две одинаковые части, при этом важно, чтобы срез был максимально ровным. В данном случае рекомендуется использовать канцелярский нож с острым лезвием.

Готовый клапан устанавливаем в вентканал, закрепляя его на стене несколькими саморезами. Поскольку между стеной и клапаном остаются зазоры, от них желательно сразу же избавиться при помощи герметика.

На этом процесс создания и установки мембранного клапана завершается. При последовательном выполнении всех вышеперечисленных действий у вас должно получиться надежное устройство, защищающее помещение от обратной тяги.

Какие особенности обратного клапана 125 ОК по сравнению с другими моделями

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. В этой статье мастер сантехник расскажет, о у стройстве вентиляционного обратного клапана и куда его ставить.

Устройство вентиляционного обратного клапана

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

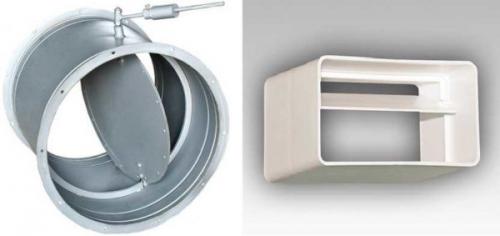

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

• Материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

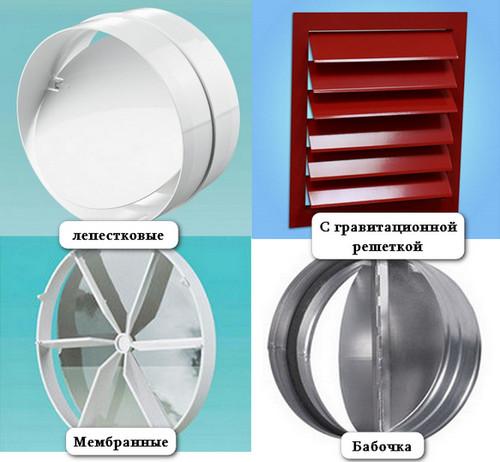

• По конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
• По форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.
• Методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
• Методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
• Пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система — в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.
