Обратный клапан для вентиляции: как он работает и почему он важен
Конструкция и конфигурация представленного предмета достаточно просты. Устройство оснащено лопастями, которые размещаются на одной оси с такой конфигурацией, которая позволит воздушному потоку двигаться исключительно в одном направлении. В случае, если реализуется смена движения потока, клапан закрывается. Помимо опции блокировки обратного потока, возможна регуляция приточного объема поступающих воздушных масс. Это осуществляется благодаря изменению сечения воздуховода вентиляции.
Такой продукт, как воздушный обратный клапан представлен на рынке в нескольких разных видах. Они различаются по ряду технический параметров и критерий:
- Материал. Может быть произведен из самых разнообразных материалов – от оцинкованного металла до пластмассы, предпочтение отдается в зависимости от разновидности вентиляции.
- Форма. Может быть прямоугольной либо круглой. Подобрать подходящую можно исходя из типа воздуховода – нужно обращать внимание на форму его выхода и размер сечения. Для домашнего использования изготавливаются изделия с радиусом от 50 миллиметров и выше. В производственных и промышленных нуждах, на складах могут использоваться обратные клапаны на вентиляцию, размер которых достигает одного метра в диаметре.
- Метод управления. Предмет может управляться электрически или вручную. Первый тип при установке интегрируется в систему приточно-вытяжной вентиляции и функционирует в комплексе с прочими элементами. Его работа осуществляется автоматически. Ручной клапан немного сложнее в управлении – для его использования необходимо применение задвижки или рычага.
- Пропускная способность. Величина объема воздуха, который будет проходить через элемент за определенное количество времени может быть различной. Изделия с большой пропускной способностью покупаются для производственных и промышленных цехов.
- Конструкция. Может быть изготовлен в виде мембраны, решетки, лепестка или бабочки.
Связанные вопросы и ответы:
Вопрос 1: Для чего предназначен обратный клапан в вентиляции
Обратный клапан в вентиляции предназначен для предотвращения обратного тока воздуха в системе вентиляции. Это важно для поддержания эффективности вентиляции и предотвращения попадания загрязненного воздуха в чистые зоны. Обратный клапан также защищает систему от перепадов давления, которые могут возникнуть при включении или выключении вентиляторов. Кроме того, он помогает предотвратить проникновение посторонних запахов и влаги из других частей системы. Таким образом, обратный клапан играет ключевую роль в поддержании правильного воздушного потока и комфортной среды.
Вопрос 2: Как работает обратный клапан
Обратный клапан работает за счет открытия при нормальном потоке воздуха и автоматического закрытия при попытке воздуха обратно. Это достигается благодаря специальной конструкции клапана, который реагирует на изменение давления в системе. При нормальном потоке воздух проходит через клапан, открывая его, а при обратном токе давление меняется, и клапан закрывается, блокируя обратный поток. Такой механизм обеспечивает односторонний поток воздуха и предотвращает нежелательные последствия, такие как смешивание воздухов или попадание посторонних веществ в систему.
Вопрос 3: Какие типы обратных клапанов существуют
Существует несколько типов обратных клапанов, каждый из которых имеет свои особенности и области применения. Один из самых распространенных типов — это гравитационный клапан, который работает за счет гравитации и подходит для систем с низким давлением. Еще один тип — пружинный клапан, который открывается под воздействием потока воздуха и закрывается при помощи пружины. Также существуют поворотные и щитовые клапаны, которые используются в системах с высоким потоком воздуха и требуют точной настройки. Каждый тип клапана имеет свои преимущества и недостатки, и выбор зависит от конкретных условий эксплуатации.
Вопрос 4: Где обычно устанавливаются обратные клапаны в вентиляции
Обратные клапаны обычно устанавливаются в вентиляционных системах там, где необходимо предотвратить обратный ток воздуха. Часто их ставят на вытяжках, таких как кухонные вытяжки или ванные комнаты, чтобы предотвратить попадание загрязненного воздуха обратно в помещение. Также они устанавливаются на входных и выходных вентилях, чтобы разделить потоки воздуха и предотвратить их смешивание. В некоторых случаях клапаны ставятся на соединениях между различными частями вентиляционной системы, чтобы обеспечить правильный поток воздуха и предотвратить его проникновение в нежелательные зоны.
Вопрос 5: Как правильно установить обратный клапан в вентиляционной системе
Для правильной установки обратного клапана необходимо учитывать несколько факторов. Во-первых, клапан должен быть установлен в месте, где наиболее вероятноение обратного тока воздуха. Во-вторых, его нужно устанавливать в соответствии с направлением воздушного потока, которое обычно указано на корпусе клапана. В-третьих, перед установкой необходимо проверить, что клапан подходит по диаметру и типу вентиляционного канала. Также важно обеспечить надежное крепление клапана, чтобы избежать его смещения или повреждения. После установки необходимо протестировать клапан, чтобы убедиться, что он работает правильно и не пропускает воздух в обратном направлении.
Вопрос 6: Как выбрать подходящий обратный клапан для вентиляции
Выбор подходящего обратного клапана зависит от нескольких факторов. Во-первых, необходимо учитывать диаметр вентиляционного канала, чтобы клапан подходил по размеру. Во-вторых, нужно выбирать клапан в соответствии с типом вентиляционной системы и условиями эксплуатации, такими как влажность, температура и уровень давления. В-третьих, стоит обратить внимание на материал, из которого сделан клапан, — он должен быть прочным и долговечным. Также важно учитывать тип клапана — гравитационный, пружинный или поворотный — в зависимости от конкретных потребностей. Наконец, стоит выбирать клапаны от надежных производителей, которые гарантируют качество и надежность.
Вопрос 7: Как обслуживать обратный клапан, чтобы он работал эффективно
Для эффективной работы обратного клапана необходимо регулярное обслуживание. Во-первых, нужно периодически проверять клапан на наличие загрязнений и мусора, которые могут препятствовать его правильной работе. Во-вторых, необходимо очищать клапан от пыли и грязи с помощью мягкой щетки или влажной ткани. В-третьих, если клапан имеет подвижные части, их нужно смазывать, чтобы обеспечить плавное открывание и закрывание. Также важно проверять, что клапан не имеет повреждений или износа, и при необходимости заменять его. Регулярное обслуживание поможет продлить срок службы клапана и обеспечить его эффективную работу.
Вопрос 8: Какие преимущества и недостатки имеют обратные клапаны
Обратные клапаны имеют множество преимуществ, таких как предотвращение обратного тока воздуха, защита от посторонних запахов и влаги, а также поддержание эффективности вентиляционной системы. Однако у них также есть некоторые недостатки. Например, клапаны могут создавать дополнительное сопротивление воздушному потоку, что может привести к увеличению энергопотребления. Также некоторые типы клапанов требуют регулярного обслуживания и могут быть склонны к засорению. Кроме того, установка клапанов может требовать дополнительных затрат и времени. Тем не менее, преимущества обратных клапанов обычно превышают их недостатки, и они остаются важным элементом вентиляционных систем.

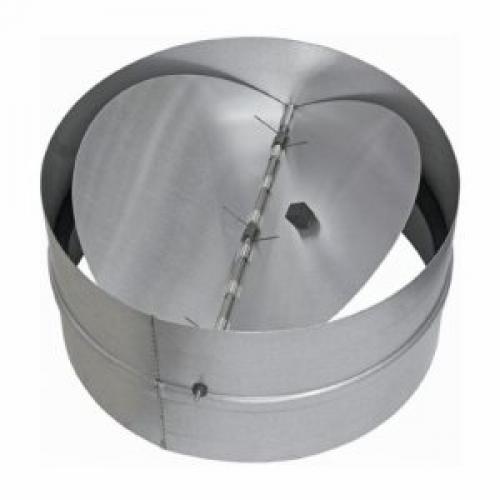

Как работает обратный клапан в системе вентиляции
Большинство систем вентиляции работают в четко определенном режиме с постоянным направлением потока воздуха. Любые изменения происходят по мере возникновения необходимости, выполняются по команде извне и регулируются специальным оборудованием. Системы бытовой вентиляции, основанные на естественном перемещении воздушных потоков, нередко дают сбой из-за изменения условий работы.
Перепад давлений , который обеспечивает движение воздуха, имеет свойство изменяться от внешних причин — погодных или атмосферных факторов. Возможно возникновение условий, при которых отработанный воздух начинает перемещаться в обратном направлении. Это явление получило название «обратная тяга».
Кроме внешних причин, появление обратной тяги бывает вызвано сильной тягой в дымоходе печи, недостатком приточного воздуха или иными факторами, способными изменить режим внутреннего воздухообмена.
Бороться с этим явлением непросто, так как изменение физических условий движения воздуха в жилом доме с готовой системой вентиляции практически невозможно. Вопрос решает простое и эффективное устройство —, который отсекает путь воздуха при изменении его направления. При возникновении обратной тяги устройство срабатывает и перекрывает сечение воздуховода, препятствуя возврату отработанного воздуха с дурными запахами, пылью или вредными взвесями, обратно в жилые помещения.
-20%
Обратный клапан для вентиляции
Клапан обратный КО 100
0 out of 5
Зачем нужен обратный клапан в вентиляции
Установка клапана необходима для предотвращения образования обратной тяги в вентиляционных воздуховодах.
Технология монтажа зависит от типа прибора. Предусмотрена установка обратного клапана на вентиляцию методом вставки в воздуховод, креплением на отверстие вентиляционного канала или в паре с тройником.
В этой статье подробно рассмотрим этапы монтажа и варианты изготовления вентиляционного узла своими руками. Сделаем обзор разновидностей и рейтинга популярных моделей. Рассмотрим принцип работы, плюсы и минусы клапана, санитарные нормы вентиляции.
Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.
Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.
Бытовые вытяжные зонты производители иногда комплектуют антивозвратным устройством, установленным после вентилятора.
Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.
Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.
В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.
Для каждой комнаты в квартире и частном доме установлены санитарные нормы вентиляции. Табличные значения имеются в свободном доступе, поэтому рассмотрим в качестве примера основные данные:- раздельная ванная комната или душевая и туалет – 25 м³/час;
- кухня с газовой плитой – 90 м³/час;
- кухня с электроплитой – 60 м³/час;
- хозяйственные комнаты – 25 м³/час;
- жилые комнаты – 30 м³/час на 1 человека.
Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.
Устройство, принцип действия обратного воздушного клапана
Антивозвратный вентиляционный узел состоит из корпуса с шибером. Роль заслонки исполняет мембрана, лепестки в виде жалюзи, круглый пятак цельной или раздельной конструкции из двух половинок.
Независимо от вида, все приборы обратной тяги работают по одному принципу:
- Когда грязный воздух принудительной или естественной тягой отводится из помещения на улицу, заслонка открыта.
- После прекращения отведения воздуха из помещения заслонка закрывается. Шибер плотно прилегает к посадочному гнезду на корпусе. Обратные потоки воздуха через закрытую заслонку не способны проникнуть в помещение.
Полезность установки вытяжки с клапаном обратной тяги ощутима, когда к одному каналу подключены вентиляционные воздуховоды соседних комнат.
Если, к примеру, на кухне выключен вытяжной вентилятор, принудительно отводимый грязный воздух с неприятными запахами не попадет в помещение из туалета или ванной.
Плюсы и минусы установки воздушного клапана
Установка на вытяжку антивозвратного узла – необходимая мера для правильной работы вентиляции. Независимо от конструкции, прибор обратной тяги имеет следующие плюсы:
- предотвращает образование обратной тяги, проникновение по общему воздуховоду грязного воздуха из одной комнаты в другое соседнее помещение;
- бесшумно работает, не создает дискомфорт находящимся в помещении людям;
- не требует сложного обслуживания, замены расходных материалов из-за их отсутствия как в примере с угольным фильтром вытяжки;
- Минус установки вентиляционного узла обратной тяги проявляется только в некачественном его исполнении.
У дешевых пластиковых моделей способны самопроизвольно выпадать заслонки. Проблема решается простой доработкой конструкции своими руками или покупкой качественной модели.
Как выбрать правильный обратный клапан для вентиляции
Вентиляционные клапаны для естественной вентиляции можно разделить на две основные категории: обратные клапаны и клапаны для вентиляционных каналов и шахт. Рассмотрим особенности каждого типа.
Вентиляционные клапаны для вытяжки: принципы работы, виды и материалы изготовления
Обратные вентиляционные клапаны устанавливаются непосредственно на вытяжное отверстие и работают по принципу односторонней проходимости воздуха. Они оснащены подвижными створками или мембраной, которые открываются под напором воздуха, идущего из помещения, и закрываются под действием собственного веса или пружины при прекращении тяги.
Обратные клапаны изготавливаются из различных материалов:
- Пластиковые клапаны - легкие, недорогие, устойчивые к коррозии и простые в монтаже. Подходят для помещений с нормальным уровнем влажности.
- Металлические клапаны - прочные, долговечные, стойкие к высоким температурам. Оптимальны для установки в банях, саунах, производственных кухнях.
- Комбинированные клапаны - состоят из металлического корпуса и пластиковых створок. Сочетают преимущества обоих материалов.
По конструкции обратные клапаны делятся на створчатые (бабочка, флюгер, жалюзи) и мембранные. Створчатые более надежны и долговечны, а мембранные отличаются меньшим сопротивлением воздушному потоку.
Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
Обратные вентиляционные клапаны для естественной вентиляции: особенности функционирования и преимущества использования
Обратные клапаны для естественной вентиляции работают без электричества и не требуют специального обслуживания. Они защищают от проникновения запахов, холодного воздуха, пыли и насекомых с улицы или из соседних помещений через вентканалы.
Использование обратных клапанов на кухне имеет ряд преимуществ:
- Предотвращение распространения кухонных запахов
- Защита от сквозняков и backdraft'а
- Улучшение тяги в вентканалах за счет открытия клапана только в одном направлении
- Препятствование проникновению насекомых и грызунов через вентиляцию
- Снижение уровня уличного шума
При выборе обратного клапана важно учитывать его размер, материал, конструкцию и предполагаемые условия эксплуатации. Для оптимальной работы диаметр клапана должен соответствовать диаметру вентиляционного отверстия.
Клапаны для естественной вентиляции в вентиляционных шахтах и каналах: специфика применения
В многоквартирных домах вытяжка с кухни часто осуществляется через общедомовые вентиляционные каналы и шахты. Для регулирования тяги и предотвращения backdraft'а на входе в такие каналы устанавливаются специальные клапаны.
Наиболее распространены следующие типы клапанов для вентшахт и каналов:
- Дроссель-клапаны - позволяют регулировать проходное сечение воздуховода и интенсивность вытяжки. Могут иметь ручной или автоматический привод.
- Огнезадерживающие клапаны - препятствуют распространению огня и дыма по вентиляционным каналам в случае пожара.
- Зонные клапаны (шиберы) - предназначены для перекрытия отдельных участков разветвленных вентканалов.
- Обратные клапаны для вентшахт - устанавливаются на входе в вертикальный участок шахты и защищают от backdraft'а. Имеют более прочную конструкцию по сравнению с обычными обратными клапанами.
Клапаны для вентиляционных каналов и шахт могут монтироваться как в сам канал, так и на стену или потолок перед входом в него. Выбор конкретной модели зависит от конфигурации и размеров вентсистемы, а также от требований пожарной безопасности и санитарных норм.
Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.
Где устанавливать обратный клапан в вентиляционной системе
Хлопанье обратного клапана вытяжки может быть довольно раздражающим и причинять неудобства. Чтобы избежать этой проблемы, необходимо выяснить причину ее возникновения и принять соответствующие меры.
Вот несколько практических советов от экспертов по устранению позиции хлопка обратного клапана:
- Проверьте состояние и наличие преград в системе воздуховодов. Со временем воздуховоды могут засоряться пылью, комочками жира или другими загрязнениями. Это может привести к увеличению сопротивления потоку воздуха и созданию давления, вызывающему хлопок. Очистите воздуховоды от любых преград и проверьте их наличие повреждений.
- Проверьте состояние и работу вентилятора. Если вентилятор не работает должным образом или его скорость недостаточна, это может привести к неправильному равновесию давления и вызвать хлопок. Убедитесь, что вентилятор функционирует с нужной скоростью и устройство не испытывает никаких механических проблем. При необходимости проведите техническое обслуживание или замените вентилятор.
- Проверьте настройку и работу обратного клапана. Его плохая регулировка или поломка могут быть причиной хлопка. Убедитесь, что обратный клапан открывается и закрывается свободно, без затруднений. Если требуется, выполните настройку или замену клапана.
- Установите дополнительные вентиляционные клапаны или регуляторы давления. Такие устройства могут помочь более эффективно управлять потоком воздуха и предотвратить скачки давления, вызывающие хлопок. Проконсультируйтесь с профессионалом, чтобы выбрать подходящее устройство и правильно его установить.
Как правильно установить обратный клапан в вентиляции
Давайте разберемся, в каких случаях без обратного клапана на вентиляцию в квартире не обойтись. Вот типичные проблемы, с которыми сталкиваются жильцы многоэтажек:
Проблемы с обратной тягой и их последствия для микроклимата в квартире
Обратная тяга в вентиляции - это ситуация, когда вместо удаления отработанного воздуха происходит его затягивание обратно в помещение. Причины могут быть разные:
- Разница температур и давления между квартирой и улицей
- Засоры и завалы в вентканалах и шахтах
- Работа мощных вытяжек и вентиляторов в соседних квартирах
- Ветровые нагрузки на оголовки вентшахт на крыше
Результат один - в квартиру начинают поступать неприятные "ароматы", табачный дым, влага и пыль из вентиляции. А это чревато серьезными последствиями для здоровья и комфорта.
Проникновение запахов, пыли и загрязненного воздуха через вентиляцию
Представьте: вы сделали свежий ремонт, наслаждаетесь чистотой и уютом. Но тут в вентиляции включается "режим обмена ароматами" с соседями. Из решеток начинает тянуть то подгоревшей едой, то сигаретным дымом, то кошачьими "делами". Согласитесь, не самое приятное дополнение к интерьеру.
А ведь вместе с запахами в квартиру проникают и другие загрязнения - пыль, аллергены, микробы, продукты горения. Все это оседает в легких, вызывает кашель, насморк, головную боль. Особенно страдают аллергики, астматики, маленькие дети и пожилые люди.
Повышенная влажность, конденсат и риск образования плесени в квартире
Обратная тяга часто приводит к застою влажного воздуха в вентканалах. Особенно это заметно в ванной и туалете, где влажность повышена изначально. В результате на стенках воздуховодов образуется конденсат, а затем и плесень.
Черная плесень не только портит внешний вид и запах в квартире. Ее споры опасны для здоровья - вызывают аллергию, астму, головные боли, заболевания кожи. Избавиться от плесени очень сложно, часто приходится менять отделку и даже перекрытия.
Применение клапана обратной тяги для вентиляции в различных типах помещений
Обратный клапан на вентиляцию - универсальное решение, которое подходит для разных типов зданий и помещений:
Установка обратного клапана в квартирах, частных домах и офисах
В типовых городских квартирах обратные клапаны ставят на вытяжку в туалете, ванной, кухне. Это помогает нормализовать воздухообмен и защититься от "ароматических атак" соседей.
В частных домах и коттеджах клапаны монтируют в вентканалы каминов, котлов, санузлов. Они предотвращают обратную тягу из-за перепадов температуры и ветровых нагрузок.
В офисах и коммерческих помещениях обратные клапаны незаменимы для поддержания чистоты и свежести воздуха. Они удаляют избыточную влагу, запахи и вредные вещества, обеспечивают комфортный микроклимат.
Особенности использования клапана в многоквартирных домах и высотках
В многоэтажках и высотных домах обратные клапаны играют особую роль. Здесь на вентиляцию влияет множество факторов - от силы и направления ветра до работы соседских вытяжек. Поэтому без клапанов никак не обойтись.
