Подсоединить люстру с четырьмя проводами. Как найти фазу

Подсоединить люстру с четырьмя проводами. Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична , но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоитили осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

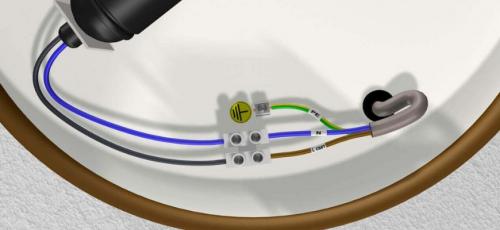

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или, можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным.

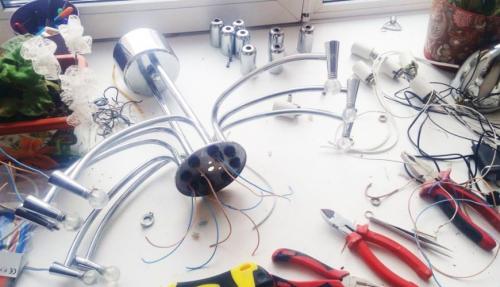

Как подключить люстру с 8 лампами. Как подключить люстру на 3 и более проводов, схемы на двухклавишный выключатель, особенности установки и заземления светильника

Работы с электричеством и проводкой требуют наличия специальных знаний и навыков. Чтобы не приглашать профессионала для решения лёгких бытовых вопросов, стоит самому освоить основы электрики и подведения приборов к сети. В этом случае вопрос, как подключить люстру, не станет проблемой и не поставит хозяина в тупик.

Техника безопасности при самостоятельном подключении люстры

Чтобы повесить люстру без последствий для жизни и здоровья, нужно строго следовать правилам электробезопасности. Вот основные из них:

• Строго воспрещается касаться проводов, если сеть не обесточена. Любые работы с проводкой ведутся только при отсутствии напряжения.
• После отключения тока убеждаются в безопасности действий с помощью индикаторной отвёртки, которая подводится к месту работ. Если напряжения нет, лампочка на тестере не загорится.
• Заранее готовят все необходимые инструменты и расходные материалы, чтобы не прерываться в процессе подключения.
• Все действия, связанные с электрикой, планируют только на светлое время суток, либо организуют качественное автономное освещение.
• Перед установкой люстры или другого прибора проверяют полноту комплектации – клеммы, крюк или планка, винтики должны быть в наличии. Прилегание и затягивание клемм обязано быть идеальным.

Подготовка к подключению

Монтаж люстры на потолок начинается с подготовительных мероприятий. Первым делом осматривают прибор, выясняют, какое количество проводов у него имеется. Далее определяют число кабелей, торчащих из потолка – это даст информацию о типе сети в доме или квартире.

Как правило, в старом жилом фонде электрическая сеть представлена двумя проводами: фазой и нолём. Если проводилась полная замена проводки, либо жилье было построено недавно, присутствует третий кабель – заземление. Схема проводки может быть и другой, когда один кабель включает несколько фаз, ноль и заземление. В такой сети возможна установка самых разнообразных приборов с множеством комбинаций проводов и работой в нескольких режимах.

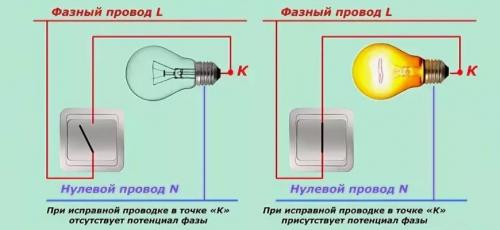

Поиск ноля и фазы

Замена или первичное подключение люстры невозможна без точного определения фазы (L) и ноля (N). Это особенно проблематично, если все кабели имеют один цвет – черный, синий, коричневый. Самый распространённый вариант – выход из потолка кабеля с 2-мя проводниками.

По правилам нулевой провод идёт в распределительную коробку, фазовый прерывается на выключателе. Но на 100% доверять этой установке нельзя: работу строителей и электриков нужно обязательно проверить!

Для поиска ноля и фазы при любом количестве проводов используют тестер (мультиметр, индикаторную отвёртку, индикатор фазы). «Прозвонку» делают в таком порядке:

• переводят клавишу выключателя на положение «включено»;
• следят, чтобы автомат на входе в жилье тоже был включен;
• ставят тестер в режим «вольты», выбирают шкалу «более 220В»;
• щупами прибора касаются каждого провода в отдельности, строго исключая контакт руки с оголённым концом;
• внимательно смотрят на светодиодную лампочку прибора: она загорается на фазе, остаётся в неизменном состоянии на ноле;
• если провода одного цвета, для обозначения наклеивают на них стикеры из изоленты, либо наносят мазок маркером, краской.

Когда конец кабеля не является оголённым, придётся предварительно зачистить его от изоляции. Это делается строго при выключенном автомате в отсутствие напряжения в сети! После удаления изолирующего покрытия на 5-8 мм концы проводников разводят в разные стороны, чтобы исключить замыкание. Автомат вновь включают, проводят поиск ноля и фазы в стандартном порядке.

Заземление

Из потолка торчит 4 провода. Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

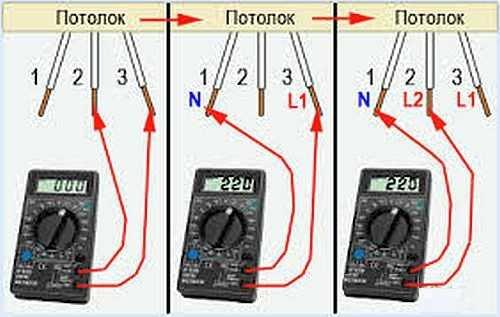

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

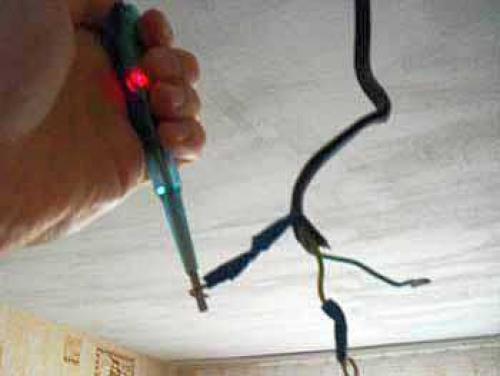

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Подключение люстры 4 провода из потолка. Виды подключения

Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

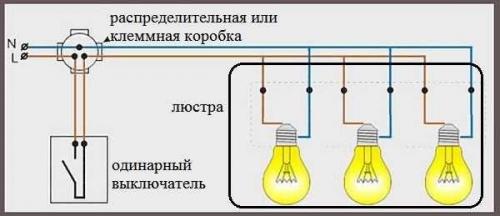

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

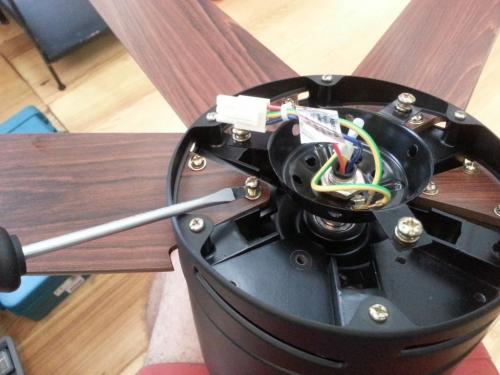

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Как подключить светодиодную люстру с тремя проводами. Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами?  Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

• Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
• Проверьте работу люстры, и по очереди включайте обе клавиши.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

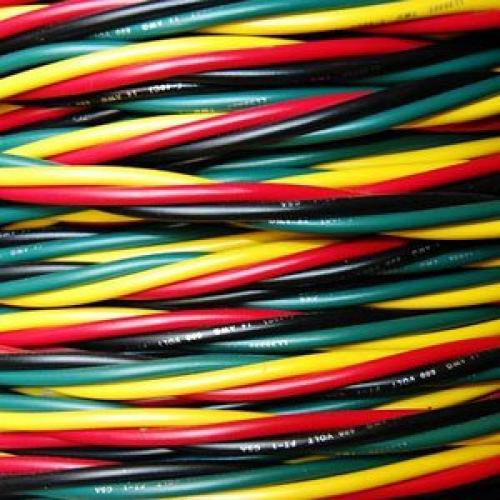

Как подключить люстру с 3 проводами на 2 провода. Провода для подключения люстры: виды, характеристики и способы монтажа

Согласно действующим на сегодняшний день электромонтажным нормам и правилам, в жилых домах и квартирах должны применяться исключительно медные провода.

Запрет на использование столь популярных в предыдущие десятилетия алюминиевые провода введен по той причине, что алюминий с течением времени может менять свои физические свойства, делая электропроводку небезопасной в пожарном отношении. Поэтому при выборе подходящих проводов обращать внимание можно лишь на медные варианты.

Поскольку максимальное напряжение, подводимое к люстре, не может превышать 220В, то даже при наличии в ней нескольких мощных ламп будет достаточно провода сечением 0.5 кв.мм. Однако для электропроводки в жилых помещениях используются по большей части провода сечением 2.5 кв.мм., поэтому приобретать стоит провода и кабели с жилами именно такого сечения.

Кроме материала электропроводящих жил при выборе провода стоит учитывать еще и способ подведения их к люстре. Таких способов существует три:

• скрытая проводка, т.е. кабель прокладывается непосредственно внутри стен и потолка;
• открытая проводка , когда провод фиксируется снаружи стены на специальных опорах-изоляторах;
• проводка с использованием электромонтажных коробов .

Поэтому при выборе провода понадобится принять во внимание и его механические свойства. Так, многожильные кабели намного гибче, что упрощает работу с ними при прокладке открытой проводки. В свою очередь, цельная жила выгодна для проводки внутри стен и потолка, а также и укладке в монтажный короб. Благодаря жесткости подобные провода будут укладываться ровнее, делая монтаж более экономным и безопасным.

Для подведения электроэнергии к осветительным приборам допускается применять следующие типы кабелей:

• ВВГ , плоский кабель с двумя цельными жилами, с изоляцией и наружной защитной оболочкой из поливинилхлорида. Однако ввиду подключения к люстре с трем и более проводами использовать данный кабель считается нецелесообразным, поскольку его потребуется как минимум вдвое большее количество;
• НУМ (NYM) – медный кабель с круглым сечением, по конструкции и используемым материалам схож с ВВГ, однако имеет большее количество изолированных проводников.
• ПВС , круглый кабель с многожильными проводниками, заключенными в виниловую оболочку;
• ШВВП – кабель с проводами в виниловой изоляции, размещенными внутри ПВХ-оболочки.

Как подключить люстру с 4 проводами к 2 проводам. Как подключить люстру с 2, 3, 4 проводами (схемы)

Как подключить люстру на 2, 3, 4, 5 или 6 ламп, а также переделаем потолочный светильник с одинарного выключатель на двойной? По сути все очень просто, но просто тому, кто знает, как делать.

На самом деле, подключение 2, 3, 4, 5, 6 или даже 8 ламповых осветительных устройств к двухклавишному выключателю, разницы в подключении нет. Отличается только в количестве проводов в люстре.

Инструменты и материалы для подключения люстры

Давайте определимся, что у вас уже все готово для установки и подключения люстры и выключателя:

• у вас есть люстра на 2 – 6 ламп;
• с потолка свисает 3-х или 4-х жильный провод;
• для подключения выключателя проложен двух или трехжильный провод по стене.

Подготовим инструмент для данной работы:

• отвертки;
• маркер или карандаш;
• пассатижи;
• шуруповерт;
• отвертка индикатор (от 90 до 500 В);
• канцелярский нож;
• перфоратор.

Так же нужно приготовить следующий материал:

• пластиковый дюбель по бетону;
• саморезы;
• зажимы «WAGO».

Перед тем, как подключать осветительный прибор, должна быть прикручена пластина с креплением к потолку. Если светильник должна одеваться на крючок, то в таком случае нам понадобится сам крючок.

С крючком совсем просто. Нужно всего лишь вставить этот крючок в отверстие зафиксировать гайкой. Затем навесить люстру.

Перед тем как подключить провода на потолке к люстре нужно определить их назначение. Какие из них фазные, какой провод общий «нулевой», а какой защитный проводник «заземление».

Внимание! Хочу обратить внимание на то, что по правилам ПУЭ на светильники должны прокладываться провода или кабели с дополнительным защитным проводом «заземлением».

• Поэтому предполагается, что для люстр с раздельным включением ламп, с использованием 2-х клавишных выключателей, прокладывать 4-х жильный кабель, а с одновременным включение всех ламп 3-х жильный кабель.
• Для этого, проверяем, что автоматический выключатель отключен и напряжение на проверяемый провод не подается.
• Далее снимаем изоляцию с проводов:

После того, как сняли изоляцию, опять включаем автоматический выключатель, тем самым подаем напряжение на проверяемый провод.

Не забудьте, что одноклавишный или двухклавишный выключатель должен быть включен.

С помощью индикатора отвертки (емкостной индикатор) проверяем наличие напряжение на всех проводах.

Из трех проводов, на двух должно быть напряжение. Это фазные провода. Маркируются такие провода буквой «L».

Значит провод, на котором отсутствует напряжение, является общим «нулевым». Маркируется буквой «N».

Заземление маркируется «PE».

Если в вашем доме (квартире) электропроводка сделана по всем правилам электромонтажа, то нулевой провод должен быть голубым цветом.

Но проверять индикатором нужно всегда, потому что горе электрики могут подключить нулевой провод другого цвета.

Подключение люстры на 3 провода к двухклавишному (двойному) выключателю

Теперь займемся люстрой.

Для примера возьмем 5-ти ламповую люстру. Вы берите ту, какая у вас есть. Повторюсь. Разницы подключения нет. Разница только в количестве проводов.

В светильнике для потолка на каждую лампочку используются 2 провода разного цвета.

Снимите изоляцию со всех проводов длинною не более 2 см.

Так как в люстре 5 лампочек, разделим их на две части. В одной 3, а в другой получится 2 лампочки.

Соедините все провода 3-х выбранных лампочек одного цвета вместе. Тоже самое сделайте с двумя лампочками. У вас получилось 2 скрутки фазных проводов.

Затем нужно взять все 5 оставшихся проводов другого цвета и скрутить их вместе. Вы сделали третью общую скрутку нулевых проводов.

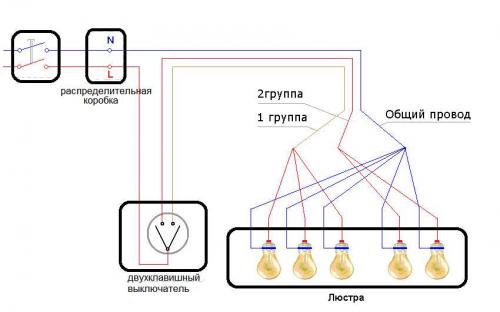

Схема подключения люстры к двойному выключателю:

У вас получится 3 скрутки. На потолке то же 3 провода.

Если нужно соединить провода, то для простоты монтажа рекомендую использовать вот такие соединители «WAGO»:

Удобство в том, что, когда стоите на лестнице, не нужно крутить винты отверткой в клемнике. Достаточно просто опустить рычажок и провод будет зафиксирован. Только смотрите, чтобы изоляция провода было поглубже спрятана.

Для многожильных проводов профессиональные электрики используют наконечники или паяльник, но в нашем случае отлично подойдут наконечники. Для их обжима желательно используя специальный инструмент «клещи».

Но если нет, можно прижать кусачками.

Подключение люстры 3 провода. Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

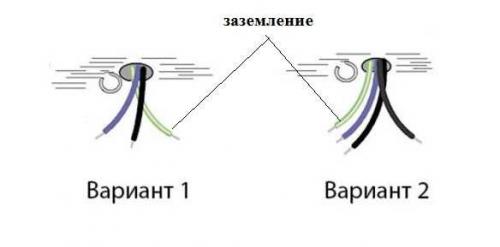

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

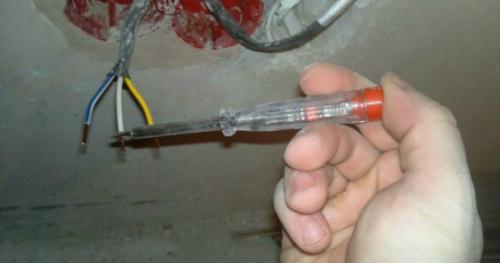

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Как подключить люстру на два провода. Подключение через выключатель с двумя клавишами

Многих сегодня интересует вариативность регулирования степени освещенности разных помещений в квартире или загородном доме. Поэтому вопрос, как подключить люстру к двойному выключателю, позволяющему включать лампы люстры не только разом, но и поэтапно, может быть особенно актуален.

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.
