Главное их отличие — в конструкции. Диффузор — та же вентиляционная решетка, но оснащенная дополнительными элементами: крыльчатками, лопастями, перегородками. Благодаря им с помощью диффузора очень легко управлять воздушными потоками и настраивать их под требования для конкретного помещения. Вентиляционная решетка же просто закрывает вентиляционное отверстие в стене и минимально рассеивает воздушные массы.

И тот и другой элемент увеличивают интенсивность притока воздуха к кондиционеру, но в случае с диффузорами приток осуществляется более плавно.

В каких случаях используется диффузор?

Диффузоры могут использоваться в любых помещениях, где есть система вентиляции: на складах, в развлекательных центрах, в промышленности, на торговых площадях, в офисах, частных домах и квартирах.

Для многоквартирных домов старой постройки выбирайте обычные вентиляционные решетки. Дело в том, что в таких квартирах вентиляция работает за счет разницы давления, а сама система представляет собой общую вентиляционную шахту с выходами в стене. Чтобы закрыть эти отверстия достаточно решетки без каких-либо дополнительных конструктивных элементов.

Если же вентиляция в вашем доме/квартире организована более сложным образом, выбирайте диффузоры. Разветвленные системы воздуховодов замедляют движение воздушных масс, диффузоры же помогут воздуху продвигаться быстрее, и, как следствие, вся система будет работать эффективнее.

Для проекта вентиляции трехкомнатной квартиры в центре Екатеринбурга мы выбрали щелевые настенные решетки. В квартире есть своя вентиляционная установка, скорость воздушных потоков достаточна и не требует диффузоров.

Вентиляционный диффузор для натяжного потолка. Виды потолочных конструкций

Вихревой диффузор

Вентиляционные приспособления различаются по многим критериям. Такие элементы помогают в регулировании воздуха в помещении, а также обеспечивают потолочный приток или отток кислорода. Потолочный диффузор можно классифицировать по следующим функциям:

• обеспечивают потолочный приток воздуха;
• обеспечивают вытяжку.

Также диффузоры значительно различаются по типам конструкции. Существуют следующие варианты:

1. Вихревая конструкция. Различают круглые и квадратные формы такой вентиляции. На внутренней стороне материала установлены крыльчатка и кольцо. Крыльчатка применяется только для обеспечения притока воздуха, в других случаях ее не устанавливают. Для таких видов крепление панели происходит на траверсы, а крепление производится при помощи специальных винтов. Установка может быть произведена различными методами, в зависимости от типа конструкции. В центральной части изделия установлена профилированная пластина. Диффузоры могут быть как регулируемыми, так и нерегулируемыми. Учитывайте, что в регулируемых конструкциях присутствуют специальные элементы, которые помогают организовать направление потока воздуха, при этом контролируя количество подачи. Также для таких вариантов нередко используется анемостат. Этот тип применяется для обработки большого количества воздуха, особо эффективен в объемных помещениях. За счет высокой индукции воздуха, такое приспособление способно в кратчайшие сроки создать рабочее пространство для тех или иных задач.
2. Щелевой вентиляционный потолочный диффузор. Этот потолочный прибор помимо вентиляции способен менять угол направления воздушных потоков. Отличается своими небольшими размерами и после установки практически незаметен. Такая модель в основном используется для натяжных потолков. Форма этого диффузора может быть абсолютно разная: круглая, квадратная или прямоугольная. Нередко встречаются и декоративные модели, служащие исключительно для украшения помещения. Щелевой потолочный диффузор может изготавливаться различных материалов, поэтому при покупке на это стоит обратить внимание. От компонентов зависит срок эксплуатации прибора и влияние на окружающую среду.

Анемостат с обратным клапаном. Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

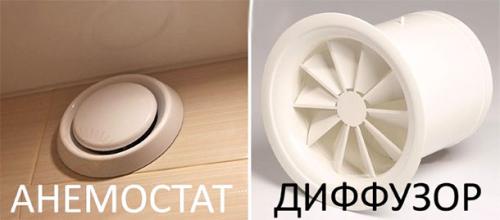

Анемостат вытяжной 100. Диффузор и анемостат разница

Диффузор — элемент вентиляционной системы имеет несколько разновидностей, отличающихся формой, расположением и некоторыми возможностями. Все они объединены общим назначением: равномерное распределение воздуха внутри вентиляции, поступление его в помещение или вывод на улицу.

Диффузоры могут быть вытяжными или приточными. Иными словами, диффузор — это воздухораспределитель.

Наибольшей популярностью пользуется линейный диффузор — также его называют щелевым. Конструкция устанавливается преимущественно на потолок. Имеет вытянутую форму узкого прямоугольника, профиль оснащен горизонтальными ребрами. Они очень удобно вписываются в интерьер и позволяют использовать одно устройство на всей длине потолка.

В отличие от анемостата, корпус решетки диффузора круглой, прямоугольной или квадратной формы. Высокой пропускной способностью отличаются линейные продолговатые модели.

В свою очередь анемостат представляет собой полый цилиндр, на одном конце которого имеется монтажный фланец (круг), с помощью которого конструкция крепится саморезами к поверхности.

Сама конструкция вставляется в вентиляционную трубу. Внутри имеется распорка с винтом, на конце которого расположена тарелка: это и есть важнейшее отличие данного изделия. Тарелка нужна для регулирования интенсивности воздушного потока.

Анемостат вытяжной имеет выпуклую в сторону комнаты тарелку, приточный — наоборот, вогнутую. Для смешанного типа характерно наличие плоской тарелки. Суть регуляции заключается в прокручивании винта и движении тарелки. Выдвигая её вперед, можно увеличить приток воздуха, задвигая тарелку назад, интенсивность вентиляции уменьшаем.

Именно в этом заключается существенное различие приборов — анемостат позволяет регулировать количество вентилируемого воздуха, диффузор же такой функцией не обладает.

При этом последняя конструкция может иметь любую форму, в то время как особенности работы анемостата предполагают использование только с круглой вентиляционной трубой.

Выбор конкретного типа изделия — простой вентиляционной решетки, диффузора или анемостата — абсолютно индивидуальный вопрос, все они имеют свои недостатки и преимущества, обусловленные разной конструкцией каждого изделия.

Диффузор вентиляционный это. Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Анемостат для чего нужен. Устройство анемостатов

Устройство этого прибора поражает своей простотой. Действительно, взгляните – что же здесь сложного?

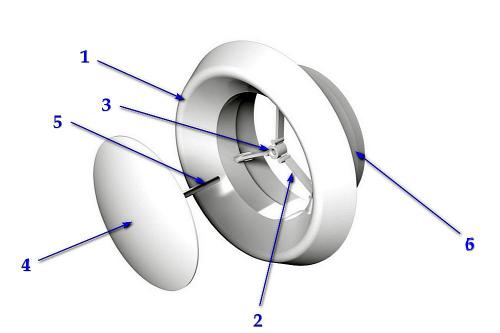

Принципиальное устройство подавляющего числа анемостатов

Круглый, точнее – кольцевидный корпус анемостата (поз. 1) при установке обрамляет приточный или выпускной канал вентиляции, то есть проделанное в стене или потолке отверстие. Корпус играет декоративную роль, кроме того, его внутренняя поверхность становится внешней стороной кольцевидного сопла при работе прибора. Так что она обязательно имеет очень гладкую поверхность, продуманную конструкторами аэродинамическую форму.

Внутри этого корпуса имеется распорка-перемычка (поз. 2). Она может быть единым целым с корпусом или же вставляться в него, но роднит любую из разновидностей то, что в ней обязательно строго по центру, то есть по оси анемостата имеется резьбовое отверстие (поз. 3).

Центральный диск или как его часто называют, тарелка (поз. 4) анемостата играет роль клапана. Тарелка всегда жестко связана с винтом (поз. 5), который, в свою очередь, при установке прибора вкручивается в резьбовое отверстие перемычки корпуса.

Дальше, наверное, понятно… Чем дальше закручен винт вращением тарелки по часовой стрелке, тем тарелка больше поступательно приближается к корпусу – вплоть до полного закрытия просвета для прохода воздушного потока. И, наоборот, при вращении диска против часовой стрелки винт откручивается, тарелка поступательно отдаляется от корпуса, чем увеличивает ширину кольцевидного сопла, то есть и общую площадь свободного прохода воздуха.

Для крепления анемостата в нужном месте сзади у него имеется монтажная муфта (поз. 6) соответствующего диаметра – на разные диаметры стандартных вентиляционных каналов. Впрочем, система монтажа может и различаться. Например, муфта имеет чуть меньший диаметр, чем подведенный гибкий воздуховод, вставляется в него как в раструб, а затем затягивается хомутом.

Разные способы соединения муфты анемостата с вентиляционным каналом (трубой).

У других моделей на муфте имеются пружинные стопоры, фиксирующие прибор при его вставлении в трубу. Вместо стопоров, может быть и резиновая манжета. В комплект многих анемостатов входит монтажный фланец, упрощающий процесс установки и фиксации прибора. Наконец, можно встретить и разжимные острые лапки, расходящиеся при вкручивании фиксирующих их винтов и врезающиеся в стенки трубы (некая аналогия с известным всем принципом закрепления розеток и выключателей в монтажных коробках).

Вот, по сути, и все устройство. Прибор очень прост – но и очень надежен.

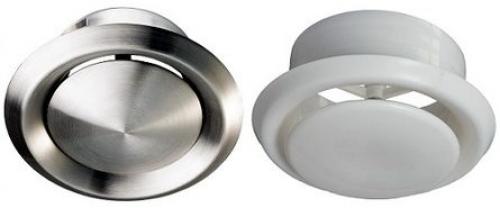

Вытяжной анемостат. Разновидности

Конструктивно анемостаты можно разделить на два типа: с одним щитом и с двумя. Во втором случае внутри устройства располагается две тарелки: одна меньшего размера, чем вторая, вогнутой формы. Считается, что такой тип устройства помогает более эффективно распределять воздушные потоки.

По типам используемого материала при изготовлении, устройства делятся на металлические и пластиковые .

Первый тип обычно монтируется в системах воздушного отопления, поскольку характеризуется повышенной прочностью и долговечностью. Пластиковые анемостаты более дешёвые, но при этом устойчивы к коррозии и просты в обслуживании. Чаще всего их устанавливают в ванных комнатах, санузлах, душевых, помещениях бассейнов. Для установки в интерьер, оформленный деревом, можно заказать вытяжное устройство с внешней панелью из аналогичного материала.

По назначению устройства делятся на три вида:

1. Вытяжные.
2. Приточные.
3. Приточно-вытяжные.

Вытяжные анемостаты оснащены выпуклой тарелкой, которая направлена внутрь комнаты. Такая форма щита способствует эффективному попаданию воздуха в вентиляционный канал. Щит у приточных устройств, наоборот, имеет вогнутую форму для втягивания воздушных потоков в помещение и их распределения. Распределение кислорода у приточных устройств производится более эффективно, поскольку за счёт формы тарелки воздушные массы удаётся направлять вдоль поверхности стен, а не в конкретную точку. Приточно-вытяжной вид характеризуется наличием тарелок с округлыми краями и ровной формой, как правило, их две. Оба щита формируют два щелевых зазора, и когда требуется только приток или только вытяжка воздуха, один из них закрывается. Приточно-вытяжные анемостаты могут устанавливаться как внутрь вытяжной вентиляционной системы, так и приточной.
