Установка замка врезного. Выемка под замковую часть

Установка замка врезного. Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

1. Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка.
2. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия. Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и  повредить стекло.



   Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

3. Установив перьевое сверло, делаем несколько отверстий одно под другим, формируя выемку под замок. Количество отверстий зависит от размеров замка. В одних моделях достаточно 4-6, в других понадобится 8-10.

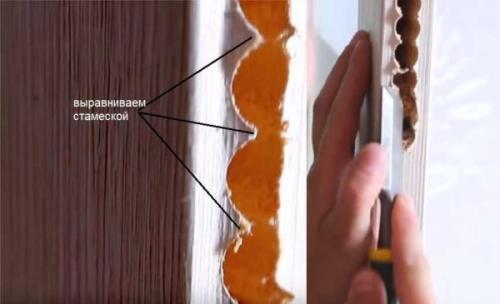

4. Края у отверстий получились неровные, кроме того, древесина местами поднялась. Берем стамеску и убираем с краев торчащие древесные волокна, слегка подрабатывая и в глубину (но не слишком увлекайтесь).



   Края получились неровные, убираем торчащие волокна при помощи стамески

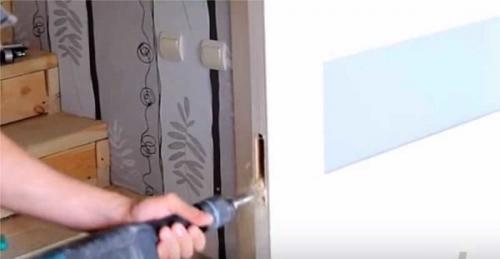

5. Берем обычное сверло на 16 мм, ставим в дрель. С его помощью выравниваем края сделанного отверстия. Для этого свело водим вверх-вниз, прижимая слегка то к одной, то к другой стороне выемки. Эта операция нужна для ускорения процесса, но дрель надо жестко контролировать. Если вы неуверены, лучше выровняйте выемку при помощи стамески и киянки.



   Дрелью ровнять быстрее

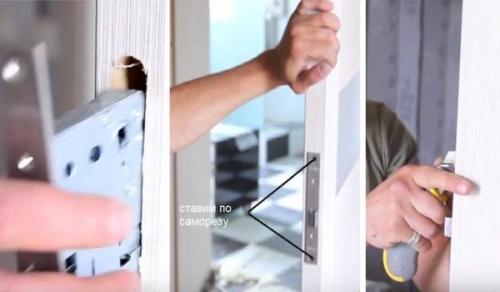

6. Вставляем замок в полученное отверстие. Оно обычно немного больше, так что проблем не возникает. Если есть необходимость, при помощи стамески или дрели его можно увеличить до нужных размеров.
7. Выставляем замок в нужное положение, крепим при помощи двух саморезов (один вверху, другой внизу) к дверному полотну.



   Как врезать замок в межкомнатную дверь: дорабатываем выемку

8. При помощи карандаша или канцелярского ножа обводим накладку замка по периметру. Снимаем замок, берем стамеску и снимаем 1-2 мм древесины, МДФ или шпона внутри сделанной разметки.

Установка замка врезного расценка. Установка замков на входную металлическую дверь в Москве

Установка механизма требует определенных навыков и профессиональных знаний. Во время монтажа запорного механизма слесарь должен быть предельно внимателен и аккуратен. Металлические двери отличаются высокой твердостью, поэтому для монтажа необходимо подготовить дрель, болгарку, напильник и измерительную рулетку. Установка дверных замков должна осуществляться по предварительной разметке. С помощью маркера отметьте место, где планируется ставить замок.

По конструктивным особенностям дверной замок может быть врезным или накладным. Последние менее надежны, поэтому более доступны по стоимости. Чаще всего такие модификации ставят в качестве дополнения. Все входные двери оборудуются исключительно врезными моделями, поскольку они обеспечивают надежную защиту помещения от взлома и незаконного проникновения.

Наша компания предлагает монтаж замков по самым доступным ценам в Москве. На дверь проще всего поставить накладной замок. Эти устройства могут монтировать без нарушения целостности дверного полотна. Накладной блок крепится на полотно с внутренней стороны. Ригель двигается посредством поворота ключа.

Установка замков на входную дверь

Установка механизмов на входную дверь может осуществляться с помощью сварки. Это наиболее простой метод фиксации. Но если замок выйдет из строя, то его замена станет проблематичной. В этой связи специалисты рекомендуют не приваривать замочное устройство, а фиксировать его посредством металлических штифтов. При монтаже в дверь, необходимо контролировать величину зазоров. Эти значения не должны отклоняться от норм, которые предписывает изготовитель.

В противном случае замок быстро выйдет из строя. Монтаж электромагнитного устройства должен осуществляется с учетом мощности дверной конструкции. Чем больше вес двери, тем эффективнее будет механизм. Такие модели ставятся в зданиях с большим потоком людей. Для открытия замочного блока используется специальная магнитная карта.

Монтаж механизмов имеет свои особенности. Перед установкой, дверь необходимо надежно зафиксировать, чтобы она не двигалась. Вы можете врезать механизм на уже поставленную дверь, но это более сложная задача. Следующим этапом на месте будущего механизма делается разметка. Само устройство монтируется на расстоянии в один метр от уровня напольной поверхности. Место для посадки механизма высверливается слесарным инструментом.

С помощью стамески и молотка установочное гнездо доводится до идеального состояния. Отверстия для замочной скважины и ручки просверливаются отдельно. Такие работы можно доверить только квалифицированным специалистам. Замена такого устройства осуществляется проще, но важно найти модель идентичного размера.

Большой популярностью пользуются дополнительные замки, которые врезаются сверху над основным замковым механизмом. Данное устройство используется в качестве дополнительной защиты. Врезка такого механизма осуществляется по той же схеме, что и установка основного блока.

Особенности установки в деревянное полотно

С помощью фрезерного станка делается вместилище для запорного блока. В процессе монтажа мастера используют дрель со сверлами разного типоразмера. Перед тем, как установить замок, мастер измеряет толщину дверного полотна. Замок должен разместиться в дверной конструкции, не причинив ущерба безопасности.

Задняя часть замка прислоняется к торцу двери на выбранной высоте. Контуры устройства в месте контакта обводятся маркером. При помощи сверла мастер высверливает отверстия внутри нарисованного контура. Пазы дорабатываются стамеской. Замковый механизм должен плотно прижиматься в пазу. На сверле желательно делать отметки для проектного заглубления. Некоторые мастера обматывают сверло изолентой. Следующим этапом замочный механизм вставляется в подготовленное гнездо, а контур накладки обводится маркером.

Фреза для установки замков в двери. Дополнительные инструменты и рекомендации по ним

Для установки замка в межкомнатную дверь обязательно нужно использовать рулетку. Она помогает точно отмерять необходимые расстояния. Кроме того, полезными приспособлениями окажутся:

сверло диаметром 0,2 см.

Покупать наборы сверл надо в магазинах, продающих фурнитуру для дверей. Но можно искать их и в мебельных магазинах, и на строительных рынках, и в гипермаркетах товаров для дома и ремонта. Выбор зависит от личных предпочтений. Важно: сверло должно быть толще, чем замок. Если каких-то инструментов не хватает, а они нужны срочно, стоит обратиться к службам, сдающим инвентарь напрокат.

Большую пользу в ряде случаев может принести перфоратор. Он нужен, чтобы выровнять и увеличить проем. Перфоратором сверлят отверстия, куда будут ставиться анкерные дюбеля. Приобретая или беря напрокат шуруповерт, стоит выяснить, идут ли в комплекте необходимые насадки. Если придется обрабатывать труднодоступные участки, распускать наличники или доборы, иногда надо приготовить электрический лобзик.

Подбирая карандаши и маркеры для разметки полотна, надо отказаться от покупки изделий с очень жесткими стержнями. Они будут оставлять следы, избавиться от которых окажется крайне тяжело. Чтобы точнее отмерить все размеры, надо использовать рулетку с лентой длиной 3 или даже 5 м. Определить, насколько глубоко нужно врезать замок, поможет штангенциркуль. Чтобы точнее ориентировать замки, исключив перекосы, требуется использовать пузырьковый строительный уровень.

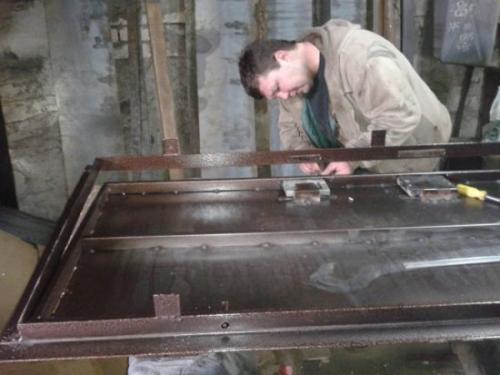

Установка врезного замка в металлическую дверь. Устанавливаем замок

Перед врезкой замка желательно правильно оценить свои силы. Установку запорных механизмов повышенной надежности лучше всего доверить профессионалам. Во-первых, устройства стоят достаточно дорого. А, во-вторых, ошибки при их самостоятельной установке минимизируют их высокое качество.

Замок в металлическую дверь устанавливается методом врезки. Этот способ помогает скрыть его механизмы от внешних воздействий.

• Шаг #1. Разметка

Перед врезкой запорного механизма нужно разметить место, где он будет установлен. Для начала нужно отмерить высоту. Наиболее комфортно использовать замок на расстоянии 90-110 см от пола. Размечается центр торца двери. К нему нужно приложить замок и отметить с его помощью места, где будет установлен крепеж.

С учетом толщины механизма необходимо произвести разметку на боковой части двери.

Монтаж замка

• Шаг #2. Подготовка места врезки

Для подготовки гнезда для корпуса механизма используют дрель и сверло. Для этой операции очень важно правильно подобрать диаметр сверла. Он должен быть равен толщине замка. Его корпус должен плотно входить в изготовленное с помощью сверла отверстие.

• Шаг #3. Вставка замка в подготовленное место

Вставляем замок внутрь полотна. Отмечаем отверстия под крепления. С помощью дрели делаем отверстия и нарезаем в них метчиком резьбу.

• Шаг #4. Установка замочной скважины и ручек

Определяем расположение выхода под ручки и замочную скважину с обеих сторон двери. Прикладываем замок и делаем метки. Высверливаем отверстия, устанавливаем и закрепляем все детали замка.

• Шаг #5. Изготовление места под переднюю планку

Используя разметку нужно вырезать углубление. Передняя планка устанавливается в это углубление заподлицо.

Установка запорной планки

• Шаг #6. Установка запорной планки

Установка запорной планки дело достаточно простое. Главное точно расположить ее относительно запорного механизма. Для этого нужно закрыть дверь и отметить место установки такой планки.

Внимание! На каждом этапе врезки и сборки замка необходимо проверять его работу. Даже малейший перекос в разметке или при изготовлении отверстий может нарушить работу запорной конструкции.

Установка врезного замка на калитку из профнастила. Замок для калитки уличный с ручкой: виды и варианты на фото, какой выбрать и поставить

Замок на калитку может быть разным по особенностям эксплуатации и установке внутренней конструкции. Эти параметры влияют на уровень надежности и продолжительности эксплуатации. Сейчас применяются уличные замки на калитку как классических механических моделей, так и новые электронные изделия. Прежде чем идти за покупкой запорного оборудования, нужно ознакомиться с тем, какие существуют устройства.

• накладные;
• навесные.

Сувальдный всепогодный тип

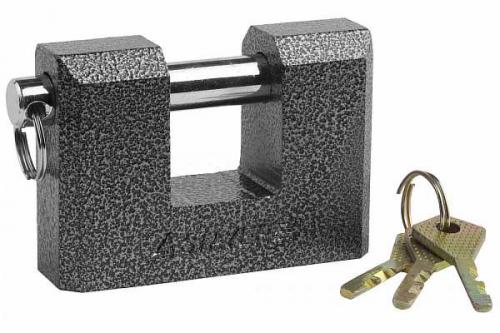

Навесные

Замки этого типа по уровню защиты от силового открывания считаются наиболее уязвимыми, поскольку навесная конструкция находится на виду. Но разные их виды обеспечивают определенную надежность.

Навесной вариант для деревянной или металлической створки

Разновидности навесных запорных систем для калитки:

1. «Грибок». Из-за особенностей формы дужки стержень закрывается проушинами. Добраться до него непросто, естественно, перепилить трудно. Это хороший дешевый запор на калитку из профнастила.
2. Открытый. Взломать такой уличный замок можно, лишь перепилив закрывающий стержень либо применив рычаг в виде, к примеру, монтировки или используя металлический пруток. Отдельное внимание необходимо обращать на материал изготовления. Лучше выбирать титан или полностью железный замок. Также изготавливаются чугунные, латунные и алюминиевые модели.
3. Закрытый. Защелка полностью находится в корпусе замка. Считается наиболее надежным из всех существующих навесных устройств, но потребует индивидуального заказа проушин.
4. Полузакрытый. Вместо скобы вмонтирован стальной штырь, который частично закрыт корпусом замка. Иногда этот вид замков сложно устанавливать на калитку своими руками из-за несоответствия размеров конструкции и проушин. Цилиндр запора может быть или очень коротким, или, наоборот, длинным.

Использование навесных замков чаще всего распространено на вспомогательные сооружения для частного дома. Например, складские помещения, гараж, сарай, садовые калитки.

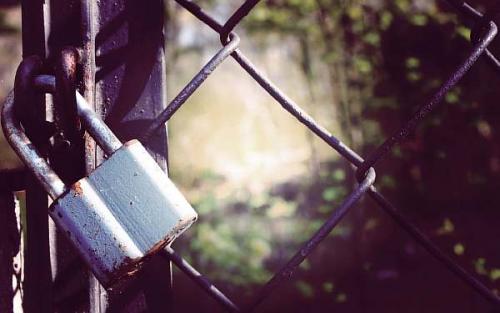

На фото ниже изображен навесной замок на проушинах.

Уличная металлическая дверь из сетки рабицы

Врезные изделия

Замок врезной для калитки уличный с ручкой чаще всего устанавливают в деревянные и железные полотна двери. Этот вид запорных устройств отличается по степени защиты, конструкции системы и предназначению.

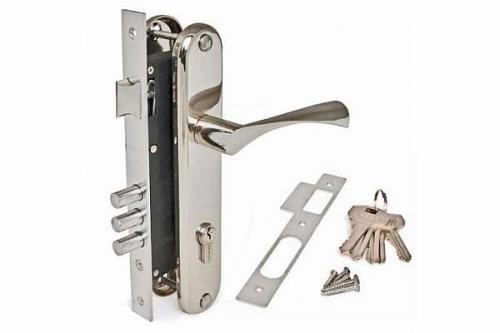

Врезной цилиндрический вариант

Для железных дверей применяют врезной замок с разной установкой секрета:

• сувальдный;
• цилиндрический;
• кодовый;
• ригельный:
• дисковый.

Цилиндрические замки называют так из-за рабочих элементов.

Личинка сделана в виде цилиндра, где находятся пины. Во время поворота ключа они устанавливаются на определенную высоту.

Всепогодная врезная конструкция

Если степень секретности высокая, отмычкой взломать запорное устройство сложно. Например, хороший секретный замок имеет более 20 тыс. комбинаций.

Однако от высверливания лучше всего установить бронированную накладку. Эти уличные замки дешевые, подлежат ремонту, который чаще всего состоит в установке новых личинок.

Дисковые замки на ворота и калитки – это подвид цилиндровых устройств. Но в этом оборудовании ключом устанавливается расположение не пинов, а дисков, которые находятся в сердечнике.

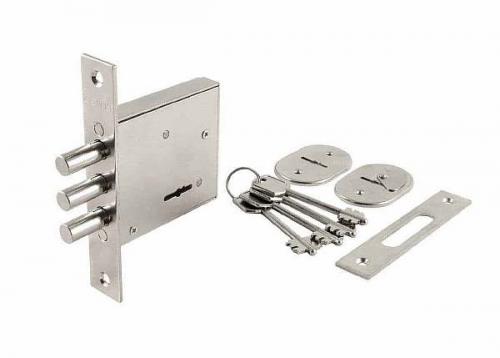

Сувальдный вид врезного механизма

В сувальдных замках принцип работы запорной конструкции основан на передвижении нескольких пластинок (сувальд). Под воздействием ключа они выставляются в какую-либо комбинацию.

Устройства этого вида хорошо защищены от взлома. Уровень защиты от проникновения определяется прочностью ригелей и материалом корпуса. Чаще всего изделия изготавливаются из закаленного металла или алюминиевого сплава.

Какой запор выбрать и поставить на створку на улице

Принцип работы основан не на повороте ключа, механизм приходит в действие во время его поступательного движения. Ключи к этим конструкциям большие по размеру, что является недостатком при эксплуатации.

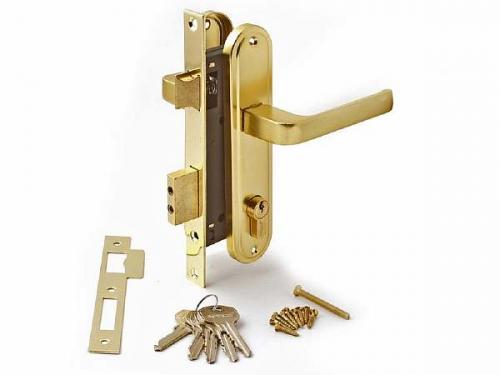

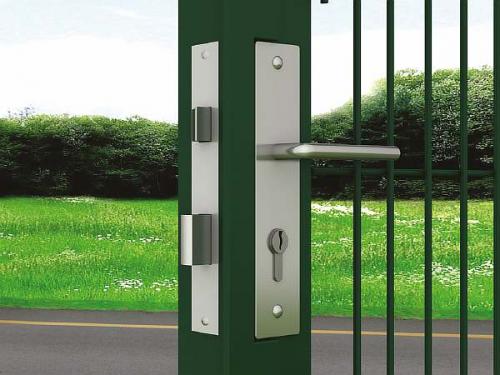

На фото ниже изображен врезной замок на воротную дверь с ручкой.

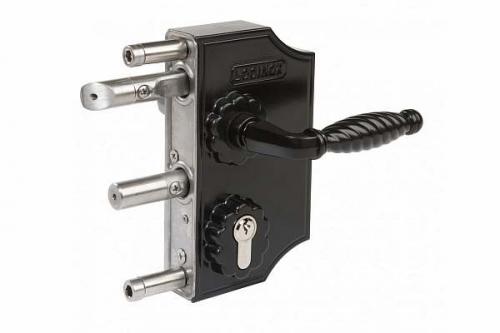

Всепогодный врезной запор с ручкой для двери и ворот

Накладные варианты

Накладные устройства монтируются на узкие деревянные калитки, поскольку врезка замка ослабляет эти входные двери. Монтируются они не с наружной стороны, с улицы, а с внутренней части полотна.

Такой замок на калитку из профнастила обычно не ставят. Это портит привлекательный вид, а также не выгодно в финансовом плане, поскольку приводит к увеличению металлоемкости, чтобы усилить полотно профлиста.

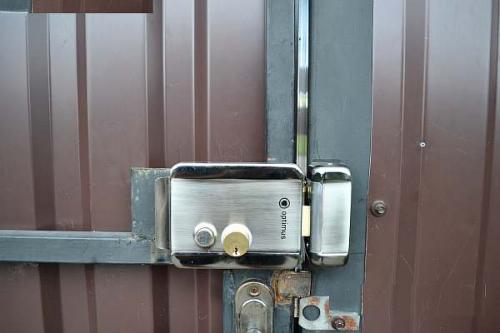

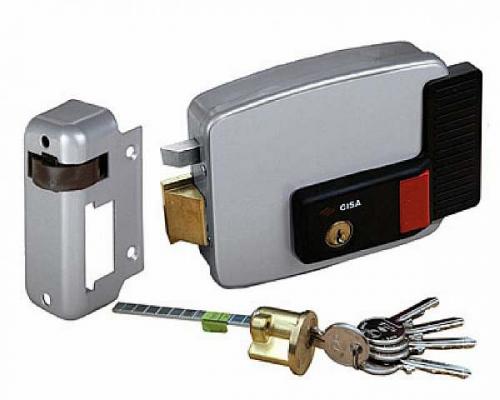

Накладной электромеханический вид

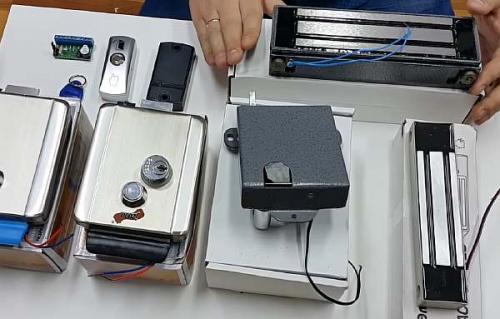

Накладной замок могут поставлять:

• электронный, электромеханический или механический;
• одно- или двухсторонний;
• с ригелями или без;
• сувальдный или цилиндрический.

Для улучшения степени защиты накладной засов для калитки уличный может усиливаться клиновидной защелкой и предохранительным запором.

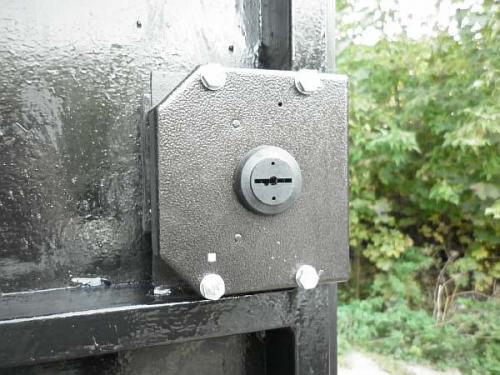

На фото ниже представлен накладной замок для уличной створки.

Конструкция на дверце из профнастила

Варианты по принципу работы

Какой замок поставить на калитку, нужно выбирать индивидуально. Это может быть простая конструкция с классическими запорными устройствами или сложная автоматическая узкопрофильная система с повышенной пожаро- и взломостойкостью, с установкой домофона.

Устройство врезного замка с цилиндровым механизмом. Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

Схема устройства ригельного замка.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

• механический;
• электромагнитный;
• электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

Схема устройства сдвоенного цилиндрового замка.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

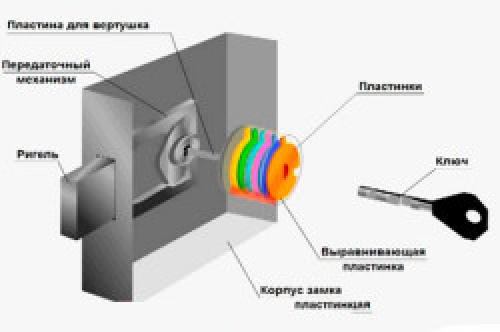

Схема устройства дискового замка.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.
