Как правильно сделать ленточный фундамент.. Особенности конструкции

Как правильно сделать ленточный фундамент.. Особенности конструкции

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом,или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Мелкозаглубленный ленточный фундамент. Виды и технологии возведения МЗФ

По виду материала фундаменты бывают:

• бетонными;
• железобетонными;
• бутобетонными.

По способу заложения:

• монолитными;
• сборными из готовых блоков;
• сборно-монолитными с заливкой бетона в промежутки между блоками.

По конструкции мелкозаглубленный фундамент для малоэтажных домов бывает плитным или ленточным, а для легких построек типа беседок, террас, хозблоков и легких каркасных домов допускается использование столбчатых оснований.

Схема устройства ленточного и плитного фундаментов Источник nedvio.com

Ленточный

Это самый распространенный тип оснований, отличающийся быстрым возведением, простотой сооружения и наименьшей стоимостью. Он чаще всего изготавливается из армированного бетона или бутобетона. Второй вариант более трудоемкий, так как требует послойной укладки камней в опалубку с заливкой их раствором и армирования верхнего слоя для увеличения прочности.

В сечении мелкозаглубленная лента может быть прямоугольной, трапециевидной, Т-образной.

Ленточный фундамент минусы. Монолитный плитный фундамент

Толщина арматуры и ее количество зависит от планируемых нагрузок на плиту

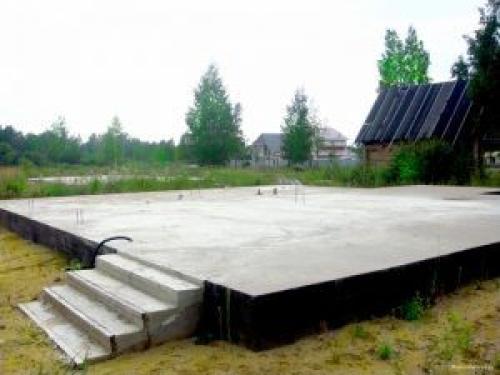

Плитный фундамент – это монолитная конструкция, которая целиком заполняет внутренний периметр основания здания, создавая единую горизонтальную поверхность.

Армирование монолитной конструкции выполняется в зависимости от нагрузок. В отдельных случаях монолитная плита может быть выполнена без армирования. Такое устройство допустимо лишь на плотных грунтах для малонагруженных оснований.

Данный фундамент может быть выполнен как ниже уровня земли, так и выше. При строительстве ниже уровня земли закладывается расстояние для полуподвала или цоколя. При устройстве плитного основания мелкозаглубленным в грунт строительство цокольного этажа не предусматривается.

Под плитой обязательна песчано-щебеночная подушка

Плитный фундамент устраивается на песчано-щебёночной подушке. В данном исполнении подушка выполняет не только опорную функцию, но и применяется в виде дренажа, не давая воде скапливаться у основания здания.

В отдельных случаях конструкция плитного фундамента включает в себя рёбра жёсткости, которые располагаются под несущими стенами здания. Эти рёбра могут быть как с нижней стороны плиты, так и сверху, образуя нижнюю часть стен. За счёт таких рёбер можно уменьшить толщину плиты в малонагруженных участках.

При необходимости утепления плитного фундамента этот процесс производится после устройства песчано-щебёночной подушки. На подушку укладывается слой жёсткого утеплителя, поверх которого устраивается армирование и заливается бетон.

В монолитный плитный фундамент может быть частично встроена система тёплого пола. Она устраивается в зонах, на которых не будет установлено несущих и перегородочных стен, а также не планируется наличие тяжёлых предметов мебели.

Устройство монолитного плитного основания оправдано при возведении тяжёлых зданий, так как этот фундамент способен выдерживать большие нагрузки. Также, если конструкцией знания предусматриваются черновые бетонные полы, целесообразно рассмотреть вариант изготовления плитного фундамента.

Ленточный фундамент чертеж. Четкий и верный чертеж ленточного фундамента сэкономит затраты на материалах

Каждый знает, что надежность будущего дома зависит напрямую от прочности фундамента , именно он должен брать на себя всю нагрузку и «аккуратно» перекладывать ее на пласты грунта. Постройка ленточного фундамента подразумевает под собой укладку железобетонной полоски полностью по периметру объекта. Железобетонную полоску закладывают под стенами изнутри и снаружи здания по периметру.

Его применяют в домах со стенами из кирпича, камня и бетона высокой плотности (свыше 1250-1300 кг/куб.м). Если он заложен правильно, тогда он способен правильно «перераспределить» нагрузку на стены и навсегда избавить от появления трещин.

Перед строительством нужно выбрать подходящее основания. При этом самые низкие цены на ленточный фундамент не должны «играть» решающую роль, поскольку неправильный проект основания и чрезмерная экономия на всем может привести к перекосу, к трещинам или даже неравномерной усадке и поломке здания.

Какая взаимосвязь процесса строительства фундамента ленточного и сроком эксплуатации будущего строения?

Срок службы будущей конструкции напрямую зависит от качества материалов, которые Вы применяете при его постройке:

• основание — монолит из бетона на цементе способно прослужить около 150 лет;
• «кирпичная» лента – от 40 до 50 лет;
• сборная бетонная конструкция – от 60 до 75 лет.

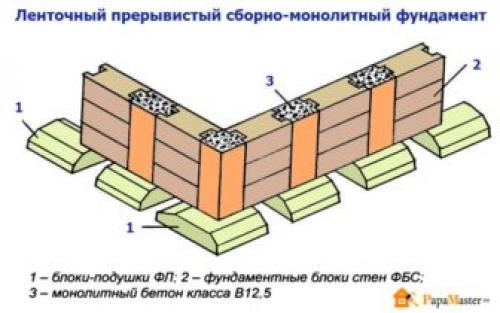

чертеж ленточного прерывистого сборно монолитного фундамента

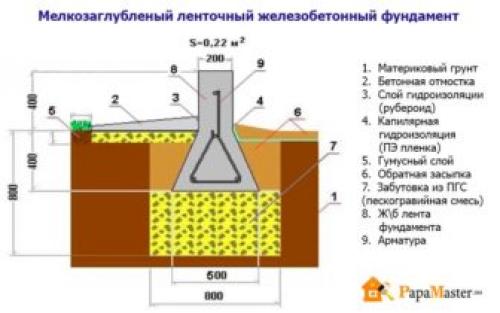

чертеж мелкозаглубленного ленточного железобетонного фундамента

Если рассматривать конструктивную особенность основания, то их можно выделить 2 типа:

• монолитное, которое строится на самой стройплощадке;
• сборное из массивных и неподъемных блоков-пачек железобетона, которые монтируются прямо на стройплощадке подъемным краном.

Грамотный и четкий чертеж ленточного фундамента – успех долговечной и надежной постройки

Прежде чем начинать закладку плит крайне важно правильно и досконально четко составить чертеж фундамента ленточного. «Размытых» расчетов для его составления будет мало, крайне важно соблюсти всю точность в расчетах и учесть возможное сопротивление будущим нагрузкам.

Для такого основания подходит железобетон, фундаментная плита и блок, а также кирпич и бутобетон.

Ширину «подошвы» основания нужно рассчитывать исходя из состава грунта, а также – из его давления на фундамент. Чтобы найти ширину «подошвы», нужно четко рассчитать основание. Например, при отличной несущей способности ширина составит 40 см, при этом при такой же нагрузке на просадочном грунте она возрастает в 2 раза.

Если в будущем доме не предусматривается подвал , а плиты будут заложены не более чем на 1,5 метра, тогда при постройке ленточной опоры станы нужно делать бетонными (без армирования). При постройке дома с подвалом стены из монолита обязательно нужно армировать, при этом арматура и толщина самой стены напрямую зависит от углубления подвала.

Без обмазочной гидроизоляции просто не обойтись при постройке, независимо от выбранных стен. Это нужно затем, чтобы избежать сырости стен и появления плесени с грибком.

Какова цена на ленточный фундамент?

Что касается цены на ленточную опору, то она составляет от 3000 руб. (85$) за один кв. метр, основание из цементных блоков с лентой обойдется в 2 раза дешевле 1500 руб. (42$) за один кв. метр.

Чтобы положить данное основание, Вам пригодятся:

• бетон В15 – от 4300 руб. (120$) /м3;
• бетон В7,5 – от 3800 руб. (105$) / м3;
• арматура 10 и 12 – от 35000 руб. (980$) / т;
• кладочная сухая смесь М200 – 130 руб. (3-4$)/ мешок;
• ФБС 24-5-6 – от 3500 руб. (95-99 $)/ за 1 блок.

При составлении чертежа ленточного основания, нужно обязательно рассчитывать будущую предполагаемую нагрузку, которая состоит из веса перекрытий, крыши и несущих стен. При учете нужно обязательно учесть предполагаемый вес снежного покрова, который задерживается на крыше здания зимой. Точные расчеты помогут Вам подсчитать нужный объем раствора, необходимого для заливки, кубатуру земляных работ и необходимый для армирования метраж металлопроката.

Сэкономить на закладке плит можно только правильно подсчитав все необходимые материалы. На самих же материалах экономить не стоит, выбирая аналоги дешевле, поскольку такая «экономия» может вызвать со временем трещины на стенах и Вам просто придется делать капремонт или полную перестройку фундамента.

Ленточный фундамент под забор. Бетонные работы: отстой фундамента и распалубка

Далее необходимо заполнить траншею до нужного уровня опалубки бетоном или раствором с использованием цемента марки не менее 200.

Ленточный фундамент для забора из профнастила заливается послойно чтобы обеспечить выход воздушных пузырей из раствора. По мере высыхания бетона необходимо его поливать водой. В течении первых двух-трёх дней это желательно производить каждые 3-4 часа. Полив позволит избежать появления трещин. Далее можно реже. Распалубка фундамента проводится в зависимости от температурных условий при наборе бетоном 70% прочности, а это 2-4 суток. При применении присадок, ускоряющих застывание возможно снятие опалубки и через сутки. Однако к монтажу забора следует приступать не ранее 7 дней.

Когда раствор застынет опалубку разбирают Источник tl.decorexpro.com

Установка продольных профилей и крепёж листов профнастила

Этот этап подразумевает приваривание профилей между опор забора. Он может быть выполнен как из уголка 2-3 см, так и из «П» образного или квадратного профиля. При этом используются несколько типов соединения, как показано на рисунке. Если покраска не выполнена предварительно, то после сварочных работ необходимо покрасить каркас будущего забора. Особенно при покраске следует уделить внимание сварным швам, так как именно там чаще всего возникает коррозия.

Крепление профнастила по отношению к столбам производится тремя способами Источник maja-dacha.ru

После этого выполняется монтаж профнастила при помощи саморезов с резиновыми прокладками, чтобы избежать повреждения листов и возникновения ржавчины в местах крепления. Расстояние между крепежом зависит от размеров листа.

Для улучшения внешнего вида фундамент можно отделать плиткой, облицовочным кирпичом или камнем, просто оштукатурить и покрасить.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/armopoyas-dlya-fundamenta-zabora-lentochnyy-fundament-pod-zabor

Ленточный фундамент сборный. Характеристики сборного ленточного железобетонного фундамента —, что собой представляет и как возвести для дома

Одним из наиболее важных этапов возведения здания является обустройство фундамента.

Существует несколько вариантов такой конструкции, различающихся по несущей способности, сложности монтажа и стоимости.

Очень часто для частных строений жилого и хозяйственного назначения устраивают сборное ленточное основание, используя железобетонные блоки.

Что это такое?

Это конструкция — это основание, выполненное из железобетонных, бутовых или силикатных блоков, уложенных на подготовленную фундаментную подушку и скрепленных между собой цементным раствором. Отдельные секции могут быть как пустотелыми, так и полнотелыми; второй тип встречается чаще всего.

Требования ГОСТ к блочной системе

Согласно действующему государственному стандарту, любой фундамент, в том числе сборный ленточный, должен соответствовать следующим критериям:

• Давление на почву, появляющееся в результате нагрузки от строения, не должно быть больше силы сопротивления грунта.
• Основание не должно смещаться или отрываться от подошвы вследствие касательного воздействия грунтов при вспучивании.
• Деформация при усадке должна быть в пределах нормы.
• Обязательное уплотнение песчаной подушки.

При обустройстве таких конструкций специалисты руководствуютсяа также берут в расчет технические условия по конкретному объекту.

Плюсы и минусы

Ленточный фундамент из блоков обладает следующими достоинствами:

• Высокая скорость возведения. Блочная система не требует времени на набор прочности, как монолитные аналоги, поэтому переходить к возведению коробки здания можно на 1,5-2 недели раньше.
• Идеальная геометрия элементов не только ускоряет монтаж, но и облегчает его процесс.
• Благодаря наличию технологических пазов и специальных петель можно перемещать тяжелые изделия с помощью подъемной техники с минимальными затратами времени.
• Стоимость строительства ниже цены монолитной ленты.
• При обустройстве требуется на порядок меньше бетонного раствора, поэтому заказывать бетоновоз не требуется, можно смешать состав в ручной бетономешалке.
• Высокая гибкость и подвижность конструкции. Ленточный фундамент из блоков сохраняет целостность на нестабильном грунте, тогда как монолитное основание из-за его подвижек может пойти трещинами.
• Монтаж можно выполнять практически при любой погоде, обустраивать такое основание можно даже зимой.
• При строгом соблюдении всех технологических требований срок службы превышает 100 лет.

Ленточный фундамент опалубка. Изготовление

Для того чтобы произвести расчет и установку опалубки своими руками, необходимо, в первую очередь, составить схему будущего фундамента. По полученному чертежу можно рассчитать все количество материала, которое потребуется для монтажа конструкции. Например, если будут использоваться стандартные обрезные доски определенной длины и ширины, то необходимо периметр будущего основания поделить на их длину, а высоту основания – на их ширину. Полученные значения перемножаются между собой, и получается число кубометров материала, которое потребуется для работ. К стоимости всех досок прибавляются расходы на крепеж и арматуру.

Но недостаточно все рассчитать – необходимо правильно собрать всю конструкцию таким образом, чтобы ни один щит не упал, а бетон не вытек из нее.

Процесс этот довольно трудоемкий и выполняется в несколько этапов (на примере щитовой опалубки).

• Подготовка инструмента и материалов. После проведенных расчетов закупают дерево, крепежи и все недостающие инструменты. Проверяют их качество и готовность к работе.
• Земляные работы. Участок, на котором планируется проведение работ, очищают от мусора и растительности, снимают верхний слой почвы и выравнивают. На готовую площадку с помощью веревок и кольев переносят размеры будущего фундамента и вырывают по ним траншею. Ее глубина зависит от типа основания: для заглубленного варианта необходима траншея глубже, чем уровень промерзания грунта, для мелкозаглубленного – около 50 см, а для незаглубленного – достаточно нескольких сантиметров, чтобы просто обозначить границы. Сама траншея должна быть на 8-12 см шире, чем будущая бетонная лента, а ее дно должно быть уплотненным и ровным. На дно углубления выполняют «подушку» из песка и гравия толщиной до 40 см.
• Изготовление опалубки. Щитовая опалубка под ленточный тип фундамента должна немного превышать высоту будущей ленты, а длина одного ее элемента выполняется в пределах от 1,2 до 3 м. Щиты не должны прогибаться под напором бетона и пропускать его в местах стыка.
