Как соединяются провода в распределительной коробке. Соединение проводов в распредкоробках: правила, обязательные для исполнения

Как соединяются провода в распределительной коробке. Соединение проводов в распредкоробках: правила, обязательные для исполнения

Основные способы коммутации проводов обусловлены Правилами устройства электроустановок (ПУЭ).
Соединение проводов внутри распределительных коробок может производиться:

• с помощью клеммных колодок. Поскольку эти элементы отличаются небольшими размерами, их можно без труда поместить во внутреннюю полость любой распредкоробки. В процессе монтажа работа состоит лишь в том, чтобы обрезать провод на нужную длину, соединить жилы и уложить собранный узел внутрь коробки.

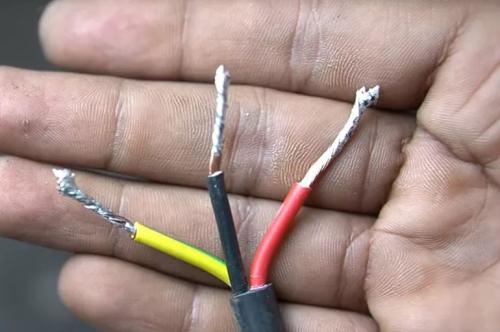

• с помощью пайки. Данный способ больше подходит для настоящих профессионалов, имеющих достаточный опыт выполнения этого вида работ. Если у человека соответствующего опыта нет, он может потратить массу времени и при этом не добиться необходимого качества соединения.
• опрессовкой.  Опрессованные соединения относятся к наиболее надежным среди неразъемных. Опрессовка является достаточно трудоемкой операцией, требующей как определенных навыков, так и специальных приспособлений (пресс-клещи, гильзы, термоусадочные трубки).

При выполнении опрессовки зачищенные жилы вставляют в концы гильзы, а ее крепко обжимают. Важный нюанс состоит в том, что перед началом этой операции на любой из двух соединяемых поводов надевается термоусадочная трубка, которая после опрессовки сдвигается на гильзу и нагревается для ее усадки.

Отдельно необходимо сделать важное уточнение по поводу скрутки, о которой на сайте разгорелась довольно. Такое соединение проводов как в распредкоробке, так и в других местах электросети может быть лишь временным.

Если провода были где-то соединены на скрутку, – какой бы она ни была надежной, – впоследствии данное соединение должно пройти полноценную обработку одним из описанных выше способов. Именно такой подход и определен положениями ПУЭ.

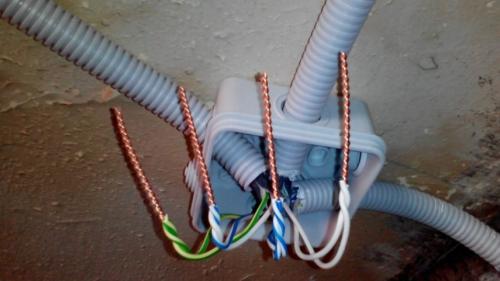

Как скрутить 5 проводов в распределительной коробке. Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам.  Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

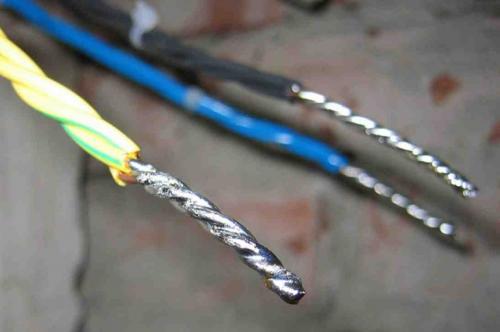

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции,  а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Чем лучше соединять провода в распределительной коробке. Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.

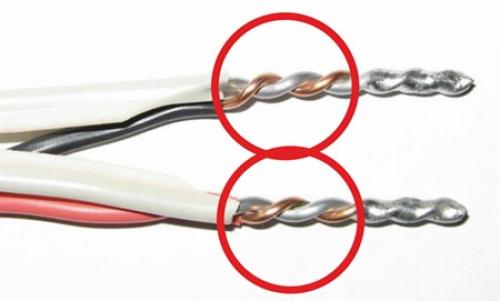

• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины.Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Правильное подключение автомата сверху или снизу. Миф о подключении автоматов ТОЛЬКО СВЕРХУ... что будет, если подключать их снизу?

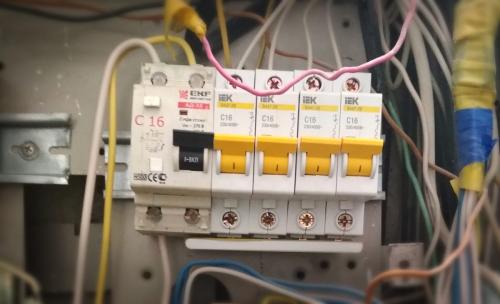

Сфоткал по случаю один щиток, где отходящие линии от автоматов были сверху. Показав фото знакомому электрику, мы так и не пришли к общему мнению, как же делать правильно — у нас принято фазный провод заводить сверху, тогда почему у педантичных немцев подключение идёт снизу?

Однозначно можно было утверждать только то, что собирал данный щиток человек творческий, со своим видением норм и правил, но вопрос о правильности подключения автоматов остался неразрешённым. Давайте расскажу что знаю я, а выводы пусть каждый делает самостоятельно и поделится ими в комментариях.

С одной стороны, нижнее подключение бывает весьма удобным, особенно когда линии потребителей приходят сверху, можно сделать монтаж в щитке более компактным. Но не нарушает ли подобное подключение правил ПУЭ? Аргументы типа "мы 30 лет так делаем" пока рассматривать не будем. Приведу небольшую выдержку из правил, которую можно попробовать сюда применить:

ПУЭ 3.1.6
Автоматические выключатели и предохранители пробочного типа должны присоединяться к сети так, чтобы при вывинченной пробке предохранителя (автоматического выключателя) винтовая гильза предохранителя (автоматического выключателя) оставалась без напряжения. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам.

Подкрепим это дело следующей картинкой устройства автоматического выключателя:

На одном из форумов, тоже озадачились подобным вопросом и приводили выдержку из инструкции на модульку ВА47-29, где прописано как производить подключение ( https://keaz.ru/f/1444/manual-pass-va47-29.pdf )

Действительно, у большинства автоматических выключателей и УЗО расположение неподвижного контакта сверху. Однако, в самом начале я уже упомянул про немцев и специально нашёл проморолик про защитные автоматы SIEMENS (смотреть с 1:12), где мы видим нижнее подключение:

Если вас не убедил SIEMENS, то продукция АВВ у нас пользуется небывалым авторитетом и у них тоже нет ограничений на подключение. Получается, что на работу АВ верхнее или нижнее подключение влияет примерно одинаково и заморачиваться не стоит?

Конечно, можно набросать миллион причин за и против того и другого варианта, но традиционно так сложилось, что при отключении автомата снизу не должно быть напряжения. Потому логично собирать щиты питанием СВЕРХУ, а отводом снизу, всегда думая о том человеке, который туда полезет после вашего нестандартного монтажа и хватит ли у него квалификации? А то каких только чудес не бывает… однажды довелось видеть щиток, где нули шли через АВ, а фазы были на шинке.

Лично я не считаю, что нижнее распределение это в корне не правильно, но сам бы так делать не стал. А как у вас подключены автоматы — сверху или снизу?

Подписывайтесь на канал Яндекс.Дзен и узнавайте первыми о новых материалах, опубликованных на сайте.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Как соединить медь с алюминием в распределительной коробке. Как правильно соединять алюминиевые провода между собой, чтобы не нагревались

В современных квартирах электропроводку в основном делают из медного провода. В домах старой постройки она алюминиевая. Не всегда получается заменить прежнюю систему электроснабжения, поэтому при подключении розеток и светильников часто приходится выполнять соединение алюминиевых проводов между собой.

Особенности алюминиевых проводов

На поверхности алюминия быстро появляется оксидная пленка, которая ухудшает его электропроводность. Температура плавления окислов — примерно 2000°C, а это больше, чем у самого металла. После удаления оксидного покрытия механическим способом оно быстро появляется снова и препятствует хорошей электропроводности в месте соединения проводов.

Алюминий отличается повышенной хрупкостью, поэтому чтобы контакт не повредился, он не должен поддаваться механическим воздействиям. Винтовые соединения надо периодически подтягивать, иначе через некоторое время они ослабнут.

Электрохимическая коррозия

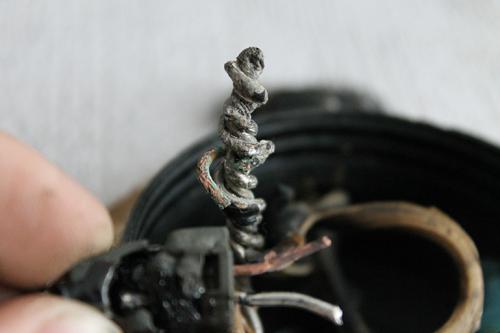

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Медный проводник, покрытый оловянно-свинцовым припоем, можно соединять с Al любыми способами, в т. ч. и механическими.

Необходимые инструменты

Есть разные методы соединения проводов, и для каждого из них понадобятся свои инструменты.

Для механических соединений

Если применяют механический способ, используют:

• пассатижи;
• нож или приспособление для очистки проводов от изоляции;
• устройства, с помощью которых выполняется соединение (клеммы, зажимы, колпачки СИЗ и т.д.).

Если используют метод опрессовки, то понадобятся пресс-клещи или пресс (механический или гидравлический).

Для сварки

В этом случае понадобятся:

• горелка;
• осциллятор;
• средства защиты (маска, перчатки, резиновые сапоги);
• аргонно-дуговой сварочный аппарат.

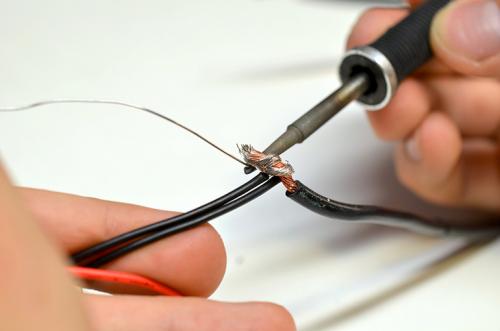

Для пайки

Для выполнения соединения проводов готовят следующее:

• паяльник мощностью 60-200 Вт в зависимости от толщины соединяемых жил;
• припой, например ПОС40;
• флюс (ФИМ, Ф-64, ФТБф);
• наждачную бумагу.

Как соединить алюминиевые провода

Есть разные методы, которые применяют в зависимости от ситуации, с учетом положительных и отрицательных качеств каждого из них.

Скрутка

Это простой способ соединения проводов, но если скрутку сделать неправильно, то она получится не слишком надежной.

Порядок действий такой:

1. На расстоянии 4-5 см от края снимают изоляцию.
2. Обезжиривают контакты и наждачной бумагой снимают с них оксидную пленку.
3. Жилы скрещивают между собой и пассатижами полотно скручивают в виде жгута.
4. Защищают контакт с помощью термоусадочной трубки.

Технология такого соединения простая, но чтобы получить хороший контакт, работу выполняют только пассатижами, т.к. руками прочно скрутить провода не получится.

Сварка

Данный метод позволяет в месте контакта создавать единое целое, поэтому переходное сопротивление там практически отсутствует, снижается нажимное усилие.

Есть и некоторые недостатки:

1. Наличие на поверхности Al оксидной пленки, что усложняет процесс сварки, поскольку температура плавления налета намного больше, чем у металла.
2. Из-за разности температур плавления металла и оксидной пленки выполнить сварку угольным электродом не получится: в каплях металла останутся оксиды, и соединение будет непрочным.

Удаление окислов выполняют механическим способом, но эта работа требует больших физических затрат и малоэффективна, т.к. они почти сразу образуются снова. Применение специальных флюсов помогает разрушить пленку, но подобрать их в домашних условиях сложно.

Самостоятельно сваривать алюминий без соответствующей подготовки не получится. Здесь важно точно подобрать рабочее напряжение (в пределах 20 В) и время воздействия на металл (1-2 секунды).
