Как установить водосточную систему своими руками. Как правильно установить водостоки на крыше

Как установить водосточную систему своими руками. Как правильно установить водостоки на крыше

Перед тем как начать монтаж водосточной системы, надо определиться, будете ли вы покупать промышленные водостоки или делать их своими руками. Если у вас есть определённые навыки, то все элементы водосточной системы можно изготовить самостоятельно. Для этого обычно используется оцинкованная сталь. Но прибегают к такому способу довольно редко, так как кроме определённых способностей и опыта здесь потребуются значительные затраты времени и труда. Намного проще купить готовые изделия и самостоятельно их установить.

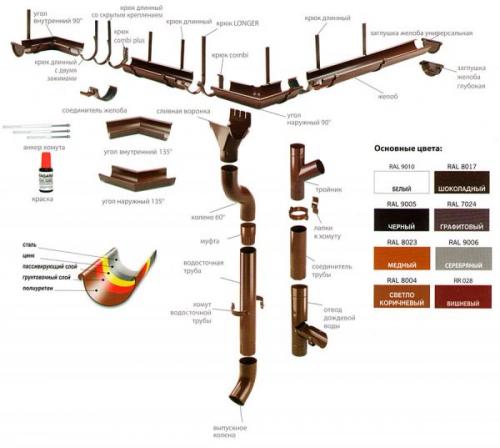

По материалу изготовления водосточные системы делятся на два вида.

1. Пластиковая водосточная система. Её элементы могут соединяться при помощи клея или на резиновых уплотнителях. Пластик не поддаётся коррозии, имеет небольшой вес, элементы просто монтировать, при этом они доступны в большом разнообразии цветовых решений. Недостатки его в том, что механическая прочность не очень высока, повреждённые пластиковые элементы не поддаются ремонту, а если соединение производится при помощи резиновых деталей, то их надо будет периодически менять.



   Пластиковые водосточные системы получили широкое распространение из-за стойкости к коррозии, небольшого веса и простоты монтажа

2. Металлическая водосточная система. Для её изготовления обычно используется оцинкованная сталь, которая может быть покрыта полимером, намного реже водостоки делают из меди. Элементы такой системы отличаются высокой прочностью, они выдерживают большие нагрузки и имеют низкий коэффициент расширения. Недостатки такой системы в её высокой стоимости, большом весе и сложности монтажа. Если защитный полимерный слой повредится, то начинает появляться ржавчина. Кроме того, металлические изделия прдставлены в гораздо меньшем количестве цветов.



Установка желоба водостока. Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.

Источник: https://stroyvsepodryad.info/stati/montazh-metallicheskih-vodostokov-dlya-kryshi-funkcii-vodostochnyh-sistem

Установка водостоков на шиферной крыше. Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли. Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие).

Пошаговая инструкция , как сделать монтаж ливневой водосточной системы своими руками:

1. Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
2. Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
3. Рекомендации специалистов по монтажу кронштейнов:
   • Обязательно нужно соблюдать среднее выбранное расстояние. В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
   • В среднем шаг крюков составляет не более половины метра;
   • Общий уклон нужно делать постепенно, без резких переходов.

Монтаж водосточной системы docke. Установки кронштейнов

Монтаж любой водосточной системы начинается, как правило, с установки кронштейнов для крепления желоба.Передо мной 3 типа кронштейнов, которые есть в ассортименте Дёке STAL.

Во-первых, этос опорной частью в 190 мм. Он крепится исключительно на обрешетку кровли и отлично подходит для скатных крыш без лобовой доски. Учтите, что устанавливать такие крюки нужно до укладки кровельного покрытия и фиксации карнизных планок.В случае монтажа креплений желоба прямо на лобовую доску в ассортименте Дёке STAL есть два крюка -, с длиной опорной части 65 мм, и штампованный карнизный кронштейн.

Мы будем использовать штампованный карнизный кронштейн, поскольку он ничем не уступает крюку по прочности, но дешевле.

Его опорная база с монтажными отверстиями позволит нам легко установить кронштейн под уже смонтированную карнизную планку.

Для начала необходимо наметить точки для монтажа самого верхнего кронштейна.

Устанавливаем его так, чтобы карнизная планка перекрывала желоб на одну треть его ширины. Это нужно для того, чтобы потоки воды с крыши не перелетали жёлоб и не стекали по его заднему краю.

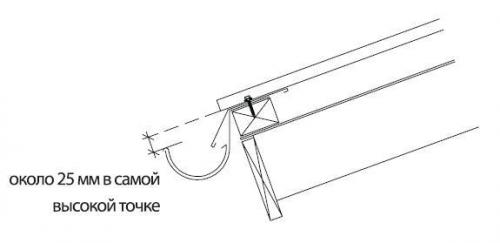

При этом носик кронштейна должен быть ниже линии ската приблизительно на 20-25 миллиметров. Это нужно для того, чтобы сходящий с крыши снег не повредил желоба.

Но это условие не всегда выполнимо. Например, на скатах с уклоном 45 градусов и более так сделать не получится. В этом случае надо стремиться установить желоб как можно ближе к капельнику по высоте, но не упираться в него.

После этого необходимо наметить точки для монтажа самого нижнего для данного карниза кронштейна.Помним, что уклон должен составлять 3-4 мм на погонный метр желоба.

Чтобы выполнить это условие, необходимо разметить линию уклона. Мы это будем делать с помощью длинного уровня, т.к. наш участок карниза довольно короткий. Если у вас длинный карниз, можно воспользоваться водяным уровнем или нивелиром.

Отбив горизонт по уровню верхнего кронштейна, отступаем вниз на 10 мм, так как суммарная длина нашего желоба составляет три метра, и намечаем точки для монтажа самого нижнего кронштейна.

Необходимо отметить, что крайние кронштейны должны устанавливаться на расстоянии не более 100 мм от торцов жёлоба, то есть от его заглушек.

Теперь устанавливаем крайние кронштейны на размеченные места.

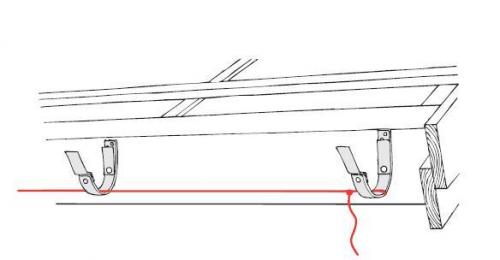

Если бы у нас не было внутреннего угла, то мы бы натянули шнурку между установленными кронштейнами. Эта шнурка и служила бы линией уклона, по которой выставляются промежуточные кронштейны.

В нашем же случае необходимо сначала установить внутренний угол на 2 кронштейна.

Опять отбиваем горизонт от уровня верхнего кронштейна и отступаем вниз на 5 мм, так как длина желоба до угла составляет полтора метра. Аналогичную отметку делаем для второго кронштейна, на котором будет крепиться внутренний угол.

Теперь мы смело можем начертить линию уклона между крайним кронштейном и кронштейном угла. Аналогичную линию уклона чертим на втором карнизе.

После этого, внутренний угол с предварительно одетыми на него карнизными кронштейнами крепим к лобовой доске на 2 самореза каждый. Для угла этого достаточно.

Отдельно хочу заметить, что кронштейны необходимо обязательно устанавливать на все угловые элементы при монтаже на лобовую доску.

Теперь устанавливаем кронштейны на стыке желобов и внутреннего угла.

Каждый такой кронштейн должен устанавливаться на желобе на расстоянии 100 мм от места соединения угла с желобами. Линия уклона у нас уже нарисована, поэтому по очереди устанавливаем кронштейны на желобах с обеих сторон нашего угла.

Разметка места установки промежуточных кронштейнов.

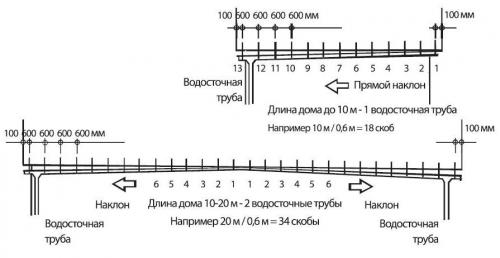

Оптимальный шаг установки кронштейнов составляет 500 мм и в любом случае не должен превышать 600 мм.

В нашем случае расстояние между крайними кронштейнами желоба составляет около метра, поэтому нам нужен всего один промежуточный кронштейн.Устанавливаем его. Для красоты строго посредине.

кронштейн для воронки.

на этой стороне у нас будет. плюс у нас здесь с левого края уже установлен нижний кронштейн. воронка должна стоять на расстоянии 100 мм от этого кронштейна. еще один кронштейн нужно будет установить на расстоянии 100 мм от правого края воронки. так как ширина воронки составляет 180 мм, то правый кронштейн необходимо размечать на расстоянии 380 мм от левого.

Так как линия уклона у нас уже нарисована, можем смело устанавливать правый кронштейн.

Таким образом, незакрепленная частьна этом отрезке у нас составит 660 мм. А мы говорили, что расстояние между кронштейнами не должно превышать 600 мм. Поэтому устанавливаем посредине еще один кронштейн.

Все, кронштейны установили, нужный угол наклона желоба соблюдён.

Источник: https://stroyvsepodryad.info/stati/montazh-metallicheskih-vodostokov-dlya-kryshi-svoimi-rukami-ustanavlivaem-derzhateli-zhyoloba

Монтаж водосточной системы на готовую крышу. Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.

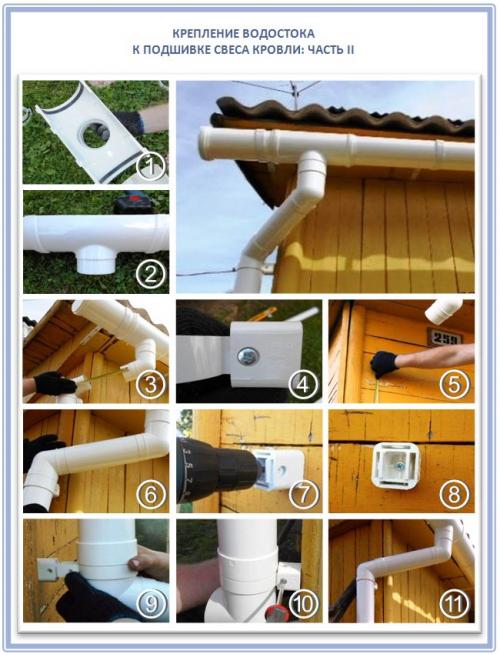

• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

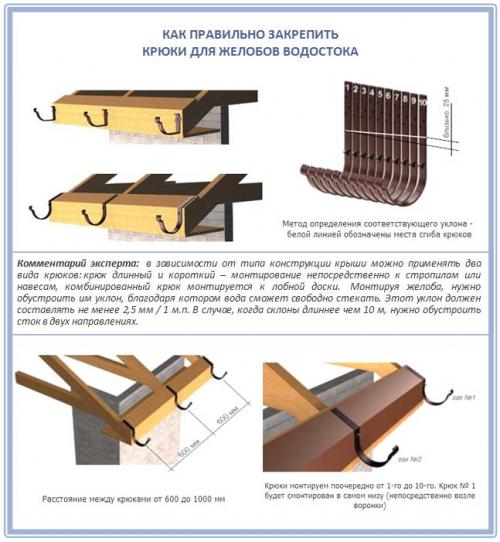

В продаже вы найдете крюки двух видов:

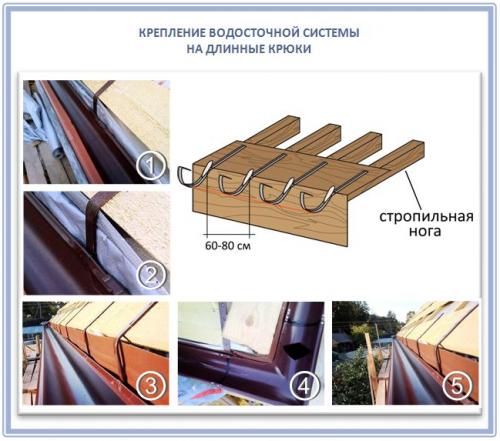

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

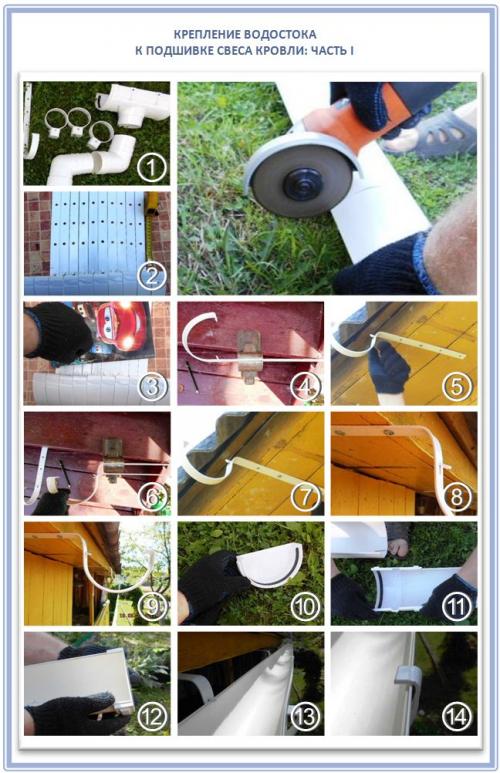

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

Монтаж водосточной системы Металл Профиль. Установка водосточной системы Металл Профиль

Инструкция по монтажу водостока Металлпрофиль Престиж - установка полукруглой металлической водосточнойсистемы. Фото,

Монтаж водосточной системы Металл Профиль

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные - крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.
