Устройство водостока со скатных крыш. Виды водостоков и их преимущества

Устройство водостока со скатных крыш. Виды водостоков и их преимущества

Установка качественных водостоков на вашей крыше своими руками требует определённой квалификации и финансовых затрат. Дело в том, что правильный расчёт водосбора и способов отведения влаги требует знаний основных физических принципов и типов крыш, на которых устанавливаются водосточные желоба и вертикальные трубы.

Изготовление пластикового водостока для крыши, а также металлических желобов и труб нужно доверять заводу-изготовителю, так же как и оцинкованные или полимерно окрашенные элементы.

Типы водостоков бывают следующими:

• системы водостока плоских крыш, они встраиваются в общую систему водоотвода здания, и мягкая кровля для них делается под уклоном;
• система водостока односкатной крыши, монтируется в нижней части ската кровли под уклоном, для неё достаточно одной водосточной трубы;
• установка водостоков на крыше с двумя скатами требует отдельного водоотвода для каждой стороны крыши;
• водосток для вальмовой крыши требует монтажа желобов и труб по периметру здания;
• для щипцовой кровли водосток монтируется отдельными участками в межщипцовом пространстве.

Производители стараются подобрать набор элементов водосточной системы так, чтобы её можно было быстро смонтировать на любом из видов крыш. Поэтому преимущества всех материалов очевидны, а недостатков надо коснуться отдельно. Оцинкованный материал является наименее стойким к воздействию агрессивной внешней среды и имеет не очень презентабельный вид, однако это самый дешёвый материал.

Более дорогие водостоки из листа с полимерной покраской имеют достойный внешний вид и довольно хорошую комплектацию соединительных и комплектующих элементов. Установка пластиковых водосточных систем довольно проста, кроме того, этот материал не подвержен коррозии и не боится ударных нагрузок. Медные водостоки имеют большой срок службы, но они очень дорого стоят. Выбор каждый хозяин осуществляет самостоятельно, исходя из личных предпочтений, вида кровли и стоимости товара.

Выпуск кровли под водосток. Пошаговая инструкция установки водостоков

Работы следует начинать только после того, как нарисован эскиз водоотвода, определены места фиксации и количество кронштейнов и хомутов. На эскизе имеются участки монтажа воронок и вертикальных сливных труб со всеми коленами и муфтами. Номенклатура и количество материалов известны, все элементы закуплены.

Шаг 1. Установите на место воронку водосточной системы, она должна располагаться в самой низкой точке карнизной доски.

Установка воронки

Перед креплением при помощи пузырчатого уровня или любой ровной рейки проверьте правильность положения элемента. Приставьте уровень на кровельное покрытие, поднимайте/опускайте воронку до тех пор, пока ее противоположный борт не установится на расстоянии ≈ 2 см от нижней плоскости инструмента. Отметьте места фиксации воронки.

Помните, что высовывание кромки кровли не должно превысить 1/3 диаметра желоба. Если во время монтажа карнизной (лобовой) доски или кровли были допущены ошибки, то их следует исправить. Оптимальный выход – отрегулировать положение доски, оторвать ее и укоротить или удлинить кобылки стропильной системы.

Фиксация воронки

Шаг 2 . Зафиксируйте с двух сторон воронки кронштейны, расстояние между элементами 2–3 см.

Выбор положения кронштейна около воронки

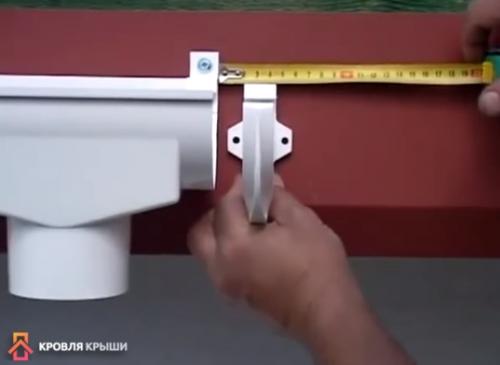

Расстояние между кронштейнами и воронкой

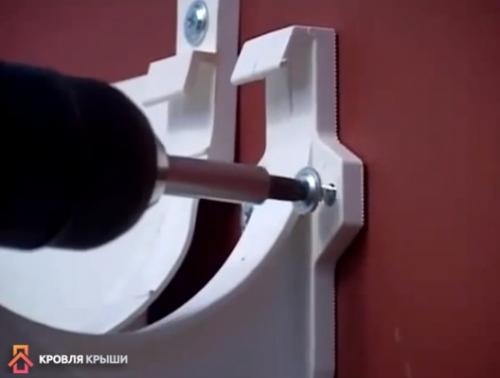

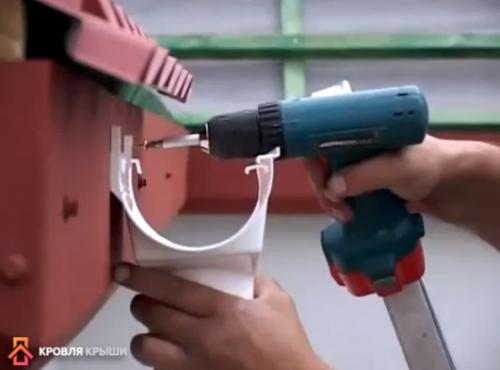

Фиксация кронштейна саморезом

Шаг 3. Установите кронштейны для крепления желобов. В нашем примере они пластиковые и фиксируются на карнизную доску. Есть вариант крепления кронштейнов из металлических полос на обрешетку, они должны устанавливаться до начала покрытия крыши.

Существует два способа правильного монтажа кронштейнов.

Первый.

1. Сделайте разметку кронштейнов.

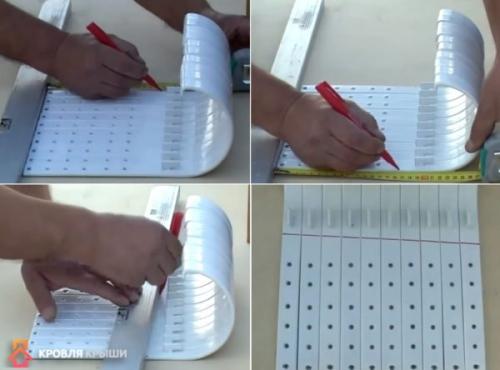

   Разметка кронштейнов



   Схема разметки

2. Под разметке согните кронштейны.

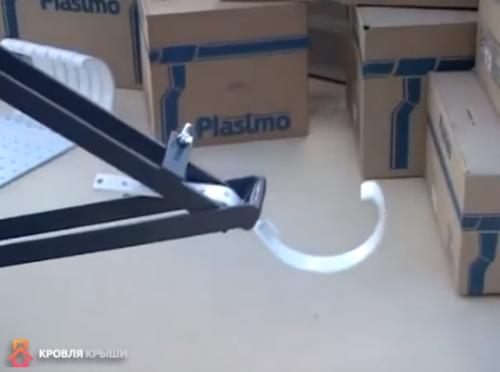

   Изгибание кронштейна

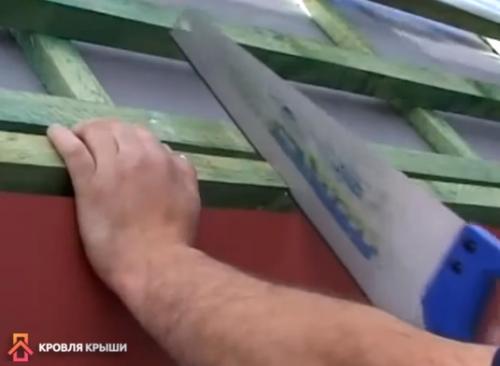

3. Болгаркой или напильником сделайте неглубокие пропилы в нижней части кронштейнов ровно посредине элементов.



   Пропил можно сделать ножовкой

4. Прикрепите на места два крайних кронштейна, перед этим рассчитайте наклон. Все производители рекомендуют его делать в пределах 2–4 мм на погонный метр ската.
5. Проверьте положение карнизной доски, если ее кромка горизонтальная, то регулировать наклон намного проще. Если нет, то необходимо специальной веревкой с синькой отбить горизонтальную линию на доске и по ней отмерять наклон.
6. Натяните между крайними элементами веревку и по ней устанавливайте все оставшиеся кронштейны. Не забывайте, что рекомендуемое расстояние между ними примерно 60 см. Можно несколько сантиметров изменять в ту или иную сторону и за счет этого добиваться симметричного расположения элементов.



   Крепление кронштейнов, порядок действий

Второй.

Контрольную нить можно натягивать с упором на верхнюю поверхность кронштейнов. Конкретное решение следует принимать на месте с учетом расположения элементов и особенностей крыши здания.

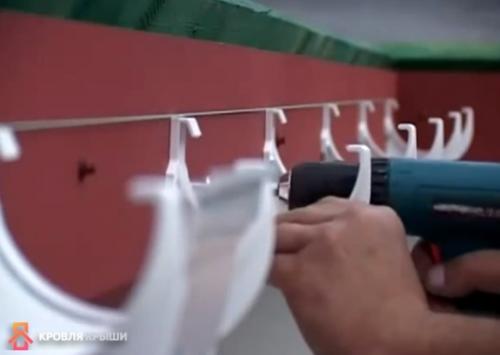

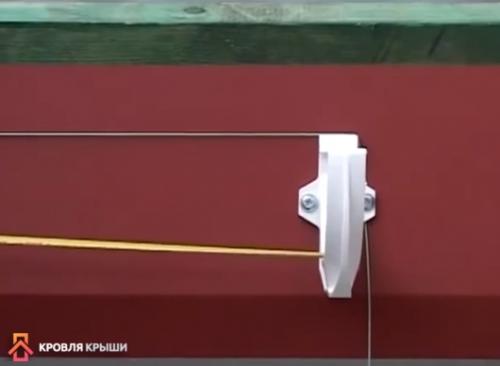

Закрепленный кронштейн и контрольная нить

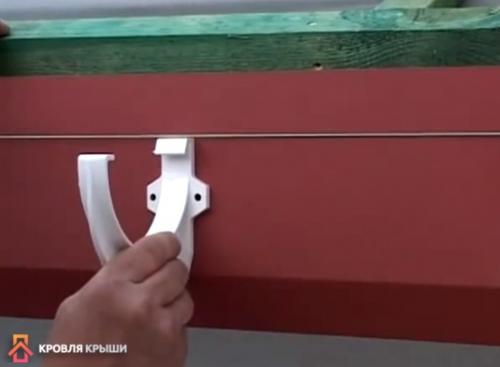

Выбор положения кронштейна в соответствии с натянутой нитью

Крепление кронштейнов к доске

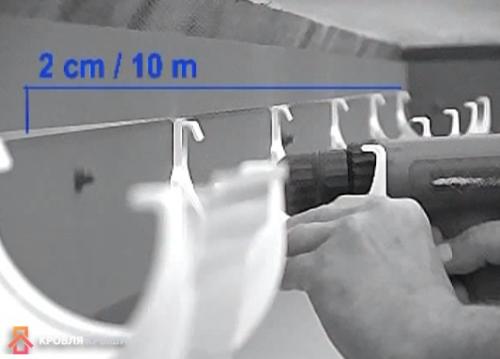

Уклон кронштейнов 2 см на 10 м

Расстояние между кронштейнами не более 60 см

Практический совет. Известные производители предлагают универсальные крюки для крепления желобов. Они фиксируются к обрешетке и имеют две степени регулировки: вертикальность положения и угол наклона. Это позволяет вставлять все параметры положения уже после прикручивания элемента к стропильной системе и завершения накрытия крыши. Металлические крюки также устанавливаются до покрытий крыши, но крюки не имеют регулировки, процесс правильной установки следует делать сразу одним из описанных способов.

Устройство водостоков с крыши. Основы проектирования системы

Прежде чем установить водосточную систему любым из описанных выше способов, нужно ее спроектировать. Сначала определяют диаметр желобов и труб. Начинают с расчета количества водоотводных труб. По нормативам, на скате длиной 12 м или меньше ставят одну трубу. Если же длина ската — 12-24 м, ставят два отводящих элемента. В любом случае желоб располагается с уклоном в сторону воронки, соединяющейся с водоотводящей трубой. Если воронка-водосборник одна, уклон выполняется в одну сторону, если их две, желоба закрепляются с наклоном от центра карниза. Величина уклона — 3-5 мм на метр длины.

Для определения диаметра элементов рассчитывают площадь водосбора. Она вычисляется как площадь ската. В самых простых случаях ее рассчитывают, умножив длину ската на его ширину. Определив площадь водосбора, выбирают диаметр труб и желобов. Средние значения мы представили в виде таблицы.

Монтаж водосточной системы на готовую крышу. Как установить водостоки, если крыша уже покрыта: какой выбрать способ и правильно их установить

Установка водосточной системы – обязательный этап кровельных работ при строительстве частного дома. Но порой её монтаж приходится производить уже после завершения основных задач, когда жилье сдано в эксплуатацию. Обычно такое случается при недосмотре мастеров или хозяев, устаревании и протечке старых желобов, неверном проектировании слива. Есть несколько способов, как установить водостоки, если крыша уже покрыта. При строгом следовании технологии можно обустроить систему самостоятельно и без повреждения кровли.

Составляющие водостоков

Система водоотведения (ливневка) – важный архитектурный элемент кровли, поэтому нужно продумать его ещё на этапе составления проекта здания: так обозначено в СНиП. Если приходится производить монтаж водосточной системы после окончания кровельных работ, её конфигурация не меняется и включает все основные элементы. Некоторые из них лучше приобрести в готовом виде, другие можно сделать своими руками.

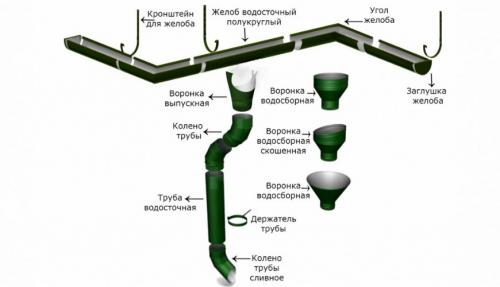

Базовые комплектующие для водостока таковы:

• Желоба, или лотки. Крепление желоба традиционно осуществляется на карнизе крыши. Основная задача элемента – сбор жидкости с кровельных скатов.
• Трубы. Располагаются вертикально, отвечают за слив воды на почву, в бочку, в поверхностный водоотвод.

В системе есть и дополнительные элементы. Металлические кронштейны предназначены для фиксации желобов под свесом кровли по периметру на определённом расстоянии от края. Друг с другом желоба объединяются посредством уголков – соединителей с каучуковыми уплотнителями, которые делают стык герметичным.

Уплотнители — довольно дорогие элементы, но отказываться от их применения не стоит: эффективность работы системы снизится.

Если нет возможности приобрести уголки, стыковать между собой желоба можно путём монтажа внахлёст с закреплением обычными саморезами. Сверху торцевые части деталей закрываются заглушками. Из желобов в вертикальные трубы вода поступает через воронки.

Сами трубы фиксируются к стене хомутами. Эти элементы особенно важны, если трубу приходится делать изогнутой. На поворотах и при стыковке трубы объединяются коленами или универсальными кольцами.

Разновидности современных водосточных систем

Чтобы правильно подобрать и смонтировать систему, учитывают материал, из которого сделана кровля, этажность здания, погодные условия в конкретной местности.

По типу материалов

Источник: https://stroyvsepodryad.info/stati/kak-ustanovit-vodostochnuyu-sistemu-svoimi-rukami-kak-pravilno-ustanovit-vodostoki-na-kryshe

Водосток с крыши. Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб — лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба — полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны . Выбор определенной модели зависит от технологии установки водостока , места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные . Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие . Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные . Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено — это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет — гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы — это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Водосток на односкатной крыше. Специфика проектирования и расчетов

Водостоками из металла оборудуют крыши различной архитектуры. Односкатные конструкции оснащают одним желобом с воронкой и стояком. Двухскатным крышам положен аналогичный комплект, но в двойном размере. Четырехскатные сооружения окантовывают водосточной системой по периметру, в каждом углу устанавливается водосточный стояк.

Разберем на примере процесс проектирования водостока для четырехскатной крыши , длины карнизов которой равны 6 и 12 м. Площадь проекции кровли на горизонтальную плоскость равна 72 м². Значит, для обустройства нам подойдет малая водосточная система с Ø желоба 125 мм и Ø водосточных труб для стояка 90 мм.

Длина желобов заводского изготовления 3 м, монтируются они встык с применением соединительных зажимов. Шириной соединительных деталей в расчетах пренебрегаем. Для удобства проектирования и расчетов вычерчиваем схему крыши в плане.

Алгоритм расчета системы отвода воды с крыши:

• Находим количество желобов путем сложения длины всех карнизных свесов и отрезков водостока, примыкающих к входной группе. У нас получится 12 + 2×6 + 2×3 + 2×2 = 34 м. Делим результат на стандартную длину желоба, получаем 11,34 шт. Округляем до целых чисел: купить надо будет 12 шт.
• Подсчитываем количество требующихся соединителей. Применяются они и для линейных, и для угловых соединений. Схема примера нам ярко изображает, что по прямой линии желоба соединяются в 5ти точках, с угловыми деталями состыкуются в 12ти точках. Всего 17 соединителей.
• Воронок потребуется по количеству стояков, сооруженных в каждом углу, т.е. 4 шт. Т.к. максимальная длина желоба, обрабатываемого одной воронкой, не должна быть больше 10 м, стояки располагаем парно со стороны длинных скатов.
• Контур не замкнутый, поэтому нам потребуются заглушки в количестве 2 шт. Установлены будут на желоба возле входной группы.
• Вычисляем количество держателей. Под монтаж стальных водостоков крюки устанавливают через 50 – 90 см, под медные системы через 30 – 50 см. В местах соединения с угловыми элементами и состыковки желобов применяются дополнительные крюки.

Установка водостоков на крыше. Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.

Монтаж водосточной системы. Этапы установки водостоков

При установке желобов мастера должны руководствоваться таким алгоритмом действий.

• Для начала устанавливаются держатели для слива . Главное, чтобы был обеспечен наклон. Для этого одна сторона должна быть прикреплена на самой высокой точке, затем будет натянут шнур, по которому будут устанавливаться оставшиеся держатели.
• Затем происходит монтаж заглушки для желоба . Чтобы заглушка не выпадала, ее крепят специальными заклепками. Заглушки имеют резиновые уплотнители, обеспечивающие водонепроницаемость. Все стыки должны быть промазаны герметиком.

• Монтаж воронок в желоб . Для этого вырезается отверстие в трубе и вставляется воронка.
• После этого мастера производят основной монтаж системы . Желоб ставится в держатели и фиксируется при помощи специальных пластин. Затем происходит соединение желобов с трубами. Завершающий этап – установка сливного колена. Это требуется делать в нижней части трубы.

Монтаж канала водостока производится под легким наклоном Источник mtgutterssa.com

Окончательная цена монтажа водосточной системы на крыше зависит непосредственно от выбранного предприятия. Но в среднем стоимость колеблется от 300 до 700 рублей.

Водосток для крыши своими руками. Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям .

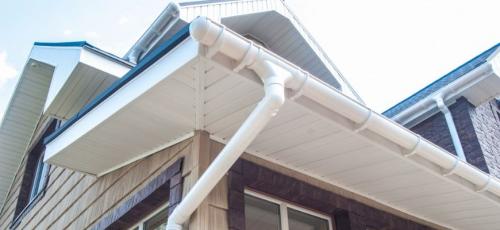

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

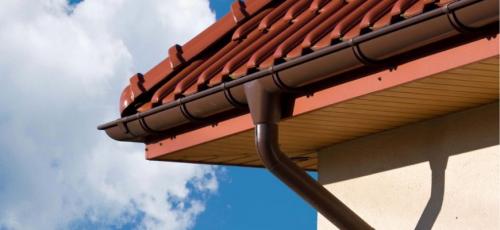

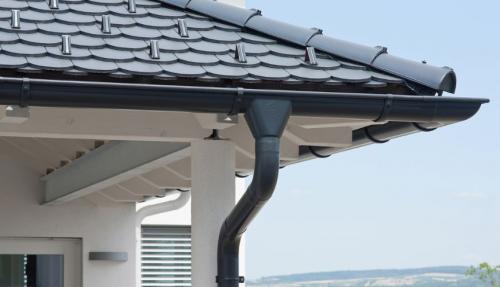

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать с вое недоброе дело.

Самые доступные по цене, довольно практичные и долговечные водостоки из оцинкованной стали. Внешний вид, возможно, проигрывает более современным системам, но многих это вполне устраивает

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность , долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками , изучив инструкцию, в специальной статье на нашем портале.
