Клапан сухого хода для насосной станции. Характеристики реле защиты насоса от сухого хода

13.11.2021 в 18:21

Клапан сухого хода для насосной станции. Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

  • мембраны, являющейся одной из стенок внутренней камеры датчика;
  • контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
  • пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

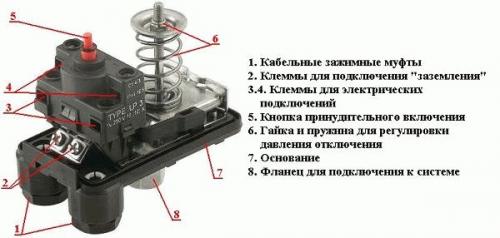

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

  • Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
  • Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

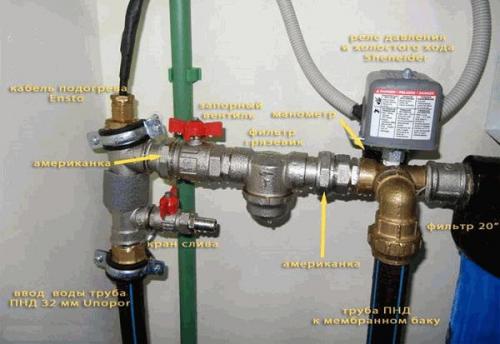

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Реле давления и сухого хода в одном. Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Реле давления и сухого хода в одном. Реле защиты от сухого хода

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Реле давления и сухого хода в одном. Реле защиты от сухого хода

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Реле давления и сухого хода в одном. Реле защиты от сухого хода

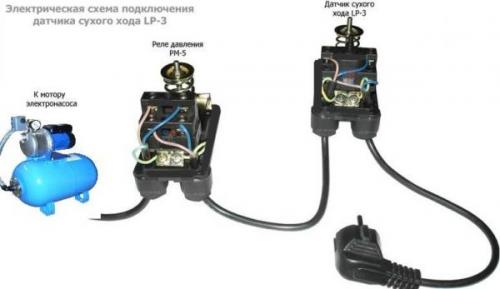

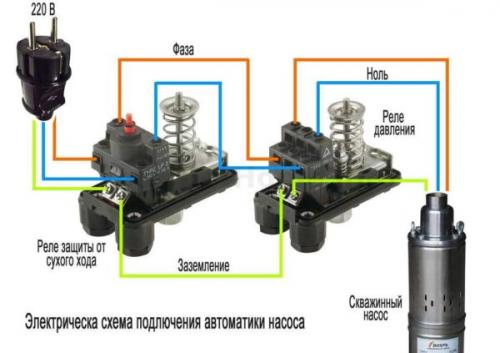

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Реле сухого хода не включает насос. 2 Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

  • датчик сухого хода для насоса;
  • реле сухого хода для насоса;
  • реле давления;
  • выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

  • уровню воды;
  • давлению на выпускном патрубке;
  • по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

2.1 Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Клапан сухого хода для насосной станции. Характеристики реле защиты насоса от сухого хода 03

Подключение насоса с автоматикой

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В этом случае, его расположение должно быть над донным клапаном или защитной решеткой всасывающего патрубка с фиксацией срабатывания по недостаточному уровню воды.

Установка такого датчика невозможна при заборе воды из скважин и централизованных систем водоснабжения.

2.2 Реле уровня

С помощью этого устройства отслеживается уровень воды в источнике (емкости). При падении уровня до критического значения, включается реле контроля для регулировки работы клапанов потока или отключения насоса.

Основным преимуществом такой защиты является отключение электропитания насоса до возникновения его работы в холостом режиме.

Реле уровня состоит из электронной платы и трех электродов (датчиков), которые устанавливаются на разной высоте в непосредственной близости друг от друга. Электроды, находясь в погруженном состоянии, обмениваются токами низкой частоты, так как вода — хороший проводник электричества. При снижении уровня воды до самого нижнего контрольного датчика электрическая связь между электродами прерывается, что приводит к срабатыванию реле на остановку качающего устройства. При восстановлении рабочего водного уровня насос снова включается.

2.3 Реле давления

Принцип работы реле давления построен на определении достаточного давления (от 1 бара) на выходном патрубке качающего воду устройства. В случае падения давления ниже 0,5 бара, происходит размыкание контактов с помощью реле давления.

При восстановлении напора, с достаточным для безопасной работы насоса давлением, следует вручную заполнить сухой насос водой и самостоятельно его включить.

Клапан сухого хода для насосной станции. Характеристики реле защиты насоса от сухого хода 04

Устройство реле сухого хода LP-3

Реле давления используются при установке бытовых насосов подключенных к централизованным сетям поставки воды, станциях водоснабжения и пожаротушения. Рекомендуется установка на насосных станциях, которые работают с гидроаккумулятором (накопительной емкостью).

2.4 Датчик протока

Устройство представляет собой лепестковый клапан, который устанавливается в проточной части насоса. Принцип его работы заключается в реагировании на силу потока (прохождение определенного объема воды в трубе за единицу времени).

Подпружиненный лепесток датчика, под действием проходящей воды, сжимает пружину и через магнит, который на нем закреплен, взаимодействует с герконовым реле. При этом происходит соединение контактов, включенных в цепь электропитания насоса. При наличии сильного потока лепестковый датчик постоянно отклонен и электродвигатель насоса работает.

Без жидкости в трубопроводе или слабом ее движении пружина отклоняет лепесток с магнитом в исходное положение, что приводит к размыканию контактов и остановке качающего устройства.

Клапан сухого хода для насосной станции. Характеристики реле защиты насоса от сухого хода 05

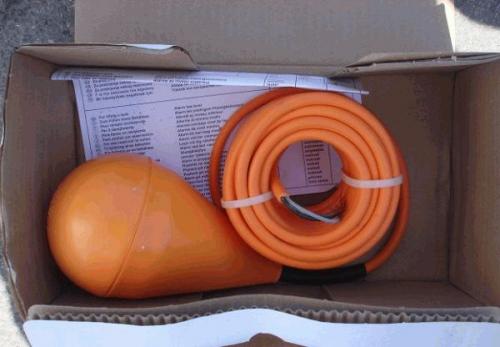

Поплавковый выключатель MS-1

Датчик протока имеет компактные габариты и небольшой вес, что позволяет использовать его не только в промышленных, но и в бытовых устройствах.

Неисправности реле сухого хода. Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

Неисправности реле сухого хода. Датчик сухого хода для насоса: принцип работы

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

  • Мембрана, установленная внутри корпуса реле.
  • Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
  • Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Защита от сухого хода. Как выбрать реле защиты от сухого хода

Подбор оптимального вида защиты от сухого хода зависит от особенностей аппаратуры и характеристик колодца или скважины. В продаже представлены системы, разработанные под конкретное место установки насоса – колодец, централизованная магистраль, скважины с разной глубиной. Также многое зависит от производительности источника и мощности насоса. Заметное влияние на выбор защиты имеет специфика условий эксплуатации – диаметр шахты, место установки и технические параметры используемого насоса.

Для контроля работы насоса различные модели реле сухого хода могут ориентироваться на разные параметры – силу движения воды в трубы, ее уровень или давление. Если подходящий напор присутствует, аппарат включается. После его исчезновения или понижения ниже граничной черты происходит отключение станции. Важно понимать, что если привязка осуществлена к давлению, то могут возникать ситуации ложной тревоги : это когда вода после закачивания сразу же расходуется потребителем, из-за чего давление не сможет набирать нужные показатели. В таком случае реле будет отключать оборудование, хотя проблем с водозабором нет. Поэтому при покупке датчика важно учитывать максимально развиваемое насосом давление.

Защита от сухого хода. Как выбрать реле защиты от сухого хода

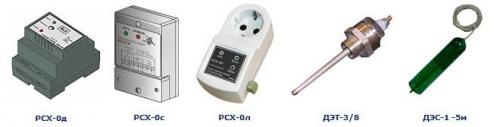

Реле защиты от сухого хода насоса типа РСХ и датчики уровня воды

Выбор подходящей варианта защиты облегчит знание недостатков некоторых вышеперечисленных моделей:

  • По давлению . Бывают ситуации, когда давление в контуре создается не водой, а сжатым воздухом. В таких условиях насос продолжает работать вхолостую до достижения давлением настроенного порога.
  • Контакт с водой. Данные модели разработаны на определение, есть ли вода в системе. Однако если задвижку на линии насоса закрыть, он будет работать вхолостую, несмотря на заполненность водой. Поэтому лучше, если кранов на линии насоса вообще будет: если же они необходимы для проведения технического обслуживания насоса, рекомендуется использовать реле протока.
