Монтаж насосной станции на даче. Основные схемы установки и подключения

Монтаж насосной станции на даче. Основные схемы установки и подключения

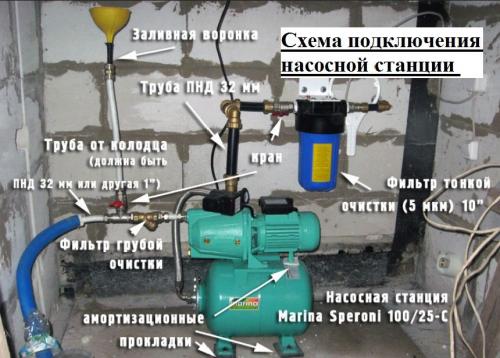

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

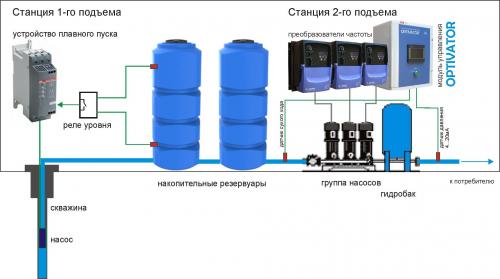

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Монтаж насосной станции на даче своими руками. Схема подключения насосной станции для дома и дачи: Инструкция +Фото и Видео

Имея загородную недвижимость, будь то дом с постоянным проживанием или дача не всегда есть возможность подключиться к центральному водоснабжению. По этой причине источники воды оборудуются самостоятельно. Встает вопрос о том, как доставить воду до нужной точки, для этого устанавливаются водяные насосы. Для любого монтажа требуется схема подключения насосной станции.

Как известно насосные агрегаты имеют разные модификации. Есть с внешним эжектором и встроенным или вообще быть без него, влияющие на давление в трубах, с накопителем и без, автоматические или с поплавком.

– доставляют жидкость до требуемой точки.

Выбирая насосную установку

Особенности накопительного бака

Самым востребованным на рынке является насос с накопительным баком (гидроаккумулятором) – эта насосная станция имеет внушительные габариты, соответственно ее монтаж является более сложным. Его и рассмотрим.

Особенность насоса в том, что его главный узел разделен на две часть, одна отвечает за подкачку воды, вторая отвечает за количество воздуха.

Давление в системе регулируется автоматически. Когда стрелка манометра показывает минимальный уровень давления, установка включается, как только требуемый параметр достигнут, система отключается.

Функции

Выбирая насосную установку, требуется обратить внимание на самые важные ее функции:

1. С какой глубины насос может поднять воду.
2. Производительность
3. Мощность
4. Автоматическое управление или механическое
5. Сколько жильцов в доме
6. Объем накопителя

Производительность насоса должна быть ниже или равна производительности источника воды. В противном случае качество доставляемой жидкости будет низким (содержать примеси и песок)

Если неправильно выбрать установку, то возможны перебои с водоснабжением и плохой напор воды.

Разберем пример

4 человека постоянно проживают. Производительность изделия потребуется не ниже 3 м3/ч

Размещаем оборудование

Как правильно выбрать место для установки насосной станции для дома или дачи?

Главный минус установки в неспособности функционировать при минусовой температуре. Даже если обустроить строение под насосную станцию и утеплить ее, производительность снизится или насос совсем перестанет работать. Конечно, можно поставить рядом обогреватель, но это приведет только к перерасходу электроэнергии.

При выборе места для насосной станции следуйте рекомендациям

1. Оборудование устанавливайте в помещение с централизованным отоплением.
2. К насосной установке обеспечьте свободный доступ, для обслуживания
3. Постарайтесь минимизировать расстояние от источника забора воды.

Варианты мест размещения оборудования

• Отдельно оборудованное помещение в доме, желательно со звукоизоляцией.
• Возможна установка в санузлах (кухня,)
• В подвале и цоколе. При условии, что там тепло и сухо
• В кессоне – рядом со скважиной. В этом варианте насосная станция будет работать продуктивно, только если установить ее ниже уровня промерзания грунта.

Однотрубная система или двухтрубная система подключения?

Данный вопрос зависит от того на какой глубине расположена установка и водопровода.

1-но трубное

Однотрубное подключение применяют при малых глубинах до 8 метров.Двухтрубная система используется, когда требуется увеличить глубину забора воды насосом от 8 метров.

2-х трубное

Двухтрубная система подключения подразумевает насос с внешним эжектором.

Как подключить насосную станцию

1. Вырывается траншея ниже уровня промерзания почвы. Обязательно выдержать уклон в сторону скважины.
2. Соединение с насосом производится с помощью фитинга «американки», муфты, уголка с резьбой из металла.
3. Труба идущая к водопроводной магистрали от установки подсоединяется по тому же принципу
4. Прежде чем включить систему, агрегат заполняется водой.
5. Еслирасположен выше уровня промерзания, его следует утеплить.
6. К водопроводной магистрали дома насосная станция подключается при помощи фитингов.

Рекомендация

Чтобы повысить качество воды устанавливаю два фильтра. Перед насосом – фильтр грубой очистки. После установки монтируется фильтр глубокой очистки.

Сам процесс установки не является сложным и длительным. Основное время занимает подготовка к монтажу: оборудование помещения, организация траншеи, укладка труб и т.д.

Иногда, чтобы снизать вибрацию, насосную установку ставят на бетонную или кирпичную подушку, застеленную резиновым ковриком.

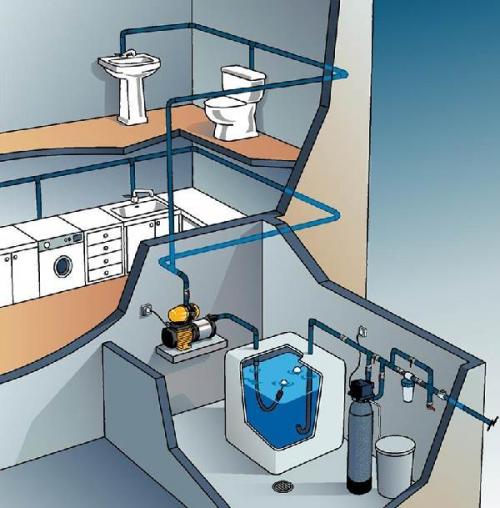

Насосные станции водоснабжения для частного дома. Что такое насосная станция и зачем она нужна в частном доме

Следует разобраться, как работает насосная станция для частного дома . Это узел повышенной автономности, где одним из главных составляющих является автоматика. Узел производит включение и отключение автономно, нагнетая давление воды на выходе собственного контура.

Правило трех составных частей касается современных станций. Это сам двигатель, перекачивающий жидкость из-под земли или из центрального водопровода. Ко второму узлу относят реле, которому задают параметры настройки и оно включает и отключает оборудование.

Третья составная часть ‒ гидробак, который разделен на две части. В одной из частей находится воздух, в другой груша для жидкости. При заполнении гидробака, реле отключит подачу 220В на мотор, в результате чего система останавливается. В дальнейшем, открывая кран в любом помещении, воздух начинает толкать воду наружу, подавая ее на узлы забора воды с заданными параметрами давления.

Лучшее помещение для установки станции с автоматикой и насосом ‒ это котельная. Система в сборе не займет много места, но делает жизнь удобной. Только 1/2 емкости гидробака будет с водой, что нужно учесть при покупке. Выбирая модели большей емкости, вы сократите периодичность включения насоса. Его ресурс вырастет с увеличением емкости бака.

Насосная станция предполагает монтаж латунного штуцера на 5 выводов. К одному из выводов подключают гидроаккумулятор. К другому монтируют узел забора воды, к третьему реле давления, к 4-му манометр, информирующий о  показателях, к пятому основной контур. Штуцер на пять выводов отвечает за надежность распределения.

В отличие от подземного насоса, станция немного шумит из-за расположенного активного оборудования наверху. Выбрав место для установки с малой проходимостью людей, жить в доме будет комфортно, ведь современные узлы почти не шумят.

Что касается применения, то частично мы уже затрагивали этот вопрос. Если у вас центральный водопровод, то станция послужит устройством повышения давления. Из гидробака она будет выталкивать воду с нужными параметрами на кухню, в ванну , в баню, на огород.

Что касается совокупности работы насоса со скважиной, то здесь насос, при небольших величинах залегания водоносного слоя, будет черпать жидкость из оборудованной обсадной трубы. Когда водоносный слой залегает глубоко, то рекомендовано задействовать насос скважинного типа. Потребуется подключить гидробак и автоматику для совместной работы.

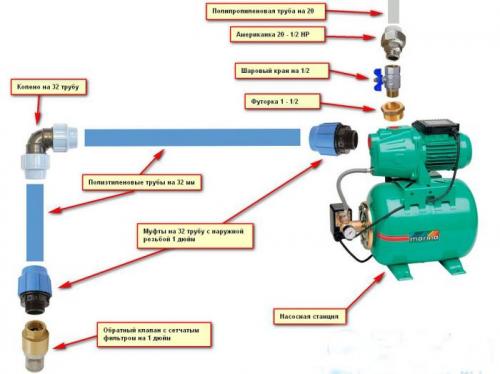

Монтаж насосной станции на даче с баком накопителем. Особенности выбора конструкции

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления

При сооружении системы водоснабжения частного дома каждый хозяин стремится получить стабильный напор воды независимо от количества точек водопотребления. Автоматическая насосная установка нужна для подъёма жидкости с недр гидротехнического сооружения и подачи её в дом. Сегодня в продаже можно найти большой ассортимент насосных приспособлений, отличающихся мощностью, производительностью, принципом действия и местом расположения. Так, поверхностные модели предназначены для монтажа в доме, кессоне или специальной постройке. Они более простые в ремонте и обслуживании, но более шумные. Мотор погружного агрегата устанавливается глубоко в колодце или скважине, а остальная часть оборудования – на поверхности. Работа такого прибора более тихая, но выполнять его обслуживание сложнее.

Если для обеспечения водоснабжения дома использовать обычный глубинный насос, то он очень быстро выйдет из строя из-за того, что будет очень много работать. В этом случае установка насосной станции более предпочтительна, поскольку каждое открывание крана для того, чтобы набрать воды в чайник или помыть руки, не будет вызывать запуск насоса. Поскольку каждый прибор рассчитан на определённое количество циклов включения и выключения, это позволит продлить срок службы установки.

Насосная станция для водоснабжения загородного дома или дачи состоит из следующих составных частей:

• насосное устройство (поверхностное или погружное);
• фильтрующее приспособление (приобретается отдельно);
• гидроаккумулятор с резиновой мембраной, которая позволяет поддерживать давление в системе, или накопительный бак;
• узел управления, позволяет отслеживать давление в гидробаке и производить запуск и отключение агрегата (вместо него может использоваться поплавковый выключатель).

Важно: для обеспечения водой частного дома лучше выполнять монтаж насосной станции с гидроаккумулятором и датчиками управления.

Всё дело в том, что система с накопительным баком более сложная в монтаже, её нужно монтировать только на чердаке дома, поскольку жидкость поступает к потребителю самотёком. Кроме того агрегаты с использованием накопительной ёмкости не создают в системе определённое давление.

Монтаж насосной станции на даче из колодца. Как выбрать и установить насосную станцию для летнего водоснабжения из колодца

Современные насосные станции надежные и производительные, а также оснащены встроенной автоматикой - гидроаккумулятором, реле давления и реле защиты от сухого хода. Компания «Загород» рекомендует следующих производителей:

Belamos XA 06 ALL мощностью 600 Вт - этой станции вполне достаточно, чтобы обеспечить дачу водой. Высота подъема воды - 8 метров, объем гидробака — 24 литра, производительность — 2800 литров/час.

Насосная станция Belamos XA 06 ALL

Данную станцию выбирают большинство наших клиентов для снабжения дачи водой: несмотря на невысокую стоимость, она хорошо себя зарекомендовала в работе.

Grundfos MQ мощностью 850 Вт. Довольно дорогое оборудование, его используют чаще в больших загородных домах и коттеджах. Насосная станция, оснащенная встроенной автоматикой: реле давления, сухого хода и потока. Grundfos MQ обладает низким уровнем шума, по сравнению с аналогичными моделями от других производителей. Это позволяет ее размещать не только в техпомещении, но, например, в санузле или на кухне, под мойкой или в пространстве под лестницей.

Насосная станция Grundfos MQ 3-35

Grundfos MQ оснащен небольшим гидроаккумулятором объемом 0,8 литра. Если точек водопотребления немного, то станция может работать без установки дополнительного гидроаккумулятора, а вы таким образом сэкономите место в дачном домике.

Встроенный гидроаккумулятор обеспечивает запас воды, но из-за небольшого объема у модели Grundfos MQ почти каждое открытие крана приводит к пуску установки. Поскольку количество циклов включения/выключения ограничен, то этот фактор влияет на дорогостоящее оборудование неблагоприятным образом. Поэтому мы своим клиентам рекомендуем установить гидробак объемом хотя бы на 24 литра.

Кроме этого гидроаккумулятор защищает систему водоснабжения от гидроудара.

Гидроудар - это скачок давления в системе. Поскольку вода - несжимаемая жидкость, при закрытии крана возникает ударная волна, которая может повредить трубу или сорвать насос в скважине. Резиновая мембрана гидробака забирает избыточный объем воды и компенсирует давление.

При обустройстве водоснабжения из колодца на даче своими руками многие дачники совершают одну и ту же ошибку - прячут насосную станцию на чердаке. На такой высоте оборудование не сможет поднять воду из колодца Разница между уровнем воды в колодце и насосной станцией не должна превышать 8 метров. По этой причине станцию следует располагать как можно ниже — на первом этаже дачного дома или над колодцем.

Насосная станция, расположенная внутри колодца

Если насосная станция находится в «домике» над колодцем, то не рекомендуем устанавливать резиновые шланги. Довольно часто во время работы насосной станции они схлопываются и не позволяют воде подняться к насосу. Компания «Загород» обычно использует ПНД-трубу с армировкой. Такие трубы достаточно прочные и легко демонтируются.

Видео как установить или заменить насосную станцию на даче.
