Подрывной клапан для бойлера. Виды

Подрывной клапан для бойлера. Виды

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет без каких-либо трудностей просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла.

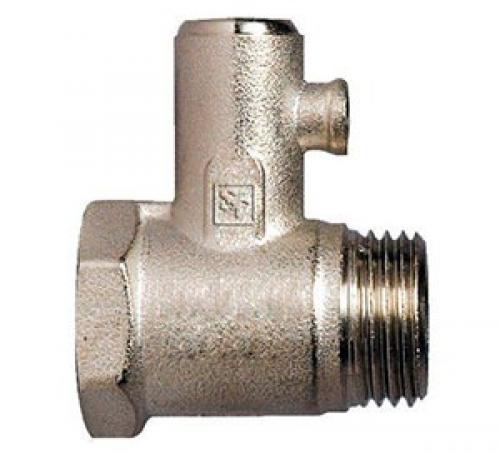

Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

Предохранительный клапан для бойлера без ручки. Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера – практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

При каком давлении срабатывает предохранительный клапан на бойлере. Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

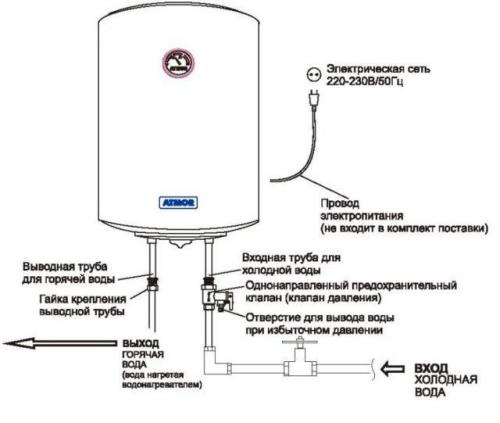

Предохранительный клапан для бойлера, регулировка. Для чего нужен предохранительный клапан на бойлере

Бойлер представляет собой ёмкость для воды с нагревательным устройством, которым могут быть: топка для твердого топлива, газовая горелка, змеевик для горячего теплоносителя из системы отопления (косвенный нагрев) и теплоэлектрический нагреватель (ТЭН). Большинство бойлеров оборудованы ТЭНами, это удобно и не требует больших затрат при обустройстве.

Бойлер заполняется водой и находится под избыточным давлением, равным напору в водопроводе . При нагревании вода расширяется и в резервуаре бойлера повышается давление. Чтобы нагретая вода не выдавливалась в трубопровод с холодной водой и не сливалась при отсутствии холодной воды, на входной патрубок устанавливают обратный клапан для водонагревателя .

Бойлер оборудован защитной автоматикой, которая регулирует температуру нагрева, задаваемую пользователем. Верхняя часть бойлера остается всегда не заполненной водой. Присутствующий воздух служит амортизирующей подушкой, компенсирующей расширение воды и потому давление растет не значительно и не так быстро, как если бы воздух отсутствовал.

Автоматика позволяет нагревать воду не выше 80 градусов. Но если она выйдет из строя, то нагрев будет продолжаться непрерывно и может привести к образованию высокого давления, способного повредить бойлер. Чтобы этого не случилось, устанавливают предохранительный клапан сброса давления для бойлера . Который, при превышении давлением установленной величины, открывается и производит сброс излишков воды.

Производители электрических водонагревателей объединили два клапана, обратный и предохранительный в один корпус. Теперь это устройство выполняет обе функции.

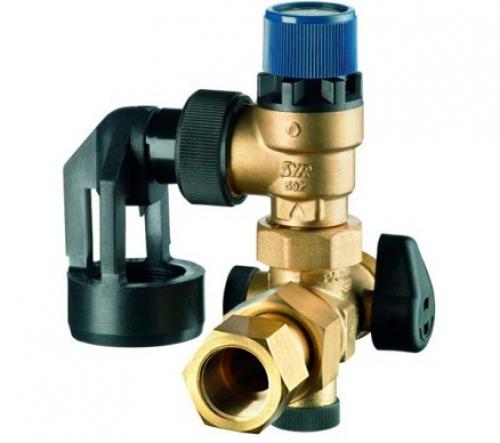

Регулируемый предохранительный клапан для бойлера. Как работает предохранительный клапан?

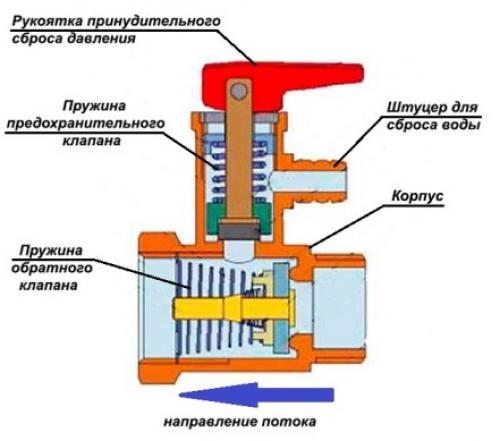

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

• не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
• защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
• предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
• не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.
