Полное руководство: как правильно установить терморегулятор на батарею

Полное руководство: как правильно установить терморегулятор на батарею

Введение

Терморегулятор для батареи — это устройство, которое позволяет автоматизировать процесс управления отоплением в вашем доме. С его помощью вы можете поддерживать комфортную температуру в помещении, снизить расходы на отопление и продлить срок службы батареи. В этой статье мы рассмотрим все этапы установки терморегулятора, начиная с выбора подходящей модели и заканчивая настройкой и проверкой работы устройства.

Подготовка к установке

Перед началом установки терморегулятора важно убедиться, что у вас есть все необходимые инструменты и материалы. Также необходимо соблюдать правила безопасности при работе с электрическими и сантехническими системами.

Необходимые инструменты и материалы

• Терморегулятор (выбранная модель)
• Отвертка (плоская и Phillips)
• Плоскогубцы
• Индикатор напряжения
• Изолирующая лента
• Кусачки
• Дрель (при необходимости)

Меры предосторожности

• Отключите подачу электроэнергии в сети перед началом работ.
• Слейте воду из батареи, если требуется демонтаж старого устройства.
• Используйте защитные перчатки и очки.

Выбор терморегулятора

Выбор подходящей модели терморегулятора зависит от нескольких факторов, включая тип батареи, мощность отопительной системы и личные предпочтения. В таблице ниже представлены основные критерии выбора.

Критерий	Описание
Тип управления	Механический, электронный или смарт-терморегулятор
Диапазон регулировки	Обычно от 0 до 30°C
Совместимость	С типом батареи (стальные, алюминиевые, биметаллические)
Функционал	Возможность программирования, Wi-Fi подключение, дисплей

Установка терморегулятора

Процесс установки терморегулятора включает несколько этапов: демонтаж старого устройства (при необходимости), установку нового терморегулятора и его подключение к системе отопления.

Демонтаж старого терморегулятора

Если вы заменяете старый терморегулятор, необходимо аккуратно снять его с батареи. Отключите подачу воды и электроэнергии, затем осторожно открутите крепежные элементы.

Установка нового терморегулятора

1. Подготовьте место для установки: очистите поверхность батареи и убедитесь, что она сухая.
2. Накрутите терморегулятор на батарею вручную, затем затяните ключом.
3. Подключите электрические провода согласно инструкции (обычно белый провод к терминалу, черный к нагревательному элементу).
4. Проверьте герметичность соединений и отсутствие утечек.

Настройка терморегулятора

После установки необходимо настроить терморегулятор в соответствии с вашими потребностями. Установите желаемую температуру и проверьте работу устройства.

Проверка работы терморегулятора

После завершения установки важно проверить корректность работы терморегулятора. Убедитесь, что устройство правильно реагирует на изменения температуры и поддерживает установленные параметры.

Часто задаваемые вопросы

Как выбрать терморегулятор для моей батареи?

Выбирайте терморегулятор, совместимый с вашим типом батареи и обеспечивающий необходимый диапазон регулировки.

Можно ли установить терморегулятор самостоятельно?

Да, если вы имеете базовые навыки работы с электрическими и сантехническими системами.

Сколько времени занимает установка?

Обычно установка занимает около 1-2 часов, в зависимости от сложности.

Связанные вопросы и ответы:

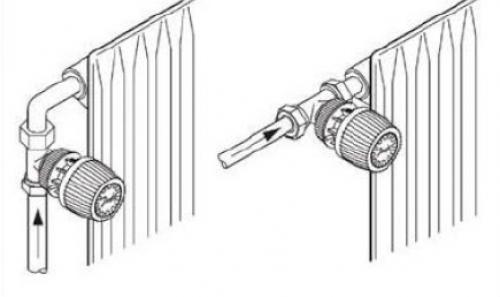

Какие типы терморегуляторов подходят для установки на батарею

Функционирование системы отопления зависит от множества различных приспособлений и нюансов , а потому их нужно учитывать , если человек хочет получить качественный результат . В частности , многое зависит от поддержания оптимального уровня температуры , ибо не комфортно будет и при большой жаре , и при низкой температуре . А , .

В связи с этим становится актуальным применение термостатов (терморегуляторов), с помощью которых осуществляется поддержание конкретной температуры и регуляция теплоносителя .

Устанавливается он непосредственно на трубу , которая подводит теплоноситель к радиатору , а уже на самом устройстве есть все необходимые деления и отметки для простого и комфортного управления .

Единственное , что остается сделать , – это правильно выбрать термостат , а это зависит от следующих критериев .

• Подходящий тип терморегулятора. Есть несколько видов, которые различаются по своей работе, поэтому важно, чтобы он был подобран в соответствии с конкретным радиатором.
• Вид отопительной системы, для которой нужен терморегулятор. Они отличаются по типу конкретной отопительной системы, и если терморегулятор будет выбран неправильно, то после установки он банально не будет работать.
• Цвет колпачка для клапана. Этот критерий поможет определиться с выбором терморегулятора даже без конкретной инструкции. Они бывают серыми, которые подходят для однотрубной системы, красными, использующимися для двухтрубной системы, и зелеными, что свидетельствует о подключении радиатора снизу.
• Подходящий дизайн. Как ни странно, но даже дизайн терморегуляторов различается, потому если владелец придает большое значение внешнему виду помещения, можно выбрать самый подходящий вариант.
• Наличие дополнительных программ. Некоторые терморегуляторы оснащены электронными программами и специальными функциями, которые позволяют не только контролировать температуру, но и настраивать изменения автоматически в необходимое время. Такой тип устройства будет, естественно, стоить дороже, но для очень занятых людей окажется невероятно полезным.
• Материал. Делают эти элементы, как правило, из трех видов материалов (нержавейки, латуни и бронзы), но самой актуальной все так же остается именно нержавейка. Она недорогая по стоимости, а металл не вступает ни в какие реакции, поэтому легко прослужит больше десяти лет.

Если обобщить , то для большинства радиаторов подойдут механические терморегуляторы , в которых регулировать процесс будет жидкость , а сами они будут изготовлены из нержавейки . Такой вид относится к недорогим , а прослужить он может невероятно долго , да и потребители .

Как выбрать подходящий терморегулятор для моей системы отопления

Терморегулятор — это прибор, который отвечает за поддержание заданной температуры в системе отопления. Его ставят на радиаторы отопления и теплые полы.

В многоэтажках терморегуляторы ставят в каждой комнате. Дело в том, что температура на всю высотку одинаковая — система отопления общая. Поэтому, чтобы отрегулировать температуру в отдельно взятом помещении, терморегуляторы надо ставить на каждую батарею. В частном доме можно настроить температуру на самом котле, но, если дом большой, тоже есть смысл ставить терморегуляторы в отдельных комнатах.

Как работает механический терморегулятор

В механическом регуляторе нет микросхем, и ему не нужен источник питания. Как только вода внутри нагревается до заданной температуры, внутри прибора изгибается металлическая пластина и перекрывает путь воде в батарею. Когда пластина остывает, клапан открывается и в радиатор снова поступает вода.

Как работает электрический терморегулятор

Есть два вида электрических терморегуляторов: электромеханический и цифровой.

Электромеханический регулятор нужен в комплексных отопительных системах, например в теплом полу. Его отличие в том, что датчик температуры и клапан подачи воды ставят в разных местах и связывают проводкой. Например, датчик ставят в самом полу, а клапан — на входе в контур отопления.

Принцип его работы схож с действием механического: здесь тоже работает металлическая пластина, только когда она нагревается и изгибается, то давит не на клапан, а на контакты, которые замыкают электрическую цепь. Сигнал поступает к клапану, и он закрывается, подача горячей воды прекращается, помещение остывает.

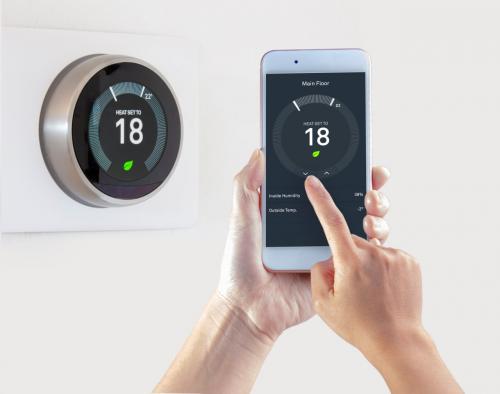

Цифровой терморегулятор — самый современный вариант. Вы можете управлять им через мобильное приложение, если у вас умный дом. Или можно настроить систему на постоянное поддержание заданной температуры воздуха в комнате.

Если механический и электромеханический терморегуляторы вы можете установить и настроить сами, то для цифрового нужен специалист.

Какие инструменты мне понадобятся для установки терморегулятора

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
3. Важно предусмотреть следующий момент — установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками , различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Нужно ли отключать подачу воды перед установкой терморегулятора

Принцип работы терморегулятора на батарее отопления строится из его конструктивных частей: клапана и термоголовки. Приборы выпускают под разные системы отопления.

Но основные узлы включают:

• Термоклапан – для регулировки мощности потока;
• Термоголовка – для управления клапаном;
• Корпус;
• Клапан – для пропуска антифриза;
• Штока – для контроля за просветом в трубе;
• Сильфона – функция толкателя.

Головка термостата регулятора – съемная, на один клапан можно устанавливать приборы разного типа.

Конструкция клапана в регуляторе похожа на вентиль. Устройство имеет седло и запорный конус, открывающий-закрывающий отверстие на входе теплоносителя. Температура подачи воды или другого теплоносителя регулируется именно подобным образом – путем скорости и напора подачи.

Поскольку гидравлическое сопротивление на однотрубных и двухтрубных разводках отличается, клапаны тоже должны стоять разные. Но для систем с естественной циркуляцией можно устанавливать клапаны для однотрубной подачи. На каждом вентиле нарисована стрелка с указанием движения теплоносителя, что нужно учитывать и при установке.

Терморегулятор подбирают с учетом размеров патрубка и типа отопления:

• Маркировка RTD-G на клапане означает, что регулятор предназначен для монтажа в однотрубных системах;
• Маркировка RTD-N – для использования в двухтрубных системах или системах с принудительной циркуляцией.

Материалы изготовления терморегуляторов

Корпусная часть вентилей перекрытия сделана обычно из устойчивых к коррозии материалов, которые дополнительно могут иметь хромированную или никелированную защиту.

В своей основе регулятор может быть:

• Бронзовым с напылением;
• Латунным с напылением;
• Из нержавеющей стали.

Из-за своей устойчивости к окислению, нержавейка считается универсальным материалом для контактирующих с антифризами деталей. Регуляторы из бронзы и латуни – примерно равноценны по качеству и срокам службы.

На батареях отопления терморегуляторы монтируют разными способами, потому клапаны также отличаются, могут быть прямыми или угловыми. Сами же термостаты представлены в 3 вариантах:

• Ручные;
• Механические;
• С электронным контролером.

Они отличаются и по стоимости, и по комфорту пользования.

Ручной вентиль

Обычный вентиль-кран, который поворотом регулирует скорость подачи антифриза – т. е. пропускную способность трубы. Это самый простой, но довольно надежный вариант.

Механический регулятор

Конструкция механического терморегулятора имеет сильфон, который заполнен температурным агентом (газом или жидкостью). Запорное устройство поддерживает заданную температуру в автоматическом режиме. Шток на регуляторе перекрывает проходное сечение. И пока жидкость в сильфоне находится в не нагретом состоянии, шток остается поднят. По мере увеличения температуры, в объеме начинает увеличиваться и цилиндр (за счет расширения газа/жидкости), что приводит к давлению на шток и перекрытию входного сечения.

Электронный регулятор

Помимо электронного датчика контроля и поддержания температурного режима, клапана и переходника, устройство имеет 2 батарейки. И потому в сравнении с двумя прошлыми моделями – габаритнее в размерах.

Как определить, где лучше установить терморегулятор на батарее

Шаг 1. Выберите место установки – это должна быть зона, где нет тепловых потоков, идущих от батареи и искажающих показатели температуры. Идеальный вариант – стояк, идущий от подающей линии к радиатору. Если выбрать такое место невозможно, купите модель с выносным термодатчиком. К головке должен быть свободный доступ, иначе возникнут трудности с ее эксплуатацией. При отсутствии такой возможности купите электронную дистанционную модель.

Шаг 2. Подготовьте участок трубы, где будет установлена термоголовка. Проведите подготовительные работы – слейте воду с системы, перекройте линии подачи и оттока теплоносителя. Распилите трубу там, где будет вмонтировано термоустройство, на концах нарежьте резьбу плашкой или клуппом.

Шаг 3. Оба конца разрезанного сгона обмотайте фум-лентой и накрутите на них контргайки. Затем прикрутите терморегулятор. Обратите внимание – при установке на верхнюю трубу, идущую к радиатору, термостатическую головку надо располагать только горизонтально, на нижней трубе положение может быть любым. Иначе устройство будет реагировать на восходящие потоки, идущие от батареи. Затяните одновременно обе контргайки разводными ключами. Делать это в одиночку сложно, поэтому попросите кого-то помочь.

Шаг 4. Настройте терморегуляторы – на электронных устройствах достаточно выставить требуемую температуру. Настраивать модели с рисками на корпусе тяжелее – придется действовать методом подбора. Установите посередине комнаты термометр, который будет показывать температуру в помещении. Крутите регулятор и следите за нагревом воздуха в помещении. Отметьте место на регуляторе, позволяющее выставить комфортную температуру. Если в инструкции к устройству есть шкала соответствия – воспользуйтесь ей.

Как правильно подключить терморегулятор к системе отопления

Если возникли сомнения в корректности работы терморегулятора – в комнатах слишком холодно или котел работает без отключения, то проверить комнатный терморегулятор самостоятельно совсем несложно. Иногда достаточно перезагрузить автоматику и правильно настроить, чтобы контроллер стал работать правильно.

Как настроить нужный температурный режим

Принцип работы терморегулятора – контроль включения и отключения котла и насоса, при достижении нужной температуры воздуха в комнатах. Если термостат не оказывает влияния на работу котла, то основная причина в том, что выставленная температура на контроллере котла ниже, чем на контроллере комнатного регулятора.

Обязательно координируйте температурный режим, выставляемый на котле и температурный порог комнатного терморегулятора. Стандартные значения для современных моделей котлов – 65 градусов, тогда автоматика термостата будет работать корректно.

Чтобы настроить контроллер котла, нужно выполнить ряд несложных действий:

• При помощи пульта устанавливаем максимально возможную температуру
• Запускаем котел и выставляем на контроллере нужный температурный режим нагрева теплоносителя
• Когда воздух во всех комнатах дома прогреется до комфортной температуры, при помощи термометра измеряем показания температуры возле блока комнатного терморегулятора, для измерений используем термометр
• Показания температуры на термометре – это верхний порог отключения терморегулятора, который нужно установить, чтобы автоматика подала сигнал на контроллер котла для отключения горелки
• Измерять температуру при помощи термометра надо возле блока терморегулятора, так как показатели температуры в других помещениях могут отличаться примерно на один – три градуса

Так как температура в разных помещениях дома всегда отличается на несколько градусов, в комнатных терморегуляторах предусмотрена функция температурного сдвига. Это поправка на несколько градусов (от одного до пяти), обеспечивающая идеальное тепло в каждой комнате.

Как настроить терморегулятор после установки

В процессе эксплуатации или после монтажа (так бывает) терморегулятор для теплого пола не работает.

Причин на это может быть несколько. И лежат они в неисправности элементов:

1. Терморегулятора. Если он не работает, скорее всего, сломался конденсатор или реле. Если это так и есть, финансово проще купить новое изделие. Иногда теплый пол неправильно работает потому, что терморегулятор настроен неправильно или произошла дисфункция в работе.

Термодатчика. Этот элемент очень легко заменяется. Но чтобы он работал максимально долго и правильно, его следует монтировать внутрь гофрированной трубки под указанным в инструкции от производителя углом.

Кабеля. Его выход из строя возможен только по причине неправильного монтажа. Особенно в районе соединительной муфты.

Чтобы выявить дисфункцию термостата для теплого пола, следует:

1. Визуально проверить работу всех деталей. Если видны повреждения — понятно, что именно они могут стать причиной выхода из строя терморегулятора. Перебитый кабель или отсутствие электричества в помещении будут видны сразу, также как оплавленные или сгоревшие детали.

Использовать «подручные средства». Такие как лампочка. Для этого к сети подключают терморегулятор для теплого пола. Фазный провод соединяют с клеммой L, а нулевой — к N. Прибор включают, а рычажком устанавливают максимальный температурный режим. Проверка происходит весьма быстро если термостат исправен — лампочка будет гореть.

Применять специальный прибор — мультиметр. Он позволяет проверить, с помощью щупов, напряжение, поступающие к термостату. Оно должно быть стационарным, в 220В. Для этого с помощью прибора замеряется сопротивление кабеля и делится на 220. Так получают значение напряжения в электросети. Если мощность обогревательной системы будет больше указанной в паспорте прибора, такой показатель указывает на изоляционные повреждения.
