Полное руководство по подключению точечных светильников: схемы и советы

Полное руководство по подключению точечных светильников: схемы и советы

9 мин.

Освещение

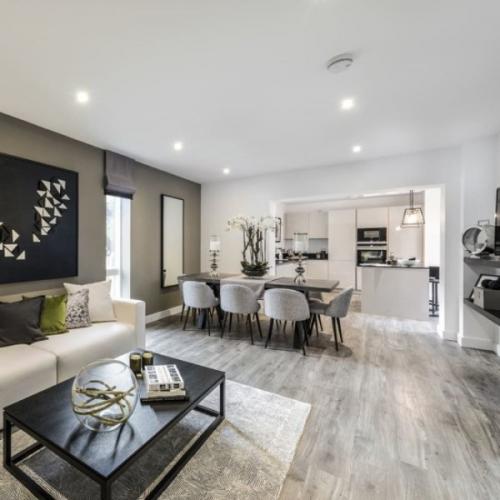

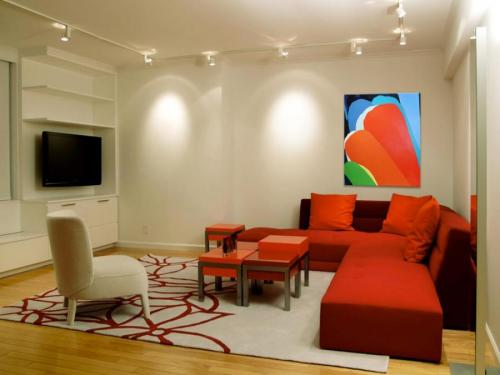

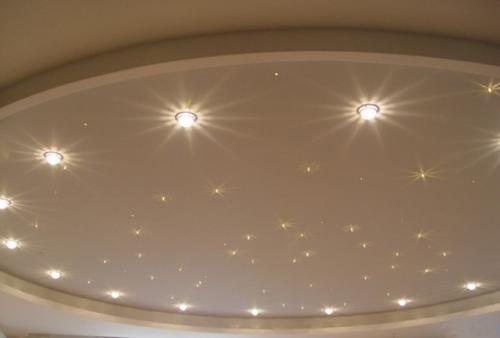

Точечное освещение — один из самых популярных способов оформления помещений. Оно может быть как основным, так и вспомогательным. Небольшие источники света помогают выделить зону, эффектные декоративные элементы, наиболее выигрышные участки стен, они же делают привлекательными потолочные конструкции. Универсальность, их компактность и экономичность — те причины, по которым многие хозяева отдают предпочтение именно этим приборам. Еще одно преимущество «точек» — их относительно простая установка. Однако перед монтажом мастерам нужно узнать о потенциальных схемах и о том, как подключить точечные светильники самостоятельно.

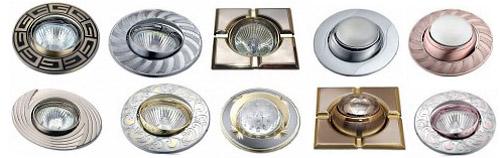

Разновидности устройств

Второе их название — «споты», «точки» по-английски. Прежде чем разбираться в том, как подключить точечные светильники, надо познакомиться с видами конструкций. Вполне возможно, что хозяева еще не выбрали для себя идеальные осветительные приборы.

Виды источников света

В зависимости от них точечные светильники можно разделить на галогенные, люминесцентные и светодиодные приборы. Все они имеют разные эксплуатационные характеристики.

1. Галогенные лампы имеет более длительный срок службы, если сравнивать их с обычными устройствами с нитью накаливания. Они экологически безопасны, свет их максимально приближен к естественному, поэтому очень комфортен для глаз. Минусы этих приборов — нестабильность при перепадах напряжения и высокое энергопотребление.
2. Люминесцентные приборы — более удачливые «коллеги». Они дают возможность уменьшить счета за электроэнергию. Если сравнивать их с обычными лампами, то экономия ощутима: она составляет приблизительно 80%. Минус люминесцентных источников света — присутствие в колбе ртути, поэтому обращение с ними требует осторожности.

Светодиодные лампы лишены серьезных недостатков соперников, к преимуществам их относится более длительный срок эксплуатации. Эти изделия способны выдерживать серьезные скачки напряжения (до 60 В). Относительный минус светодиодных приборов — самая высокая цена, но она может быть оправдана их «долгожительством».

Варианты осветительных приборов по месту монтажа

Небольшие источники света бывают встраиваемыми, внешними (накладными) или подвесными. Все приспособления имеют одну общую характеристику: она — небольшой угол рассеивания (около 30°). Поэтому чтобы обеспечить необходимое количество света, на каждый квадратный метр нужен как минимум один точечный светильник.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для подключения точечных светильников

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

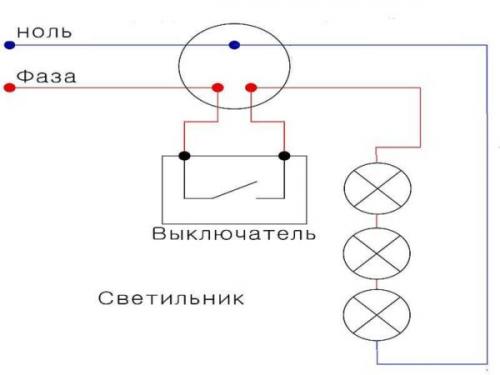

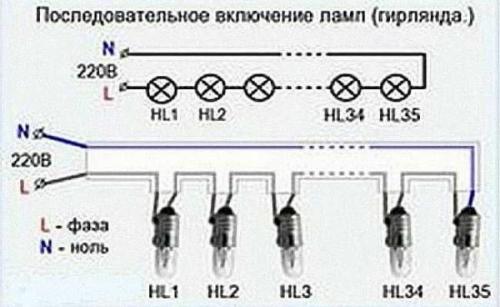

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

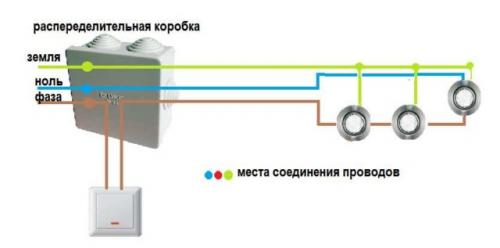

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

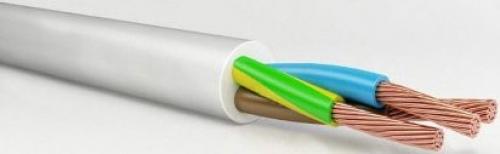

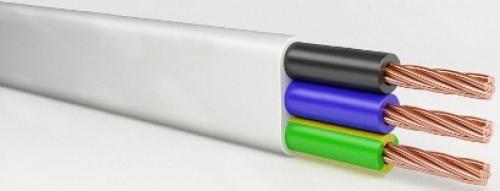

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

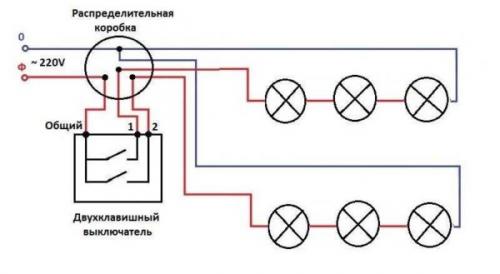

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

В чем особенности подключения точечных светильников по сравнению с другими типами освещения

На этапе ремонта жилой комнаты или офисного помещения важно правильно рассчитать нужное количество источников света для создания эффективной системы освещения.

Если светильников будет слишком мало, в комнате будет темно и неудобно независимо от её назначения. Если же свет будет слишком яркий и интенсивный, это отрицательно отразится на расходе электричества и на зрении пользователей помещения.

Нормативы освещённости помещений различного назначения

Оптимальные уровни освещённости для жилых и офисных помещений определены государственными органами расчётным путём и закреплены специальными нормативными актами.

СП 52.13330.2011 и СНиП 23-05-95 рекомендуют при организации систем освещения руководствоваться следующими стандартами:

• в помещениях, где выполняются чертежи и работы с мелкими деталями – 500 Лк;
• в библиотеках, кабинетах и офисах, оснащённых персональными компьютерами – 300 Лк;
• в детских комнатах – 200 Лк;
• в прочих жилых комнатах (на кухне, в гостиной и спальне) – 150 Лк;
• в гардеробных – 75 Лк;
• в коридорах, прихожих, санузлах и иных подсобных помещениях – 50 Лк.

Указанные нормативные значения рассчитаны на 1 кв. метр площади помещения и являются усреднёнными. Это значит, что в разных зонах комнат оптимальный уровень освещённости может быть выше или ниже стандартного.

К примеру, рабочее пространство имеет смысл освещать более интенсивно, а проходные части помещений, наоборот, не нуждаются в слишком яркой подсветке.

Нормативы можно использовать без каких-либо оговорок для расчётов по помещениям со стандартными потолками (высотой в 2,7 метра).

Если же комнаты имеют большую, чем стандартная, высоту потолков, потребуется применить поправочный коэффициент:

• до 3 метров – 1,2;
• в пределах 3-3,5 метров – 1,5;
• от 3,5 до 4,5 метров – 2.

Данный коэффициент обязательно нужно учитывать при расчетах, поскольку чем дальше располагаются источники света от предметов, находящихся в помещении, тем хуже они освещают объекты и поверхности.

Способы расчёта количества точечных светильников

Для определения необходимого количества, которые будут размещены в той или иной комнате, обычно пользуются одной из двух формул: первая учитывает параметры светового потока источников света, вторая – мощность осветительных приборов.

Расчёт по световому потоку

Формула здесь выглядит следующим образом:

n = S x E / F , где:

n – искомое число светильников;

S – площадь комнаты в кв. метрах;

E – нормативное значение освещённости с учётом назначения помещения по СНиП;

F – мощность светового потока одного светильника.

Пример : требуется рассчитать, сколько нужно установить точечных светильников для нормального освещения гостиной со стандартной высотой потолка площадью 20 кв. метров. В светильники будут установлены светодиодные лампочки с мощностью светового потока в 700 Лм.

Согласно СНиП уровень освещённости гостиной должен составлять 150 Лк на 1 кв. метр. Умножим площадь комнаты на нормативное значение освещённости: 20х150=3000 Лм – такова общая мощность светового потока, требуемая для освещения комнаты. Поделим её на мощность одной лампочки и получим нужное количество приборов: 3000/700 = 4,3 светильника.

При получении дробных значений округление рекомендуется производить в большую сторону, а значит, для того чтобы нормально осветить гостиную необходимо будет установить в ней 5 точечных светильников с лампами мощностью в 700 Лм.

Расчёт по мощности лампочек

Ещё несколько лет назад, когда повсеместно были распространены только лампы накаливания, а альтернативные источники света просто отсутствовали в свободной продаже, применяли другой метод расчётов.

В этом случае учитывали мощность самих осветительных приборов и ориентировались на следующие нормативные значения освещённости помещений:

• в спальной комнате – 15 Вт/кв. метр;
• в гостиной и санузле – 22 Вт/кв. метр;
• в кухне – 26 Вт/кв. метр;
• в детской – 60 Вт/кв. метр.

Количество светильников, работающих с лампами накаливания, рассчитывается путём умножения площади комнаты на нормативное значение освещённости и последующего деления результата на мощность одной лампочки.

Пример : та же гостиная площадью в 20 кв. метров будет освещаться лампочками на 60 Вт. Находим нужное количество светильников: 20х22/60 =7,3, округляем до большего числа, получаем, что комнату смогут качественно осветить 8 приборов.

Мощность светодиодных и люминесцентных лампочек измеряется не в Ваттах, а в люменах. Чтобы определить мощность источников света, потребуется воспользоваться таблицей соответствия мощностей различных типов ламп:

Таким образом, лампы накаливания мощностью в 60 Вт, выбранные для освещения нашей гостиной, можно заменить люминесцентными на 15-16 Вт или светодиодными на 6-10 Вт.

Учёт особенностей отражающих свет поверхностей

Бывает так, что расчётного количества светильников оказывается недостаточно для организации нормального освещения в помещении.

Как правильно определить необходимое количество светильников для комнаты

Многие заказчики интересуются решением проблемы электропитания светодиодных светильников от переменного напряжения бытовой электрической сети 220В. На самом деле проблемы не существует, а решение очень простое – все LED-светильники в нашем интернет-магазине продаются со встроенным преобразователем AC/DC. Поэтому можно смело подсоединять приборы освещения к существующей электропроводке.

Для примера посмотрим фотографию стандартного светильника, встраиваемого в подвесной потолок. Виден небольшой преобразовательный блок и два провода для подключения к электросети. Электроника блока выполняет выпрямление, стабилизацию и снижение входного напряжения переменного тока до нужной величины.

Подключение двумя или тремя проводами, без заземления/с заземлением

Светодиодный светильник подключается посредством двух или трех проводов. Необходимо понимать, что в большинстве квартир или офисных помещений разводка электросети выполнена двумя проводами: нулевым (синего цвета) и фазным (коричневого или красного цвета). Третий, заземляющий провод (желто-зеленого цвета), как правило, не используется.

Подсоединение осветительного прибора обычно осуществляется только 2-мя проводами при помощи специальных клеммников. На корпусе блока электропитания светильника имеются обозначения входных проводников: L – фаза, N – ноль. Таким образом реализуется двухпроводное подключение без заземления.

Если в сети присутствует отдельная заземляющая жила, то она присоединяется к специальному выводу на корпусе светильника, обеспечивая заземление в трехпроводном варианте подключения.

Схемы подключения 2, 3, 4 и более светильников

Зачастую возникает необходимость подключить 2, 3, 4 светодиодных светильника от одного выключателя. Например, в квартире с натяжными потолками и несколькими приборами освещения, распределенными по всей потолочной площади каждой комнаты. На практике используются три основные схемы, реализующие различную топологию разводки:

1. Последовательная . Выполняется прокладка фазного провода к первому светильнику и от него последовательно к каждому последующему устройству. Нулевой проводник напрямую подсоединяется к крайнему в цепочке осветительному прибору. Плюс: небольшой расход проводов и времени. Минусы: уменьшение яркости пропорционально числу подключенных устройств; при выходе из строя одного прибора прекращают работать и все остальные.

2. Параллельная . Более практичное решение, при котором к каждому светильнику прокладывается отдельный кабель. Больший расход кабельной продукции компенсируется значительными преимуществами. Яркость источников света соответствует заводским параметрам. Неисправность прибора освещения не влияет на нормальную работу остальных.

3. Лучевая . Этот вариант является разновидностью параллельной схемы, позволяющей сэкономить электрический кабель. Вначале монтируют электрокабель до точки на потолке, равноудаленной от установленных LED-светильников, и устанавливают распределительную коробку. Затем от коробки прокладывают короткие кабельные линии к осветительным приборам.


Как подключить точечные светильники к электрической сети безопасно

Давно уже мечтал заморочиться и настроить себе красивый умный дом, когда будет своё жильё.
Когда-то мне подарили одну умную лампочку и я загорелся рано или поздно сделать всё очень по уму.
Но вот ремонт в квартире доделан, а на этапе ремонта продумать все детали умного дома не было ни сил, ни времени (о чём я затем ещё тысячу раз пожалею).
Пришлось делать уже всё после ремонта.

Поэтому задачи себе поставил такие:
1. Автоматизировать всё что можно
2. Чтобы оно управлялось Алисой
3. Чтобы весь проект не стоил как крыло от самолёта.

4. С минимальными изменениями базового ремонта, а желательно вообще без них. Не хотелось бы перетягивать потолок, по новой штробить стены и тд и тп.

Решил начать со света.

И если с комнатами более менее понятно - там можно поставить умные люстры и делов, то с коридором, кухней, ванной, туалетом сложнее, потому что у меня там точечные светильники.

Вдумчивый гуглёж оставил меня с такими вариантами:
2. Поставить умный выключатель ( типа такого )
3. Умные реле, вот такие

Одна лампа стоит минимум 800р (у меня 31 по всей квартире) и тогда только свет уже выйдет в кругленькую сумму.

Умные выключатели - решение отличное, если бы не одно но. Вариантов, где они вставляются в уже установленную рамку нет, а у меня в квартире как раз практически всюду рамки на 3 и 4 спота.

Поэтому остался вариант с реле и я заказал пока одно на пробу. Тем более что стоит оно 1000 - 1600 рублей, и на всю квартиру мне хватит 5 штук таких.

Тут что ещё важно, что у меня почти везде выключатели двухклавишные, значит реле нужно двухфазное. Именно на такое я приложил ссылку выше, но бывают ещё однофазные, их можно использовать с одноклавишными выключателями.

Для экспериментов решил взять ванну - её не так жалко) А выключатель там как раз двухклавишный, одна клавиша свет, другая вытяжка.

Не буду останавливаться на подробном описании упаковки реле, кажется такой информации в интернете море.

Снимаю выключатель, вытаскиваю все провода и начинаю подключение реле.

Что здесь важно знать - в подрозетник обязательно должен быть выведен 0 , иначе ничего не выйдет. Честь и хвала человеку, который провёл нулевой провод у меня в каждый выключатель.

Реле я избавил от корпуса сразу, позже расскажу зачем.

Схема подключения довольно проста - у меня нет опыта в электрике в квартире, но удалось разобраться и понять за час, примерно. Если нужны будут какие-то комменты по схеме, могу в комментах ответить.

Тестовый запуск показал следующие плюсы данной релешки:

1. Клавиши продолжают работать как работали ли бы и без реле.

2. Управлять можно с телефона включением и выключением разных каналов (в моём случае отдельно свет и вытяжка).

3. Через небольшую хореографию с бубном можно подключить к Алисе

4. Голосом можно включать свет даже если на клавише он выключен.

Это существенный плюс, по сравнению с лампами, потому что лампы реагируют на голос только если на них подведено питание в данный момент.

Подключение к телефону тоже, думаю, нет смысла описывать, всё просто и логично. Но если есть вопросы у кого-то, в комментах могу рассказать.

А теперь минусы.

Я вывел для себя их два:

1. При включении голосом довольно громко щёлкает.

Но это мелочи.

2. Самый главный минус - ОНО НИ ХРЕНА НЕ ВЛАЗИТ В ПОДРОЗЕТНИК БЛИН!!!

В теории всё должно было быть просто, но по факту - в собранном виде оно не влазит категорически, по диаметру мешают провода входящие в подрозетник.

Именно поэтому я снял корпус, так по диаметру проходит, но не хватает глубины.

Решил проблему радикально - перфоратором выдолбил сзади ещё сантиметр-полтора, и со скрипом всё влезло.

Надо отдать должное этому реле, запихивалось оно не без помощью чьей-то матери в течении часа, и ни капли не пострадало.

Я человек тревожный, поэтому заднюю поверхность платы реле на всякий случай прикрыл изолентой.

Итог:

Результатом я доволен! С внешней стороны ничего не поменялось, зато свет теперь умный. Да, долго реагирует на голос, но история голосом скорее для сценариев, когда я ухожу из дома или ложусь спать, чтобы вырубался свет везде. Работа выключателей осталась неизменной, поэтому не считаю это недостатком.

Единственное - влезло всё в притык, на месте фиксации проводов в реле они слегка оголены и меня это немного смущает. Ничего случиться, конечно, не должно, так как по сути, весь механизм в любом случае в закрытой коробке (из подрозетника), но если бы влезло все с корпусом я был бы спокойнее)

Вот как то так)

Эксперимент считаю успешным, поэтому буду доустанавливать двухфазные реле в другие места, а затем займусь однофазными.

Рад буду вашим комментариям, вопросов и советов опытных владельцев умного дома)

Ну и надеюсь, когда-нибудь я сделаю большой и красивый пост с полностью реализованным умным домом у себя)

PS: да, наверное идеально было бы сразу в распределительный щиток ставить реле, но у меня на одном автомате и туалет и ванна, а если говорить про кухню, так там вообще и коридорный свет на одном с ней автомате, поэтому не вариант.

Как организовать управление точечными светильниками: выключатели, диммеры или умное управление

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.

Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

• отключите свет в комнате либо обесточьте квартиру;
• достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
• достаньте из патрона светодиодную лампу и замените её новой;
• установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка.

Как избежать перегрева при подключении точечных светильников

Неисправности светодиодных светильников могут возникать по разным причинам, и их решение зависит от конкретной ситуации. Перечислим наиболее распространенные причины, по которым не включается светодиодная лампа:

• выход из строя светодиодов;
• некорректная работа драйверов;
• нештатное срабатывание защиты;
• недостаточный теплоотвод;
• неправильное подключение;
• воздействие окружающей среды;
• износ материалов;
• проблемы с питанием.

Теперь давайте подробнее рассмотрим, как правильно проверить светодиодный светильник на работоспособность, а также как можно устранить каждую из этих неисправностей.

Выход из строя светодиодов

Светодиоды имеют ограниченный срок службы и со временем могут перестать работать. Это может быть вызвано естественным износом, некачественными компонентами или в результате резкого скачка напряжения в сети.

Диагностика светодиодов:

• визуальный осмотр (светодиоды светильника не должны мигать или светиться слишком слабо);
• проверка с помощью мультиметра (если светодиод исправен, он должен давать стабильное напряжение).

При обнаружении неисправных светодиодов потребуется их замена. Эту работу лучше доверить специалистам. Неправильный ремонт может лишь ухудшить ситуацию и даже повредить другие компоненты светильника.

Некорректная работа драйверов

Как мы уже сказали выше, драйверы отвечают за контроль питания светодиодов. Если не работает диодный светильник, нужно мультиметром провести проверку напряжения и тока. Для этого нужно отсоединить светильник от питания и отключить провода, идущие к светодиодам. Затем подключите мультиметр к выводам драйвера и включите светильник. Если напряжение и ток не соответствуют спецификациям, указанным на драйвере, это может быть признаком его неисправности.

Визуально определить проблему можно по следующим признакам:

• периодическом мерцании света;
• неравномерному освещению;
• полному отключению светильника.

Полезная информация. Важно помнить, что драйверы светодиодных светильников имеют критическое значение для стабильной работы светильника, и их замена или ремонт должны выполняться с осторожностью и с соблюдением правил безопасности.

Нештатное срабатывание защиты

Многие светильники имеют защитные механизмы, которые могут выключить светильник в случае перегрева или короткого замыкания. Иногда защита может срабатывать в результате не правильно выбранных условий эксплуатации. Из-за этого иногда перегорают светодиодные светильники. Поэтому важно обеспечить правильные условия работы и электробезопасность.

Устранение этой проблемы:

• проверка проводов и соединений на наличие коротких замыканий;
• установка светильника в место с лучшей циркуляцией воздуха;
• замена источника питания, соответствующего требованиям светильника.

Недостаточный теплоотвод

Неисправности светодиодных светильников, вызванные недостаточным теплоотводом, могут привести к перегреву светодиодов и других компонентов. Это существенно снижает срок их службы.

Для диагностики можно предпринять следующие шаги:

• Визуальную проверку. Посмотрите на светильник во время его работы. Если светодиоды перегреваются, они могут светиться менее ярко или мерцать.
• Измерение температуры. Используйте инфракрасный термометр для измерения температуры корпуса светильника. Если она превышает рекомендуемые значения, это может свидетельствовать о перегреве.

Устранение данной неисправности светодиодного светильника можно выполнить путем улучшения системы охлаждения светильника. К примеру, можно добавить дополнительные радиаторы, установить вентиляторы или увеличить количество вентиляционных отверстий в корпусе. Если светильник постоянно перегревается из-за высокой нагрузки, можно уменьшить количество активных светодиодов. Кроме того, можно приобрести диммер. С его помощью можно снизить уровень яркости.

Неправильное подключение

Чтобы исключить неправильное подключение, обязательно проверьте соответствие полярности. Все провода должны быть правильно подключены к соответствующим клеммам или разъемам. Если напряжение или полярность неверны, это может быть причиной неисправности.

Важно! При проверке подключения требуется строго соблюдать правила. Всегда отключайте светодиодный светильник от источника питания перед проведением диагностики или каких-либо ремонтных работ.

Воздействие окружающей среды

Сложные условия окружающей среды (повышенная влажность, пыль, вибрации и низкие температуры) могут повлиять на работу светодиодных светильников.

Как устранить неисправности при подключении точечных светильников

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.



   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

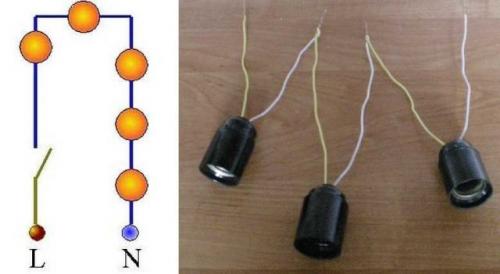

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Как подключить несколько точечных светильников к одному выключателю

Основными марками кабельной продукции, рассматриваемыми нами для обеспечения питания светильников являются следующие типы:

• ШВВП ;
• ПВС ;
• ВВГ ;

Рассмотрим ШВВП. Аббревиатура расшифровывается как шнур, с изоляционным материалом каждой жилы и внешней оболочкой из винила. Основной проводящий материал выполнен из множества свитых проволок между собой, что придает высокую гибкость продукту.

Благодаря гибкости, шнур подходит для подключения нестационарных электроприборов. Данный вид кабеля является непрофильным решением для обеспечения питания светильников, но само по себе решение является дешевым, что находит отклик у монтажников и монтажных организаций. Простота монтажа из-за повышенной гибкости также играет роль при его прокладке. В целом решение о его применении является нестандартным.

Следующий вид продукции это ПВС. Провод соединительный в виниловой изоляции. Основное отличие от продукта ШВВП, это наличие более толстой изоляции и круглая форма при срезе. Жилы такие же многопроволочные, что обеспечивают достаточную гибкость для применения и легкости прокладки и монтажа. Провод лучше подходит для применения в удлинителях или для обеспечения питанием электроприборов, чем для подключения светильников. Однако качественная оболочка позволяет применять ПВС именно как проводник питания для светильников.

Кабель марки ВВГ является наиболее подходящим видом продукции для обеспечения питанием стационарных установок и приборов освещения. Кабель с медными основными жилами. Изоляция выполнена на основе ПВХ материала, при наличии примесей может не поддерживать горения и не распространять эффект возгорания. Монтажники по разному относятся к применению данного вида продукции. Кабель не очень удобен ввиду своего конструктивного исполнения, обладая монолитной жилой он не очень гибок при монтаже и подключении приборов освещения.
