Соотношение сечения провода и мощности. S=0,8D.

Соотношение сечения провода и мощности. S=0,8D.

Небольшая поправка - является округленным коэффициентом. Точная расчетная формула:

В электропроводке и электромонтаже в 90 % случаях применяется медный провод. Медный провод по сравнению с алюминиевым проводом, имеет ряд преимуществ. Он более удобен в монтаже, при такой же силе токе имеет меньшую толщину, более долговечен. Но чем больше диаметр ( площадь сечения ), тем выше цена медного провода. Поэтому, несмотря на все преимущества, если сила тока превышает значение 50 Ампер, чаще всего используют алюминиевый провод. В конкретном случае используется провод, имеющий алюминиевую жилу 10 мм и более.

Визмеряют площадь сечения проводов . Наиболее чаще всего на практике (в бытовой электрике), встречаются такие площади сечения: 0,75; 1,5; 2,5; 4 мм .

Существует иная система измерения площади сечения (толщины провода) - система AWG, которая используется, в основном в США. Ниже приведена таблица сечений проводов по системе AWG, а так же перевод из AWG в мм .

Рекомендовано прочитать статью про выбор сечения провода для постоянного тока. В статье приведены теоретические данные и рассуждения о падении напряжения, о сопротивлении проводов для разных сечений. Теоретические данные сориентируют, какое сечение провода по току наиболее оптимально, для разных допустимых падений напряжения. Также на реальном примере объекта, в статье о падении напряжения на трехфазных кабельных линиях большой длины, приведены формулы, а также рекомендации о том, как уменьшить потери. Потери на проводе прямо пропорциональны току и длине провода. И являются обратно пропорциональными сопротивлению.

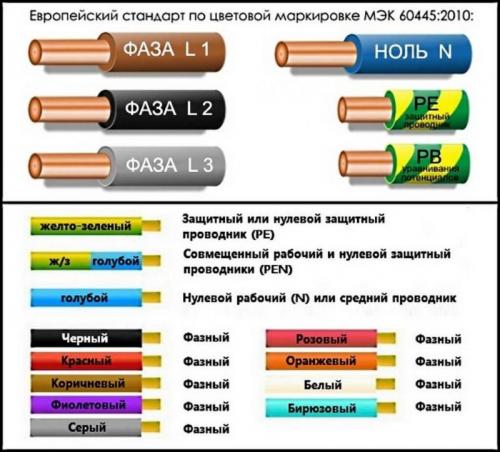

Выделяют, три основные принципа, при выборе сечения провода .

1. Для прохождения электрического тока, площадь сечения провода (толщина провода), должна быть достаточной. Понятие достаточно означает, что когда проходит максимально возможный, в данном случае, электрический ток, нагрев провода будет допустимый (не более 600С).

2. Достаточное сечение провода, что бы падение напряжения не превышало допустимого значения. В основном это относится к длинным кабельным линиям (десятки, сотни метров) и токам большой величины.

3. Поперечное сечение провода, а также его защитная изоляция, должна обеспечивать механическую прочность и надежность.

Для питания, например люстры, используют в основном лампочки с суммарной потребляемой мощностью 100 Вт (ток чуть более 0,5 А).

Выбирая толщину провода, необходимо ориентироваться на максимальную рабочую температуру. Если температура будет превышена, провод и изоляция на нем будут плавиться и соответственно это приведет к разрушению самого провода. Максимальный рабочий ток для провода с определенным сечением ограничивается только максимально его рабочей температурой. И временем, которое сможет проработать провод в таких условиях.

Далее приведена таблица сечения проводов, при помощи которой в зависимости от, можно подобрать площадь сечения медных проводов. Исходные данные – площадь сечения проводника.

Максимальный ток для разной толщины медных проводов. Таблица 1.

Сечение кабеля по мощности 380. Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

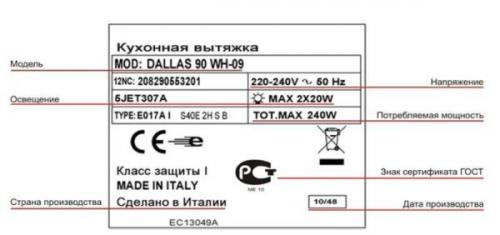

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

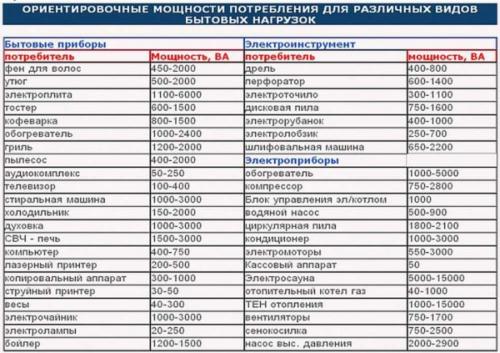

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Какое сечение провода нужно для 2 квт. Выбор сечения провода (кабеля) по мощности – таблица

Пример.

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в которой указаны электроприборы и инструменты, используемые в быту:

Таблица 1.

Подсчитаем общую потребляемую мощность электроприборов, используемых в однокомнатной квартире. Возьмем по минимуму:

• Лампы энергосберегающие – 14 штук по 15 Вт;
• Телевизор – 200 Вт;
• Аудиосистема – 150 Вт;
• Компьютер – 500 Вт;
• Принтер лазерный – 300 Вт;
• Холодильник – 500 Вт;
• Кофеварка – 1000 Вт;
• Пылесос – 1200 Вт;
• Утюг – 1000 Вт;

Произведем подсчет:

14 × 15 = 210 Вт (лампы энергосберегающие);

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте себе, что вы включили одновременно все электроприборы. Может такое быть с вами? Конечно нет. Зачем вам включать, например, одновременно телевизор, аудиосистему, пылесос и кондиционер зимой или другое сочетание бытовых приборов. Конечно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так называемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую максимальную нагрузку вы сможете подключить, имея электроприборы, перечисленные выше, короткое время. Это для информации.

Но для расчета сечения провода (кабеля), все-таки нужно брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

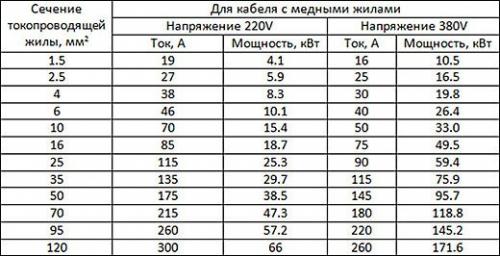

Таблица выбора сечения жил провода (кабеля) по мощности и току

Таблица 2.

Как пользоваться таблицей? Смотрим в таблицу и выбираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, выбираем всегда с запасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы (мм²) кабеля с запасом, потому что жилы кабеля не будут нагреваться при большой нагрузки и в будущем возможно вы увеличите свой арсенал бытовых электроприборов и инструментов не только в количестве, но и по мощности.

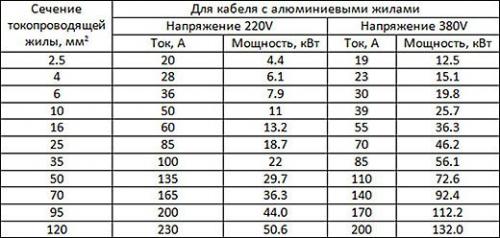

Глядя на эту таблицу также можно определить сечение медного проводника для напряжения 380 В, а также алюминиевого на 220 и 380 В.

380 В (3 фазы и нуль) применяется для подключения коттеджей и там, где без трехфазной системы нельзя обойтись, например, подключение 3-х фазных электродвигателей, калориферов, холодильных установок и другое.

Давайте посмотрим какое сечение проводника нужно для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту:

Таблица 3.

Расчет сечения кабеля по мощности и длине

Узнать сечения кабеля по мощности и длине провода. Используем эффективный онлайн калькулятор диаметра провода. Кабеля представляют собой основные элементы в процессе передачи и распределения тока. Они играют важную роль в подключении электричества, вот почему необходимо точно и качественно сделать расчет сечение кабеля по длине и мощности нагрузки, дабы создать благоприятные условия для бесперебойного прохождения электричества и избежать негативных аварийных последствий.

Если при проектировании и разработке электрической сети будет выбрано неправильный диаметр проводки, то возможны перегревы и выход из строя различной электротехники. А также нарушится изоляция кабеля, что приведет к замыканию и возгоранию. Будут иметь место существенные затраты на восстановление не только электрической проводки, но и всех электроприборов в помещении. Чтобы этого избежать, нужно грамотно сделать выбор сечения кабеля по мощности и длине.

Онлайн калькулятор подбора кабеля по мощности

Внимание! Калькулятор при неправильном введении данных может выдавать неточные значения, для наглядности пользуйтесь таблицей значений ниже.

На нашем сайте вы можете беспрепятственно сделать необходимый расчет диаметра проводки на несколько секунд, используя готовую программу для получения данных о сечении жилы кабеля.
Для этого нужно ввести в готовую таблицу несколько индивидуальных параметров:

• мощность предполагаемого объекта (суммарные показатели нагрузки всех используемых электроприборов);
• выбрать номинальное напряжение (чаще всего однофазное, 220 В, но бывает и трехфазное – 380 В);
• указать число фаз;
• материал жилы (технические характеристики провода, выделяют два состава – медь и алюминий);
• длину и тип линии.

Обязательно указать все значения. После этого нажать на кнопку «рассчитать» и получить готовый результат.

Это значение гарантирует то, что при расчете сечения кабеля по мощности онлайн провод не будет перегреваться при рабочей нагрузке. В конечном итоге важно учитывать фактор падения напряжения на жилах провода, подбирая при этом параметры для определенной линии.

Таблица по подбору сечения провода в зависимости от мощности (Вт)

Как сделать самостоятельно расчет сечения кабеля по длине?

В бытовых условиях такие данные необходимы при изготовлении удлинителей на большое расстояние. Однако, даже при точно полученных результатах нужно оставлять в запасе 10-15 см на коммутацию проводов и подключение (с помощью сварки, пайки или обжима).

В промышленности формула расчета сечения кабеля по мощности и длине применяется на этапе проектировки сетей. Важно точно определиться с такими данными, если кабель будет иметь дополнительные и значительные нагрузки.

Пример расчета в быту:  I = P/U·cosφ, где

I – сила тока, (А);

P – мощность, (Вт);

U – напряжение в сети, (В);

cosφ – коэффициент, равный 1.

Используя такую расчетную формулу можно найти правильную длину проводки, а показатели сечения кабеля можно получить с помощью онлайн-калькулятора, или же вручную. Чтобы перевести Ватты в Амперы – воспользуйтесь онлайн конвертером .

Программа для расчета сечения кабеля по мощности

Чтобы узнать мощность оборудования или прибора, нужно посмотреть на бирке, где указаны их основные характеристики.  После сложить данные, например, 20 000 Вт, это 20 кВт. Такой показатель свидетельствует о том, сколько энергии потребляют все электроприборы. Если их процентное соотношение будет использоваться за один раз около 80%,  то коэффициент будет равен 0,8.  Расчет сечения кабеля по мощности: 20 х 0,8 = 16 кВт. Это сечение жилы для медного провода размером 10 мм. Для трехфазной цепи – 2,5 мм при напряжении 380 В.

Лучше заранее выбирать провод наибольшего сечения, на случай подключения незапланированной техники или приборов. Лучше сегодня добавить денег и сделать все качественно, чем завтра менять кабель и покупать новый чайник.

Более подробный калькулятор который учитывает разные коэффициенты здесь .

Советы профессионалов

Стандартная квартирная электропроводка рассчитана на максимальный ток потребления при длительной нагрузке – 25 ампер (используется медный провод сечением 5 мм и диаметром 2,5 мм). Чем больше будет запланирована потребляемая величина тока, тем больше должно быть жил в кабеле. Если провод диаметром 2 мм, то его сечение можно легко определить по следующей формуле: 2 мм×2 мм×0,785=3,14 мм². Если округлить значение, то получается – 3 мм в квадрате.

Чтобы сделать выбор сечения кабеля по мощности нужно самостоятельно определить суммарный ток всех электроприборов, сложить полученный результат и разделить на 220.

Выбор для прокладки кабеля зависит от его формы, круглую проводку лучше прокладывать через стены, а для внутренних работ лучше подойдет плоский кабель, который легко монтируется и не создает препятствий в эксплуатации. Их технические характеристики одинаковые.

Другие полезные  онлайн строительные калькуляторы по расчету материалов и нагузок .

Расчет сечения кабеля по мощности пуэ. Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны».

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт , потребуется использовать таблицы ПУЭ ( « Правила устройства электроустановок «). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания ( однофазное или трехфазное ).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах ( А ), или мощность — в киловаттах ( кВт ).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт , поэтому придется выбрать следующую большую величину — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать провод из меди . В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат ( ВА ). Согласно « Правилам устройства электроустановок «, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на ступень больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт , опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Например , для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение — 4 мм².

Сечение кабеля по мощности калькулятор.

Калькулятор позволяет производить расчет сечение кабеля по току или мощности, исходя из параметров общей нагрузки и поступающего напряжения. При этом учитываются условия прокладки, материалы изготовления проводов, возможные потери напряжения и критерии выбора проводника. Функционал раздела позволяет также произвести расчет максимального тока и нагрузки на проводник с заданными параметрами и выбрать устройства защиты (автоматические выключатели, дифференциальные автоматы и УЗО).

Как производится расчет сечения кабеля:

1. Укажите исходные данные (ток или мощность), напряжение, материал изготовления проводника (медь или алюминий), тип проводки (открытую или закрытую в трубе), количество проводов (при прокладке коммуникации в трубе);
2. Отметьте дополнительные условия (длину провода, допустимые потери);
3. Нажмите на кнопку «Рассчитать» и сохраните полученные параметры.

Калькулятор расчета сечения кабеля работает в онлайн и в офлайн режиме. Обратите внимание: он носит исключительно рекомендательный характер и не может гарантировать 100% верность подсчетов. Однако чем больше достоверных данных вы введете в соответствующие поля, тем выше будет процент соответствия.

Сечение провода таблица. Таблица сечения кабеля по мощности и току: расчет и подбор сечения жилы провода

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Для чего необходим расчет кабеля

В вопросе выбора сечения проводов нельзя следовать принципу «на глаз». Протекая по проводам, ток нагревает их. Чем выше сила тока, тем сильнее происходит нагрев. Эту взаимосвязь легко доказать парой формул. Первая из них определяет активную силу тока:

где I – сила тока, U – напряжение, R – сопротивление.

Из формулы видно: чем больше сопротивление, тем больше будет выделяться тепла, т. е. тем сильнее проводник будет нагреваться. Сопротивление определяют по формуле:

R = ρ · L/S (2),

где ρ – удельное сопротивление, L – длина проводника, S – площадь его поперечного сечения.

Чем меньше площадь поперечного сечения проводника, тем выше его сопротивление, а значит выше и активная мощность, которая говорит о более сильном нагреве. Исходя из этого, расчет сечения необходим для обеспечения безопасности и надежности проводки, а также грамотного распределения финансов.

Токовые нагрузки в сетях с постоянным током

Для определения токовых нагрузок в сетях с постоянным током берут во внимание одножильные провода. На какие нагрузки рассчитан провод, питающий лампочку 0,05 квт в фаре автомобиля? Питание бортовой сети осуществляет аккумуляторная батарея. Напряжение постоянного тока – 12 В. Ток, протекающий через провод от аккумулятора к фаре, будет равен:

I = P/U = 50/12 = 4,15 А.

Отсюда определяют сопротивление:

R = U/I = 12/4,15 = 2,9 Ом.

Зная удельное сопротивление меди и, приняв за максимальную длину провода L = 2 м, подставляют всё известное в формулу.

Это значит, что медный проводник должен иметь сечение:

S = (ρ*L)/R = (1,68*10-8*2)/2,9 = 1,9 мм2.

В ПУЭ есть множество таблиц, по которым можно определить токовую нагрузку однофазных и трёхфазных цепей переменного тока. Не обязательно производить математические вычисления. Достаточно оперировать известными параметрами и правильно определить сечение провода или кабеля.

ПУЭ таблица расчета сечения кабеля по мощности и току

Позволяет выбрать сечение по максимальному току и максимальной нагрузке.

для медных проводов:

для алюминиевых проводов:

Формула расчета сечения кабеля по мощности

Позволяет подобрать сечение по потребляемой мощности и напряжению.

Сечение провода по току 12 вольт. suntrue › Блог › Выбор сечения проводов при 12 в.

Для памЯточки и в закладочки

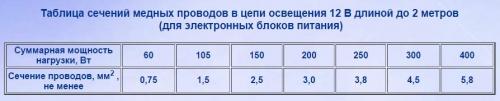

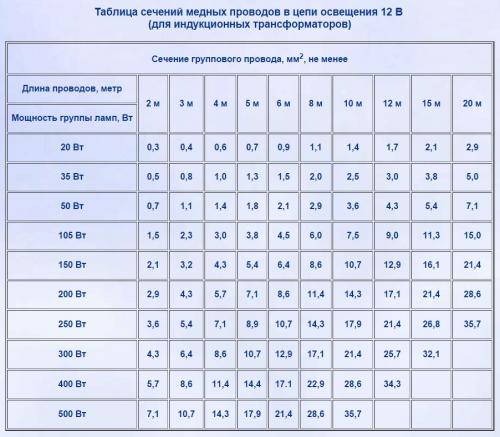

Таблицы для выбора сечения проводов в низковольтных цепях освещения

Как показано в статье, посвящённой анализу потерь мощности в сетях освещения 12 В, сечение проводов следует выбирать с учетом суммарной мощности ламп, подключаемых к трансформатору, и длины этих проводов.

Подход к определению сечения проводов зависит от того, какой источник используется для питания цепи: электронный или индукционный. Допустимая длина проводов во вторичной цепи электронных блоков питания, как правило, не может превышать 2 метров (в очень редких случаях для трансформаторов большой мощности допускается длина до 3 метров). В этом случае следует использовать провод с сечением указанным в документации на трансформатор. Если такие данные отсутствуют можно ориентировочно воспользоваться данными из таблицы:

При использовании индукционных трансформаторов длина провода во вторичной цепи ограничена только падением напряжения на проводах и, следовательно, может быть значительно большей, чем у электронных (импульсных) блоков питания, при условии компенсации за счет увеличения сечения провода. Ниже приведена таблица для выбора сечения проводов в зависимости от суммарной мощности ламп, подключаемых ко вторичной обмотке индукционного трансформатора и длины этих проводов. Следует иметь в виду, что лампы могут быть разделены на группы, подключаемые каждая своим проводом, в этом случае сечение группового провода определяется по таблице для каждой группы отдельно. В пределе возможно подключение каждой лампы своим проводом.

При необходимости Вы можете задать вопрос по теме этой статьи .
