Строительство столбчатого фундамента из кирпича: основные принципы и техники

Строительство столбчатого фундамента из кирпича: основные принципы и техники

Положительных сторон у данного вида фундамента довольно много. Многие любители строят столбчатые фундаменты, используют его для своего самостроя без расчета характеристик, несущей способности грунта.

Основных плюсов три:

1. Простая конструкция, не требующая дорогостоящей оснастки. Построить столбчатый фундамент можно своими руками в два-три раза быстрее плитного или ленточного.
2. Правильно спланированное расположение опор обеспечивает равномерное распределение вертикальной нагрузки по всему фундаменту. Если допущена ошибка, то ее можно устранить с помощью домкрата и переделкой столба.
3. Столбчатый фундамент при всей простоте конструкции способен выдержать значительную вертикальную нагрузку. Нужно правильно рассчитать давление на опору и учесть несущую способность грунта.

Недостатков больше, но если соблюдать технологию возведения столбчатых фундаментов, то можно компенсировать практически все минусы.

Главных недостатков четыре:

1. Рекомендуется ставить на грунт с низким уровнем пучения.
2. Столбчатый фундамент не обеспечивает надежное удержание построек с большой парусностью.
3. Невозможно сделать подвал или погреб.
4. Не рекомендуется устанавливать на склонах с мягким глинистым, песчано-глинистым грунтом. Первый же дождь может стать причиной «расползания» основания.

В этом случае некоторые из столбов могут проседать и даже опрокидываться, если обвязка фундамента сделана неправильно, без фиксации опор. Поэтому приходится иногда использовать дренаж, утеплять основание.

По сути столбчатый фундамент — это бюджетный вариант легкого основания для каркасной постройки, небольшого деревянного сарая, летней баньки. Дачники используют столбы даже для обустройства террас, настилов. На опоры, собранные из бута и дерева, поднимают даже поддоны с рассадой.

Связанные вопросы и ответы:

Что такое столбчатый фундамент из кирпича

Время чтения: 15 минут

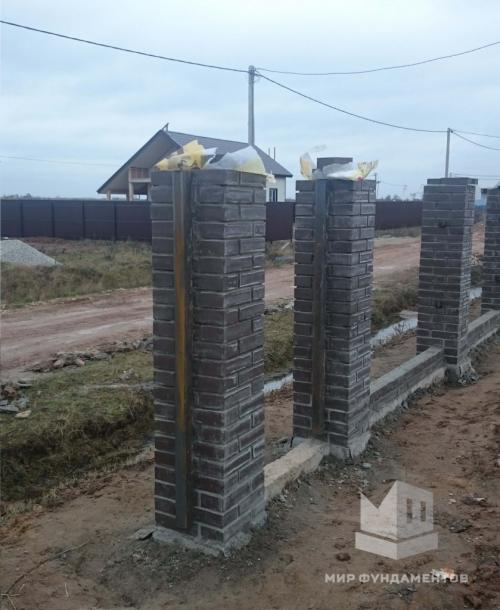

Рис. 1. Установленный столбчатый фундамент

Доступный и легко реализуемый тип фундамента. Большая прочность кирпича позволяет возводить каркасные или брусовые дома не только одноэтажные, но также и двухэтажные. Срок эксплуатации может варьироваться от 30-50 лет в зависимости от грунтов, на которых стоит фундамент, и качества кладки и самих материалов.

Главные положительные черты состоят в том, что кирпич имеет достаточно низкую стоимость и кладка осуществляется без особых сложностей, всегда легко можно заменить разрушившиеся со временем кирпичи. При всем этом отсутствует нужда использовать тяжелую технику. Конечно, любой материал имеет свои изъяны, но разработанные технологии уже предусмотрели все возможные стечения обстоятельств. Потому рассмотрим подробнее весь процесс подготовки и возведения кирпичного столбчатого фундамента.

Выбор кирпича

Большую роль играет именно правильный выбор материала. Например, обычный силикатный кирпич очень боится влажности, но не потому что он размокнет и «растает», а в силу особенностей воды при замерзании уменьшать плотность и разрывать намокшие материалы. Таким образом, находясь в сыром грунте кирпич в первую же зиму имеет риск быть разрушенным.

Таким образом, силикатный кирпич не подходит для целей возведения фундамента. То же самое можно сказать и про красный пустотелый - он также очень уязвим. Поэтому для кладки используется исключительно красный полнотелый керамический пережженный кирпич, но для него тоже есть рекомендации. Он имеет показатель F, который означает сколько циклов заморозки и разморозки выдерживает кирпич. Стандартным числом является F30, следовательно такой кирпич прослужит не менее 30 лет.

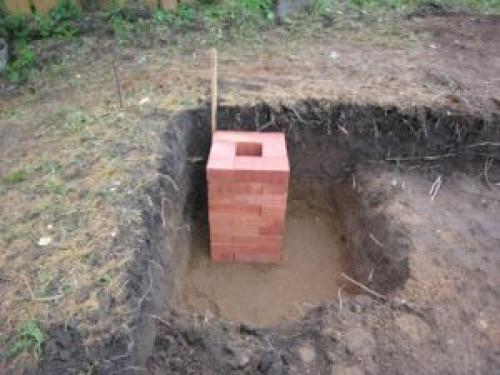

Рис. 2. Столбчатый фундамент установка

Особенности возведения столбов

И хотя фундамент делается, по большому счету из кирпича, все же нужно соблюдать правила, необходимые для сторительства любого столбчатого фундамента.

• Столбы нужно устанавливать по углам будущего здания, на местах пересечения стен, под несущими стенами.
• Расстояние между столбами не должно превышать 2-х метров.
• Готовые столбы вяжутся балками и чем тяжелее строение, тем крепче должен быть материал ростверка.
• В зависимости от типа возводимого строения определяется вид столбчатого фундамента, то есть если это пристройка или маленькая банька, то будет достаточно мелкозаглубленного, но если планируется дом или гараж, то необходимо делать заглубленный фундамент.
• Готовый фундамент нельзя оставлять без нагрузки на зиму, ведь процессы, происходящие в грунте могут привести к деформации. Нужно рассчитывать строительство так, чтобы дать нагрузку к заморозкам.

Процесс строительства

• Для начала нужно определиться как глубоко будет погружен столб в землю, то есть определиться заглубленный (~ 2 метра) или мелкозаглубленный (~ 0,3-0,7 метра) фундамент возводится.
• После того, как яма вырыта, на дно засыпается песок и трамбуется глубинным вибратором.
• На песчаную подушку укладывается слой рубероида.

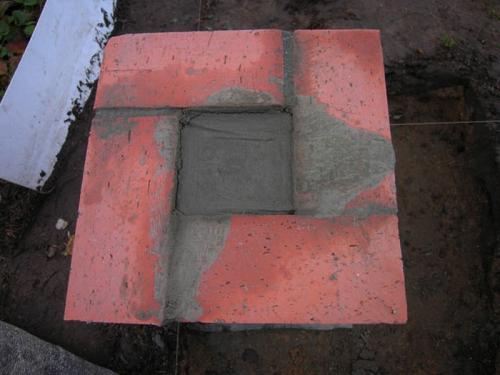

• Теперь можно приступить к укладке кирпича. Схема довольно проста: на углах и местах наибольшей нагрузки кладка делается в два кирпича (510х510), а остальные столбы делаются в полтора (380х380).
• Столб должен выходить из земли на 20-25 см и быть крытым слоем гидроизоляции. Чаще всего применяют расплавленный битум.
• На завершенной кладке размещается лист рубероида, и на нем уже можно начинать стоить либо возводить ростверк.

Столбчатый фундамент из кирпича для сарая, беседки, бани или веранды

Рис. 3. Установленный столбчатый фундамент

Поскольку такого рода строения не имеют большой массы и возводятся зачастую из дерева, идеальным решением становится возведение именно на кирпичном столбчатом фундаменте. Он сможет служить продолжительное время и будет довольно дешевым в строительстве, тем более из-за низкого веса запланированного строения кладки в полтора кирпича будет вполне достаточно.

Если речь идет о бане или о веранде, то глубину залегания столбов желательно делать ниже уровня промерзания почвы. В случаях совсем легких конструкций типа небольшого сарая или беседки достаточно будет небольшого заглубления, однако не стоит пренебрегать остальными особенностями возведения столбов. Конструкции такого типа легко возводятся и не требуют обязательного вмешательства строителей, однако, проконсультироваться, все же, стоит.

Также советуем Вам ознакомиться со статьей о столбчатом фундаменте . Там приведено больше информации общего характера, что позволит получить основательное представление об особенностях данного типа фундамента.

Какие материалы используются для строительства столбчатого фундамента из кирпича

Выкладываем фундамент из кирпича своими руками. Плюсы и минусы. Подходящие виды, размеры, марки материала. Выполняем расчет. Технология возведения столбчатого, ленточного, основания с применением битого кирпича

Планируя строительство сооружения на приусадебной территории, каждый хозяин приобретает сырье исходя из своих возможностей, функционального назначения конструкции. Но главным критерием при этом остается длительный срок службы и надежность будущего здания.

Фундамент из кирпича – доступный вариант, который можно возвести самому. Хотя для его укладки потребуется немало сил, времени и терпения, результат будет впечатляющим.

Рассмотрим детальнее аспекты создания кирпичного.

Тематический материал

Все за и против кирпичного основания

Среди основных плюсов такого фундамента стоит выделить:

1. Не нужна установка опалубки.
2. Возможность кладки вручную.
3. Выбор форм ленты.
4. Уменьшение расхода бетона, а значит экономия денег.
5. Сочетаемость с другими видами материалов.
6. Легко поддается ремонту.
7. Не нужно привлекать спецтехнику, бригаду рабочих.
8. Хороший уровень теплоизоляции.
9. Если выполнить качественную гидроизоляцию, то по сроку службы он не будет уступать бетонной ленте или монолиту.

Но стоит учесть и минусы:

1. Большая трудоемкость работ . Ручная кладка кирпича занимает много времени и сил.
2. Требуется обязательное усиление арматурой . Иначе срок его службы сокращается в разы.
3. У кирпича высокий уровень гигроскопичности . За счет этого снижается его морозостойкость.

Кроме того, этот вид основания допускается возводить только на стабильном участке земли с низким уровнем залегания грунтовых вод.

В отдельных случаях его можно установить на подвижной почве, но при условии, что под низом подготовлен бетонный армированный фундамент.

Для каких построек можно или нельзя использовать

Рекомендуется выкладывать под легкие здания в один этаж. Среди них:

• каркасные, деревянные сооружения из бруса;
• газосиликатный дом или из пеноблока;
• беседка;

  Фото: кирпичная беседка

В зависимости от сложности конструкции применяется столбчатый или ленточный тип.

Нельзя класть такой фундамент под двухэтажные, трехэтажные дома, где стены будут делать из кирпича или монолитного бетона.

В выборе материала для облицовки фасада здания ограничений нет.

Выбираем подходящие виды кирпича

Лучше всего подходит красный обожженный полнотелый (керамический). Если речь идет о возведение печи, то шамотный (огнеупорный).

Фото: возведение цоколя из кирпича

Чаще всего берут именно эти типы сырья, потому что они:

• имеют глиняную основу;
• устойчивы к воздействию влаги;
• долговечны;
• прочны.

Явных недостатков у них нет.

Но важно обращать внимание на качество приобретаемого материала. Если сырье пережгли или не выдержали положенное время, оно примет тусклый алый цвет и будет с вогнутыми краями, со временем начнет крошиться, что приведет к разрушению фундаментного пояса.

Для облицовки фасада подойдет клинкер. Он устойчив к любым проявлениям внешней среды, служит десятилетия, но и цена на него довольно высокая.

Белый силикатный кирпич стоит применять исключительно для отделки цоколя зданий из блока, дерева. Несмотря на прочность, он имеет высокую гигроскопичность, низкий уровень морозостойкости. Так же обстоит ситуация и с красным пустотелым.

Если выполнить кладку основания из силиката, то под действием влаги уже через несколько лет отдельные участки начнут давать трещины.

Размеры, марки

Нужный тип сырья должен обязательно соответствовать следующим требованиям:

• быть цельным, без пустот;
• уровень морозостойкости – от 35 циклов и выше;
• водопоглощение – не более 16%;
• плотность на сжатие – 1600 кг/м³.

Фото: процесс кладки

Керамику следует применять марок: М150, М200, М250.

Когда планируете строительство сооружения на приусадебной территории, каждый хозяин приобретает сырье исходя из своих возможностей, функционального назначения конструкции. Но главным критерием при этом остается длительный срок службы и надежность будущего здания.

Материалы для строительства фундамента из кирпича

Для строительства фундамента из кирпича используются следующие материалы:

• Кирпич
• Морт (цементно-песчаная смесь)
• Доски (для опалубки)
• Шпалер (для усиления основания)

Плюсы и минусы фундамента из кирпича

Среди основных плюсов фундамента из кирпича стоит выделить:

• Низкая стоимость
• Легкость монтажа
• Длительный срок службы

Но стоит учесть и минусы:

• Требуется много времени и усилий для укладки
• Не рекомендуется использовать для двухэтажных и трехэтажных домов

Типы фундамента из кирпича

В зависимости от сложности конструкции применяется столбчатый или ленточный тип фундамента.

Столбчатый тип

Столбчатый тип фундамента из кирпича используется для легких зданий в один этаж.

Ленточный тип

Ленточный тип фундамента из кирпича используется для более сложных конструкций.

Выбор материала для облицовки фасада

В выборе материала для облицовки фасада здания ограничений нет.

Лучше всего подходит красный обожженный полнотелый (керамический) кирпич.

Если речь идет о возведении печи, то шамотный (огнеупорный) кирпич.

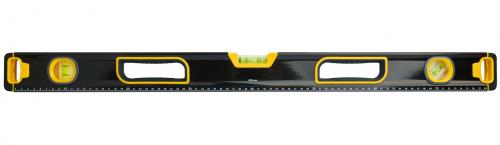

Какие инструменты необходимы для строительства столбчатого фундамента из кирпича

Для частного домостроения используют следующие типы фундаментов:

• ленточный;
• столбчатый;
• свайный;
• плитный.

Рассказываем о каждом более подробно.

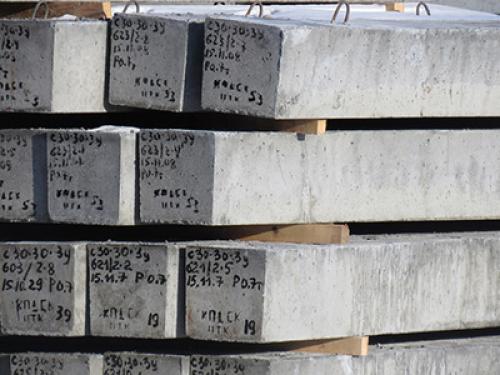

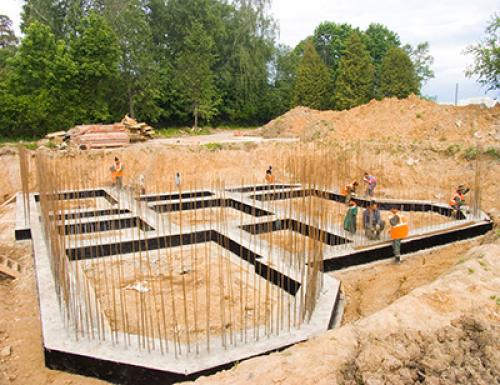

Ленточный фундамент



Ленточный фундамент

Внешне напоминает бетонные ленты, погружённые в почву. Эти ленты стоят на «подушке» из уплотнённого песка. Их размещают в местах, где будут внешние и внутренние стены дома.

Наиболее популярный вариант для частного дома ― прочный, долговечный, хорошо переносит нагрузки. Его обычно используют на беспроблемном грунте. Если же почва пучинистая, слишком влажная или с низкой несущей способностью, такой фундамент не подойдёт.

Ещё одна особенность этого фундамента ― долгий монтаж. Вам придётся ждать, пока бетон наберёт прочность и застынет.

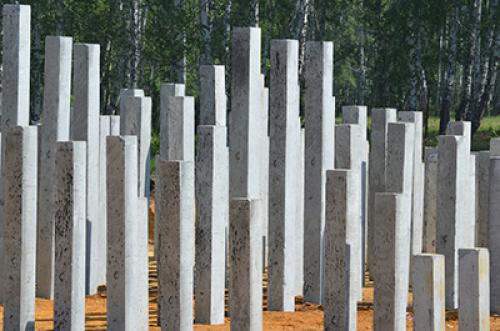

Столбчатый фундамент



Столбчатый фундамент

Представляет собой столбы из бетона, кирпича, камня или плитняка, заглублённые в землю. Они расположены под внешними и внутренними стенами.

Как правильно, его используют для каркасных построек или домов из бруса.

Его основное преимущество ― бюджетность. Столбчатый фундамент в разы дешевле ленточного. Также его быстрее возводят.

Свайный фундамент



Сваи для фундамента

Представляет собой сваи, вбитые в землю.

Его главный плюс ― универсальность. Он подходит для любой постройки ― и для частного дома, и для многоквартирного. Неприхотлив к типам почв и рельефу. Здание можно строить даже на пучинистой глине и на неровном участке. Почву не придётся выравнивать, надо просто подобрать сваи нужной длины и правильно выбрать их вид. Кстати, о длине: она может быть практически любой, хоть 3м, хоть 30м.

Сваи могут быть винтовыми, буронабивными и забивными.

Винтовые делают из металла. Именно их обычно используют для частных домов. Они похожи на большие саморезы. Их вкручивают в почву и подрезают, чтобы они были вровень друг с другом. Потом сваи обвязывают балками. Это вполне доступный и простой в монтаже вариант. Но стоит помнить, что металл может ржаветь.

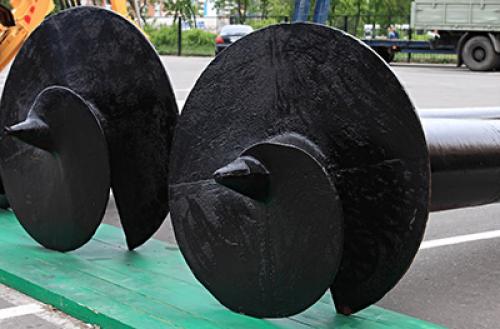

Винтовые сваи

Буронабивные сваи делают прямо на стройплощадке. Рабочие бурят скважины, в которые вставляют арматуру для будущего фундамента. Получается каркас, который заливают бетонным раствором. Эти сваи похожи на бетонные столбы, погруженные в почву. Они прочнее винтовых, но для частных домов их используют нечасто ― слишком дорого. Одна аренда буровой техники чего стоит.

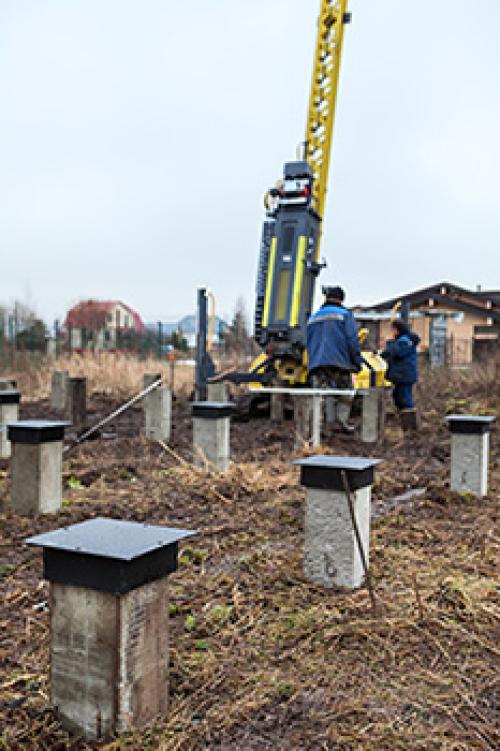

Забивные сваи ― это готовые бетонные столбы. Их забивает в грунт специальная машина. О них особенно наслышаны «счастливчики», у которых по соседству расположилась стройплощадка. Не будем останавливаться на них подробно ― забивные сваи редко используют для частных домов, это слишком дорогостоящее удовольствие.





Какие факторы влияют на выбор типа фундамента для строительства

По конструктивным особенностям все фундаменты делят на ленточные, столбчатые и монолитные. Последние заливаются бетоном и являются цельной железобетонной конструкцией, поэтому данный тип фундамента не выкладывают кирпичом.

Относительно ленточного и столбчатого – в определенные случаях их допускается делать полностью из кирпичей.

Но при этом важно соблюдать ряд требований:

• кирпич должен быть наиболее прочным, опытные строители рекомендуют выбирать пережженный красный кирпич, который продают как бракованный по существенно более низкой цене. Его дефекты заключаются в возможных выпуклостях и металлизированных мест. На прочностных характеристиках это никак не отражается;
• к цементному раствору также предъявляется ряд требований. Он должен быть приготовлен по пропорции 3 части песка и 1 часть цемента. Марка сухого цемента должна быть как можно выше, минимально допустимое значение М400. Так, как кладка часто будет находиться в среде с повышенной влажностью, то к смеси желательно добавить гидроизолирующие добавки;
• при строительстве столбчатого фундамента из кирпича под каждой опорой следует располагать слой гидроизоляции. Если делается лента, то гидроизолируется вся площадь под фундаментом. Этот этап желателен, но если уровень залегания грунтовых вод находится всего в 1,5 метрах и выше, то делать надо обязательно.
• при кладке ленточного фундамента, подошву все же стоит залить из бетона с песчаной подушкой, выполненной по всем технологиям. Это не только увеличит возможную нагрузку на основание, но и защитить растрескивание кладки от пучения грунта;
• перед началом кладки фундамента, рекомендуется провести геодезические работы. Это позволит точно рассчитать нужную глубину залегания фундамента в соответствии с нагрузкой, которая предположительно будет оказываться на него. Но кирпичные основания, чаще всего, делают для легких домов или хозяйственных построек, поэтому особых требований к ним не предъявляют.

Как правильно выбрать место для строительства столбчатого фундамента из кирпича

Загородное строительство домов и коттеджей очень затратное дело и чтобы снизить себестоимость строения люди стремятся выполнить все процессы возведения своими руками без привлечения специалистов. Перед началом закладки столбчатого основания следует учитывать следующие факторы: тип грунта, сколько в постройке будет этажей, а также габариты постройки и общая нагрузка на почву.

Если на участке присутствуют неоднородные грунты, то полы в помещении могут со временем подняться бугорками. Не стоит забывать про то, что нельзя оставлять столбчатый фундамент без нагрузки на долгое время, так как через сезон обнаружатся изменения отметки фундамента в пространстве.

Столбчатый фундамент в отличие от других типов обойдется дешевле и времени на возведение уйдет в два раза меньше, но очень важно правильно подобрать материал. Глубоко заглубленный ленточный фундамент нуждается в сложной опалубке в отличие от столбчатого основания, где используется более легкая технология, не требующая бригаду строителей. Часто опору под баню или небольшой дом делают самостоятельно.

Естественно у каждой строительной технологии есть и свои минусы. Например, имея столбчатый фундамент, в дальнейшем не будет возможности обустроить полноценный подвал, а также запрещено возведение больших зданий или построек из тяжелого стройматериала.

Но помимо минусов есть и значащие достоинства у данного вида фундамента. Технология строительства легкая, все можно сделать самостоятельно и не тратить свои кровные деньги на вызов строительной бригады. К тому же легко восстанавливаются поврежденные фрагменты основания.

Фундамент данного типа можно делать из различных материалов, таких как кирпич, бревно, трубы и бетон. Самым доступным материалом при такой опоре является древесина. Часто используют плохо гниющие стройматериалы из древесины.

Кирпич обойдется дешевле по сравнению с другими материалами. Кропотливости в работе с кирпичом будет значительно меньше.

Не стоит забывать про глубину промерзания грунта. Если ямку сделать недостаточной глубины, выше точки промерзания, то произойдёт деформация основания. Начнут образовываться трещинки. Это и будет началом разрушения строения. Похожая проблема возникнет при любом типе неглубоко зарытого фундамента.

Какие особенности проектирования столбчатого фундамента из кирпича следует учитывать

Столбы такого фундамента должны находиться не только по углам, но и на пересечении наружных стен с внутренними, а также в точках пересечения перегородок.

Для примера возьмём небольшой каркасный дом 3м×5м с перегородкой вдоль длинной стены. Если в таком доме правильно организована система вентиляции, то можно использовать его в качестве бани. Обычно столбы устанавливают друг от друга на расстоянии 1,5-2 м. Если стена больше 2 метров, ставят дополнительные промежуточные столбы.

То есть ставим 4 столба по углам, по несущим стенам в 5 метров ставим дополнительно по 2 промежуточных столба, и вдоль внутренней стены ставим ещё 4 столба: 2 на пересечении с несущими стенами и 2 промежуточных.

Пример расчёта:

4+2*2+4=12

Получается, что для каркасного дома 3м×5м потребуется 12 столбов.

Чтобы рассчитать, какого размера нужны столбы, шаг между ними, какого диаметра использовать арматуру и сколько поперечных хомутов понадобится, воспользуйтесь онлайн-калькулятором.

Важная информация:
Общий вес дома — тоже важная величина, если планируете грандиозное строение, желательно знать примерное её значение.

Для грамотного расчёта столбчатого фундамента надо знать несколько сопутствующих аспектов:

• Уровень залегания грунтовых вод.
• Тип почвы и особенности рельефа местности.
• Количество осадков зимой, потому что они тоже создают нагрузку на фундамент.

Исходя из этой информации, определите глубину заложения столбов.

Обычно столбы углубляют на 0,5-1,5 м. Если под подошвой столба твёрдая устойчивая почва, а то и вообще камень или скала, то глубокого погружения не требуется.

Над поверхностью грунта обычно оставляют 0,2-0,5 м. Устанавливайте столбы на одном уровне — на них вы уложите ростверк, а затем и всё здание. Если будут погрешности, дом будет стоять криво — используйте уровень.



Как правильно рассчитать размеры столбчатого фундамента из кирпича

4.1.1. Технический Регламент операционного контроля качества фундаментов из забивных и буронабивных свай составлен с целью обеспечения нормативного уровня устройства свайных фундаментов и повышения надежности возводимых объектов в московском строительном комплексе.

4.1.2. Регламент распространяется на устройство фундаментов из забивных и буронабивных свай жилых и общественных зданий, а также геодезические работы при устройстве свайных фундаментов для нового строительства, реконструкции и ремонта зданий и сооружений.

4.1.3. Регламент предназначен для производственного контроля строек (прорабов, мастеров, бригадиров), осуществляющего операционный самоконтроль качества устройства конструкций нулевого цикла, специалистов и специальных служб строительных организаций или привлекаемых со стороны для проведения ведомственного контроля качества, органов Госархстройнадзора, выполняющих инспекционные проверки, а также инженерно-технических работников при осуществлении технического надзора заказчика за качеством работ.

4.1.4. В соответствии с видами работ, перечисленными в. по каждому из них приводится:

- контролируемые параметры и средства контроля, включающие величины предельных отклонений, метод и объем контроля и средства измерений;

- Регламент операционного контроля, осуществляемого в процессе производственного контроля с перечнем контролируемых операций при входном, операционном и приемочном контроле качества фундаментов из забивных и буронабивных свай;

- обязательные организационно-технологические правила, составленные на основе нормативных требований по производству свайных работ.

4.1.5. При организации и проведении контроля необходимо:

- проверять надежность закрепления разбивочных знаков, определяющих положение осей сооружений в плане, реперов, а также обноски и перенесение на нее осей зданий и сооружений;

- учитывать места расположения в котлованах, траншеях и вблизи них эксплуатируемых коммуникаций и проверить выполнение мер по обеспечению сохранности действующих коммуникаций и находящихся вблизи зданий и сооружений.

4.1.6. Производство работ, связанных с изготовлением, транспортировкой, бурением скважин и заливкой их бетоном с установлением арматурных каркасов и контроль качества устройства фундаментов, должно сопровождаться систематической своевременной инструментальной проверкой правильности расположения забивных и буронабивных свай относительно разбивочных осей и отметок на каждой захватке, после этого последовательно производится устройство свай на соответствующих технологических этапах.
