Установка и монтаж секционных ворот своими руками. Виды монтажа секционных ворот: чертежи и схемы

Установка и монтаж секционных ворот своими руками. Виды монтажа секционных ворот: чертежи и схемы

Есть несколько вариантов монтажа секционных ворот: низкий, стандартный и высокий монтаж. Каким именно способом производить монтаж специалисты решают, ориентируясь на замер перемычки проема гаража (на схеме замеров она обозначена буквой H), наличия калитки в полотне и как предусмотрена система управления.

Для ворот без калитки, с ручным приводом, в комплекте с торсионными пружинами подойдет низкий монтаж, при минимальной высоте перемычки — 100 мм.

Для таких же ворот, но с электроприводом низкий монтаж показан при минимальной высоте перемычки 130 мм.

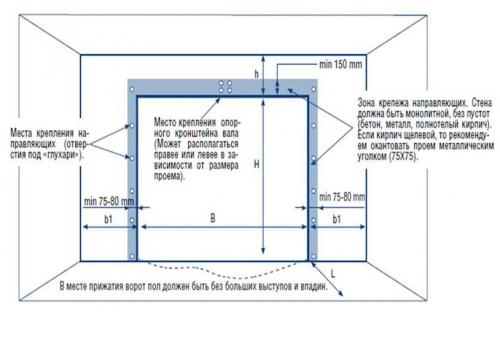

Минимальное боковое пространство (на схеме замеров обозначенное буквой S) не может быть меньше указанного в монтажной схеме.

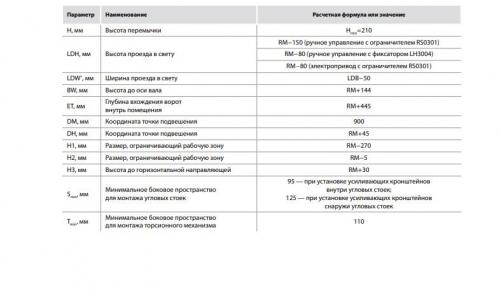

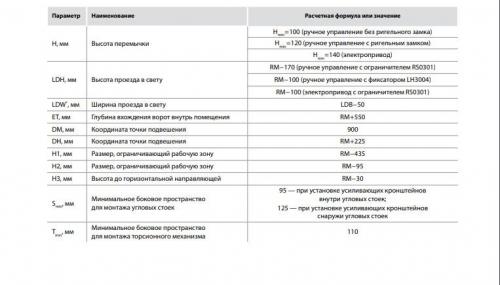

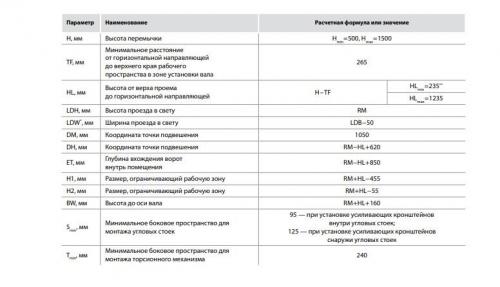

Мы приготовили для вас таблицу с размера, чтобы вам было проще определиться с вариантом установки.

Ворота с пружинами растяжения:

Рассмотрим варианты установки секционных ворот на монтажной схеме.

Стандартный вариант монтажа ворот с калиткой, параметры:

Низкий монтаж ворот без калитки, параметры:

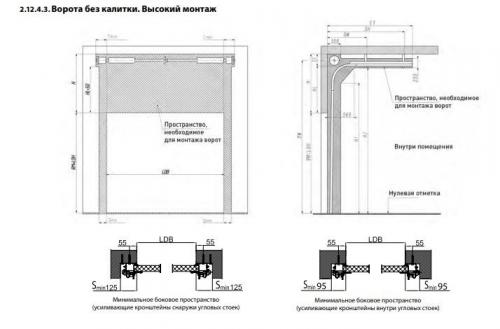

Высокий монтаж ворот без калитки, параметры:

Перед тем как приступить к сборке монтажу, внимательно изучите проем гаража. Он должен быть без шероховатостей, не имеет трещин и наплывов штукатурки. Одно из главных требований-ровная поверхность. Погрешность проверяйте строительным уровнем. Если перепад больше 1,5 мм/м — сначала выроните стены, и только потом приступайте к монтажу.

Относительно вертикальной оси проема ворота должны быть расположены симметрично. Устанавливая опорные стойки сверяйтесь с показателями строительного уровня. Стойки должны быть выставлены относительно вертикальных плоскостей.

При монтаже правильно выбирайте тип крепежных элементов. Ориентируйтесь при выборе на характеристики материала стен.

Для креплений в полноценную стену, допустим из бетонных блоков или полнотелого кирпича, используйте распорные металлические анкерные дюбели.

Удлинёнными дюбелями из пластмассы с вворачиваемыми винтами длиной 160 мм крепитесь к стенам из ячеистых бетонов.

Наружный диаметр анкера 10 мм.

Установка секционных ворот дорхан. Разнообразие моделей

Помимо высокого качества используемого материала и новейших технологий сборки, Дорхан выгодно отличается от конкурентов разнообразием моделей. В продаже имеются:

• секционные ворота;
• откатные;
• складные;
• гибкие.

Некоторые модели оснащены специальной калиткой, позволяющей не открывать весь проем ворот нараспашку. Давайте рассмотрим каждую модель подробнее.

Секционные ворота

Суть конструкции заключается в открытии или закрытии створки путем складывания секций в гармошку. В сложенном виде они фиксируются под потолком и занимают минимум места в проеме гаража. Подобные конструкции от компании Дорхан не требовательны к особенностям строения проема гаража, и их установка происходит в кратчайшие сроки.

Откатные

Используются в местах с большой пропускной способностью и являются надежными воротами. Их установка позволяет:

• экономить пространство, так как ворота отъезжают вдоль забора или стены гаража;
• конструкция не нуждается в постоянной чистке от ледяной корки или грязи, забившейся в механизм открытия;
• отключение электроэнергии не сказывается на работоспособности конструкции. Открыть и закрыть створки можно вручную.

Складные

Отличаются от обычных секционных размером секций. Обычно они больше и, в связи с этим, конструкция получается более надежной. В остальном различия минимальны и, можно сказать, что складные и секционные ворота Дорхан — это одна и та же модель.

Гибкие

Полотно ворот не складывается на отдельные секции, а наматывается на специальный вал, благодаря гибкости используемого материала. Не занимают много места и надежны в эксплуатации.

Установка секционных ворот алютех. Как правильно установить ворота?

Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:

• Молоток;
• Плоскогубцы;
• Уровень и рулетка;
• Дрель с набором сверл разного диаметра.

При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.

Подготовка дверного проема

Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема.

Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.

Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.

Возможный вариант выполнения притолоки

Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.
После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.

Процесс монтажа ворот

Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.

Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!

В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.

Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели.

После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

Предполагаемые места крепления

Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.

Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

Начинать сборку рекомендуется с нижней части полотна.
Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.
