Бойлер клапан сброса давления. Назначение

Бойлер клапан сброса давления. Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

• предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
• сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
• сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
• возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Напольное покрытие в ванной обычно плиточное, но плитка холодная. Чтобы создать комфорт и уют в ванной, укладывают теплый пол под плитку . В статье описано руководство по обустройству системы.

Порядок монтажа биде подробно описан здесь .

Установка джакузи должна производиться по определенным правилам. В статье все от подготовки к установке до подсоединению к коммуникациям.

Течет бойлер при нагревании. Причины утечек

Емкостной водонагреватель представляет собой довольно простой прибор. Основа его — это емкость из стали, изнутри покрытая защитным слоем, который предотвращает преждевременную коррозию стенок емкости и, соответственно, продлевает срок службы.

Покрытие внутренней поверхности может быть сделано из эмали, стеклоэмали, стеклокерамики, защитного слоя титана, слоя нержавейки и т. п.
Обычно это покрытие является разработкой самой фирмы-производителя, и хранится в строгом секрете.

В нижней части бойлера имеется крышка, в которую вмонтированы ТЭН, термостат и магниевый анод. Также в баке есть термометр. Снизу к бойлеру подводится входная труба из водопровода и выводится труба горячей воды, ведущая на смесители душа и мойки кухни.

Снаружи емкость водонагревателя покрыта слоем теплоизоляции из пенополиуретана и декоративным металлическим кожухом. Основными причинами, которые способствуют преждевременному выходу из строя емкости бойлера, являются следующие:

• если в водопроводной системе давление более 2 атмосфер, необходимо перед бойлером поставить понижающий редуктор, так как при нагреве давление поднимется еще выше, и произойдет недопустимая деформация стенок с нарушением целостности защитного покрытия;
• непосредственно перед входом в бойлер не поставлен предохранительный клапан, который стравливает избыточное давление при нагреве воды в водонагревателе;
• если не производится профилактика бойлера один раз в год, — тогда на стенках и нагревательном элементе образуется накипь, которая ухудшает работу ТЭНа и приводит к преждевременному износу самого бойлера. Также необходимо раз в год менять магниевый анод, предотвращающий коррозию стенок
  ;
• нагрев бойлера до высокой температуры выше 70 градусов Цельсия. Лучшим вариантом будет эксплуатировать водонагреватель при температуре до 50 градусов;
• не сливать воду из бойлера на длительное время, — это приводит к преждевременной коррозии металла.

Применив на практике все перечисленные предостережения, можно значительно увеличить срок службы накопительного водонагревателя и тем самым обеспечить себя комфортными условиями на долгие годы.

Как отрегулировать клапан на бойлере. Советы профессионалов по установке клапана

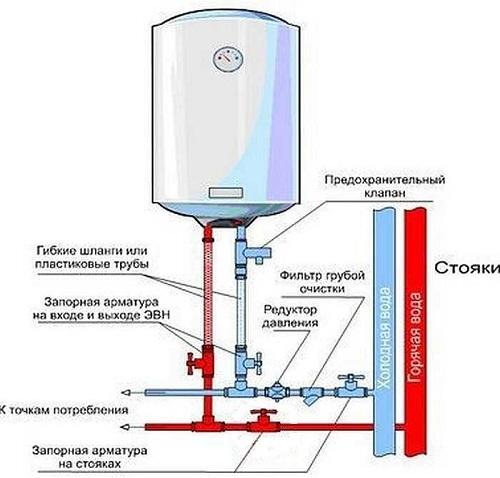

Клапан нужно монтировать по подводящей линии холодной воды к накопительному водонагревателю в соответствии со следующими рекомендациями:

• ни в коем случае нельзя монтировать запорную арматуру между вентилем и водонагревателем;
• шланг от вентиля отводится в слив канализации;
• чтобы сброс воды из резервуара проходил быстрее, между вентилем и бойлером монтируют тройник с шаровым краном.

Важно ! Недопустимо использовать обычный обратный клапан вместо предохранительного. Такой элемент не в состоянии защитить водонагреватель от высокого давления воды.

С установкой предохранительного клапана на водонагреватель никаких проблем и трудностей не возникает. Работа эта простая и под силу обычному человеку, но в случае, когда эксплуатация бойлера сопряжена с постоянной проблемой протечки воды, у потребителя возникает масса вопросов. Специалисты советуют не поддаваться панике и помнить, что работа бойлера, при которой из клапана периодически капает вода вполне нормальная. Для того чтобы устранить проблему, требуется монтаж специальной трубки, отводящей воду в канализацию.

Особое внимание следует обратить, если из патрубка вода течет постоянно или наоборот никогда не капает. Ситуация при которой капли не появляются никогда, может свидетельствовать о поломке. Специалисты советуют в данном случае принудительно спускать немого воды из резервуара при помощи специальной рукоятки.

Важно понимать, что отсутствие течи – это еще не признак поломки предохранительного элемента. Для автономной системы водоснабжения показатель давления воды  не превышает 3 Бар. Поэтому он  прокапывает настолько редко, что данный факт можно легко не заметить.

Почему из предохранительного клапана постоянно течет вода? Причин может быть несколько:

1. Поломка предохранительного клапана. В этом случае выход только один – его полная замена. Не стоит менять его на новый элемент с более высоким порогом срабатывания. Так можно полностью нарушить нормальную работу бойлера, что приведет к его разрыву.
2. Высокое давление воды в водопроводной системе дома. Хорошим решением проблемы станет установка регулятора, на входе в дом, понижающего давление воды.

Обратный клапан на бойлер куда ставить. Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее , корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

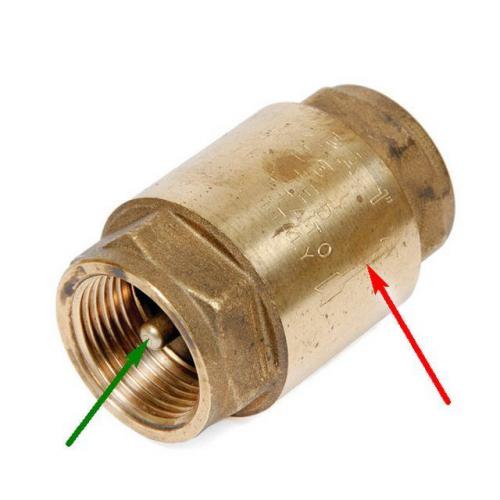

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр , с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показа на на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

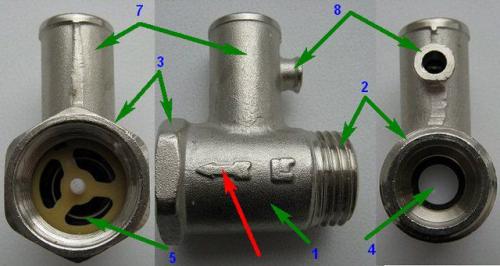

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилин др с пр едохранительным «срывным» клапаном может быть полностью заглушен , а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

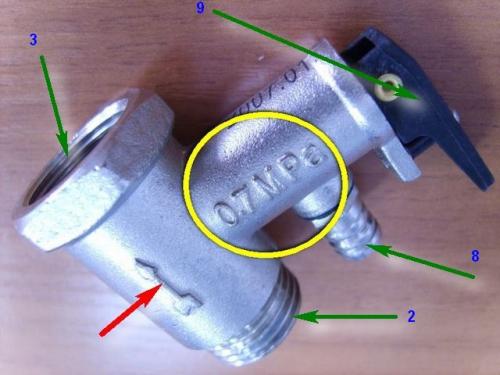

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее , «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер ( желтый круг на рисунке).

Источник: https://stroyvsepodryad.info/novosti/vodonagrevatel-obratnyy-klapan-neobhodimost-obratnogo-klapana-v-vodoprovode

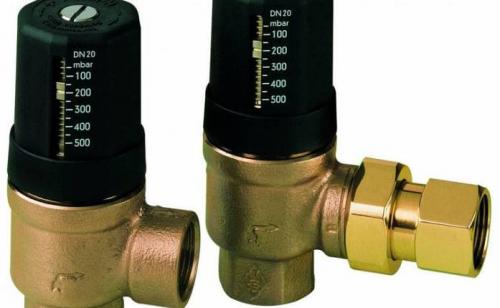

Предохранительный клапан для бойлера без ручки. Предохранительный клапан для бойлера: для чего нужен, как установить

Предохранительный клапан для водонагревателя позволяет вовремя сливать лишнюю воду с бойлера и снижать уровень давления. На один бак обычно устанавливается несколько подобных устройств – так безопаснее. Монтаж достаточно простой, нужно всего лишь запастись материалами и четко следовать инструкции. Если клапан сломался – его можно попробовать починить самостоятельно.

Для чего нужен обратный клапан на бойлере

Обратный клапан на бойлер придумали из соображений безопасности и удобства. Бойлер не любит перепадов давления и превышения допустимого объема жидкости внутри. Но, как известно, при нагреве вода имеет свойство расширяться.

Из-за давления она начинает уходить обратно в систему, бойлер становится пустым и оголяются ТЭНы, которые со временем перегреваются. Если они раскалятся достаточно сильно – вода начнет испаряться, тем самым повышая давление.

В итоге все дойдет до того, что у водонагревателя разорвется колба и кипящая вода вместе с паром вырвутся в помещение под большим напором. Одного обратного клапана может быть недостаточно, поэтому он должен работать как минимум с клапаном сброса давления.

Как устроен клапан сброса давления бойлера, принцип работы

Сбросной клапан служит нескольким целям:

1. Частично защищает от скачков давления в трубопроводе.
2. Поддерживает температурно-барический баланс.
3. При наличии рычажка сливает бойлер.
4. Бак рассчитан на определенное количество мПа (0.6-0,8). При завоздушивании и перегреве давление растет, но у клапана часто установлена автоматическая система реагирования, которая открывается и сбрасывает давление.

Устройство обратного клапана

Клапан для бойлера совмещается с затвором от вытекания. Они размещаются в цельном корпусе из цилиндров и работают независимо друг от друга. Сбросный клапан имеет следующие детали:

• рукоятка, принудительно сбрасывающая давление;
• штуцер, через который уходит лишняя вода;
• корпус;
• затвор, перекрывающий водный поток;
• пружина предохранительного клапана.

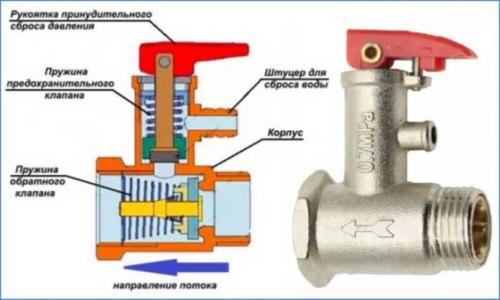

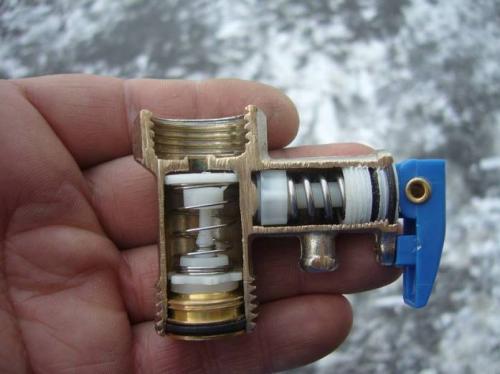

Клапан для бойлера в разрезе

Защитный клапан подразумевает собой соединение обратного и сбросного варианта. Работает он по следующим принципам:

1. Та деталь, которая расположена по ходу воды, имеет пружину и тарелку со специальным кольцом.
2. Пружина по умолчанию держит механизм закрытым, тем самым преграждая жидкости путь к трубопроводу.
3. Весь механизм встроен в систему ХВС и соединен со штуцером бойлера.
4. Вторая деталь имеет пружину помощнее, даже при небольшом изменении давления она остается на месте. Срабатывание детали происходит только в том случае, если давление подскакивает резко и превышает норму.
5. Чтобы отрегулировать давление, пружина открывает отверстие, через которое уходит вода.

Это универсальная схема, хотя некоторые производители могут делать механизм более разнообразным.

Виды клапанов для бойлера

Клапан для водонагревателя является важной деталью и не стоит на ней экономить. Такие защитные устройства идут в комплекте с бойлером. Клапаны делятся по цене, качеству и характеристикам. Многое зависит от объёма водонагревателя.

Виды клапанов для бойлера

Различают три основные категории:

1. Объемом до 50 литров. Для бойлеров такого объема изготавливают простые и неразборные устройства. Они недорогие, легко заменяются и имеют небольшой гарантийный срок.
2. Объемом до 200 литров. Более надежный варианты, объединяющие в себе несколько клапанов и отводящую насадку. Из-за надежности специалисты рекомендуют устанавливать их даже на водонагреватели объемом до 50 литров.
3. Объемом более 200 литров. Самые серьезные устройства, используемые для промышленных бойлеров. Обычной состоят из множества переходников, редукционного клапана и сливной системы.

По качеству деталей все достаточно расплывчато и зависит, в основном, от фирмы-производителя.

Советы по выбору модели клапана

Если бойлер только-только будет покупаться, стоит уточнить у специалиста о комплектации. Дело в том, что многие компании упаковывают нужный клапан вместе с водонагревателем. Очевидно, что в дальнейшем нужно будет ориентироваться на характеристики заводского клапана.

Если же таковой предохранительный клапан для бойлера отсутствует, то нужно обратиться к документации и найти требуемые характеристики, главными из которых является предельное давление и объем в баке.

Если клапан будет слишком «слабым», из него будет подтекать вода, а если слишком «сильным» — возникнут проблемы с эксплуатацией.

При каком давлении срабатывает предохранительный клапан на бойлере. Основное назначение

Встраивание предохранительного клапана защищает от резкого повышения давления во внутренней части агрегата, значительно превышающего норму. Возникает вопрос, а в чем причина такого скачка? Как удалось установить, во время нагревания жидкость увеличивается в объеме, а, следовательно, расширяется. Из-за герметичности резервуара нагревателя, образовавшимся излишкам попросту некуда уходить – кран перекрыт (как правило, на подачу устанавливают клапан обратного типа).

Дальнейшее нагревание жидкости может привести к росту давления . В этот момент возникает опасность превышения предела прочности агрегата и разрыва его стенок. Чтобы избежать подобного взрыва, и устанавливается предохранительный клапан для бойлера.

Некоторые владельцы могут спросить: стоит ли мучится с установкой предохранителя, когда можно попросту удалить обратный клапан . Специалисты отвечают на это следующим образом: при относительно высоком и равномерном давлении в системе водоснабжения такая схема будет функционировать, но какое-то время. Это не значит, что подобные действия являются выходом из ситуации.  Ошибочность данной схемы объясняется целым рядом причин:

1. Давление в системе водоснабжения не бывает стабильным.
2. Излишки воды удаляются из бойлера в водопровод, оголяя нагревательный элемент.
3. Нагревая воздух, бойлер через некоторое время выйдет из строя.

Перегоревшие нагреватели — это не самая большая проблема. Гораздо важнее то, что возникает опасность неожиданного изменения давления в водопроводных трубах. Жидкость, попадая на накаленный нагревательный элемент, быстро превращается в пар, резко увеличивая давление. При таких условиях стенки бойлера гарантированно разорвутся. Большое количество кипятка и пара, подталкиваемое давлением, заполнит комнату, угрожая всем находящимся в ней тяжелыми травмами.

Бойлер капает с клапана. Что делать, если на водонагревателе капает клапан?

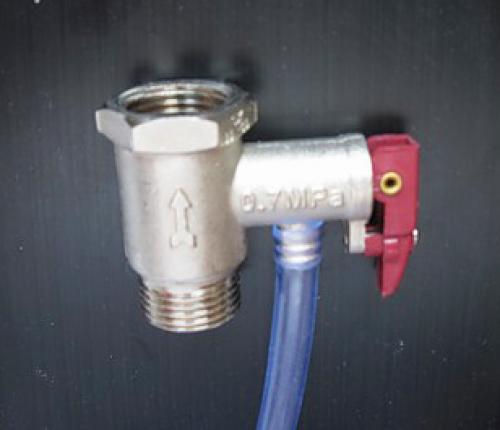

В процессе эксплуатации водонагревателя часто возникает вопрос — почему капает из клапана на водонагревателе?  Если капает с обратного клапана после нагревания бойлера, такая ситуация говорит о том, что с вашим элементом все в порядке, защитный узел прекрасно выполняет свою функцию — сброс жидкости при нагревании, когда увеличивается напор на стенки бака по причине теплового расширения воды в нем.

Сброс воды снижает напор внутри бойлера. Нужно одеть пластиковую прозрачную трубку на штуцер и отвести ее в канализационную систему. Следует только учесть, что не у всех устройств есть слив воды из бойлера, например, на Аристоне она отсутствует, следует установить кран — тройник.

А вот, если это происходит постоянно, следует обратить внимание на следующие моменты:

• Во-первых, узел мог потерять свои защитные свойства по причине износа — растянуться пружина, лопнуть тарельчатое устройство.
• Во-вторых, мог поломаться из-за случившегося гидроудара , который происходит, когда резко повышается напор в водопроводной системе, например, в момент включения воды после ее отключения. Кроме этого, в этом случае весь мусор, который скопился в трубах, летит по системе с огромной скоростью и забивает защитный узел. Также он мог забиться накипью, если давно не чистился сам бак бойлера.

  В этих случаях решением проблемы может быть только установка нового предохранительного элемента.

• В-третьих, возможно, изначально установлен неисправный защитный узел . По словам пользователей, такое часто встречается у моделей Термекс. Здесь может помочь только диагностика предохранительного устройства, которая заключается в замере давления сброса и измеряется с помощью манометра. Если измеряемая величина меньше 7 Бар и больше 9 Бар, тогда следует заменить защитный узел. Это значение является средним и зависит от модели агрегата.
• Четвертым фактором, течи воды с обратного клапана, может стать желание «спрятать» защитное устройство и несоблюдение при этом основного требования для корректной работы — длина участка между защитным узлом и бойлером не должна превышать двух метров, в противном случае произойдет повышение давления и подтекание.

  Здесь поможет только переустановка предохранительного узла в соответствии с требованиями.  Иногда понять, что установлен неисправный элемент, можно только заменив его на другой.  Для этого нужно пригласить мастера, у них обычно есть в наличии проверочный исправный элемент. Замена его стоит около четырех долларов.

Если вы заменили предохранительный узел, а из него капает (способы устранения протечек клапана бойлера Термекс описаны здесь ), есть вероятность, что его номинальное давление не соответствует заявленному производителем, которое указывается в инструкции к прибору.

Еще одна возможная причина — слишком высокая температура нагрева , как следствие, постоянно повышенное давление внутри бака, оптимальной является температура 60 градусов.

Следующей причиной, течи воды из предохранительного клапана, может стать повышенный напор в системе .

Зачастую из-за традиционно плачевного состояния водопроводных магистралей для обеспечения водой верхних этажей многоэтажек в системе увеличивают напор. Если изначально монтаж предохранительного элемента производился с учетом номинального давления магистрали и рекомендациями производителя, то при его повышении клапан не будет справляться со своими функциями.

Пружина настроена на давление в семь кг, если напор в водопроводной магистрали становится выше, предохранительный узел начинает подтекать. Устранить эту причину поможет установка редуктора с соответствующими параметрами — устройство, которое понижает напор в магистрали. Редукторы отличаются как типом установки, так и характеристиками, поэтому для подбора и установки следует обратиться к специалистам.

Различаются редукторы по производительности, т.е. по объему жидкости, протекающей через него в единицу времени, по принципу подключения — резьбовые и фланцевые, по диапазону регулировки, по максимальному давлению и температуры воды. Подключение редуктора вам обойдется 8-10 долларов.

Это основные причины, течи клапана на водонагревателе. В большинстве случаев это нормальное явление, бить тревогу нужно, когда этого не происходит и существует опасность взрыва вашего агрегата.

Предохранительный клапан для бойлера без ручки, как слить воду. Как слить воду из накопительного водонагревателя

Сливать воду из водонагревателя можно 3 способами. Выбор подходящего зависит от модели и места установки .

Способ 1: сливаем воду с помощью предохранительного клапана

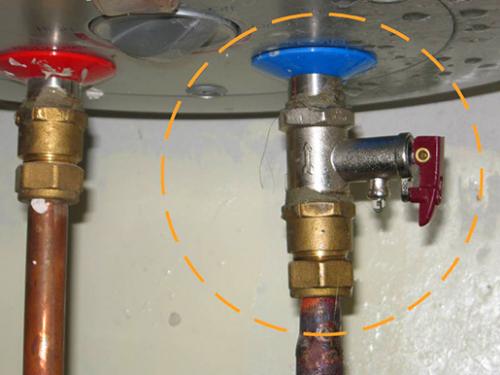

При установке бойлера накопительного типа на входной патрубок монтируют защитный клапан. Он предотвращает поступление жидкости из бака через холодный патрубок в обратном направлении. Предохранительный клапан оснащен пружиной. Жидкость, расширяясь при нагреве, преодолевает усилие пружины и выходит по каналу наружу.

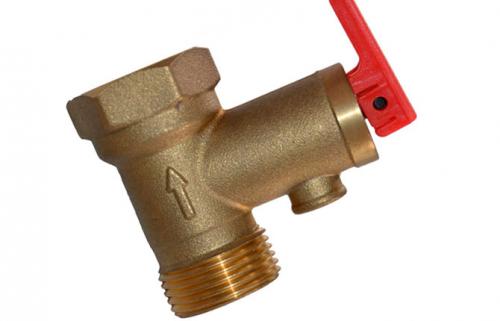

Производитель оснащает предохранительный клапан рукояткой, предназначенной для проверки его работоспособности и спуска воды из бака.

Предохранительный клапан

При перемещении рукоятки в горизонтальное положение пружина сжимается, и жидкость из бака поступает наружу по специальному каналу.

При вытекании воды в баке образуется вакуум. Он препятствует нормальному сливу. Для подачи воздуха в бойлер открывают кран горячей воды или откручивают шланг от выходного патрубка.

Чтобы исключить вероятность возникновения пробки в сливном канале, необходимо один раз в 20-30 дней переводить ручку изделия в горизонтальное положение на несколько секунд.

Некоторые производители выпускают защитный клапан без рукоятки для спуска воды. Для слива потребуется открутить шланг от защитного механизма и нажать пружину принудительно. Для этого используют отвертку, сверло или другой тонкий предмет. При спуске воды путем механического сжимания пружины на руки человека будет попадать жидкость. Чтобы избежать ожогов, следует заполнить бак холодной водой.

Способ 2: сливаем воду из бака через отверстие для холодной воды

Сливное отверстие предохранительного механизма имеет маленький диаметр. Чтобы слить жидкость, потребуется большое количество времени. Ускорить процедуру можно демонтировав входной шланг.

Работы выполняют в следующей последовательности:

1. Охлаждают содержимое. Для этого открывают кран горячей воды на смесителе. Поступая в водонагреватель, холодная вода вытесняет горячую. Это исключает вероятность получения ожогов.
2. Перекрывают кран подачи холодной жидкости.
3. Обеспечивают подачу воздушной массы путем открывания запорного устройства горячей воды.

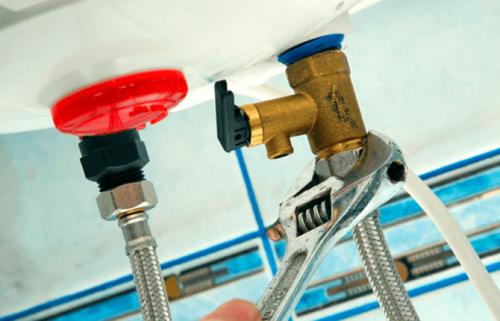

4. Демонтируют предохранительный клапан. При этом под входной патрубок устанавливают емкость с широкой горловиной. Это может быть ведро, таз и т. д.
5. Сливают жидкость. Интенсивность струи регулируется подачей воздуха в емкость.

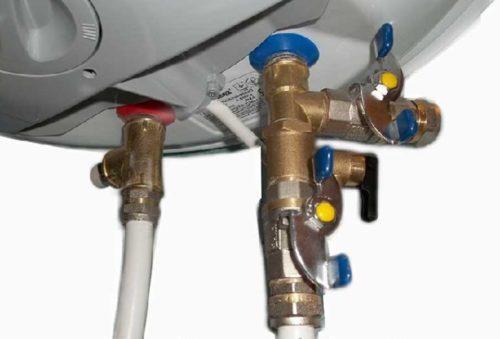

Существует несколько вариантов обвязки водонагревателя. Между входным патрубком и защитным клапаном монтируют тройник, свободный выход которого оснащают запорным механизмом. Это облегчает процесс извлечения жидкости.

При такой обвязке к крану, установленному на тройнике, крепят шланг и выливают содержимое бойлера в канализацию. Некоторые специалисты устанавливают тройник с запорным механизмом и на выходной трубке. С его помощью можно регулировать степень подачи воздуха.

Способ 3: откручиваем входящие и выходящие шланги

Вариант подходит для водонагревателей, размещенных над ванной или в местах, для которых не нужно использовать емкость для слива воды. При проведении процедуры сначала откручивают выходной, затем входной шланг. Так в емкость беспрепятственно подается воздушная масса, а из сливного отверстия выводится содержимое бака.

Слить воду с водонагревателя таким методом удается в максимально короткий срок. Если в процессе работы потребовалось остановить поток, перекрывают выходной шланг. Это блокирует доступ воздуха в бак, внутри которого образуется вакуум и приостанавливает выход содержимого.
