Инструкция по монтажу водосточной системы своими руками. Как правильно подобрать нужное крепление?

Инструкция по монтажу водосточной системы своими руками. Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны , на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

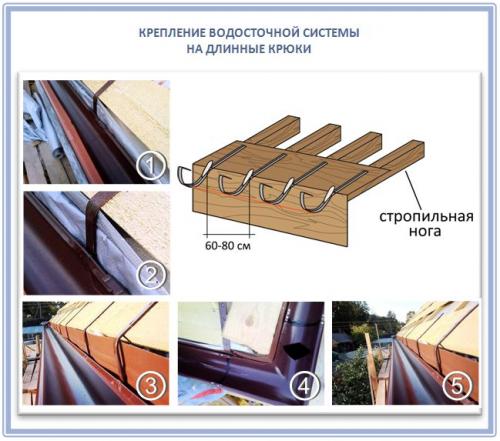

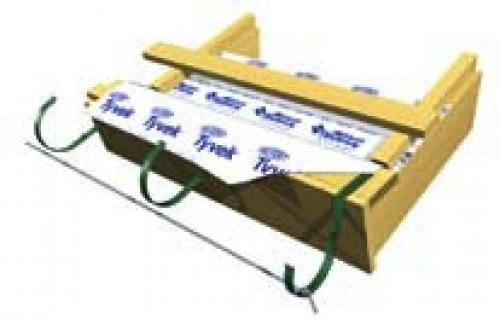

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

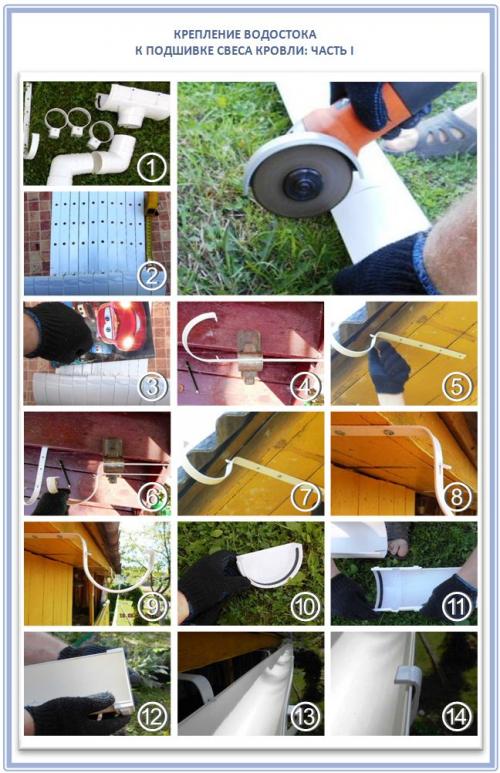

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

Монтаж металлической водосточной системы. Установка водостока Металл Профиль

Технология установки водосточной системы Металл Профиль - Престиж и Модерн.

Металлическаявыпускается в нескольких сериях:

• Престиж - трубы и желоба круглого сечения.
• Модерн - квадратные трубы и фигурные желоба.

Их установка имеет как сходства, так и свои особенности.

Перечень необходимого инструмента

Чтобы начать монтаж, понадобятся:

• рулетка (длина не менее 3 м),
• маркировочный шнур,
• ножовка по металлу,
• молоток,
• отвертка универсальная,
• трубные клещи,
• крюкогиб.

Для резки деталейнекоторые «мастера» используют "болгарку". Мы не рекомендуем это делать. Из-за нагрева полимерное покрытие на металле будет повреждено и внешний вид испортится.

Инструкция по монтажу

Монтаж водосточной системы

Водосточная система МП Престиж устанавливается по правилам, схожим для всех водостоков круглого сечения.

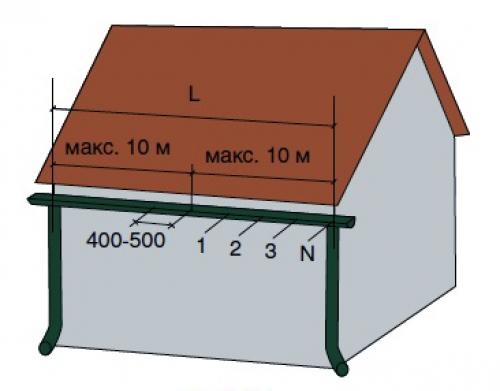

Крепление держателей желобов Расстояние между держателями – 400-500 мм. Они должны крепиться к стропилам. Если стропила поставлены со стандартным шагом 800-1000 мм, то держатели надо крепить ко всем стропилам и между ними – на доски обрешетки.

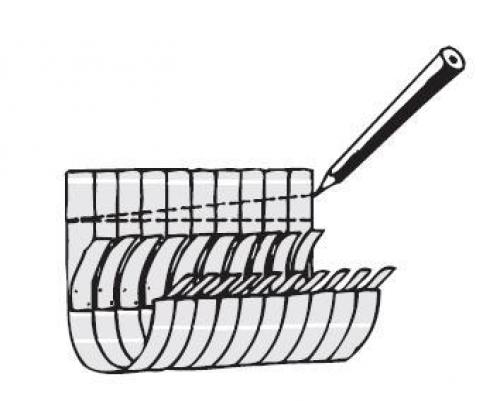

Разметка уклона желоба Пронумеровать держатели от середины желоба или от заглушки до выпускной воронки. Отметить на каждом держателе место загиба. Уклон желоба – 2.5мм на 1м. Одна водосточная труба должна обслуживать не более 10 метров желоба.

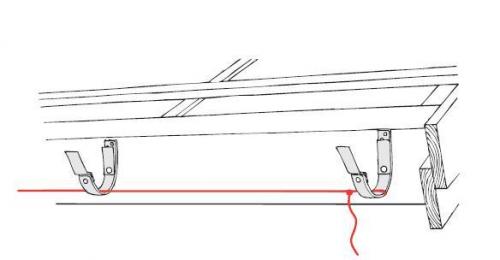

Установка держателей Загнуть держатели в соответствии с разметкой. Установить первый и последний держатель. Между ними натянуть шнур. Остальные держатели поставить так, чтобы они касались этого шнура. Если загибать держатели без крюкогиба, то уйдет больше времени и крюки не будут иметь правильной геометрии.

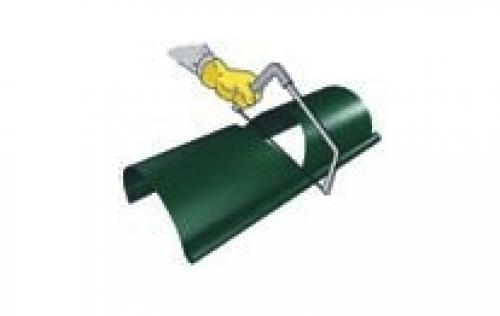

Подготовка желоба к установке Собрать желоб необходимой длины из нескольких частей, при необходимости – отпилить лишнюю длину ножовкой по металлу. Но до установки на кровлю не соединять части между собой. V-образное отверстие шириной 100мм для воронки водослива выпилить на расстоянии 150мм от края.

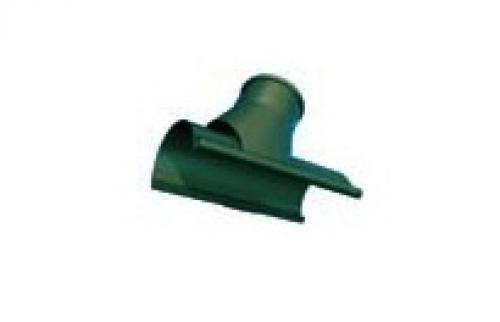

Крепление выпускной воронки Внешний край воронки завести под загиб желоба водоотлива на лицевой стороне. После того, как воронка будет плотно прижата, загнуть лепестки фланца воронки на внутреннюю кромку.

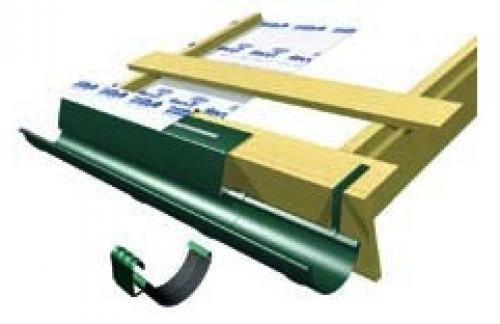

Монтаж желоба Установить все части водосточного желоба на держатели и закрепить. После этого закрепить карнизную планку на обрешетке. Ее нижний край должен опускаться в желоб водослива. Нижний край подкровельной гидроизоляции завести поверх карнизной планки. Тогда вся вода с кровли и конденсат из подкровельного пространства будет попадать в водослив.

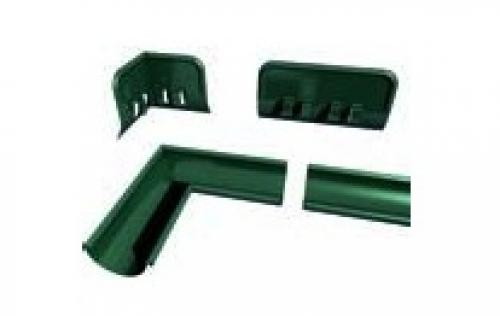

Соединение желобов Секции должны соединяться одна с другой с нахлестом 25-30мм. В местах стыковки крепятся соединители желоба. Задний фланец соединителя цепляется за внутренний край, соединитель прижимается к нему и защелкивается на замок. Резиновые уплотнители обеспечивают герметичность соединения.

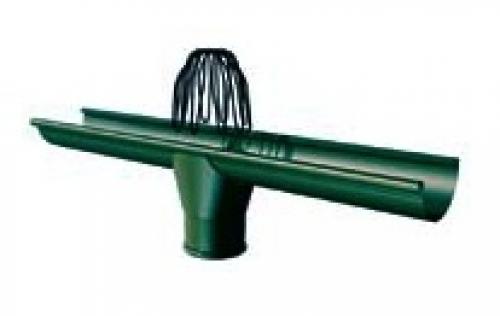

Установка паука Паук – это сетчатая конструкция, она предназначена для защиты водослива от мусора. Ставится в водосточный желоб в отверстие выпускной воронки.
Ограничитель перелива На участках крыши, где есть ендовы и примыкания, сток воды усиливается – возможен перелив через стенки желоба. Чтобы его исключить, в этих местах устанавливаются ограничители перелива.
Установка соединительной трубы Используется для соединения между собой двух колен водосточной трубы. Длина соединительной трубы определяется по месту. Наличие обжатия с двух сторон позволяет использовать половинки одной соединительной трубы в двух местах водосточной системы кровли.
Установка водосточной трубы Прикрепить к стене дома держатели. Они ставятся вверху и внизу трубы, а также в местах соединения водосточных труб. Длина трубы определяется по месту. Фиксация ее в держателе – с помощью замка. Расстояние от сливного колена до отмостки – около 300 мм. Вся вода из водоотвода должна беспрепятственно попадать в дренажную систему – это одно из условий защиты фундамента дома от размытия.
Тройник водосточной трубы Если к одному сливному колену подходят трубы от двух выпускных воронок, применяют тройник. Этот тройник соединяется с коленом так же, как и водосточные трубы – у него обжатие снизу. Подводить боковую трубу можно под различными углами – благодаря широкому раструбу тройника.

Монтаж водосточной системы технониколь. Монтаж водосточной системы

Инструкция по монтажу водосточной системы Металл Профиль. Установка водосточной системы Металл Профиль

Инструкция по монтажу водостока Металлпрофиль Престиж - установка полукруглой металлической водосточнойсистемы. Фото,

Этап 1. Крепление крюков-держателей желобов

Крюки для круглого водостока Металл Профиль «Престиж»: Длинные - крепятся к обрешетке, короткие – к лобовой доске. Расстояние между крюками – около 50 см, максимально – 60 см. Длинные крюки-держатели лучше прикручивать через обрешетку к стропилам – тогда крепление водосточной системы будет более прочным. И длинные, и короткие крюки сверху закрываются карнизной планкой. Так что монтаж водосливов лучше проводить одновременно с монтажом металлочерепицы – чтобы потом не разбирать готовую кровлю. Разметка уклона желоба для длинных крюков Уклон водосточного желоба – около 5 мм на 1 метр длины. Сначала крюки надо пронумеровать. Если длина желоба водостока меньше 10 метров, уклон желоба в одну сторону. Если от 10 до 20 метров – уклон двойной – от центра к краям, где будут установлены приемные воронки. То есть нумерация идет или от одного крайнего крюка к другому, или от центрального – к крайним. На каждом крюке надо отметить место загиба. По этой разметке загнуть крюки. Разметка уклона желоба для коротких крюков Поставить крайние крюки-держатели на лобовую доску с учетом наклона желоба. Между ними натянуть шнур. Промежуточные крюки должны идти вдоль этого шнура – касаться его.

Инструкция по монтажу водосточной системы гранд лайн. Общая информация

GL Стандарт — водосток из ПВХ. Назначение — отвод воды с поверхности кровли. Изготавливается концерном Grand Line на заводе в Обнинске.

Гарантия

Все комплектующие и элементы водосточной системы Гранд Лайн Стандарт поставляются с гарантийными сертификатами .

Компания «Гранд Лайн» гарантирует:

• отсутствие деформаций на срок в 30 лет. Под действием погодных факторов элементы водосточной системы не расслаиваются, не растрескиваются, на их поверхности не образуется вздутий;
• стабильность цвета на срок в 10 лет. Изделия не обесцвечиваются, исходный оттенок меняет насыщенность равномерно и плавно, без образования пятен.

Гарантия действует при условии правильной транспортировки, хранении и уходе, при монтаже по требованиям инструкции.

Транспортировка:

• перевозку выполняют в транспорте с крытым кузовом;
• размеры кузова больше длины упаковок или соответствуют ей;
• при перевозке фирменную упаковку не снимают. При транспортировке без упаковки изделия прокладывают защитным материалом, чтобы не повредить их, не поцарапать их поверхность;
• до начала перевозки упаковки крепят в кузове так, чтобы они не могли перемещаться;
• транспортировка выполняется при температуре внутри кузова в диапазоне от -50 до +50°C;
• погрузку и выгрузку выполняют минимум два человека, длинные упаковки берут с двух сторон, чтобы не допустить деформаций, переломов, перегибов;
• бросать, ударять, перегибать упаковки или изделия нельзя.

Правила хранения:

• трубы и желоба можно хранить в помещении или на улице. Уличное хранение допускается в ненарушенной упаковке, на основании с наклоном в 5° для стока дождевой воды. При хранении изделий без упаковки их накрывают брезентом;
• комплектующие хранятся в крытых помещениях;
• для хранения используют поддоны или бруски, размещенные с шагом в 0,5 м. Они должны формировать ровную плоскость;
• упаковки или отдельные изделия должны размещаться ровно, без переломов, изгибов, скручиваний.

Расстояние от края крыши до желоба водостока. Порядок крепления водостоков различного типа

Каждая ошибка, допущенная в процессе установки водостоков, может привести к серьезным последствиям, после чего потребуется срочный ремонт желобов, креплений и других элементов водосточной системы, а также стен фасада дома.

Чтобы избежать ошибок во время работы, следует придерживаться следующего порядка установки водостоков:

• 1) Температурный режим. Крепление водостоков: правила, примеры, ошибки, которые стоит учесть, являются свойства и особенности материалов. Пластиковый водосток устанавливают при температуре воздуха, не ниже + 5 градусов. Главная ошибка заключается в том, что водосточный желоб, хотя и изготовлен из высокопрочного пластика, при низкой температуре становится хрупким и чувствительным, поэтому при неосторожном движении или защелкивании замка крепления, водосток может легко лопнуть.
• 2) Крепление водостока с уклоном. Каждый водосточный желоб устанавливают с небольшим уклоном в сторону водосточной трубы и ливнеприемника. Чтобы определить, какой угол уклона будет оптимальным, стоит изучить инструкцию производителя, который всегда указывает этот параметр, в зависимости от типа крыши, расстояния водосточной системы и других особенностей. Чтобы избежать ошибки, пластиковый водосточный желоб закрепляют с уклоном 3-5 мм на один метр, а металлический водосток устанавливают с уклоном 2-5 мм, на одном метре желоба. Чтобы избежать ошибки, между установленными ливнеприемниками расстояние должно составлять не менее 24 метров.
• 3) Установка креплений на одинаковом расстоянии. Последовательность этой работы выполняется с учетом того, что в самом начале устанавливаются крепления в крайней верхней и нижней точке. Расстояние от края крыши не должно быть более 200 мм, а между двумя крайними крюками устанавливают все остальные крепления. Производители и компании предлагают различные типы крюков и креплений, в зависимости от типа и разновидности водостоков. Чтобы не допустить ошибки необходимо учесть, что расстояние между креплениями пластикового водостока, должно составлять не меньше 50 см, а для металлических конструкций минимум 60 см.
