Установка водосточной системы на крыше. Комплектация водосливов

Установка водосточной системы на крыше. Комплектация водосливов

Комплектация и конструкционные характеристики систем оказывают заметное влияние на способы установки водостоков на крыше домов.

Из каких главных элементов состоят водостоки?

Наименование элемента	Описание и особенности установки
Кронштейны	Применяются для крепления желобов, могут фиксироваться к доскам обрешетки (крюки) или к карнизной планке (кронштейны). Первые (крюки) изготавливаются только из металлической полосы, загибаются для придания уклона водосточной системе вручную во время установки. Главная особенность – необходимость монтажа до начала кровельных работ, в противном случае придется демонтировать первый ряд покрытий. В настоящее время считается устаревшей конструкцией и используется редко. Чаще применяются кронштейны, которые фиксируются к карнизной доске или свесам стропильных ног. Могут изготавливаться из пластика или металла. Самые современные модели имеют возможность точной регулировки положение желоба после крепления элементов на доске.

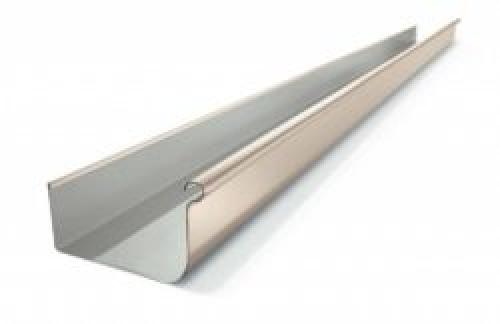

Водосточные желоба	Принимают воду со скатов и направляют ее к воронкам. Монтируются по всему периметру строения с уклоном до 4–5 мм на погонном метре. По форме могут быть круглыми или квадратными, есть варианты самостоятельного изготовления желобов. Монтаж делается после завершения работ по покрытию кровли. Для защиты элементов от падающего снега могут дополнительно использоваться снегозадержатели, это активный метод. Пассивный метод защиты желобов от механических повреждений – соблюдение разности по высоте между продолжением проекции кровли и верхней кромкой элемента водосточной системы. Для правильной установки необходимо сделать предварительные расчеты крыши, параметры водостоков подбираются в зависимости от площади скатов. Одновременно с этими данными нужно рассчитать количество воронок. Они должны успевать пропускать всю дождевую воду во время пиковых нагрузок, рекомендуется одна воронка на 10 м желоба.

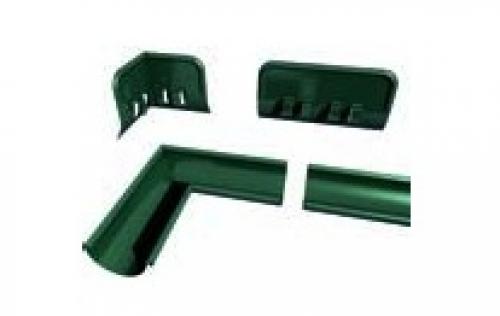

Повороты желобов	Чаще всего имеют угол 90°, но иногда встречаются и с углом 135°. Для герметизации мест соединения с желобом применяются резиновые или клеевые уплотнители. Во время монтажа следует обращать внимание, чтобы расстояние от углов поворота к кронштейнам не превышало 10–15 см. Прочность системы в этих местах ниже, требуется более надежная подвеска.

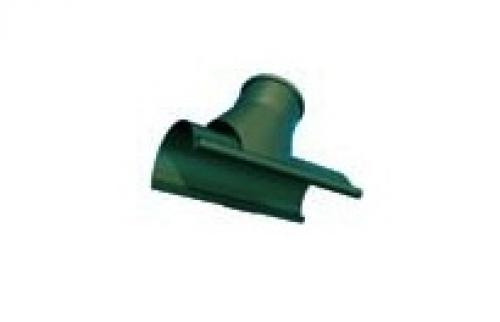

Воронки для сбора воды	Устанавливаются на желобах и направляют собранную ними воду в вертикальные трубы. Правильное крепление невозможно без предварительного расчета, универсальным считается монтаж одной воронки на каждые 10 м желобов. Но конкретное решение следует принимать после внимательного анализа площади ската и максимальных осадков в данной климатической зоне. Воронки могут быть проходными (монтируются в любом месте желоба) и левыми или правыми. Последние устанавливаются только на торцах системы, конструкция имеет специальные заглушки, что упрощает процесс монтажа и повышает надежность всей системы.
Колена и тройники для водосточных труб	Позволяют изменять направление водного потока и подключать к одной вертикальной трубе несколько элементов системы. Вставляются в соединение типа раструб, во время монтирования нужно обращать внимание на направление элементов по отношению к движению воды.
Хомуты для фиксации водосточных труб	Во время установки необходимо следить за расстоянием между точками фиксации элементов, в зависимости от материала изготовления и диаметра трубы оно колеблется в пределах 1,2–1,8 м. Тип фиксации к фасадной стене изменяется с учетом материалов ее изготовления. Хомуты могут быть пластиковыми или металлическими.
Водоотводящие трубы	Имеют различную длину, но большинство производителей придерживается стандарта 3 м. Диаметр подбирается с учетом дебета воды, количество, места установки и общая длина рассчитывается еще до начала работ по монтажу водосливной системы.

Установка водостоков на шиферной крыше. Шиферные кровли с водостоками

Шиферные кровли с водостоками

Вода – главный враг как кровли, так и всего дома. Она влияет на эксплуатационный срок всей конструкции, так как разрушает и крышу, и утеплительный материал, и стены и отмостку с цоколем. Чтобы предотвратить это негативное влияние, есть простой способ – установить водосток, благодаря которому вся вода будет отводиться в определенное место. Она станет контролируемой, а ваш дом прослужит дольше.

Давайте рассмотрим, как выполнить монтаж водостока для классической шиферной крыши. Большинство домовладельцев имеют именно такой вид покрытия.

Виды водостоков для шиферной крыши

Различают 2 основных вида водостоков, которые используются для отведения сточных вод:

Изделия из металла довольно практичны, долговечны и надежны. Но, по сравнению с пластиковой конструкцией, цена намного выше. Кроме того, при неправильной эксплуатации материал может покрыться ржавчиной, что сокращает срок службы. Металлические водостоки бывают:

• из оцинкованной стали;
• из меди;
• из жести;
• из стали с полимерным покрытием.

Самые дешевые – из жести и оцинкованной стали. Предпочтительный вариант – медные водостоки. Самый надежный и долговечный материал, который не ржавеет и имеет отличные характеристики.

Что касается пластиковых изделий, то они имеют небольшой вес, стойкость к агрессивным средам и к перепадам температур. Материал не поржавеет, а при повреждении, деформированную часть можно заменить. Существует много цветовых вариантов. А что главное – цена на материал доступная.

Как устроена система водостока

Цель конструкции – собирать воду со скатов шиферной крыши и отводить ее в дренаж. Весь процесс происходит за счет элементов, выполняющих свою роль. Обычная внешняя система водостока состоит из таких элементов:

1. Водосточный желоб.
2. Воронка.
3. Водосточная труба.
4. Колена и отводы.
5. Соединители желобов.
6. Заглушки желобов.
7. Кронштейны и хомуты.

Весь процесс следующий: осадки попадают на крышу, после чего стекают по шиферному скату, попадают в желоб, который находится у свеса крыши. Так как эти каналы монтируются под уклоном, вода стекает к воронкам, соединяющим их и водосточную трубу. После попадания в трубу, вода отводится в нужное место. Каналы фиксируются при помощи кронштейнов, а отдельные части соединяются крепежными элементами (соединителями). Их конец закрывается заглушкой, чтобы вода не вытекала из него. Трубы фиксируются к стене специальными хомутами. Вот так и происходит весь процесс. Ваша задача – закрепить кронштейны, собрать систему и установить ее.

Правила установки водостоков на шиферную крышу

Перед тем как начинать выполнять монтаж, нужно рассмотреть некоторые особенности и правила установки системы. Во-первых, надо правильно подобрать сечение труб и каналов. Если поток воды будет сильным, а сечение небольшое, вода будет выплескиваться с желоба, он не будет справляться. Есть специальная схема, по которой можно рассчитать сечение и количество труб водостока. Все зависит от площади кровли, чем она больше, тем больше нужно сечение.

1. При площади от 60 до 100 м 2 , нужно использовать каналы 115 мм сечением и трубу на 87 мм. Достаточно одной.
2. При площади от 80 до 130 м 2 , рекомендуется брать канал 125 мм и трубу 87 мм.
3. При площади от 120 до 200 м 2 , нужно устанавливать две трубы. Сечение канала и труб – 150 мм и 110 мм.
4. При площади от 160 до 220 м 2 тоже ставят 2 трубы, 190 мм сечение канала и 110 мм трубы.

Во-вторых, нужно правильно закрепить кронштейны. Чтобы вода не скапливалась в желобах, их нужно делать с уклоном. Этот показатель равен от 3 до 5 мм на 1 м длины. Только тогда система водостока будет правильно функционировать.

В-третьих, важно придерживаться определенного шага крепления кронштейнов. Для разных материалов он будет разным. Например, для желобов из пластика шаг крепления кронштейна составляет 60 см не более. В противном случае конструкция будет хрупкой. Что касается металла, то этот показатель выше и в среднем составляет 1 м.

В-четвертых, установка желоба должна выполняться правильно. Важно сделать все так, чтобы край желоба не был слишком близко к краю шифера. Тогда вода не будет в него попадать. Нужно чтобы он выходил за край свеса крыши на 2/3 своего диаметра.

Обратите внимание! Если речь идет об использовании водостока из металла, производить резку болгаркой запрещается. Она будет оставлять рваные края.

И, наконец, экономить на системе нельзя. Если вы хотите чтобы она прослужила вам долго, то лучше один раз потратиться и забыть, чем постоянно ремонтировать или менять комплектующие.

Монтаж водосточной системы на готовую крышу. Сооружение водоприемной части

Разберем процесс сборки и установки водосточной системы ПВХ на конкретном примере. Согласно данным примера монтаж водостока производится после укладки покрытия с использованием длинных металлических кронштейнов для желобов. Т.к. на крышу уложена цементная черепица, то есть возможность банально снять нижний ряд, слегка приподняв уложенные сверху черепичины.

Предположим, что обустраивать будем два отдельных ската двускатной конструкции. Длина ската по карнизу 12 м, ширина фронтонных свесов по 50 см. Воронку расположим так, чтобы подсоединенный к ней стояк проходил в 10 см от угла постройки. Для этого от края карниза отнимем ширину фронтонного свеса 50 см и эти самые 10 см.

Первым делом займемся установкой длинных кронштейнов:

1. Выполним предварительную примерку. Крайний держатель приложим к месту предстоящей установки. Заодно установим непосредственно на скат правило или обычную рейку. Между правилом и загнутой частью крюка должно остаться 2 см.
2. Отмечаем точку сгиба. Кроме вышеописанного условия есть еще одно: край кровельного покрытия должен перекрывать желоб минимум на треть. Как только нашли точку, отвечающую обоим условиям, наносим на ножку кронштейна метку.
3. Находим уклон к водосборной воронке. Если, к примеру, погонный метр карниза должен быть наклонен на 3 мм, умножаем их на 12 м, получаем 36 мм. Это разница высоты сгиба крайних крюков. Если из-за большой ширины фронтонного свеса воронка будет удалена от края почти на метр, то для уклона хватит 33 мм.
4. Чертим линию сгиба. Для этого кронштейны в количестве, требуемом для обустройства одного ската, выкладываем в ряд и вычерчиваем на их ножках наклонную линию. Точка дальнего от воронки крюка должна быть выше на 3,6 см точки держателя желоба рядом с воронкой.

Монтаж водосточной системы. Разновидности водосточных систем

В магазинах существует большое количество видов водосточных установок, которые отличаются между собой по параметрам, сырью, из которого созданы, и компанией-производителем. Какой именно выбрать вариант, зависит от потребностей клиента и финансовых возможностей.

Если у вас достаточное количество средств, тогда однозначно стоит остановить свой выбор на изделиях из металла в полимерной пленке. Это самый надежный и долговечный вариант, но цена высока – от 600 рублей за метр квадратный. Но просуществовать он сможет минимум 15 лет. При изготовлении применяют качественную сталь, которую с двух сторон покрывают полимером. Благодаря этому водосточную систему можно применять при агрессивных погодных условиях. Подобрать изделие возможно в любом оттенке, который подойдет к зданию. К достоинствам такого изделия можно отнести:

• прочность ;
• долговечность ;
• стойкость к образованию коррозии.

Схема распределения водосточных каналов и стоков на доме Источник strojbum.ru

Кроме этого, есть и другие варианты: из оцинкованного металла, пластика. Эти два вида гораздо дешевле предыдущего, их стоимость варьируется от 350 рублей до 600 за кв. м. С ними очень легко работать, и они также отличаются долговечностью, но конкурировать с изделием из металла в полимере они не способны.

Выбрать установку можно с различным сечением трубы: квадратное или круглое. Второй тип обладает эстетичным видом, и работать с ним проще. Квадратный вид стоит немного дешевле, чаще всего его используют в зданиях, которые обладают нестандартными формами. Стоимость от вида сечения никак не зависит, любой из этих вариантов по цене не превышает 1200 рублей.

Сточные профили для водосточной системы Источник ms.decorexpro.com

Установка водосточной системы на крыше: комплектующие и этапы работ, фото

Этапы установки водостоков

При установке желобов мастера должны руководствоваться таким алгоритмом действий.

• Для начала устанавливаются держатели для слива . Главное, чтобы был обеспечен наклон. Для этого одна сторона должна быть прикреплена на самой высокой точке, затем будет натянут шнур, по которому будут устанавливаться оставшиеся держатели.
• Затем происходит монтаж заглушки для желоба . Чтобы заглушка не выпадала, ее крепят специальными заклепками. Заглушки имеют резиновые уплотнители, обеспечивающие водонепроницаемость. Все стыки должны быть промазаны герметиком.

• Монтаж воронок в желоб . Для этого вырезается отверстие в трубе и вставляется воронка.
• После этого мастера производят основной монтаж системы . Желоб ставится в держатели и фиксируется при помощи специальных пластин. Затем происходит соединение желобов с трубами. Завершающий этап – установка сливного колена. Это требуется делать в нижней части трубы.

Монтаж канала водостока производится под легким наклоном Источник mtgutterssa.com

Окончательная цена монтажа водосточной системы на крыше зависит непосредственно от выбранного предприятия. Но в среднем стоимость колеблется от 300 до 700 рублей.

Источник: https://stroyvsepodryad.info/novosti/ustroystvo-vodostoka-so-skatnyh-krysh-vidy-vodostokov-i-ih-preimushchestva

Монтаж водостоков инструкция. Количество материала

Проще всего рассчитать количество желобов — по периметру карниза. Например, карниз кровли 20 метров — значит и желобов нужно 20 погонных метров, чтобы «закрыть» это расстояние. Желоба обычно выпускаются отрезками по три метра. На каждую пару желобов нужен будет один соединитель.

Количество кронштейнов для желобов рассчитывают, исходя из инструкции производителя. Например, для установки пластикового водостока поддерживающие крюки чаще всего рекомендуется устанавливать с шагом не более 60 см, а также с дополнительными кронштейнами в местах соединения желобов.

Установка кронштейнов. Фото: tn-vodostok.ru

Не забудьте купить заглушки желобов . Если у вас не замкнутая водосточная система, то на каждую «вереницу» желобов потребуется две заглушки, которые устанавливаются с «торца» водостока.

Углы желоба покупают по количеству углов кровли. Производители выпускают либо фиксированные углы (чаще 90 и 135 градусов), либо регулируемые в диапазоне 100 – 165 градусов. Углы бывают внешние, внутренние или универсальные — подбирайте их под свой проект.

Чтобы рассчитать количество труб , поинтересуйтесь, какого размера трубы выпускает выбранный вами бренд. Зачастую это комплектующие от 1 до 3 метров в длину. Замерьте высоту от земли до карнизного свеса и потом разделите ее на тот типоразмер труб, которые вы решили приобрести. Держите в уме, как у вас будет организован водоотвод, чтобы рассчитать точное количество материала и купить еще и слив (колено стока) .

К фасаду здания трубы крепятся хомутами — держателями. С крепежом под кирпич или дерево. Шаг между ними 100 – 180 см — подробнее об этом читайте в инструкции для выбранной вами модели.

Чтобы пустить водосточные трубы вдоль фасада, от воронки и желобов нужно установить колено.

Источник: https://stroyvsepodryad.info/stati/montazh-metallicheskih-vodostokov-dlya-kryshi-funkcii-vodostochnyh-sistem

Монтаж водосточной системы Металл Профиль. Установка водостока Металл Профиль

Технология установки водосточной системы Металл Профиль - Престиж и Модерн.

Металлическаявыпускается в нескольких сериях:

• Престиж - трубы и желоба круглого сечения.
• Модерн - квадратные трубы и фигурные желоба.

Их установка имеет как сходства, так и свои особенности.

Перечень необходимого инструмента

Чтобы начать монтаж, понадобятся:

• рулетка (длина не менее 3 м),
• маркировочный шнур,
• ножовка по металлу,
• молоток,
• отвертка универсальная,
• трубные клещи,
• крюкогиб.

Для резки деталейнекоторые «мастера» используют "болгарку". Мы не рекомендуем это делать. Из-за нагрева полимерное покрытие на металле будет повреждено и внешний вид испортится.

Монтаж прямоугольного водостока МП Модерн

Инструкция по монтажу

Монтаж водосточной системы

Водосточная система МП Престиж устанавливается по правилам, схожим для всех водостоков круглого сечения.

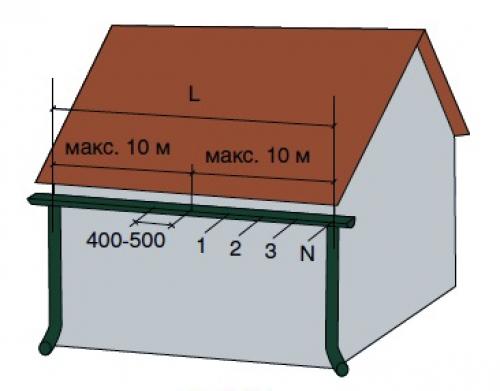

Крепление держателей желобов Расстояние между держателями – 400-500 мм. Они должны крепиться к стропилам. Если стропила поставлены со стандартным шагом 800-1000 мм, то держатели надо крепить ко всем стропилам и между ними – на доски обрешетки.
Разметка уклона желоба Пронумеровать держатели от середины желоба или от заглушки до выпускной воронки. Отметить на каждом держателе место загиба. Уклон желоба – 2.5мм на 1м. Одна водосточная труба должна обслуживать не более 10 метров желоба.
Установка держателей Загнуть держатели в соответствии с разметкой. Установить первый и последний держатель. Между ними натянуть шнур. Остальные держатели поставить так, чтобы они касались этого шнура. Если загибать держатели без крюкогиба, то уйдет больше времени и крюки не будут иметь правильной геометрии.
Подготовка желоба к установке Собрать желоб необходимой длины из нескольких частей, при необходимости – отпилить лишнюю длину ножовкой по металлу. Но до установки на кровлю не соединять части между собой. V-образное отверстие шириной 100мм для воронки водослива выпилить на расстоянии 150мм от края.
Крепление выпускной воронки Внешний край воронки завести под загиб желоба водоотлива на лицевой стороне. После того, как воронка будет плотно прижата, загнуть лепестки фланца воронки на внутреннюю кромку.
Монтаж желоба Установить все части водосточного желоба на держатели и закрепить. После этого закрепить карнизную планку на обрешетке. Ее нижний край должен опускаться в желоб водослива. Нижний край подкровельной гидроизоляции завести поверх карнизной планки. Тогда вся вода с кровли и конденсат из подкровельного пространства будет попадать в водослив.
Соединение желобов Секции должны соединяться одна с другой с нахлестом 25-30мм. В местах стыковки крепятся соединители желоба. Задний фланец соединителя цепляется за внутренний край, соединитель прижимается к нему и защелкивается на замок. Резиновые уплотнители обеспечивают герметичность соединения.

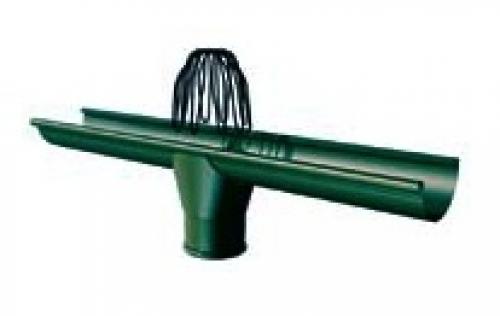

Установка паука Паук – это сетчатая конструкция, она предназначена для защиты водослива от мусора. Ставится в водосточный желоб в отверстие выпускной воронки.
Ограничитель перелива На участках крыши, где есть ендовы и примыкания, сток воды усиливается – возможен перелив через стенки желоба. Чтобы его исключить, в этих местах устанавливаются ограничители перелива.
Установка соединительной трубы Используется для соединения между собой двух колен водосточной трубы. Длина соединительной трубы определяется по месту. Наличие обжатия с двух сторон позволяет использовать половинки одной соединительной трубы в двух местах водосточной системы кровли.
Установка водосточной трубы Прикрепить к стене дома держатели. Они ставятся вверху и внизу трубы, а также в местах соединения водосточных труб. Длина трубы определяется по месту. Фиксация ее в держателе – с помощью замка. Расстояние от сливного колена до отмостки – около 300 мм. Вся вода из водоотвода должна беспрепятственно попадать в дренажную систему – это одно из условий защиты фундамента дома от размытия.
Тройник водосточной трубы Если к одному сливному колену подходят трубы от двух выпускных воронок, применяют тройник. Этот тройник соединяется с коленом так же, как и водосточные трубы – у него обжатие снизу. Подводить боковую трубу можно под различными углами – благодаря широкому раструбу тройника.
