Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест

24.04.2022 в 06:17
Содержание
  1. Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест
  2. Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателя
  3. Подключение 3 проходных двухклавишных выключателей. Подключение проходного выключателя
  4. Тройной проходной выключатель схема. 1 Подключение двух проходных одноклавишных выключателей.
  5. Двухклавишный проходной выключатель с трех мест. Последовательность действий при установке ДПВ
  6. Схема подключения проходного выключателя с четырех мест. Как подключить проходной выключатель: схемы, инструкции, видео
  7. Проходной выключатель 4 точки. Подключение проходного выключателя на 2 точки
  8. Проходной выключатель 3 точки. Схема подключения

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет.с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждыйоснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

  1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
  2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
  3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

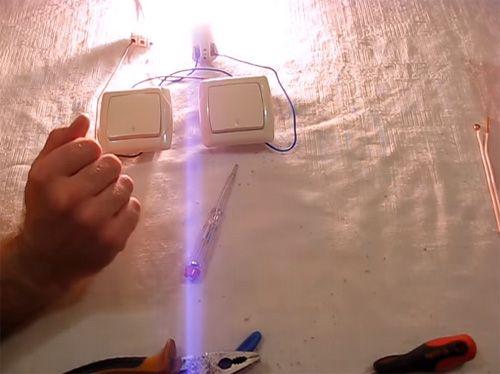

Фото Выполняемые действия
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяПодготавливаем два проходных выключателя. Разбираем оба переключателя. Вверху каждого устройства располагаются по два выходных контакта, а внизу – один входной.
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяПодключаем фазу к одному выключателю и ноль – к другому.
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяФазу подключаем к источнику питания. Ноль подсоединяем к осветительному прибору , а затем аналогичный провод подсоединяем к источнику питания.
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяСоединяем выключатели между собой. Левую клемму соединяем с левой клеммой соседнего устройства, а правую, соответственно, с правой.
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяНадеваем декоративные крышки на оба переключателя.
Проходной выключатель 2 точки. Особенности и схема подключения проходного одноклавишного выключателяПроверяем работоспособность собранной системы.

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Изпотребуется:

  • Обычная и индикаторная отвертка. С помощью первой можно будет закреплять, а с помощью второй – контролировать напряжение;
  • Пассатижи. При их отсутствии можно воспользоваться бокорезами;
  • Инструмент, с помощью которого можно будет удалить изоляцию;
  • Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
  • Рулетка, чтобы можно было отмерить провод необходимой длины;
  • Перфоратор для крепления элементов системы к стене.

Подключение 3 проходных двухклавишных выключателей. Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

  1. На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).
  2. На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1». Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).
  3. Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.
  4. На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).
  5. В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.
  6. Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.
  7. Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.
  8. Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Тройной проходной выключатель схема. 1 Подключение двух проходных одноклавишных выключателей.

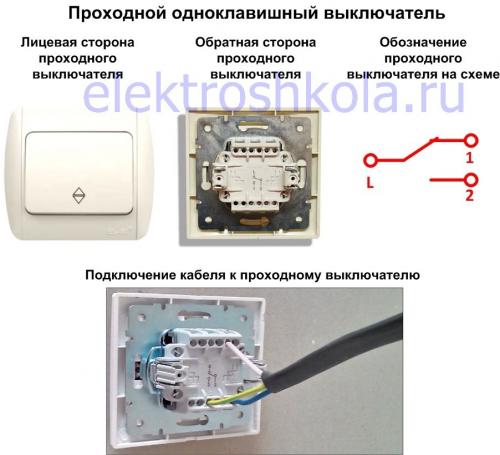

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест 08

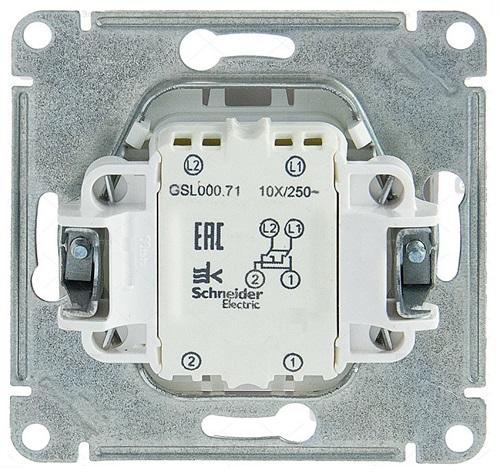

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

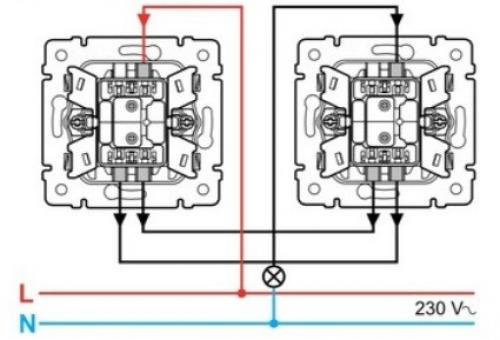

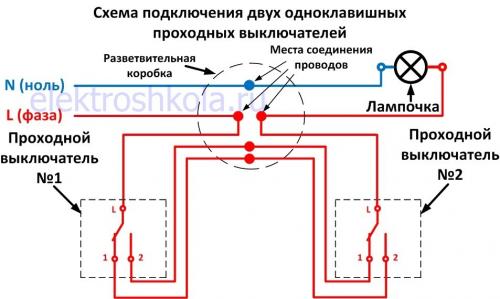

Схема подключения проходного выключателя:

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест 09

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест 10

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: подключение выключателя ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями .

Двухклавишный проходной выключатель с трех мест. Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование . На этом этапе проводятся такие действия:

  1. Вычерчивается общая электрическая схема.
  2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
  3. Вычисляется метраж необходимых электрокабелей и их тип.
  4. Определяется место размещения переключателей с учетом удобства пользования.
  5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки . Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей , распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Схема подключения проходного выключателя с четырех мест. Как подключить проходной выключатель: схемы, инструкции, видео

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель , который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Проходной выключатель 4 точки. Подключение проходного выключателя на 2 точки

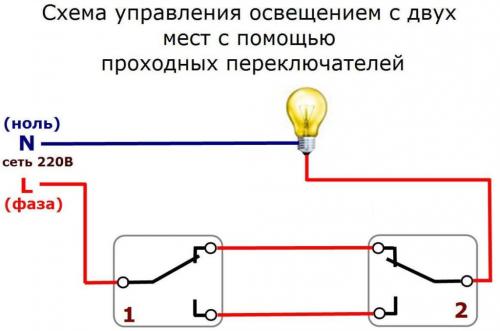

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

  • фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
  • два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
  • нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей. Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Проходной выключатель 4 точки. Подключение проходного выключателя на 2 точки

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

  1. поиск общего контакта,
  2. подключение к нему фазного проводника,
  3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

  • питающий кабель из автомата освещения распределительного щитка,
  • кабель на первый выключатель,
  • кабель на второй выключатель,
  • кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Источник: https://stroyvsepodryad.info/stati/prohodnoy-vyklyuchatel-podklyuchenie-3-tochki-shema-podklyucheniya-prohodnogo-vyklyuchatelya

Проходной выключатель 3 точки. Схема подключения

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Как подключить 3 проходных выключателя. Схема подключения проходного выключателя с 3х мест 12

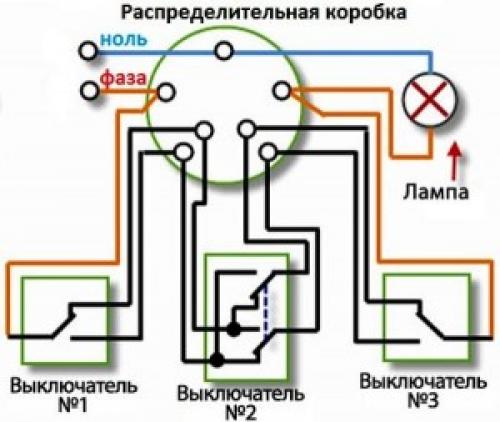

Схема подключения трех проходных выключателей

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели . При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два - для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.
