Как правильно подключить точечные светильники: пошаговая инструкция

Как правильно подключить точечные светильники: пошаговая инструкция

При установке и подключении точечных светильников подготавливают:

• термокольца;
• электрозажимы;
• дюбеля;
• перфоратор;
• провод ВВгнг 3*1.5 мм²;
• канцелярский нож;
• монтажная перфорируемая лента;
• плоскогубцы с длинным носиком;
• нож для зачищения проводов;
• строительная рулетка;
• обычная и с индикатором отвертка;
• строительная рулетка.

Закладная

В начале работ по установке спотов делают закладную. Есть для определенного размера и универсальные. Последний вариант предполагает необходимость вырезки отверстия, диаметром как у спота. Затем к ее нижней части примеряют корпус. Это позволит не допустить внештатных ситуаций при натягивании полотна потолка.

Замеряется максимальное расстояние между основным потолком и низом профиля. Это необходимо для отрезки перфорированной ленты. Потом выгибают перфорированную ленту, придавая ей вид в форме буквы «П». Диаметр спотов напрямую влияет на размеры. Затем лента фиксируется к закладной с помощью саморезов.

В завершении конструкцию прикрепляют к базовому потолку. С помощью перфоратора делают отверстия, а закладную прикручивают дюбелями.

Кабель

Питающий провод прокладывают перед натяжением потолочного полотна согласно трассе размещения световых точек. Как минимум сечение кабеля должно быть 1.5 мм². Даже при малых нагрузках нельзя использовать меньшее сечение. В месте расположения спота оставляют запас провода в виде маленькой петли, которую потом разрезают. Она должна опускаться на расстояние не менее 100 мм от потолка.

Зажимы и клеммники

Петлю из провода разрезают на две части, снимают изоляционный слой на 1 см, соединяют снова клеммником. Свободная клемма используется для подключения питающего провода к световой точке. Это подключение называется параллельным.

При использовании прокалывающих зажимов нет необходимости делать петлю из кабеля. Снимают лишь защитную оболочку сверху, при этом целыми остаются жилы внутри. Их заводят в верхнюю часть прокалывающего зажима и защелкивают устройство. Слой изоляции протыкают ножи в зажиме. Тем самым обеспечивается надежность. Провода подключаются с нижней части зажима аналогичным образом.

Термокольцо

Оно оберегает потолок от перегревания и дает возможность точно обрезать прорезь под спот. Термокольцо ставят с помощью специального клея после подсоединения кабеля на полотно. Оно изготовлено из термостойкого пластика и может выдерживать температуру до +90°С.

Главные функции изделия:

1. Защита потолка от температуры, которая исходит от спотов.
2. Механическая защита, то есть изделие не позволяет полотну расходится в месте разреза.

Клей равномерно наносят по периметру кольца. Все части должны быть проклеены. Для приклейки достаточно простого прижатия к потолку. Надавливать не нужно, иначе может съехать из-за клея. Потом аккуратно канцелярским ножом протыкают полотно. Внутри термокольца вырезают дырку.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для подключения точечных светильников

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

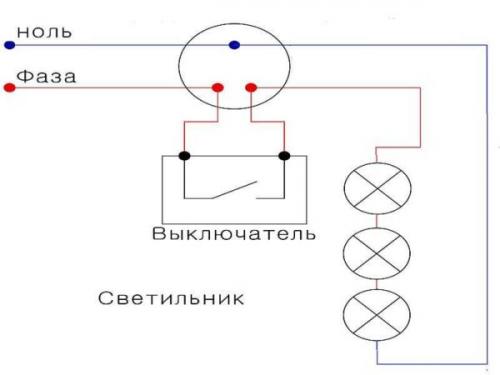

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

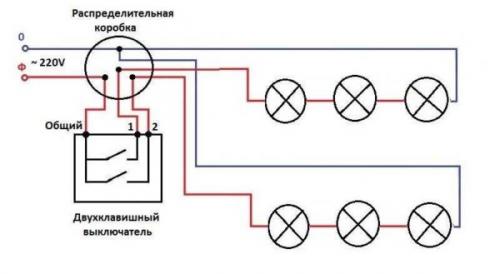

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Как определить полярность при подключении точечного светильника

9 мин.

Освещение

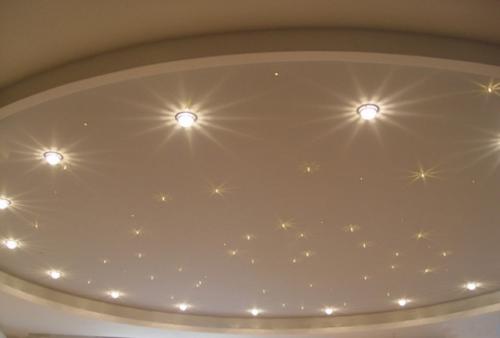

Точечное освещение — один из самых популярных способов оформления помещений. Оно может быть как основным, так и вспомогательным. Небольшие источники света помогают выделить зону, эффектные декоративные элементы, наиболее выигрышные участки стен, они же делают привлекательными потолочные конструкции. Универсальность, их компактность и экономичность — те причины, по которым многие хозяева отдают предпочтение именно этим приборам. Еще одно преимущество «точек» — их относительно простая установка. Однако перед монтажом мастерам нужно узнать о потенциальных схемах и о том, как подключить точечные светильники самостоятельно.

Разновидности устройств

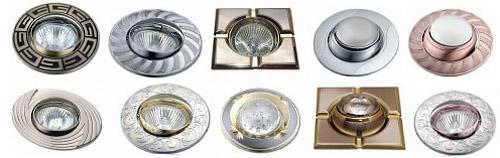

Второе их название — «споты», «точки» по-английски. Прежде чем разбираться в том, как подключить точечные светильники, надо познакомиться с видами конструкций. Вполне возможно, что хозяева еще не выбрали для себя идеальные осветительные приборы.

Виды источников света

В зависимости от них точечные светильники можно разделить на галогенные, люминесцентные и светодиодные приборы. Все они имеют разные эксплуатационные характеристики.

1. Галогенные лампы имеет более длительный срок службы, если сравнивать их с обычными устройствами с нитью накаливания. Они экологически безопасны, свет их максимально приближен к естественному, поэтому очень комфортен для глаз. Минусы этих приборов — нестабильность при перепадах напряжения и высокое энергопотребление.
2. Люминесцентные приборы — более удачливые «коллеги». Они дают возможность уменьшить счета за электроэнергию. Если сравнивать их с обычными лампами, то экономия ощутима: она составляет приблизительно 80%. Минус люминесцентных источников света — присутствие в колбе ртути, поэтому обращение с ними требует осторожности.

Светодиодные лампы лишены серьезных недостатков соперников, к преимуществам их относится более длительный срок эксплуатации. Эти изделия способны выдерживать серьезные скачки напряжения (до 60 В). Относительный минус светодиодных приборов — самая высокая цена, но она может быть оправдана их «долгожительством».

Варианты осветительных приборов по месту монтажа

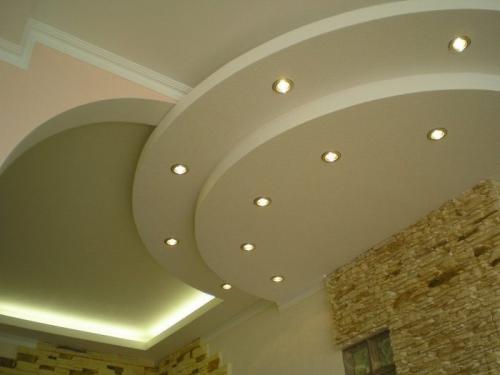

Небольшие источники света бывают встраиваемыми, внешними (накладными) или подвесными. Все приспособления имеют одну общую характеристику: она — небольшой угол рассеивания (около 30°). Поэтому чтобы обеспечить необходимое количество света, на каждый квадратный метр нужен как минимум один точечный светильник.

Какая схема подключения точечных светильников самая оптимальная

Итак, известная мощность каждого электроприбора в доме, известное количество осветительных приборов и точек освещения позволяют посчитать суммарную употребляемую мощность. Это не точная сумма, так как большинство значений для мощностей различных приборов являются усредненными. Поэтому к этой цифре стоит сразу добавить 5 % от ее значения.

Усредненные показания мощностей для распространенных электроприборов

И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:

• сечение 0,5 мм2 для проводов на освещения точечных светильников;
• сечение 1,5 мм2 для проводов освещения для люстр;
• сечение 2,5 мм2 для всех розеток.

На уровне бытового использования электричества такая схема смотрится вполне приемлемой. Пока на кухне одновременно не решил включиться холодильник и электрический чайник, в то время как вы там же смотрели телевизор. Такой же неприятный сюрприз настигает вас, когда вы включаете в одну розетку кофеварку, стиральную машинку и микроволновку.

Мощность электроприборов конечно полезная и очень важная характеристика, а главное она информативная. По ней и о расходе электричества можно судить, и о качестве работы прибора. Но мощность при выборе сечения провода электропроводки играет скорей роль посредника.

Общая таблица для выбора сечения кабеля по мощности

Таблица выбора сечения кабеля для открытой проводки

При использовании скрытой проводки необходимо выбирать провод с сечением на 25-30% больше, так как опасность возгорания увеличивается из-за быстрого его нагрева. Если по каналу проходит несколько токоведущих линий, то можно сечение увеличить и на все 40%.

Как правильно подключить несколько точечных светильников в цепь

Современные выключатели с диммером – это компактные устройства, при помощи которых можно установить разные режимы освещения. Они подходят для работы с системой «Умный дом», могут быть подключены для освещения только одной комнаты или квартиры. Особенностью подобного оборудования является постепенное, плавное включение светодиодных ламп с постепенным нарастанием и убыванием уровня освещения.

Производители предлагают разные варианты таких выключателей с диммерами. Самым простым и популярным является выключатель с поворотным механизмом. Но также встречаются электронные, кнопочные, дистанционные, с акустическим управлением.

Основным управляющим элементом выключателя света с регулятором является ручка. Ее нужно поворачивать в стороны для увеличения или снижения мощности освещения. Такой механизм подключается к 2-х жильному проводу в разрыв цепи. Установка возможна в подготовленную нишу или подрозетник сети 220В. Для монтажа применяются металлические упругие лапки, надежно удерживающие устройства на месте.

Контакты для диммерных и стандартных выключателей одинаковые. Один из контактов подключается к входной фазе, другой – к выходящей. Такие диммерные выключатели могут применяться с точечными светильниками, бра, настольными лампами и люстрами. Но перед подключением нужно убедиться, что лампы и осветительные приборы могут эксплуатироваться с регуляторами этого типа.

Производители снабжают устройства подробными инструкциями и схемами для подключения. Поэтому, монтаж обычно не вызывает никаких вопросов. Найти инструкцию можно на корпусе регулятора или на коробке. Особенности управления зависят от конструкции. Для простых поворотных обычно используется ручка, которая предусматривает три и более положений. Для кнопочных существует несколько вариантов – от короткого нажатия, до удерживания клавиши в течение нескольких секунд и плавного изменения мощности свечения. Некоторые модели имеют дистанционные пульты.

Как выбрать подходящий провод для подключения точечных светильников по мощности и длине

Неисправности светодиодных светильников могут возникать по разным причинам, и их решение зависит от конкретной ситуации. Перечислим наиболее распространенные причины, по которым не включается светодиодная лампа:

• выход из строя светодиодов;
• некорректная работа драйверов;
• нештатное срабатывание защиты;
• недостаточный теплоотвод;
• неправильное подключение;
• воздействие окружающей среды;
• износ материалов;
• проблемы с питанием.

Теперь давайте подробнее рассмотрим, как правильно проверить светодиодный светильник на работоспособность, а также как можно устранить каждую из этих неисправностей.

Выход из строя светодиодов

Светодиоды имеют ограниченный срок службы и со временем могут перестать работать. Это может быть вызвано естественным износом, некачественными компонентами или в результате резкого скачка напряжения в сети.

Диагностика светодиодов:

• визуальный осмотр (светодиоды светильника не должны мигать или светиться слишком слабо);
• проверка с помощью мультиметра (если светодиод исправен, он должен давать стабильное напряжение).

При обнаружении неисправных светодиодов потребуется их замена. Эту работу лучше доверить специалистам. Неправильный ремонт может лишь ухудшить ситуацию и даже повредить другие компоненты светильника.

Некорректная работа драйверов

Как мы уже сказали выше, драйверы отвечают за контроль питания светодиодов. Если не работает диодный светильник, нужно мультиметром провести проверку напряжения и тока. Для этого нужно отсоединить светильник от питания и отключить провода, идущие к светодиодам. Затем подключите мультиметр к выводам драйвера и включите светильник. Если напряжение и ток не соответствуют спецификациям, указанным на драйвере, это может быть признаком его неисправности.

Визуально определить проблему можно по следующим признакам:

• периодическом мерцании света;
• неравномерному освещению;
• полному отключению светильника.

Полезная информация. Важно помнить, что драйверы светодиодных светильников имеют критическое значение для стабильной работы светильника, и их замена или ремонт должны выполняться с осторожностью и с соблюдением правил безопасности.

Нештатное срабатывание защиты

Многие светильники имеют защитные механизмы, которые могут выключить светильник в случае перегрева или короткого замыкания. Иногда защита может срабатывать в результате не правильно выбранных условий эксплуатации. Из-за этого иногда перегорают светодиодные светильники. Поэтому важно обеспечить правильные условия работы и электробезопасность.

Устранение этой проблемы:

• проверка проводов и соединений на наличие коротких замыканий;
• установка светильника в место с лучшей циркуляцией воздуха;
• замена источника питания, соответствующего требованиям светильника.

Недостаточный теплоотвод

Неисправности светодиодных светильников, вызванные недостаточным теплоотводом, могут привести к перегреву светодиодов и других компонентов. Это существенно снижает срок их службы.

Для диагностики можно предпринять следующие шаги:

• Визуальную проверку. Посмотрите на светильник во время его работы. Если светодиоды перегреваются, они могут светиться менее ярко или мерцать.
• Измерение температуры. Используйте инфракрасный термометр для измерения температуры корпуса светильника. Если она превышает рекомендуемые значения, это может свидетельствовать о перегреве.

Устранение данной неисправности светодиодного светильника можно выполнить путем улучшения системы охлаждения светильника. К примеру, можно добавить дополнительные радиаторы, установить вентиляторы или увеличить количество вентиляционных отверстий в корпусе. Если светильник постоянно перегревается из-за высокой нагрузки, можно уменьшить количество активных светодиодов. Кроме того, можно приобрести диммер. С его помощью можно снизить уровень яркости.

Неправильное подключение

Чтобы исключить неправильное подключение, обязательно проверьте соответствие полярности. Все провода должны быть правильно подключены к соответствующим клеммам или разъемам. Если напряжение или полярность неверны, это может быть причиной неисправности.

Важно! При проверке подключения требуется строго соблюдать правила. Всегда отключайте светодиодный светильник от источника питания перед проведением диагностики или каких-либо ремонтных работ.

Воздействие окружающей среды

Сложные условия окружающей среды (повышенная влажность, пыль, вибрации и низкие температуры) могут повлиять на работу светодиодных светильников.

Как подключить точечные светильники к диммеру

Драйвером называют стабилизированный источник питания постоянного тока или напряжения. Его подбирают под определенную нагрузку. Драйвер идеально подходит для светодиодных лент, LED-линеек, нескольких мощных светодиодов, соединенных параллельно.

Драйверы бывают нескольких видов:

• Электронные. Устройства имеют в составе транзистор и электролитический конденсатор. Их можно использовать с мощными светодиодами. Для электронных драйверов характерно высокое КПД. Единственный минус – высокая стоимость.
• С конденсаторами. Стоят дешевле и характеризуются максимальным КПД. Недостатки – пульсация и низкий уровень безопасности. Модели подходят для недорогих светодиодных светильников.
• Диммируемые. Драйвер обеспечивает регуляцию интенсивности светового потока. Устройство устанавливают между источником света и стабилизатором.

Для более сложных конструкций потребуется полноценный драйвер со стабилизированным выходным током, который в этом случае является главным параметром, а напряжение может варьироваться. Драйверы выпускаются для питания от сети 220 В или от бортовой сети авто 12 вольт.

Перед тем как выбрать драйвер для светодиодного потолочного или настенного светильника, важно знать мощность всей конструкции, количество светодиодов (лучше, чтобы они были одинаковыми) и схем у их включения. На корпусе прибора нужно проверить указанное входное и выходное напряжение, номинальный ток. Также обратите внимание на степень защищенности корпуса.
