Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли. Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие).

Пошаговая инструкция , как сделать монтаж ливневой водосточной системы своими руками:

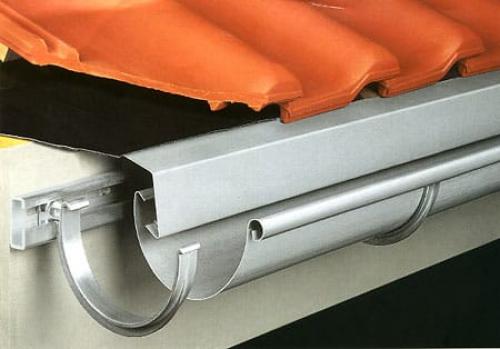

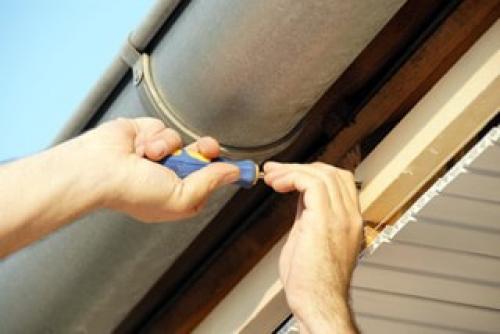

1. Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
2. Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
3. Рекомендации специалистов по монтажу кронштейнов:
   • Обязательно нужно соблюдать среднее выбранное расстояние. В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
   • В среднем шаг крюков составляет не более половины метра;
   • Общий уклон нужно делать постепенно, без резких переходов.
4. Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения. Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;



   Фото — водоприемная воронка

5. В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;

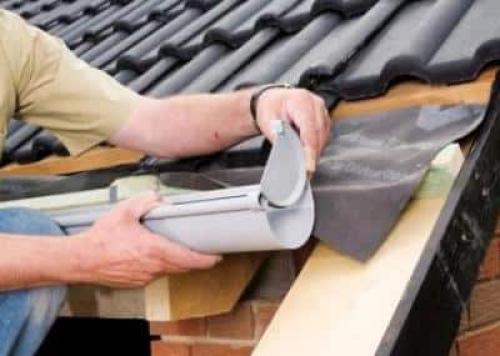

6. Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;
7. Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;



   Фото — заглушки

8. Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;



   Фото — хомуты

9. После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;



   Фото — колено

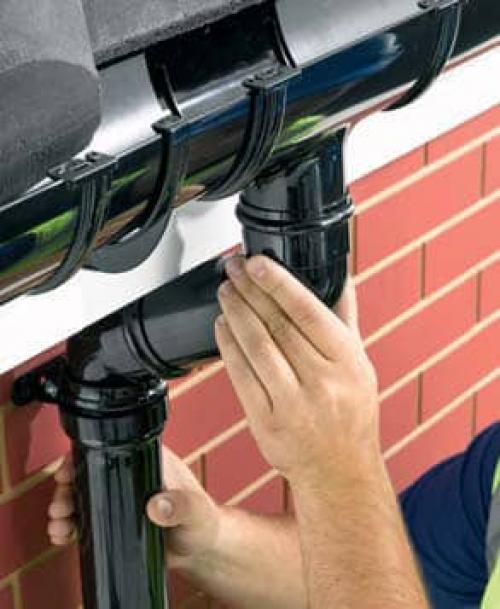

10. Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
11. Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
12. Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Водосток своими руками из бутылок. Порядок работ

При соблюдении рекомендаций и последовательного выполнения работ, можно без особых трудностей изготовить водоотведение для пластиковых бутылок:

1. Для создания водостока необходимо сначала замерить длину, создать чертеж и подсчитать количество бутылок и наклон. Если длина стороны дома больше 4 м, то из пластиковых бутылок водосток может не получиться.
2. Для удаления этикеток и следов клея с материала будущих желобов и труб необходимо замочить их в растворе моющего средства. Этот процесс позволит достичь приятного внешнего вида водоотвода.
3. Для создания желобов водостоков с крыши можно использовать центральные части бутылок без дна и горлышка. Просто разрезав бутылки вдоль на две половины, можно получить нужные заготовки.
4. Далее, эти заготовки скрепляются между собой при помощи приготовленного степлера, при этом ширина соединения должна составлять 1-1,2 см. Количество скоб определяется опытным путем, но обычно достаточно трех на одно соединение. Если нет степлера, то можно соединить элементы при помощи вязальной проволоки, предварительно проделав в бутылках маленькие отверстия для нее.
5. Для герметизации швов можно использовать обычный детский пластилин, дешевый герметик или липкую ленту. После изготовления желобов необходимо закрепить их на стене или крыше. Для этого на расстоянии 20-30 см друг от друга с помощью дрели или шуруповерта делаются отверстия в крыше или стене. Затем шилом или тем же шуруповертом делаются отверстия на пластиковой конструкции желоба. Крепление элементов водостока осуществляется при помощи предварительно заготовленной проволоки.
6. Для сбора воды по желобам необходимо изготовить вертикальные водостоки. Для небольшого дома достаточно 2-3 таких труб, однако иногда устанавливают только одну вертикальную трубу. Изготовление водостоков не менее просто, чем изготовление желобов. Сначала из центральной части делается цилиндр, который уже знаком нам. Затем отрезается дно и горлышко у второй бутылки так, чтобы сужающаяся часть могла вставляться в приготовленный цилиндр. Затем на верхушку устанавливается еще одна труба и так далее по той же схеме. Элементы также можно соединить между собой степлером или проволокой.

Водосток своими руками из канализационных труб. Из чего можно сделать слив с крыши своими руками

Для изготовления устройства своими руками можно использовать несколько видов материалов.

1. Оцинкованная листовая сталь . Очень удачный выбор, если есть специальные приспособления и станки для изготовления труб, колен, воронок и прочих элементов конструкции. Кроме того, надо обладать опытом работы жестянщиком или хотя бы иметь представление о таком производстве. Большинство обыкновенных людей с жестяными работами незнакомо и листовую оцинкованную сталь для изготовления водосточных систем выбирают редко.

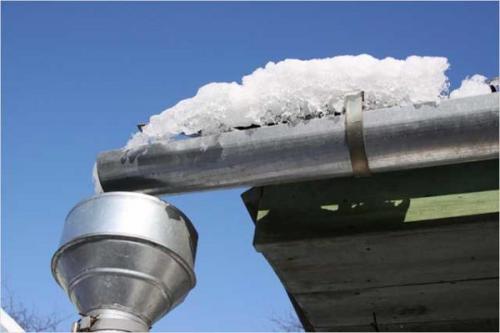

   Слив с крыши стальной

2. ПЭТ бутылки. Мягко говоря, это очень странный выбор. Приспособить их, конечно, можно, но для этого потребуется не один день. Работать такая конструкция будет кое-как и только до первого порыва ветра, внешний вид странный. Одним словом, не стоит терять время.

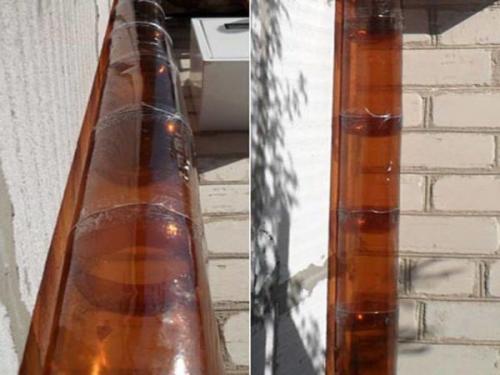

   Водосток из пластиковых бутылок

3. Канализационные пластиковые трубы. С этим материалом можно заниматься, водосливные системы имеют неплохой внешний вид и отлично справляются со своей задачей. Самость канализационных труб намного меньше, чем цена готовой водосливной системы.

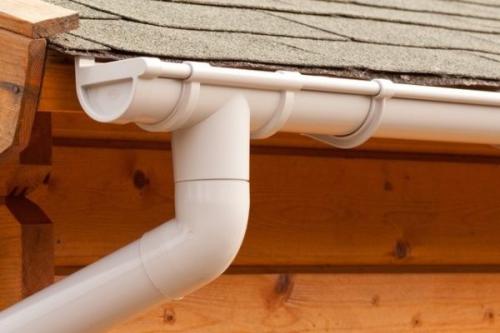

   Пример пластикового водостока

Такому положению дел есть объективные причины.

1. Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
2. Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
3. Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.

Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.

Как сделать водосток на земле. Назначение дренажой системы вокруг дома

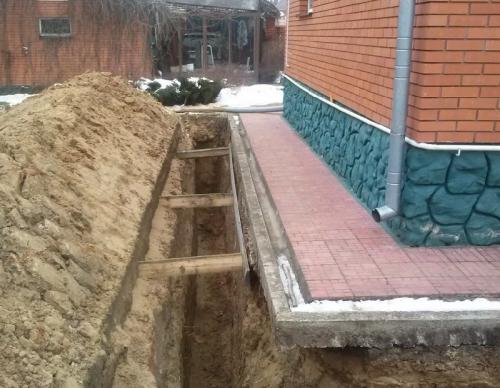

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

• Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
• Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
• Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
• Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Изготовление водостоков из оцинковки. Изготовление водосточной системы для кровли

Плюсы водосточных систем из оцинкованной стали:

1. Водостоки оцинкованные — это отличное качество по минимальной цене. Они отличаются прочностью, долговечностью и презентабельным внешним видом.
2. Металл, применяемый при изготовлении водостоков, не разрушается под воздействием перепадов температур, прямых солнечных лучей.
3. Если металлическая водосточная система покрыта слоем цинка и дополнительно окрашена. Поэтому можно не опасаться коррозийных процессов в течение 20-50 лет, в зависимости от климатических условий.
4. Стальные конструкции выдерживают без деформации давление снега, льда в зимнее время.
5. Вы можете заказать оцинкованный водосток одного из 213 цветов из палитры RAL. Можно выбрать стандартный, металлизированный или флуоресцентный эффект.
6. Для изготовления креплений используется прочный металл, в том числе и с ребрами жесткости.

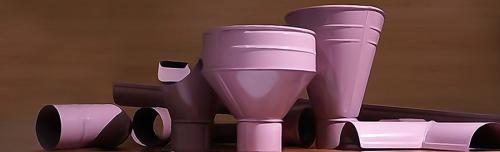

Состав металлической водосточной системы:

Желоб
В него попадает вся вода, стекающая со скатов крыши. Стандартная длина желоба 1,25 м или 2 м. По нему вода стекает в канадку или водосборную воронку.

Заглушка желоба
Ее применяют для герметизации торцов желоба в углах здания, там, где нет воронок.

Угловой желоб
Устанавливается в углах кровли. Мы изготавливаем данный вид продукции с углом поворота 90⁰или 135⁰.

Канадка проходная
Эта деталь помогает сконцентрировать водные потоки одной точке и направить их в выпускную воронку. В составе канадки различают желоб, воронку и заглушки.

Крепеж желоба (длинный)
При помощи данного элемента желоб крепится к кровельному пирогу. Сгиб крепежа производится с учетом угла наклона кровли.

Крепеж желоба (крюк)
Отличается небольшой длиной. Предназначен для монтажа на торцевой части здания.

Воронка выпускная
Через данную деталь вода из желоба попадает в водосточную трубу. Входит в состав канадки проходной.

Воронка водосборная
Данный элемент необходим, чтобы отводить ливневые стоки на углу здания. Может иметь форму цилиндра или конуса.

Труба водосточная
Изготавливается с длиной 0,6, 1 или 2 метра. По трубе вода стекает с кровли на землю или в дренажную систему. Подключается ко всем типам воронок.

Колено соединительное
Стандартное изделие имеет угол 90⁰или 135⁰. Применяется, если водосточную систему нужно обвести вокруг всей крыши дома.

Колено сливное
Через эту деталь вода из трубы попадает на землю или в дренажную систему.

Кронштейн трубы водосточной
Крепежный элемент, помогающий трубе удерживаться рядом со стеной дома. Другое его название — хомут.

Усиленный кронштейн трубы водосточной
Применяется, если трубу необходимо разместить на удалении от стены дома. Дополняется ребрами жесткости.

Монтажники говорят о том, что изготовлением водосточной системы и кровли, всех деталей и элементов должна заниматься одна компания. В этом случае не будет разнооттеночности, несовпадения размеров. Не придется отдельно докупать крепеж и кронштейны. В нашей компании вы можете заказать все необходимое, включая материалы для перекрытия кровли.

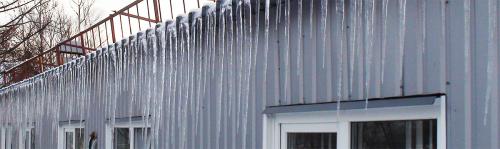

Последствия отказа от системы водостоков

Разрушение здания

Если желоба и трубы не установлены, влага от дождя, таяния снега бесконтрольно стекает по стенам здания. Намокают бетон, кирпичная кладка, штукатурка, и со временем они начинают разрушаться. Во внутренней структуре, на поверхностях образуется плесень, развиваются колонии грибка.

Выход из строя отмостки

Даже если вы оформили бетонную отмостку при помощи бетонного раствора, плитки, заасфальтировали территорию вокруг дома, постоянно льющаяся вода разрушающе действует на любые покрытия. В данном случае капли не точат, а очень быстро разрушают камень.

Размывание грунта

На дачах, за городом дома часто строят без отмостки. Если при этом отсутствует еще и водосточная система, вода с крыши будет размывать грунт и разрушать фундамент. И потому неизбежно появление трещин и перекосов.

Монтаж оцинкованных водостоков. Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостокаИсточник krovlyakryshi.ru

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.
