Обратный клапан водяной. Виды обратных клапанов

02.11.2021 в 14:19

Обратный клапан водяной. Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Обратный клапан водяной. Виды обратных клапановСамая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

Обратный клапан водяной. Виды обратных клапановВ данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

  1. Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
  2. Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

Обратный клапан водяной. Виды обратных клапановВ обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Обратный клапан для воды для насоса. Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

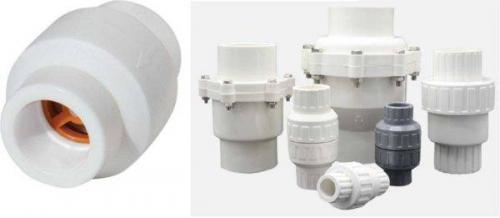

Обратный клапан для воды для насоса. Материалы, маркировка, размеры

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

  • Тип
  • Условный проход
  • Условное давление
  • ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

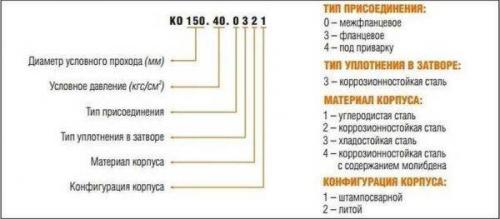

Обратный клапан для воды для насоса. Материалы, маркировка, размеры

Возвратный клапан для воды: маркировка по ГОСТу

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Источник: https://postroivsesam.info/stati/zadvizhki-dlya-vodoprovoda-zadvizhka

Предохранительный клапан. Предохранительные клапаны прямого действия

Обратный клапан водяной. Виды обратных клапанов 05

В клапанах прямого действия на запорно-регулирующий элемент с одной стороны действует усилие пружины, с противоположной - сила давления жидкости.

Пружину в таких клапанах называют силовой, т.к. именно она оказывает силовое воздействие, удерживающее запорно-регулирующий элемент до момента открытия.

Предохранительный клапан седельного типа, рассмотренный ранее, является примером клапана прямого действия. К этому же типу относят клапаны золотникового типа.

В исходном состоянии золотник 3, установленный в корпусе 1, перекрывает каналы в напорной и сливной линиях. При увеличении силы давления до величины превышающей усилие пружины 2, золотник будет перемещаться вверх, открывая канал для прохода потока из напорной линии в сливную.

Характеристика клапана прямого действия

Обратный клапан водяной. Виды обратных клапанов 06

Характеристика предохранительного клапана прямого действия имеет достаточно большой подъем.

Клапаны прямого действия склонны к автоколебаниям. При больших расходах и высоких давлениях размеры пружины должны быть очень большими.

Устройство демпфирования

Обратный клапан водяной. Виды обратных клапанов 07

На работу предохранительного клапана влияют не только статические, но и динамические нагрузки.

Для снижения негативного влияния автоколебаний подпружиненного запорно-регулирующего элемента в предохранительных клапанах прямого действия используют устройства демпфирования.

Наиболее распространенным устройством демпфирования является - демпфирующий поршень , который жестко связан с запорно-регулирующим элементом.

Для демпфирования в поршне может быть выполнен узкий канал или снята лыска, как в примере показанном на рисунке.

Во время движения поршня жидкость движется в малом зазоре. При этом возникает демпфирующее усилие направленное в сторону противоположную движению поршня.

В конструкции большинства современных гидравлических предохранительных клапанов прямого действия присутствует демпфирующий поршень .

Обратный клапан для канализации. Для чего и кому он нужен

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения —  квартиры нижних этажей в многоэтажках, особенно — в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться —  пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан ставить — «на всякий случай».

Обратный клапан для канализации. Для чего и кому он нужен

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Источник: https://stroyvsepodryad.info/novosti/ustanovka-obratnogo-klapana-na-ventilyaciyu-dlya-chego-nuzhen-obratnyy-klapan

Клапан обратный межфланцевый. Конструктивные особенности и характеристики

Межфланцевый клапан, как и все обратные клапаны, используется для того, чтобы блокировать поток газовой или жидкой среды, если он начнет двигаться не в том направлении. Другими словами, это своего рода запорное устройство. Обратные межфланцевые клапаны, в отличие от многих других, могут устанавливаться как в горизонтальном, так и в вертикальном положении. В зависимости от особенностей своей конструкции они могут быть:

  1. пружинными;
  2. пневматическими, изготовленными из нержавеющей стали;
  3. двухстворчатыми муфтовыми, сделанными из чугуна;
  4. поворотного типа, выполненными из нержавейки.

Устройство межфланцевого двухстворчатого обратного клапана

Процесс монтажа для межфланцевых затворов всех вышеперечисленных категорий одинаков и не вызывает особых сложностей.

Среди достоинств, которыми обладают клапаны обратные, относящиеся к межфланцевому типу, следует отметить и компактные габариты, что дает возможность использовать их в стесненных условиях, где применить другие клапанные изделия не представляется возможным. Благодаря использованию таких компактных клапанов можно уменьшить длину и другие параметры монтируемой системы, что актуально во многих ситуациях.

Устройство одностворчатого обратного межфланцевого клапана

Существует несколько наиболее распространенных модификаций межфланцевых обратных клапанов, каждая из которых отличается определенными техническими характеристиками. Так, если говорить о моделях таких устройств, то среди них следует выделить:

  • 19С53НЖ – устройства, которые отличаются простотой в эксплуатации и обслуживании;
  • 16Ч42Р – межфланцевые клапаны обратного типа, которые изготавливаются из особо прочных материалов;
  • РУ16 – модели, которые характеризуются высокой надежностью создаваемого с их помощью соединения.

Источник: https://stroika-i-remont.info/stati/obratnyy-klapan-na-110-trubu-kanalizaciya-chto-iz-sebya-predstavlyaet-obratnyy-klapan-dlya

Обратный клапан для насосной станции — виды, назначение, правила монтажа





При обустройстве автономной системы водоснабжения  мастер   сантехник  тщательно подбирает не только  насос , но и разнообразную защитную  трубопроводную арматуру . Среди важных приспособлений одно из значимых мест занимает обратный клапан для насосной станции, который помогает поддерживать стабильное  давление в гидросистеме . Он предотвращает преждевременный износ насосного оборудования и предупреждает сбои в работе.





Виды и назначение обратно-запорной арматуры





Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Обратите внимание!  Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении. Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад

На рынке есть  модели насосных станций , в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.



Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.



В зависимости от места установки в схеме системы водоснабжения  обратные клапаны подразделяются  на:



  • Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
  • Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы  насосной станции  отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях «сухого хода» станут разрушаться  уплотнители . Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратите внимание!  Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.



В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.



Обратите внимание!  При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.



Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.



Донный обратный клапан



Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.



По конструктивной специфике донные обратные клапаны подразделяются на:



  • Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.
  • Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Видео обратный клапан в системе водоснабжения
