Установка обратного клапана на вентиляцию. Для чего нужен обратный клапан

Установка обратного клапана на вентиляцию. Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

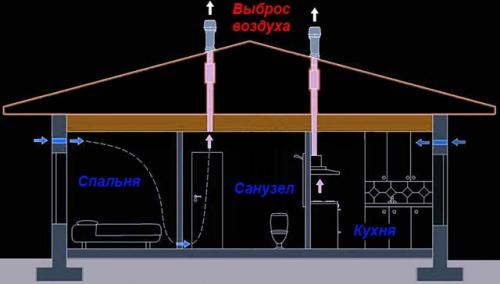

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнаты

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Установка обратного клапана на вентиляцию вертикально. Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнаты

Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Как установить обратный клапан для вентиляции. Положение в вентиляционной системе

Рассмотрим ситуацию, когда включение принудительного воздухообмена изменяет направление потока в системе канальной вентиляции. Возьмем часто встречающийся случай, когда вытяжка на кухне и вентилятор в душевой присоединены к одной вентиляционной шахте.

Классическая схема размещения обратных клапанов в квартире с одним вентиляционным выходом. При таком решении возникновение обратной тяги невозможно

Если топология вентиляционных каналов более сложная, то правило размещения обратного клапана можно сформулировать так: клапан устанавливают после каждой точки входа воздуха и до ближайшего разветвления канала. Точное местоположение не принципиально, его выбирают исходя из удобства монтажа. Это решение обеспечивает отсутствие обратной тяги при любом сочетании включенных вытяжек и вентиляторов.

Чтобы при неработающей вытяжке предоставить возможность для оттока воздуха из помещения, делают ответвление от канала. Оно должно функционировать так, чтобы пропуск потока был только в сторону вентиляционной шахты, поэтому его снабжают обратным клапаном.

Так как установить клапан на канал возле вытяжки можно под разными углами, то необходимо уяснить, что ответвление не должно являться препятствием для движения воздуха. Высокая скорость потока в сочетании с дополнительным сопротивлением создаст нагрузку на мотор вентилятора и будет способствовать образованию шума.

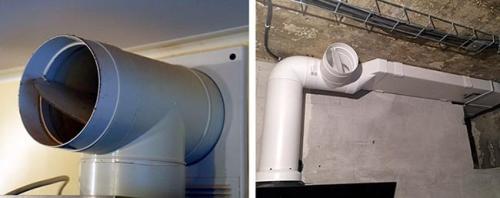

Установить обратный клапан можно разными способами. На представленных фотографиях показаны наиболее распространенные варианты правильного монтажа этого устройства

Отводок с клапаном можно установить в любом месте от вытяжки – это непринципиально. Чаще всего его размещают возле шахты, так как заменить угол на тройник можно без изменения длины остальных элементов вентиляционного канала.

Обратный клапан для канализации. Для чего и кому он нужен

Назначение обратного клапана для канализации — перекрыть поток жидкости, идущий в обратном направлении. В связи с этим вырисовывается основная область применения —  квартиры нижних этажей в многоэтажках, особенно — в домах старой застройки.

В многоэтажных домах владельцы квартир на первых этажах очень часто имеют проблемы с унитазами, из которых вытекает содержимое канализации. Засор происходит обычно где-то в «лежаках» — горизонтальных трубах в подвале. Тогда все содержимое поднимается по трубе до первого ответвления и выливается через первую доступную точку — унитаз, проливается на пол, иногда заполняются даже ванны и умывальники. Вот для решения этой проблемы и надо ставить обратный клапан на канализацию. Он отсечет обратный поток, идущий к вам в квартиру. Правда, проблема появится у тех, кто живет этажом выше — фекальные воды могут подняться даже туда. Тогда им тоже придется ставить обратный канализационный клапан. Выше этого уровня столб стоков обычно не поднимается — он продавливает пробку, все уходит.

Однако жителям высоких этажей не стоит радоваться —  пострадать могут и они. Иногда засоры случаются где-то между этажами. Приходит это в основном из-за нарушений правил эксплуатации канализацией — кто-то спускает предметы, которые не должны там находиться, они застревают, образуется пробка. В этом случае могут «зафонтанировать» унитазы на любом этаже — зависит от того, где образовался засор. Так что и на любом этаже, кроме последнего, имеет смысл поставить обратный клапан ставить — «на всякий случай».

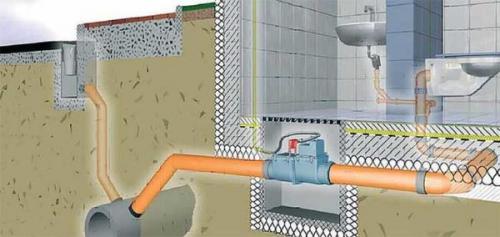

Пример установки в частном доме

Третья группа потребителей — владельцы частных домов. В принципе, канализация частного дома должна быть спроектирована так, чтобы обратный ход стоков был невозможен. Даже если и так, многие предпочитают перестраховаться, чем потом выгребать дурно пахнущие «сокровища» из дома. Обратный клапан на канализацию в частном доме выполняет еще и другую функцию — не дает через канализационную трубу проникнуть грызунам и другой живности.

Источник: https://stroika-i-remont.info/novosti/obratnyy-kanalizacionnyy-klapan-110-chto-iz-sebya-predstavlyaet-obratnyy-klapan-dlya

Вентиляционный обратный клапан для естественной вентиляции. Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

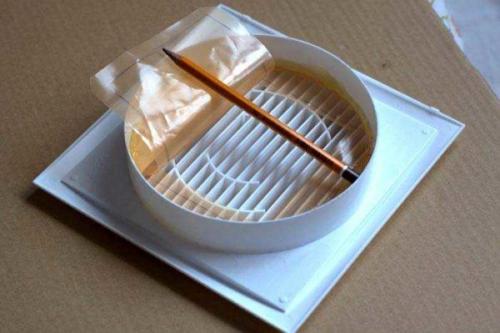

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как установить обратный клапан на канализацию. Детальная характеристика различных моделей затворов

Подъемные или оборотные клапана – это самый простой тип устройства. Они герметичны, однако довольно часто случаются заедания механизма при попадании загрязнения.

Принцип их работы состоит в перемещении специального затвора – золотника. Наилучший эффект такие устройства имеют при установке на горизонтальных участках трубопровода.

Подъемный или оборотный клапан

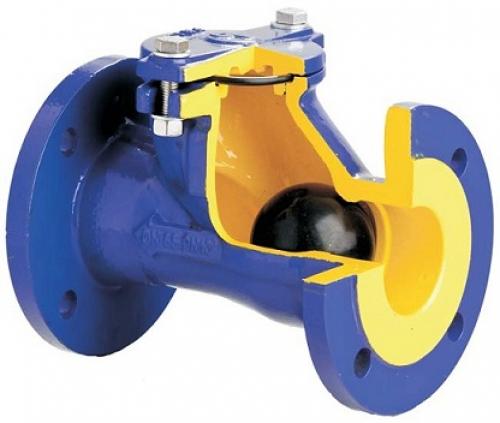

Принцип работы шаровых устройств состоит в перекрытии трубы с помощью шарового механизма, который приводит в действие пружина. Такие устройства не рекомендуется монтировать в стояк 110 мм, они подходят лишь для сантехнических приборов с малым диаметром труб.

Шаровой обратный клапан

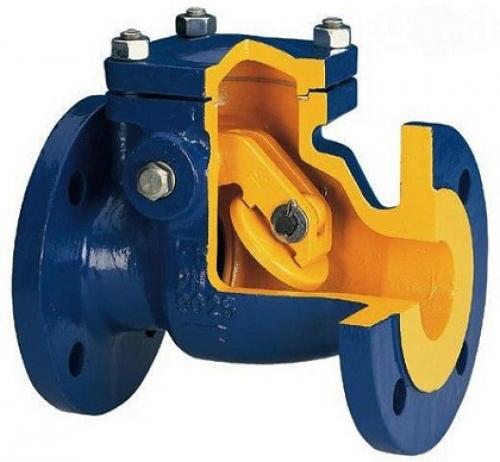

Поворотные механизмы используют золотник или специальную захлопку для приведения в действие рычага, что перекрывает поток воды. Бывают простые поворотные устройства, что возвращают золотник в исходное положение с помощью сильного гидравлического удара, и безударные, что подходят для канализационных систем с высоким давлением и большим объемом проходимой жидкости.

Поворотный обратный клапан

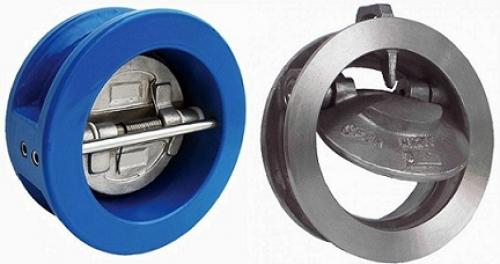

Наибольшей популярностью пользуются межфланцеые механизмы для затвора. Главное отличие от других моделей состоит в отсутствии фланцев для крепления с трубопроводом, за счет чего устройство легче и короче своих аналогов.

Межфланцевый обратный клапан

Межфланцевые обратные клапана имеют наименьший вес и являются самыми простыми в монтаже.

Данные изделия могут располагаться в канализационной системе, как в вертикальном, так и в горизонтальном положении. Для соединения с фланцами трубопровода используются специальные прокладки, что соответствуют перекачиваемому материалу.

Канализационные обратные затворы используются в квартирах и офисах. Они монтируются как в общий канализационный стояк, так и на каждый сантехнический прибор в отдельности (раковину, умывальник, ванну, душевую кабину).
