Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет.с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждыйоснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

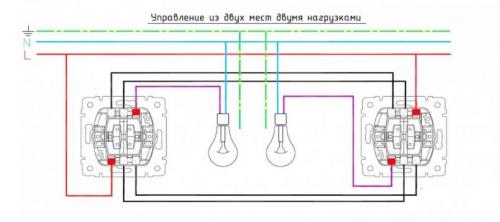

2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

Перекрестный двухклавишный выключатель схема подключения с 3 мест. Как правильно подключать проходные выключатели?

Процедура подключения проходного выключателя в большей степени зависит от того, как схема при этом была выбрана. Существует несколько схем подключения: с 2, 3 или несколькими местами выключения одного светильника.

Перед началом основных работ следует провести определенную подготовку:

1. Создаем схему подключения. Схема подключения должна содержать информация о том, где будет расположен кабель и другие элементы.
2. Проводим разметку того , как будут проложены кабеля, и где будут расположены распределительные коробки, а также выключатели. Подобная работа позволит значительно упростить дальнейший процесс организации системы включения света. Разметка выполняется при помощи карандаша или мела.
3. Нужно подготовиться к тому , что будет проведена работа по созданию штроб и ниш под подрозетник. Во время проведения работы образуется много пыли и мусора. Поэтому следует позаботиться о состоянии мебели и других элементах интерьера.
4. В подготовительные работы также можно отнести сам процесс образования штроб и посадочных мест. Аккуратные штробы можно получить при помощи болгарки, которой по разметке делаются надпилы. Затем, при помощи перфоратора создается штроба под кабель. Сделать нишу под подрозетники можно при помощи обычной или специальной насадки для перфоратора.
5. Работы предусматривают подключение цепи к источнику электроэнергии. Следует позаботиться о том, чтобы после отключения энергии ее никто не включил случайно. Этому моменту стоит обратить особое внимание.

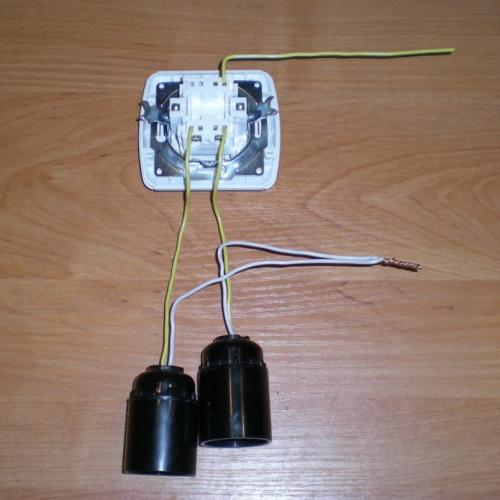

Что такое перекрестный выключатель. Конструкция перекрестного выключателя: особенности применения и советы, как выбрать перекрестный выключатель. 150 фото идей использования

Перекрестный выключатель – устройство, предназначенное для применения в электрических коммуникационных схемах. Часто устанавливается при необходимости управления осветительными приборами из разных мест.

В большинстве случаев перекрестные выключатели устанавливаются как дополнительные устройства к имеющимся проходным выключателям. Перекрестные коммутаторы предназначены для использования только в комплексе с проходными выключателями.

Конструктивные особенности перекрестных выключателей

Перекрестный выключатель (коммутационный аппарат) позволяет объединить электрические цепи, напряжение тока в которых не выше 250 В. Приборы в традиционном исполнении ориентированы на применение в теплых помещениях с нормальным уровнем влажности, и производятся в соответствии с классом защиты IP20.

По внешней конструкции такие выключатели практически не отличаются от обычных приборов для управления освещением. Но, внутренняя схема перекрестного выключателя значительно отличается.

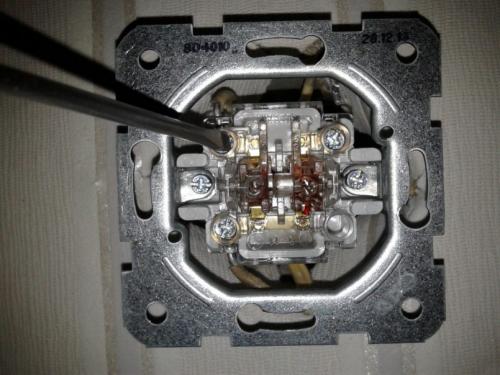

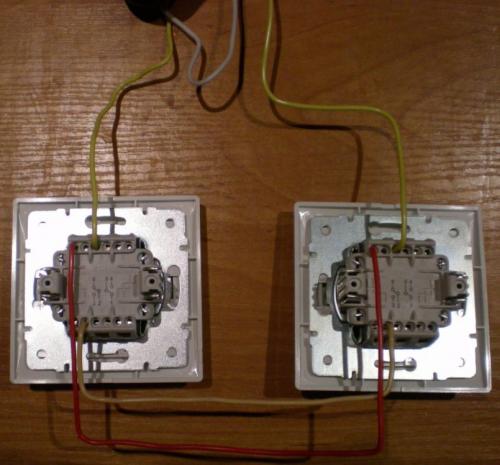

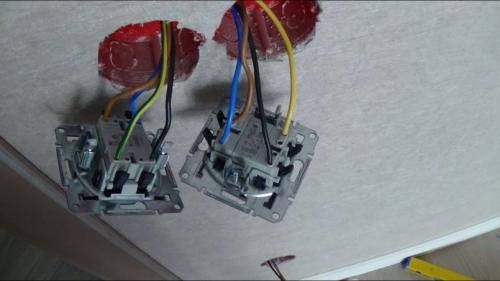

Монтаж перекрестных выключателей осуществляется аналогично обычным приборам. Устройство может быть установлено встраиваемым или накладным способом.

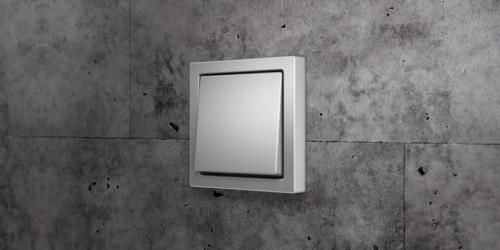

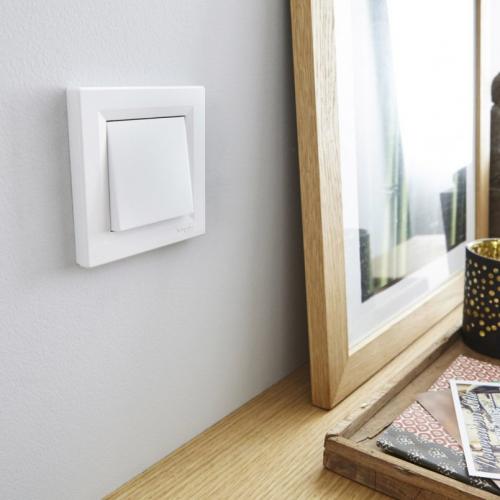

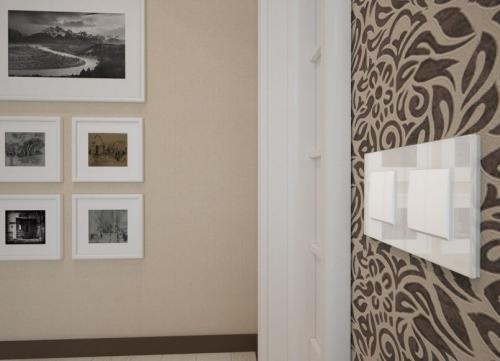

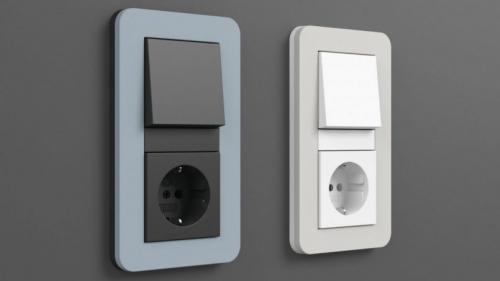

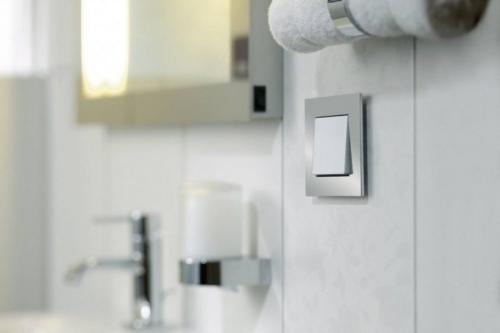

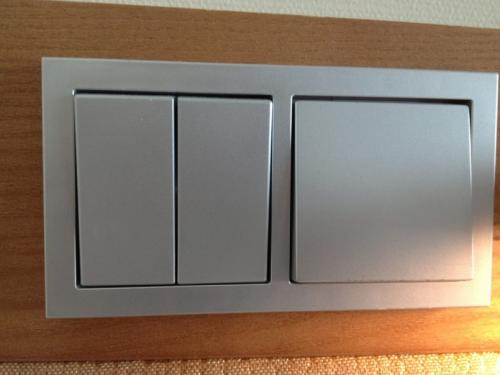

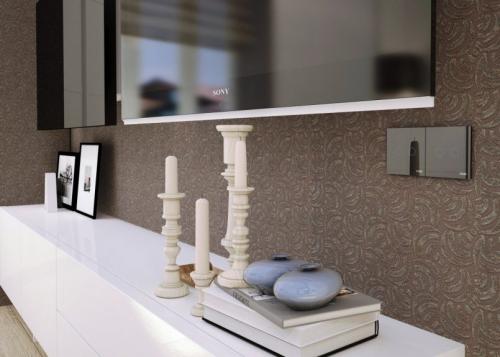

Современные выключатели производятся из специальных полимерных материалов, не поддерживающих горение, поэтому отличаются высоким уровнем пожарной безопасности. Как видно по фото перекрестного выключателя, внешнее исполнение изделия может быть самым разным. Это позволяет подбирать коммутационные приборы под стилистику помещения.

Устройства, рассчитанные на ток в 10 А базируются на быстрозажимных контактах. Выключатели для тока в 16 А оснащаются зажимами клемм на винтах. Как правило, клеммы фазы и нуля выполнены в разных расцветках, для удобства монтажа.

Клеммы приборов позволяют подключать как одножильные, так и многожильные провода. Большинство устройств для одножильных проводов рассчитаны на сечение не более 2,5 мм2. Модели для многожильных проводов с нагрузкой до 16 А позволяют использовать проводники с сечением до 4 мм2.

Схемотехника перекрестных выключателей

Все перекрестные коммутаторы построены на основе единой схемы. Но, конструктивное исполнение может быть разным, в зависимости от количества групп контактов. Наиболее распространенные модели (с 1 клавишей) оснащаются 2 подвижными и 4 неподвижными клеммами.

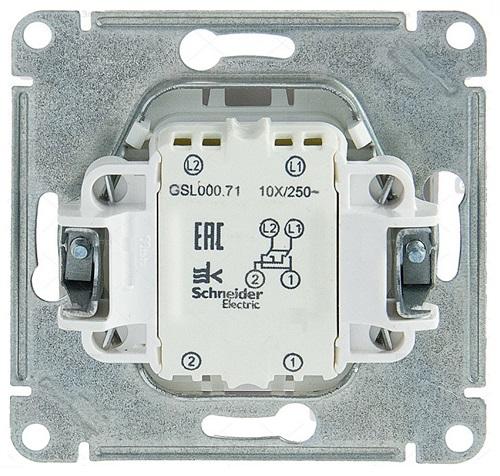

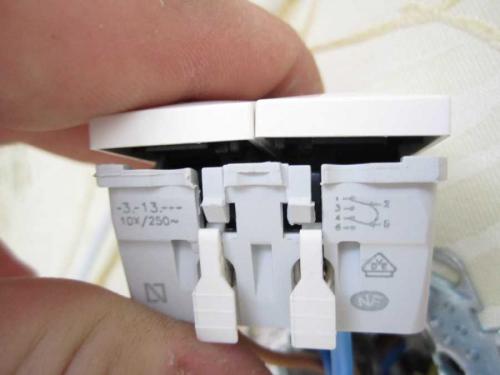

Схематика конкретного прибора обычно нанесена на обратной стороне корпуса. Перекрестные устройства с 2 или 3 клавишами имеют более сложную схему, предусматривающую 4-6 плавающих и 8-12 стабильных контактов.

Перекрестные выключатели всегда устанавливаются вместе с парой традиционных коммутаторов. Поэтому, подбирая такой прибор необходимо учитывать количество рабочих контактов. Промежуточные выключатели всегда имеют минимум 4 рабочие клеммы.

Такие устройства позволяют реализовывать более гибкие и практичные схемы управления освещениям. Очень часто такие выключатели используют при организации инфраструктуры на производствах. Также подобные решения можно встретить в многоэтажных домах, когда выключатель на каждой лестничной площадке включает и выключает освещение во всем подъезде.

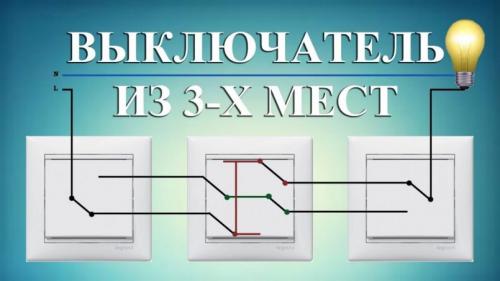

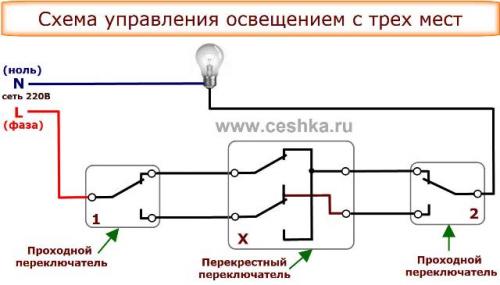

Принцип работы выключателя перекрестного типа заключается в возможности управления освещением из нескольких мест за счет переключения линий. К примеру, такие приборы позволяют управлять освещением из трех или более точек. Для этого между двумя проходными выключателями устанавливается один перекрестный коммутатор на 2 клавиши, отвечающие за регулировку других компонентов цепи.

Перекрестный выключатель отвечает за переключение линий, попеременно выключает одну и подключает другую цепь.

Схематика контактных групп перекрестного выключателя

Цоколь обычного одноклавишного реверсивного коммутатора включает 4 пары клемм. У каждой пары имеется свое визуальное обозначение, обычно в виде стрелки. Это необходимо для правильного подключения прибора. Входящие стрелки обозначают общую (перекидную) группу контактов, исходящие – постоянную.

К клеммам общей группы подключаются провода с проходного выключателя, являющегося первым в цепи. Клеммы второй группы предназначены для подключения проводов, выходящих на следующий проходной прибор.

Реверсивные устройства могут эксплуатироваться в двух коммутационных схемах:

• Прямая (как в случае с 2 проходными выключателями).
• Перекрестная

В первом случае предполагается конфигурация прямого соединения с функцией замыкания и размыкания цепи. Во втором случае устройство позволяет реализовать режим инверсии. Это позволяет использовать устройство не только как выключатель для управления осветительными приборами, но и в качестве универсального коммутатора. Это дает возможность расширить функции электрических схем и обеспечивает большую вариативность в монтаже.

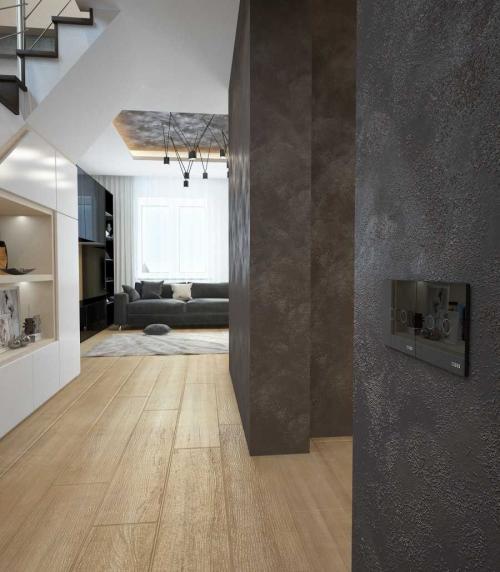

Перекрёстный выключатель, что это. Конструктивные особенности комбинированного переключения

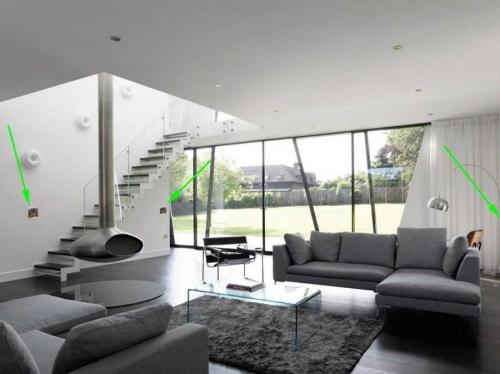

Опции, которые когда-то были доступны только в «умном доме», сегодня доступны каждому. Можно применять автономное включение/отключение светильников из нескольких удалённых точек в комбинации с другими приспособлениями:

• реле времени (диоды автоматически включаются вечером);
• датчики присутствия;
• хлопковые выключатели;
• дистанционное управление пульт (ДУ);
• различные типы перекрестных и проходных выключателей.

Все они очень удобные в применении, при условии правильного подключения. Если есть затруднения с подсоединением каких-либо устройств, управляющих освещением из 3-4 точек, воспользуйтесь понятной схемой подключения.

Отличие перекрестных схем в том, что выключатели такого типа предполагают не 3 контакта (как у стандартных), а 4. На нашем рынке наиболее востребованными остаются устройства от Unica Q, АВВ и «Шнайдер Электрик». У них довольно простая конструкция и безупречная эксплуатация – схема замыкается и размыкается по 2 контакта на разные линии питания.

Технические характеристики перекрёстных переключателей во многом сходны:

• сила тока: 10 А4;
• напряжение: 220–230 В;
• материал коробки: термопласт, пластик или поликарбонат.

Проходные выключатели можно применять автономно, а перекрестные замыкаются по общей схеме, в чем их принципиальная разница. Модели перекрестного типа работают в комплекте с проходными. Это будет несколько точек управления с одной кнопкой или спаренных 1-клавишных выключателей, замыкающих систему контактов, которые соединены перемычкой. Для подключения нужны четырехжильные провода.

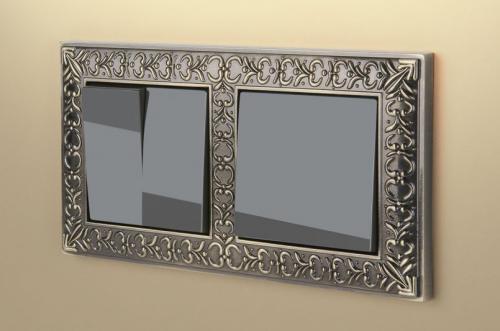

Также есть модели поворотного типа, но они дороже. По каталогам можно выбрать устройства разного дизайна, как на фото перекрестного выключателя. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие.
