Подключение однофазного асинхронного двигателя. Принцип действия и схема запуска

Подключение однофазного асинхронного двигателя. Принцип действия и схема запуска

Однофазные асинхронные электродвигатели Устройство и принцип действия Мощность такого однофазного двигателя В может в зависимости от конструкции находиться в пределах от 5 Вт до 10 кВт. Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Похожие статьи:. Знать устройство пусковой и рабочей обмоток однофазного двигателя надо обязательно.
Выбор вращения двигателя Существуют электродвигатели с идентичными обмотками — их называют двухфазными. Применение однофазных моторов Такой тип моторов применяют для работы устройств с малой мощностью.
На корпусе однофазного асинхронного электродвигателя должна быть схема подключения, где указываются выводы основной и дополнительной обмотки, а также емкость конденсатора.
В асинхронных — наоборот: магнитное поле статора вращает ротор! Среди недостатков этих моделей асинхронных электродвигателей выделяют низкий КПД, слабый пусковой момент, отсутствие реверса и сложность обслуживания магнитных шунтов.
Принцип действия Переменный электроток создаёт магнитное поле в статоре, которое имеет два поля, они одинаковы по амплитуде, частоте, но разнонаправленны.
Принцип работы — также. У рабочей обмотки его значение всегда меньше около 12 Ом , чем у пусковой обычно около 30 Ом.

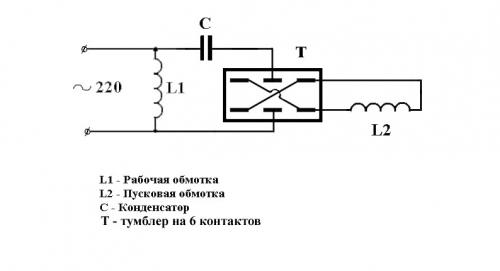

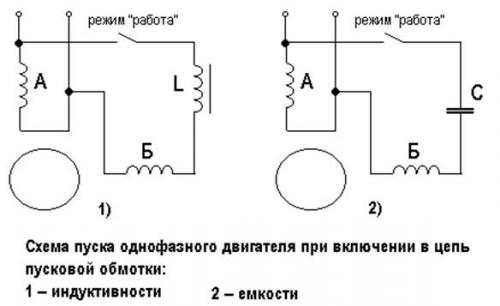

Другие способы При рассмотрении методов подключения однофазных асинхронных двигателей нельзя обойти внимание два способа, конструктивно отличающихся от схем для подключения через конденсатор. После включения двигателя в электрическую сеть пульсирующий магнитный поток разделяется на 2 части.
Подключение однофазного двигателя.

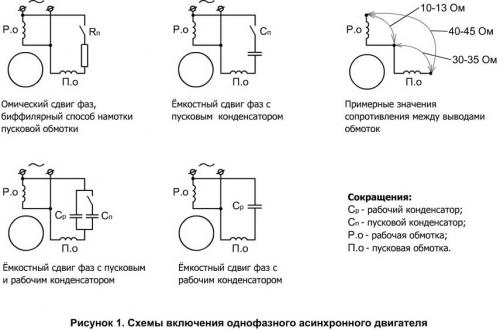

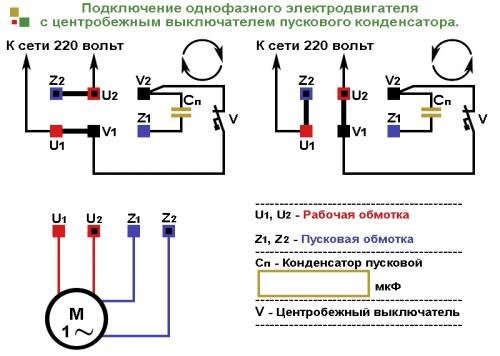

Подключение однофазного асинхронного двигателя с пусковой обмоткой. С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — исползуем для подключения однофазного двигателя.

Со всеми этими

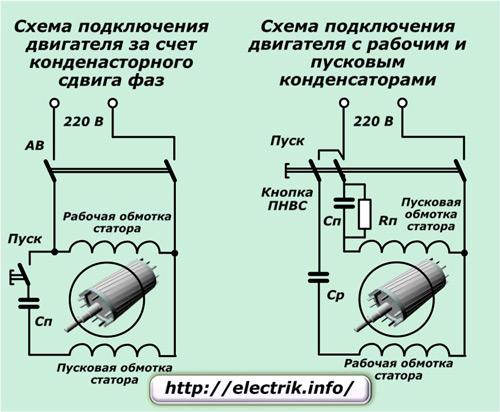

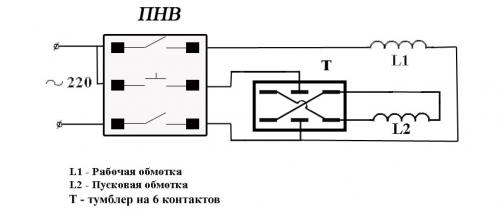

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайн ие (произвольно).

К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифолярного) через кнопку.

Схема подключения двигателя 380 на 220 через конденсаторы с пускателем. Как подключить трехфазный двигатель 380 в однофазную сеть 220

Всякий асинхронный трехфазный двигатель рассчитан на два номинальных напряжения
трехфазной сети 380 /220 — 220/127 и т. д. Наиболее часто встречаются двигатели 380/220В.

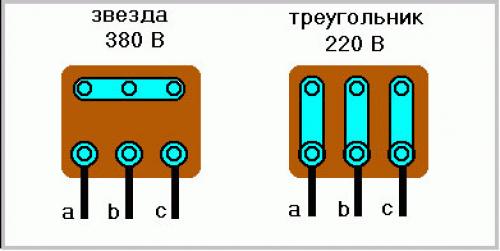

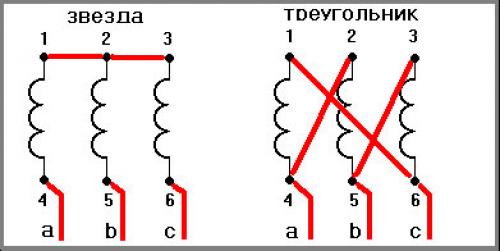

Переключение двигателя с одного напряжения на другое производится подключением обмоток «на звезду» — для 380 В или на «треугольник» — на 220 В. Если у двигателя имеется колодка
подключения, имеющая 6 выводов с установленными перемычками, следует обратить внимание в каком порядке установлены перемычки. Если у двигателя отсутствует колодка и имеются 6 выводов
-обычно они собраны в пучки по 3 вывода. В одном пучке собраны начала обмоток, в другом концы
(начала обмоток на схеме обозначены точкой).

В данном случае «начало» и «конец» — понятия условные, важно лишь чтобы направления намоток
совпадали, т. е. на примере «звезды» нулевой точкой могут быть как начала, так и концы обмоток, а
в «треугольнике» — обмотки должны быть соединены последовательно, т. е. конец одной с началом
следующей. Для правильного подключения на «треугольник» нужно определить выводы каждой

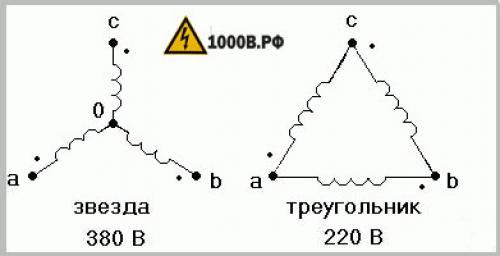

обмотки, разложить их попарно и подключить по след. схеме:

Если развернуть эту схему, то будет видно, что катушки подключены «треугольником».

Если у двигателя имеется только 3 вывода, следует разобрать двигатель: снять крышку со
стороны колодки и в обмотках найти соединение трёх обмоточных проводов (все остальные
провода соединены по 2). Соединение трёх проводов является нулевой точкой звезды. Эти 3
провода следует разорвать, припаять к ним выводные провода и объединить их в один пучок. Таким
образом мы имеем уже 6 проводов, которые нужно соединить по схеме треугольника.

Трехфазный двигатель вполне успешно может работать и в однофазной сети, но ждать от
него чудес при работе с конденсаторами не приходится. Мощность в самом лучшем случае будет не
более 70% от номинала, пусковой момент сильно зависит от пусковой емкости, сложность подбора
рабочей емкости при изменяющейся нагрузке. Трехфазный двигатель в однофазной сети это
компромис, но во многих случаях это является единственным выходом.

Существуют формулы для рассчета емкости рабочего конденсатора, но я считаю их не корректными по следующим причинам:

1. Рассчет производится на номинальную мощность, а двигатель редко работает в таком
   режиме и при недогрузке двигатель будет греться из-за лишней емкости рабочего конденсатора и
   как следствие увеличенного тока в обмотке.
2. Номинальная емкость конденсатора указаная на его корпусе отличается от фактической +
   /- 20%, что тоже указано не конденсаторе. А если измерять емкость отдельного конденсатора, она
   может быть в два раза большей или на половину меньшей. Поэтому я предлагаю подбирать емкость
   к конкретному двигателю и под конкретную нагрузку, измеряя ток в каждой точке треугольника,
   стараясь максимально выравнять подбором емкости. Поскольку однофазная сеть имеет
   напряжение 220 В, то двигатель следует подключать по схеме «треугольник». Для запуска
   ненагруженного двигателя можно обойтись только рабочим конденсатором.

Чем отличается синхронный двигатель от асинхронного. Синхронный двигатель (СД)

Синхронный двигатель — агрегат с индивидуальной конструкцией ротора и индуктором с постоянными магнитами. Отличается улучшенными характеристиками мощности, момента и инерции. Имеет ряд особенностей конструкции и принципе действия.

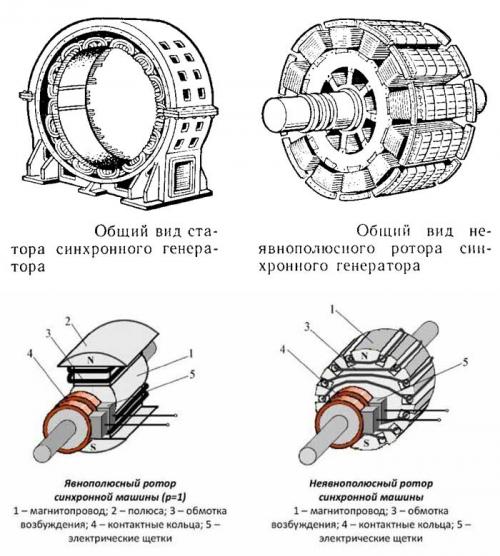

Устройство

Конструктивно состоит из двух элементов: ротора (вращается) и статора (фиксированный механизм). Роторный узел находится во внутренней части статора, но бывают конструкции, когда ротор расположен поверх статора.

В состав ротора входят постоянные магниты, отличающиеся повышенной коэрцитивной силой.

Конструктивно СД делятся на два типа по полюсам:

1. Неявно выраженные. Отличаются одинаковой индуктивностью по поперечной и продольной оси.
2. Явно выраженные. Поперечная и продольная индуктивность имеют разные параметры.

Конструктивно роторы бывают разными устройством и по конструкции.

В частности, магниты бывают:

1. Наружной установки.
2. Встроенные.

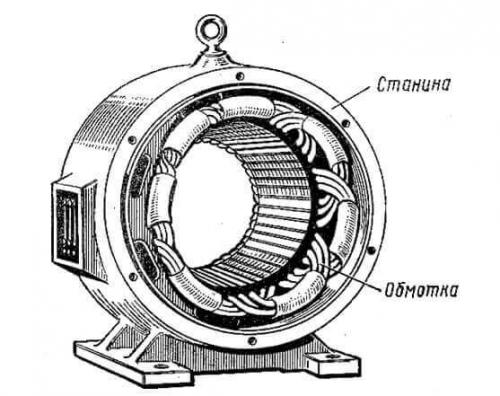

Статор условно состоит из двух компонентов:

1. Кожух.
2. Сердечник с проводами.

Обмотка статорного механизма бывает двух видов:

1. Распределенная. Ее отличие состоит в количестве пазов на полюс и фазу. Оно составляет от двух и более.
2. Сосредоточенная. В ней количество пазов на полюс и фазу всего одно, а сами пазы распределяются равномерно по поверхности статорной части. Пара катушек, формирующих обмотку, могут соединяться в параллель или последовательно. Минус подобных обмоток состоит в невозможности влияния на линию ЭДС.

Форма электродвижущей силы электрического синхронного мотора бывает в виде:

1. Трапеции. Характерна для устройств с явно выраженным полюсом.
2. Синусоиды. Формируется за счет скоса наконечников на полюсах.

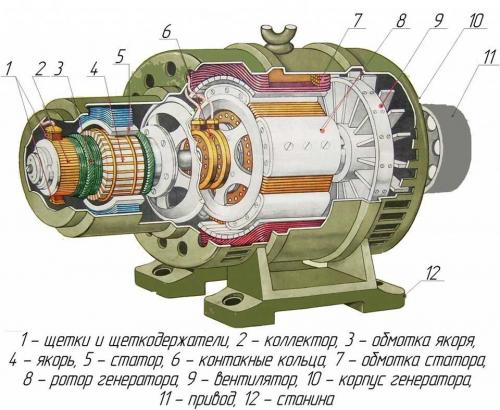

Если говорить в целом, синхронный мотор состоит из следующих элементов:

• узел с подшипниками;
• сердечник;
• втулка;
• магниты;
• якорь с обмоткой;
• втулка;



Принцип работы

Сначала к обмоткам возбуждения подводится ток постоянно величины. Он создает магнитное поле в роторной части. Статор устройства содержит обмотку для создания магнитного поля.

Как только на статорную обмотку подается ток переменной величины, по закону Ампера создается крутящий момент, и ротор начинает вращаться с частотой, равной частоте тока в статорном узле. При этом оба параметра идентичны, поэтому и двигатель носит название синхронный.

Роторная ЭДС формируется, благодаря независимому источнику питания, что позволяет менять обороты и не привязываться к мощности подключенных потребителей.

Видео подключение однофазного двигателя.
