Правила прокладки кабелей В ЗЕМЛЕ. ПУЭ-7 п.2.3.83-2.3.120 ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ЗЕМЛЕ
2.3.83

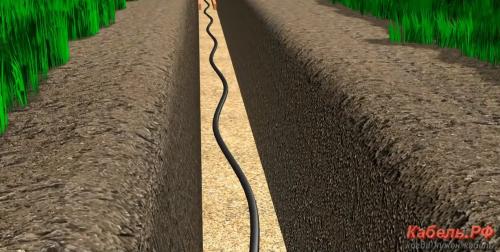

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ - плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля - вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
____________
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей - края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты - смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.
ПРОКЛАДКА кабеля В ЗЕМЛЕ В гофре. Небронированный силовой
Если вдруг по каким-либо причинам (чаще, конечно, это стоимость) бронированный кабель использовать возможности нет, то допускается ввод в дом через кабель ВВГ. Но его прокладка должна осуществляться строго в ПНД-трубе, которая и берёт на себя функцию защиты, то есть, брони. Особенность ПНД-труб в том, что они устойчивы к минусовым температурам, обладают высокой механической прочностью, стойки к воздействию химических реагентов и влаги. Плюс к тому, такие трубы не горят и не дымят при воздействии на них открытого огня (хотя, откуда под землёй огонь..?).
Небронированный кабель, так же, как и бронированный, перед укладкой в траншею следует внимательно проверить на целостность, токопроведение и другие полезные свойства (в ПУЭ об этом хорошо написано). Далее, необходимо выполнить алгоритм из следующих пунктов:
· Выкопать (внезапно) траншею.
· Уложить ПНД-трубу на дно (обязательно нужно подобрать оптимальный диаметр, так как в противном случае получиться не слишком качественно – либо возникнут сложности с протяжкой в неё кабеля, либо он там будет чрезмерно болтаться).
· Протянуть кабель в трубу, не прилагая больших усилий, а также избегая сильного его натяжения.
· Подвести КЛ к дому над или через фундамент — с помощью специально сделанного для этого отверстия необходимого диаметра.
· Засыпать траншею — сначала 10-сантиметровым слоем песка, затем грунтом.
Кстати, следует обязательно помнить о том, что на проведение работ, связанных с электричеством, необходимо озаботиться получением соответствующего разрешения у компетентных органов. Иначе существует вероятность того, что к вам придут «добрые» дяди или тёти и заставят всё сделать, как было до этого.
И в этом есть доля рационализма – всё должно проходить согласно утверждённым и зафиксированным планам, чтобы в случае возникновения ЧС вам не пришлось за свой счёт восстанавливать все окрестности. Поэтому получить разрешение – первостепенная задача. Сделать это можно имея на руках правильно созданный проект энергоснабжения жилого (или не очень) помещения.
Пуэ ПРОКЛАДКА кабеля по стене. 123
В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 мми более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям (консолям).
Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 мми менее следует прокладывать по лоткам или перегородкам (сплошным или несплошным).
Допускается прокладка кабелей по дну канала при глубине его не более 0,9 м; при этом расстояние между группой силовых кабелей выше 1 кВ и группой контрольных кабелей должно быть не менее 100 мм или эти группы кабелей должны быть разделены несгораемой перегородкой с пределом огнестойкости не менее 0,25 ч.
Расстояния между отдельными кабелями приведены в табл. 2.3.1.
Засыпка силовых кабелей, проложенных в каналах, песком запрещается (исключение см. в 7.3.110).
В кабельных сооружениях высота, ширина проходов и расстояние между конструкциями и кабелями должны быть не менее приведенных в табл. 2.3.1. По сравнению с приведенными в таблице расстояниями допускается местное сужение проходов до 800 мм или снижение высоты до 1,5 м на длине 1,0 м с соответствующим уменьшением расстояния между кабелями по вертикали при одностороннем и двустороннем расположении конструкций.
Пуэ ПРОКЛАДКА кабеля В ЗЕМЛЕ. 32
Осуществление разных видов прокладок кабелей в районах многолетней мерзлоты должно производиться с учетом следующего:
1. Для прокладки кабелей в земляных траншеях наиболее пригодными грунтами являются дренирующие грунты (скальные, галечные, гравийные, щебенистые и крупнопесчаные); пучинистые и просадочные грунты непригодны для прокладки в них кабельных линий. Прокладку кабелей непосредственно в грунте допускается осуществлять при числе кабелей не более четырех. По грунтово-мерзлотным и климатическим условиям запрещается прокладка кабелей в трубах, проложенных в земле. На пересечениях с другими кабельными линиями, дорогами и подземными коммуникациями кабели следует защищать железобетонными плитами.
Прокладка кабелей вблизи зданий не допускается. Ввод кабелей из траншеи в здание при отсутствии вентилируемого подполья должен выполняться выше нулевой отметки.
2. Прокладку кабелей в каналах допускается применять в местах, где деятельный слой состоит из непучинистых грунтов и имеет ровную поверхность с уклоном не более 0,2%, обеспечивающим сток поверхностных вод. Кабельные каналы следует выполнять из водонепроницаемого железобетона и покрывать снаружи надежной гидроизоляцией. Сверху каналы необходимо закрывать железобетонными плитами. Каналы могут выполняться заглубленными в грунт и без заглубления (поверх грунта). В последнем случае под каналом и вблизи него должна быть выполнена подушка толщиной не менее 0,5 м из сухого грунта.
ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ пуэ. 83
При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ - плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля - вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
____________
* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей - края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты - смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.
Правила прокладки кабеля В помещениях. Правила прокладки электрических кабелей внутри зданий
Существует два основных способа прокладки кабелей электрической сети внутри зданий — открытый и скрытый. Первый способ предполагает расположение электропроводки по поверхности стен и/или потолков внутри здания, а также в лотках, кабельростах и пр. Нормативы прокладки электрического кабеля открытого типа предполагают использование различного рода монтажных элементов или комплектующих, таких как струны, плинтусы, кронштейны, тросы, коробы, металлические/пластиковые рукава, трубы и прочая арматура. Открытая проводка, в свою очередь, может являться стационарной или подвижной (нестационарной).
Основные нормативы прокладки электрических кабелей в жилой зоне и промышленных объектах (открытая электропроводка):
• Кабельные линии, рассчитанные на напряжение от 42 В должны прокладываться на высоте в 2–2,5 м над уровнем пола. Высота не нормируется, если прокладка кабеля осуществляется в коробах, рукавах и др. конструкциях со степенью защиты от IP20.
• Если кабель пересекает трубопровод, его прокладывают на расстоянии от 50 мм (в свету) или 100 мм (трубопроводы для транспортировки легковоспламеняемых газов или жидкостей). При этом если расстояние менее 250 мм, кабели должны иметь дополнительную защиту от механических повреждений. Также электропроводку полагается защищать от высоких температур, если она проходит рядом с системой отопления или горячего водоснабжения.
• В местах перехода кабеля через стены и перекрытия (из одного помещения в другое, вывод кабеля наружу или ввод в помещение извне) требуется выполнять вставку из труб.
• Короба, рукава или иные конструктивные элементы монтируются таким образом, чтобы в них не могла скапливаться влага. Если в помещениях имеют место выделения паров, газов или пыли, оказывающих на оболочку кабеля отрицательное влияние, то используемые короба, трубы и пр. элементы для прокладки должны быть герметичными, а места их стыка — уплотнены.
Нормы прокладки кабеля по воздуху. Правила и нормы прокладки кабеля связи В грунте
Кабель связи допускается прокладывать в грунте траншейным (траншея роется до прокладки) и бестраншейным способом (при использовании кабелеукладочной техники). В грунтах категории I, II и III (если типовой проект прокладки кабелей связи не предусматривает обратного) всегда используется бестраншейная укладка. То же относится и к грунтам IV категории при условии, что пропорка почвы выполняется 2–3 раза. Если использование кабелеукладочных средств механизации на местности усложнено (например, скальная местность), допустимо применение буровзрывной техники.
1.2. Глубина прокладки
Правила прокладки кабелей связи (оптических и электрических, бронированных и небронированных) предусматривают следующие значения глубины укладки в грунтах категорий I–IV:
• 1,2 м для магистральных, магистральных соединительных и оптических внутризоновых кабельных линий связи (МКЛС/МСКЛС/ВЗКЛС соответственно).
• 0,9 м — электрические кабели линий ВЗКЛС проводного вещания класса I.
• 0,8 м — электрические кабеля первичных сетей вне населенных пунктов (0,7 м при прокладке в населенных пунктах), а также линии проводного вещания класса II.
Нормы прокладки кабеля связи в грунтах категории V и выше определяют следующие значения глубины кладки (требования действительны и для грунтов IV категории, разрабатываемых буровзрывной техникой):
• 0,5 м — для всех типов кабелей при условии выхода скальной породы на поверхность на высоту до 0,4 м.
• 0,7 м — все типы кабелей при наличии почвенного слоя над скальной породой толщиной до 0,6 м. При этом кабель связи заглубляется в скалу на глубину до 0,5 м. Если толщина почвенного слоя составляет более 0,7 м и менее 1,3 м, кабель не заглубляется в скалу, а прокладывается над нею на расстоянии в 0,1 м.
Глубина укладки кабельных линий в вечномерзлых грунтах в и грунтах с глубоким промерзанием производится согласно требованиям СНиП по прокладке кабелей связи, проектированию и строительству фундаментов для зданий и сооружений в районах вечной мерзлоты (СНиП II-15-74 и СНиП II-18-76).
1.3. Рекомендации по прокладке кабелей связи в траншеях
Прокладка кабеля связи (ПУЭ 2.3.83) в заранее разработанную траншею предполагает сооружение подушки в нижней ее части и верхнего покрывающего слоя из песчаного грунта толщиной в 10 см. Согласно пункту 2.3.86 ПУЭ, совместная прокладка кабелей связи и питания допустима в одной траншее при соблюдении расстояния между ними в 500 мм. Также совместно могут прокладываться кабели линий проводного вещания при условии, что они имеют один и тот же класс исполнения (расстояние между ними также 500 мм). При этом в одной траншее не рекомендуется прокладывать более 6 кабелей (если типовой проект прокладки кабелей связи не содержит специальных требований с обоснованиями принятых решений).
При пересечении кабельных линий с ж/д путями или автотрассами кабель связи прокладывается в трубах диаметром в 100 мм, выполненных из полиэтилена или асбестоцемента. Это же требование действительно для прокладки однопарных кабелей СТО и сетей проводного вещания.
При устройстве траншей в грунтах с высоким уровнем вод и при прокладке труб выше глубины сезонного промерзания почвы должны предприниматься дополнительные меры по защите кабелей, приведенные в «Инструкции по защите кабелей связи от сдавливания льдом в затопляемой кабельной канализации Минсвязи России».
Прокладка кабельных линий через зоны с блуждающими токами (например, электрифицированные трамвайные пути) производится в соответствии действующим ГОСТ по прокладке кабеля связи (ГОСТ 67-78).
