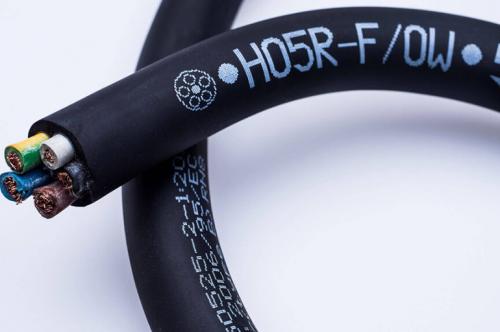

Кабель для прокладки в земле выбирают с учетом ряда факторов, в первую очередь – химического состава грунта. Чтобы система оказалась долговечной и надежной, при устройстве подземной линии нужно соблюдать правила ПУЭ и других нормативных документов.

Какие кабели можно прокладывать под землей

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

• подвижки грунта;
• грызуны;
• вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

• бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
• простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

• коррозионная активность почвы является низкой или средней;
• отсутствует нагрузка на растяжение;
• участок проложен горизонтально;
• грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

• материал жил – алюминиевые или медные;
• их число и сечение;
• их тип – монолитные или многопроволочные;
• материал и класс горючести изоляции и оболочки;
• номинальное напряжение;
• максимально допустимая длительная температура нагрева;
• то же в кратковременном режиме (при коротком замыкании);
• минимальный радиус сгиба;
• прочность на растяжение;
• стоимость погонного метра;
• конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
5. лс – низкое дымовыделение (от англ. low smoke).
6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

• Б – из ленты;
• К – из круглой стальной проволоки (Ка – алюминиевой);
• П – из плоской.

Тип оболочки:

• Шв – виниловый шланг;
• Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.

Особенности бронированных кабелей для подземной прокладки

В состав такого кабеля входят следующие элементы:

1. Токопроводящие жилы. Проводят электричество от источника к потребителю.

Пуэ прокладка кабеля в земле. 83

При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ - плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля - вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

При прокладке на глубине 1-1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.

Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т. п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории*, допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.

____________

* По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.

Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей - края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты - смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.

При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

Марка кабеля для прокладки в земле. Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

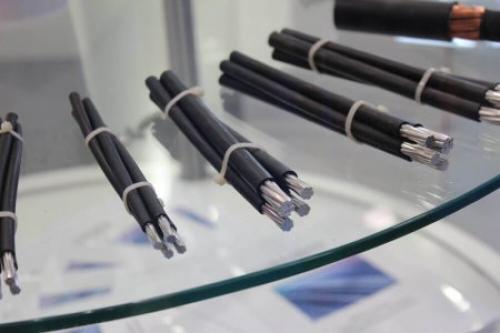

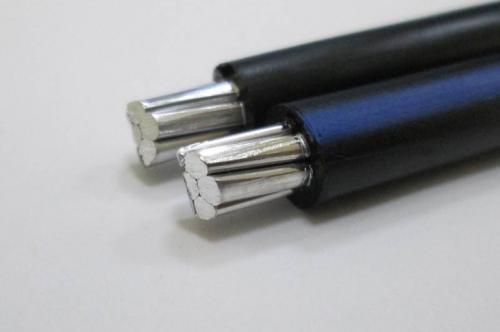

СИП – самонесущий изолированный провод . Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

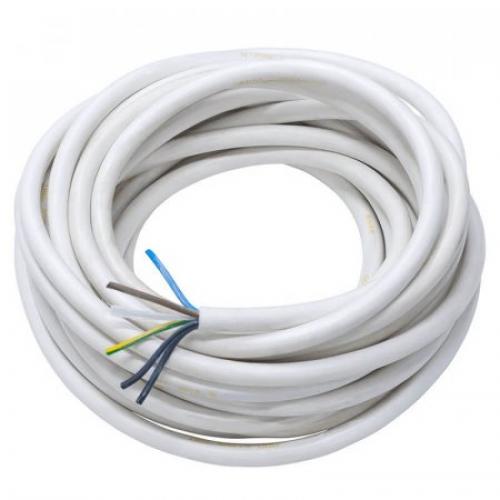

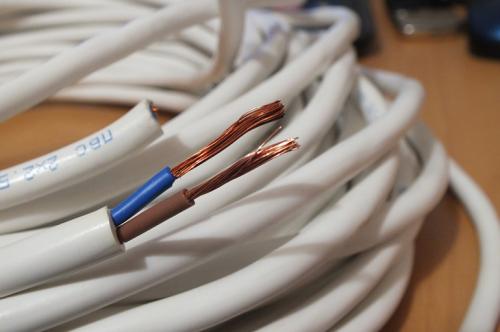

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

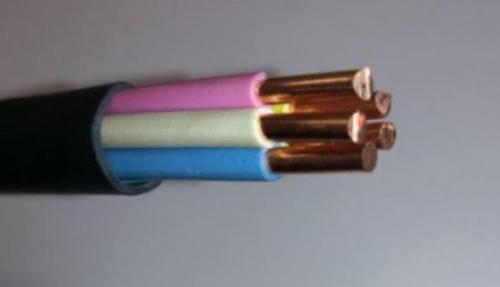

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

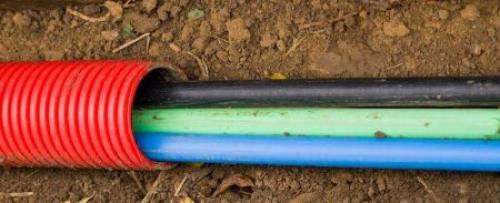

Прокладка кабеля в земле в гофре. Техническое описание

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

Материал	Достоинства	Недостатки
Металл	Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации.	Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты.
ПВХ	Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию.	Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения.
ПНД	Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания.	По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями.
Полипропилен	Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня.	Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции.
Полиамид	Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит.	Высокая стоимость и не во всех торговых точках имеется в наличии.

Марка кабель для прокладки в земле на даче. Разновидности электро-кабеля

Для прокладки наружной проводки на улице применяют следующие основные виды электрических проводов:

• СИП. Это стандартный силовой уличный кабель номиналом до 1000 В. В составе кабеля расположена группа алюминиевых проводников с индивидуальной изоляционной оболочкой. Характерная черта – внешняя оболочка черного цвета. Достоинство – надежность и компактность при воздушном монтаже.

Кабель СИП для наружной проводки Источник etm.ru

• АВБбШв и ВБбШв. Бронированный кабельный проводник на основе алюминиевых и медных жил, соответственно. Предназначен для прокладки электросети в грунте без дополнительной защитной структуры. Плюсы – стальная оболочка, разные оттенки оболочек жил, термо- и влагостойкость, 30-летний срок службы. Минусы – неудобный монтаж из-за повышенной жесткости.
• NYY. Универсальный кабель для наружного и внутреннего применения. Комплектуется как медными, так и алюминиевыми жилами. Проводится как по воздуху, так и в грунте. Преимущества – водо- и огнестойкость, цветная изоляция жил, ПВХ-оболочка черного оттенка, долговечность до 30 лет. Выпускается многими производителями, соответствует международным требованиям и достойно конкурирует с ВБбШв.
• NYM. Еще один проводник универсального применения. Отличается повышенной стойкостью к УФ-излучению. Характерные черты – устойчивость к термоперепадам и воздействию открытого пламени, прочность, водостойкость, круглое сечение. Кабель допускается закладывать в штукатурку и бетон.

Структура различного вида кабелей для проводки на улице Источник samelectrik.ru

На заметку! При выборе кабеля для организации воздушной или подземной наружной электрической линии на даче или участке возле дома необходимо учитывать внутреннее сечение жил – проводка должна соответствовать суммарной и реальной потребляемой мощность приборов и номиналу напряжения с учетом материала проводов. Параметр необходимо подбирать достаточно точно. Каждый лишний мм²существенно повышает стоимость, а недостаточное его значение приведет к постоянному нагреву, а также высокому риску расплавления и воспламенения изоляции.

Какой провод использовать для проводки в доме: конструкция, виды, выбор сечения

Альтернативная электропроводка

При организации наружной электросети в условиях недостатка или отсутствия проводников основных видов допустимо применять альтернативные:

1. ПВС. Гибкий проводник с ПВХ-изоляцией, оснащенный 2-5 жилами.
2. ВВГ. Плоский кабель с двойной оболочкой, комплектуемый 1-5 внутренними проводниками.
3. ПВ, АПВ, ПВ1 и проч. Допустимы для наружной прокладки – но при условии монтажа в защитных патрубках, кожухах, гофрах. Главный минус – одинарная оболочка.
4. ВБбвнг. Огнестойкий гибкий кабель, оснащаемый 1-6 жилами.

Для прокладки кабеля в земле подготавливается траншея глубиной 0,5-0,7 метра Источник ytimg.com

Справка! Чем больше протяженность линии электропередачи, тем выше потери силы тока из-за сопротивления материала проводки. Поэтому чем длиннее сеть, тем большее сечение должно быть у жил. Для расчета параметра применяются специальные формулы.

Варианты прокладки кабеля и их особенности

Существует 3 основных способа, как протянуть кабель на даче или придомовом участке частного дома – это прокладка по воздуху на улице, монтаж по фасаду сооружения и закапывание в грунт. Каждый вариант имеет свои плюсы, минусы и особенности применения:

• Воздушный. Для проведения линии по воздуху чаще всего применяется СИП-кабель, реже ВВСГ. Оболочка провода выполнена из полиэтилена сшитого типа, и не разрушается под действием солнечного света, ветра и перепадов температуры. Первый тип кабеля имеет алюминиевые жилы, второй медные.

Преимущества способа – большая скорость монтажа, удобство осмотра и обслуживания. Недостаток – влияние на оформление территории, необходимость применения прочного и стойкого к внешним факторам проводника, а иногда и обязательной прокладки стального монтажного троса.

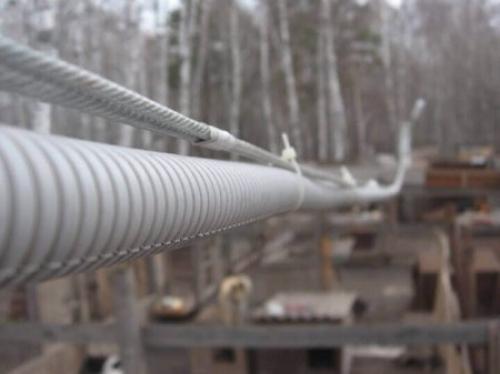

Воздушная проводка кабеля на монтажном тросике в защитной гофре Источник samelectrik.ru

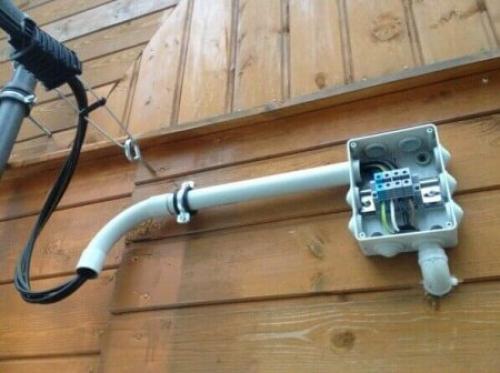

• По фасаду. Способ используется, когда необходимо подключить оборудование, размещенное на внешних стенах – чаще всего светильника. Однако для прокладки сети не обязательно применять прочный самонесущий кабель. Так как он не будет свободно свисать на воздухе, а опираться на фасад.

При этом защита от разрушения такому проводнику все понадобится. Поэтому для укладки применяется защитная гофра на базе полиамида или металла. Материалы также должны обладать стойкостью к солнечному свету и перепадам температуры.

• Подземный.

Метод подходит, когда требуется провести электросеть на достаточно большое расстояние. Отличается следующим рядом плюсов:

1. Не подвергается воздействию УФ-излучения и ветра.
2. Не влияет на оформление территории.
3. Не мешает эксплуатации участка.

При этом имеет и некоторые минусы:

1. Высока вероятность повреждения под давление грунта, сдвига слоев.

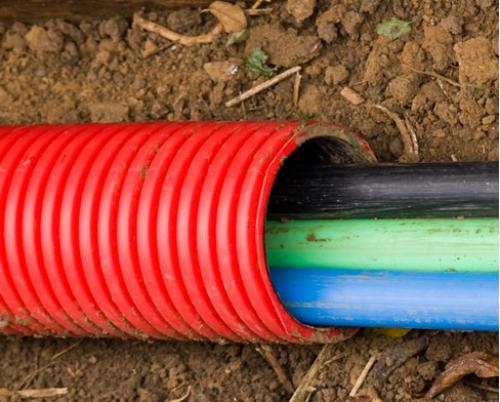

Труба для прокладки кабеля в земле. Виды и характеристики

Благодаря гофрированной трубе ПНД , силовые коммуникационные (инженерные) линии можно надежно и недорого проложить под землей на любом уголке города, а также частном доме или дачном поселке.

Кроме того, прокладка провода по защитной эластичной трубе именно под землей, намного качественнее защитит его от механических, химических или атмосферных влияний, по сравнению с наземной прокладкой. Но прежде всего необходимо правильно подобрать защитный футляр, гофру.

Трубы ПНД, которые подходят для защиты кабеля при монтаже в земле:

• гибкая гофрированная труба;
• гофра двустороння (наружная сторона изготовлена из полиэтилена низкого давления, внутренняя (гладкая) – из полиэтилена высокого давления);
• изделия из вторсырья (техническая изоляционная гофра);
• гофра гибкая, с армированным покрытием;
• жесткая и гладкая труба.

Свойства футляров ПНД для монтажа в грунте

Гофра, используемая для протягивания силовых проводов по земле, не должна обладать свойством намагничивания. Поэтому для ее изготовления чаще всего используют специальную керамику, пластмассу или асбоцемент.

В одном футляре прокладывается несколько жил кабелей

Диаметр необходимой защиты напрямую зависит от метража кабеля, который вы хотите провести: силовой провод до 5 метров можно поместить в трубе 50 мм; если его длина от 5 метров и выше – используется изделие диаметром 100 мм.

В трубе ПНД есть несколько слоев:

• внешний слой – защитный футляр, изготовлен из конструкционной стали;
• изоляционный слой по экрану (ПВХ);
• собственно экран (слой Cu);
• XLPE – изоляционный слой по жиле;
• жила (материал: Al или Cu).

Ток будет проходить по жиле, за экраном и трубе (вихревые токи). Что касается производства данного продукта, качественное изготовление проходит на специальных мастерских , где используются наглядные разработки (макеты) с учетом механизма дальнейшей прокладки силового провода.

Прокладка кабеля под землей в трубе. Виды ПНД труб для прокладки кабеля в земле

ПНД труба — материал, который используется для прокладки электрокабеля. В зависимости от поставленных Клиентом задачи строители должны воспользоваться тем или иным видом трубы или гофры.

Рассмотрим вкратце каждый вариант, который

Гофра для прокладки кабеля под землей

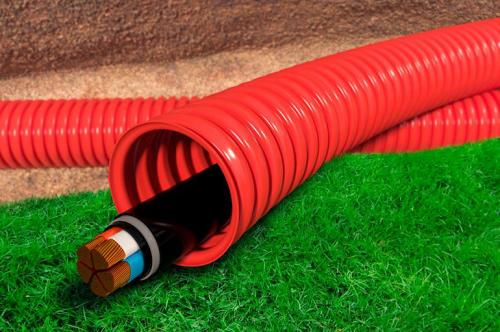

ПНД-гофра для прокладки кабеля в земле — идеальный вариант. Строители могут воспользоваться одной из двух видов подобного предмета.

1. Легкие гофрированные. Подобный вид гофры для прокладки кабеляв земле пользуется большой популярностью. Она прекрасно гнется, поскольку обладает высокой упругостью. Такая гофра идеально подходит для монтажа электросетей, мощность которых — не более 1 кВт. К таким можно отнести не только телевизионные кабели или для телефонных сетей, но и для бытовой электрики.
2. Тяжелые гофрированные. В отличие от легкой, стенки подобной трубы гофрированной дополнительно оснащаются армирующей сеткой. Пусть такая гофра больше весит и обладает меньшей гибкостью, зато уровень защиты повышается в разы, что важно при прокладке кабеля под землей.

Рассмотрим главные отличия гофры для подземной прокладки кабеля от обычной:

• Адаптируемость. ПНД-гофра отличается не только большой стойкостью к ударным нагрузкам и вибрации, но и пластичностью в работе.
• Удобство работы с кабелем. Двустенная гофротруба укомплектована специальной протяжкой — зондом. Благодаря нему специалистом удобнее продевать кабель вдоль длинных участков. Бухты встречаются самые разные. Самые частые вариации — длиной 20, 50 и 100 метров.
• Широкий диапазон рабочих температур. Гофра имеет достаточно большой температурный порог, который она способна выдерживать без разрушительных последствий — от -40 до +90°С.
• Визуальная маркировка. Красную гофру берут, если нужно проложить кабели под землей в траншее. Для такой же задачи берут оранжевую гофру. В остальных случаях достаточно обычной серой.

ПНД трубы для прокладки кабеля под землей

Вместо гофры также можно воспользоваться одной из трех вариаций труб ПНД для прокладки кабеля.

1. Безгалогеновая. Отличается повышенной огнестойкостью. Не выделяет опасных соединений, даже если долго находится в зоне возгорания. Более того — самостоятельно тушится. Строители применяют такую трубу для прокладки кабеля внутри зданий.
2. Двустенная. Оболочка подобной трубы имеет дополнительный слой из полиэтилена высокого давления, что обеспечивают дополнительную защиту от любых внешних воздействий при прокладке кабеля в траншее в трубе ПНД. Внешняя же оболочка является гофрированной, что увеличивает прочность труб. Внутренняя стенка сделана гладкой — так легче протягивать кабель по всей его длине, даже если смонтирована она в земле.
3. Жесткие гладкостенные. Такая труба оснащается стальной проволокой, увеличивающей общую жесткость изделия. Кроме того, она придает трубе дополнительную прочность на изгиб. Такого рода кабель-каналы часто используются при прокладке кабеля внутри кирпичной стены или при монтаже под землей.

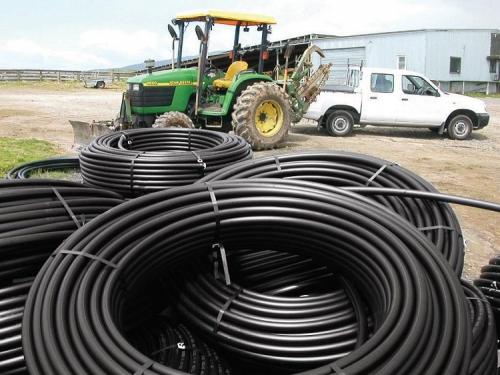

Кабель под землей в ПНД трубе. Прокладка кабеля в трубе

Для правильной электрификации зданий, необходима грамотно спроектированная и проложенная электрическая проводка. Подавляющее большинство жилых и нежилых объектов оснащается скрытым расположением провода. Кабель, в этом случае, прокладывается в бетонной стене.

Если электрификация производится в зданиях, где проводка может быть подвергнута разрушающему воздействию едких веществ и растворителей, то кабель прокладывают в жёсткой трубе. В деревянном доме, для повышения пожарной безопасности, также необходима прокладка кабелей и проводов в трубах.

Прокладка проводов и кабелей в трубах также осуществляется при подземном подключении линий электропередач.

Виды труб для электропроводки

Для данного вида электромонтажа могут быть использованы следующие виды труб.

1. Стальные — идеально справляются с защитной функцией. Для увеличения срока службы такого кабель-канала, труба окрашивается влагоустойчивой краской с внутренней и внешней стороны. Если стальные изделия применяются для организации скрытой проводки в бетонной стене, то окраска трубы осуществляется только изнутри. Таким образом удаётся улучшить сцепление металла с цементным раствором. Прокладка проводов в стальных трубах позволяет не только надёжно защитить проводник от механического воздействия, но и полностью ликвидировать электромагнитное воздействие излучаемое кабелем, находящимся под напряжением. Основным затруднением при осуществлении такого вида прокладки кабель-канала заключается в том, что металлические изделия очень жёсткие, поэтому для изгибания такого канала потребуется применять специальные приспособления.
2. Нержавеющие — дорогой, но более устойчивый к негативным воздействиям материал. Успешно используется для организации прокладки кабеля.
3. Полиэтиленовые — идеально подходят для организации подземной электрификации зданий. Трубы изготовленные из полиэтилена низкого давления, позволяют сэкономить значительные денежные средства при проведении больших объёмов работ. В ПНД трубе кабель находится под надёжной защитой от негативного воздействия агрессивных сред, и может использоваться как в внутридомовой проводке, так и для подключения здания к линии электропередач.
4. Асбестоцементные — применяются очень редко, по причине значительного веса и вредных веществ содержащихся в этих трубах.
5. ПВХ — современный недорогой материал, из которого осуществляется изготовление гофрированных труб для защиты электропроводки от повреждений и повышенной влажности. Идеально подходит для оборудования открытой проводки в нежилых помещениях. Применение пластиковой гофрированной трубы позволяет значительно удешевить работы по прокладке защищённой электропроводки.
