Правильное армирование ленточного фундамента. Установка опалубки своими руками

Правильное армирование ленточного фундамента. Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1 : выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.

ШАГ 2 : подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома , нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3 : имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз.

Армирование фундамента сеткой. Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см . Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Расчет армирования ленточного фундамента. Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец . Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Чтобы глубинные воды не могли воздействовать на фундаментное основание, подошву заливной ленты располагают выше этой отметки.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды . Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

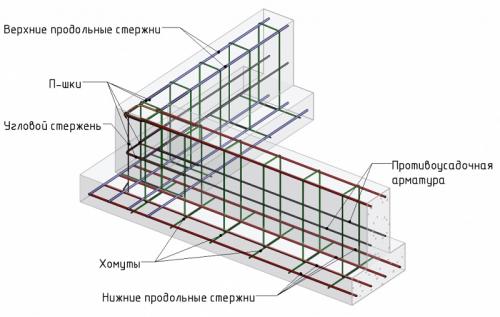

Армирование фундамента расчет. Как самостоятельно провести расчёт арматуры для фундамента?

Мероприятиям по возведению любого здания предшествуют проектные работы, в процессе которых определяется тип фундаментной базы и необходимое количество материалов для ее сооружения. Важной частью фундамента является арматурный каркас.

Он повышает прочность основания, демпфирует растягивающие усилия и изгибающие нагрузки, а также предотвращает образование трещин. Для выполнения работ необходимо понимать, сколько арматуры нужно для армирования ленточного фундамента, а также для столбчатого и плитного основания.

Разберемся с особенностями вычислений.

Расход арматуры на армирование ленточного фундамента

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.

Расчет количества арматуры для ленточного фундамента

Основание ленточного типа обеспечивает повышенную устойчивость строений на различных почвах.

Конструкция представляет собой бетонную ленту, повторяющую контур здания и расположенную под капитальными стенами.

Усиление стальной арматурой повышает прочностные характеристики бетонной основы и положительно влияет на ее долговечность. Для сооружения пространственной решетки можно использовать арматуру диаметром 10 мм.

Исходные данные для выполнения расчетов :

• длина и ширина фундаментной базы;
• сечение железобетонной ленты;
• интервал между каркасными элементами;
• общее количество обвязочных поясов;
• размер ячеек силовой решетки.

Сколько арматуры нужно для фундамента

Рассмотрим порядок вычислений :

1. Рассчитайте общую длину ленточного контура.
2. Вычислите количество элементов в поясах.
3. Определите метраж горизонтальных стержней.
4. Вычислите потребность в вертикальных прутках.
5. Рассчитайте длину поперечных перемычек.
6. Сложите полученный метраж.

Зная общее количество стыковых участков, можно вычислить потребность в вязальной проволоке.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию :

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции :

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.

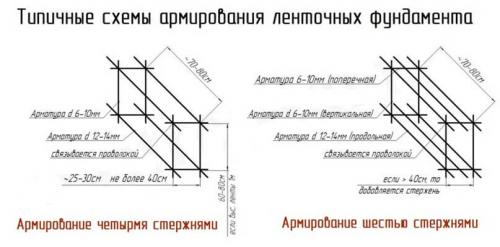

Армирование ленточного фундамента снип. Схема армирования и технология строительства основания

Армирование бетонной формы основания проводится в два яруса – верхним и нижним рядами арматуры с поперечным и продольным усилением дополнительными прутьями. Для формирования прочного, но гибкого армокаркаса применяют арматурные прутья категории А III – это стальной профиль круглого сечения Ø 10-16 мм, имеющий два продольных ребра жесткости и поперечные грани, отлитые по спирали.

При общей высоте основания ≥ 0,15 м в каркас необходимо встраивать вертикальные стержни арматуры, что делается методом связывания при помощи мягкой вязальной проволоки (СНиП 52-01-2003 и СП 52-101-2003). Для вертикального усиления каркаса применяют арматуру класса А I – это гладкая арматура Ø 6-8 мм. Чтобы компенсировать продольные нагрузки в теле бетонного ленточного фундамента, каркас усиливается поперечной арматурой, которая предотвращает образование микротрещин и скрепляет друг с другом продольные ярусы армирующего каркаса основания.

Онлайн калькулятор для расчета арматуры

Согласно указанным СНиП, вертикальная и поперечная арматура связывается в единую конструкцию стальными хомутами, расстояние между которыми соблюдается как 3/8 от высоты ленточного фундамента, и должно быть ≥ 0,25 м.

Также армирующий каркас в соответствии со снип фундаменты ленточные не должен собираться из поврежденных или ржавых стержней – арматура должна быть ровной и порезанной по расчетным размерам. Отдельные арматурные прутья также соединяются между собой при помощи мягкой или отожженной вязальной проволоки и вязального крючка. Применять сварочное оборудование разрешено только для соединения прутьев с мариковкой «С».

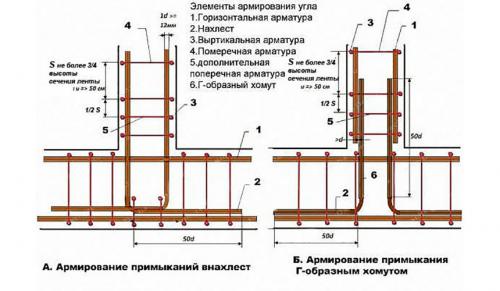

Армирование ленточных оснований

Правила связывания армирующего каркаса должны соблюдаться неукоснительно, иначе не получится добиться требуемой жесткости каркаса. Связывание углов и присоединений каркаса предотвращает разрушающее воздействие локальных нагрузок на фундамент. Для угловых примыканий используются арматурные прутья класса А III. Основные рекомендации при соединении углов армокаркаса:

1. Прут необходимо согнуть в таким образом, чтобы один его конец входил в стену основания, второй конец входил в противоположную стену;
2. Запускать стержень арматуры на противоположную стену следует на длину сорока диаметров прута;
3. Не разрешается применять простое связывание пересечений арматуры без из усиления дополнительными вертикальными и поперечными отрезками арматуры;
4. При длине прута, не позволяющей загнуть его на противоположную стену фундамента, арматура соединяется Г-образными металлическими профилями;
5. Шаг между соединительными хомутами выбирается в два раза короче, чем в ленте.

Шаг поперечной арматуры в ленточном фундаменте. Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования.

Самостоятельно рассчитать арматуру на фундамент можно различными способами :

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований :

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов :

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов :

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается :

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения :

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Важно правильно выполнить расчет. Арматура для фундамента в этом случае обеспечит необходимый запас прочности. Рассмотрим, какие необходимы исходные данные для расчетов, а также изучим методику выполнения вычислений для различных типов фундаментов.
